P20B 12GHz 无源射频探头
100kHz至12GHz · 10:1 电压比 · 20dB 衰减 · 内置 50V 隔直
产品简介
P20B 是 Auburn Technology 的 12GHz 无源射频探头，用 10:1 电压比分压、对应 20dB 衰减，
直接在 50Ω 电路上做在电路测量（in-circuit probing），读数单位可以是 dBm。

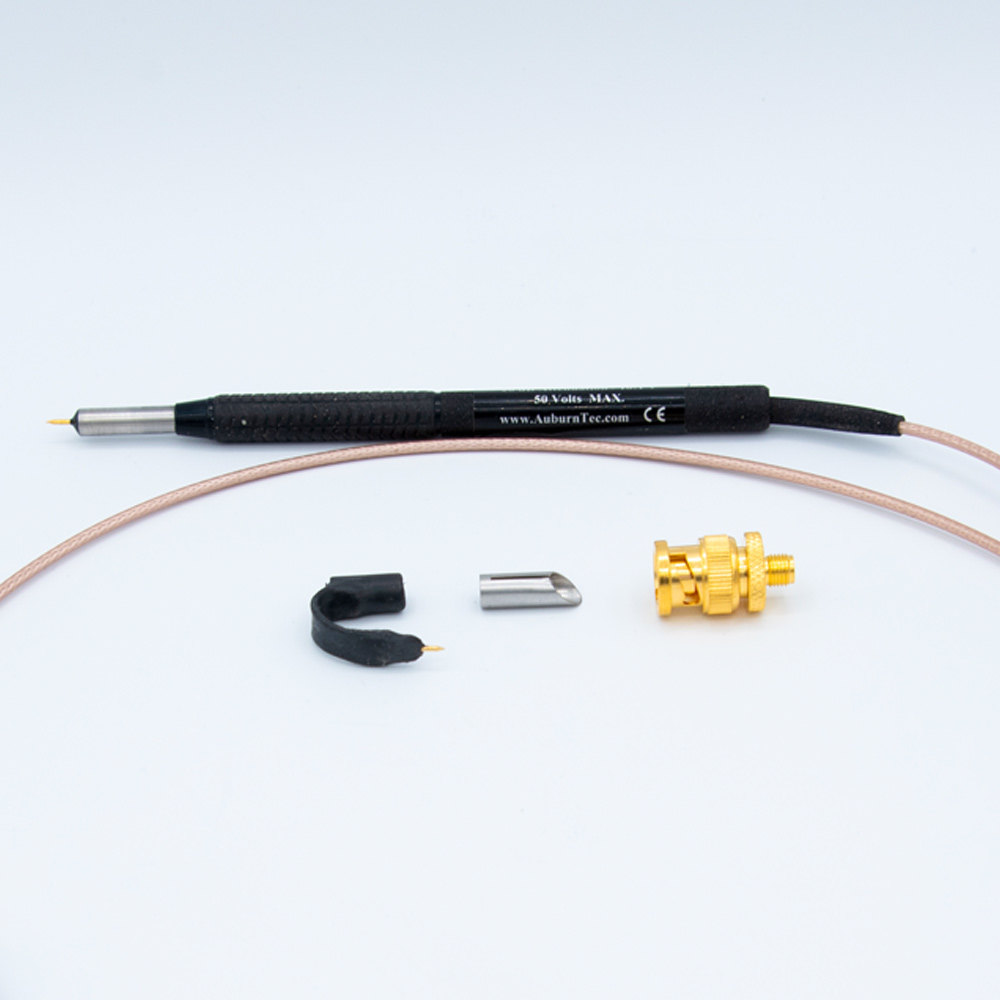

探头内置 50V 隔直电容、输入负载很轻，配长地线夹与伸缩地线夹，从 1GHz 到 12GHz 都能找到合适的接地点。
它解决的是「板子上没有测试点，但又想知道这一点的射频电平」这类问题。
Signal Hound 作为配件销售的 12GHz 在电路射频探头，由 Auburn Technology 制造，与频谱仪配合做 PCB 级射频电平测量。
核心参数
• 频率范围：100kHz至12GHz
• 电压比：10:1
• 衰减量：20dB（对应 50Ω 电路的 dBm 读数）
• 输入隔直：内置 50V 直流隔离
• 输入负载：轻负载（低失真无源设计）
• 接口：BNC 输出，随附 BNC 转 SMA 转接器

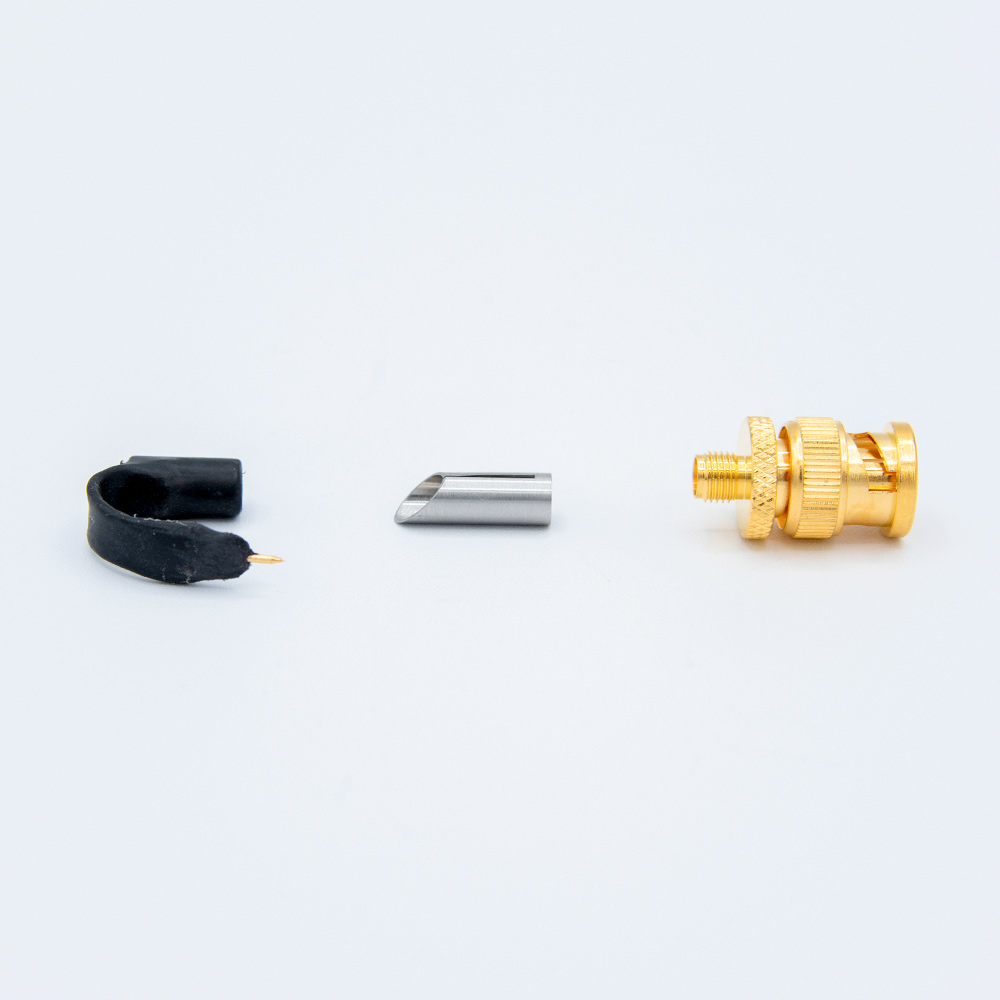

• 接地：1GHz 长地线夹 ＋ 12GHz 伸缩地线夹
• 产地与质保：美国制造，一年有限质保
功能特性
• 10:1 电压比对应 20dB 衰减：探头按 10:1 分压设计，在 50Ω 电路上读数即等效 20dB 衰减，配合频谱仪直接以 dBm 读出被测点电平，不必再换算。
• 内置 50V 隔直：探头尖端带 50V 直流隔离电容，测带偏置的放大器输出、有源电路节点时不会把直流灌进频谱仪前端。
• 轻负载、低失真
无源设计输入电容小，挂在高阻节点上不会明显改变电路工作状态；
无源结构本身不产生失真。
• 两种地线夹适配不同频段：1GHz 长地线夹适合低频段灵活布线，12GHz 伸缩地线夹把接地回路缩短，减少高频段的感抗影响——这一点直接决定 6GHz 以上测量的可信度。
• BNC 输出带 SMA 转接：输出为 BNC，随附 BNC 转 SMA 转接器，可直接接 SA44B、BB60C、SM 系列的 SMA 端口。
• 带缓冲握柄：长时间手持测量时握持舒适，减少手部移动引起的读数抖动。
• 美国制造、一年质保：Auburn Technology 原厂生产，一年有限质保。
应用场景
• PCB 在电路射频测量：板上没有测试点时，直接探测量节点电平。
• 发射链路逐级排查：从振荡器到功放逐级测电平，定位增益异常的那一级。
• EMI 与干扰定位：靠近电路或线缆探测干扰源与耦合路径。
• 天线与匹配网络调试：探测匹配网络各节点的射频电压。
• 维修与故障定位：不开机壳、不拆屏蔽罩的情况下判断射频链路是否工作。
• 教学演示：直观展示电路中各点的射频电平分布。
资源下载
以上内容与指标均取自Signal Hound（SIGNAL HOUND）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
Signal Hound · onetest 仪器资源库
Signal Hound
P20B 12GHz 无源射频探头 详细指标
100kHz至12GHz · 10:1 电压比 · 20dB 衰减 · 内置 50V 隔直
详细指标
下表取自 Auburn Technology P-20B 产品资料与 Signal Hound 官网配件页。厂家未公布逐频点的插损与驻波曲线，以下为公开的标称指标。
电气指标
• 频率范围：100kHz至12GHz
• 电压比：10:1
• 衰减量：20dB（50Ω 电路的 dBm 读数）
• 输入直流隔离：内置 50V 隔直
• 设计类型：无源、低失真、轻射频负载
• 输出接口：BNC（随附 BNC 转 SMA 转接器）
机械与附件
• 接地夹：1GHz 长地线夹 1 只、12GHz 伸缩地线夹 1 只
• 握持：缓冲指握
• 随机文档：P-20B RF Probe Users Guide
• 产地：美国制造
• 质保：一年有限质保
型号与选件

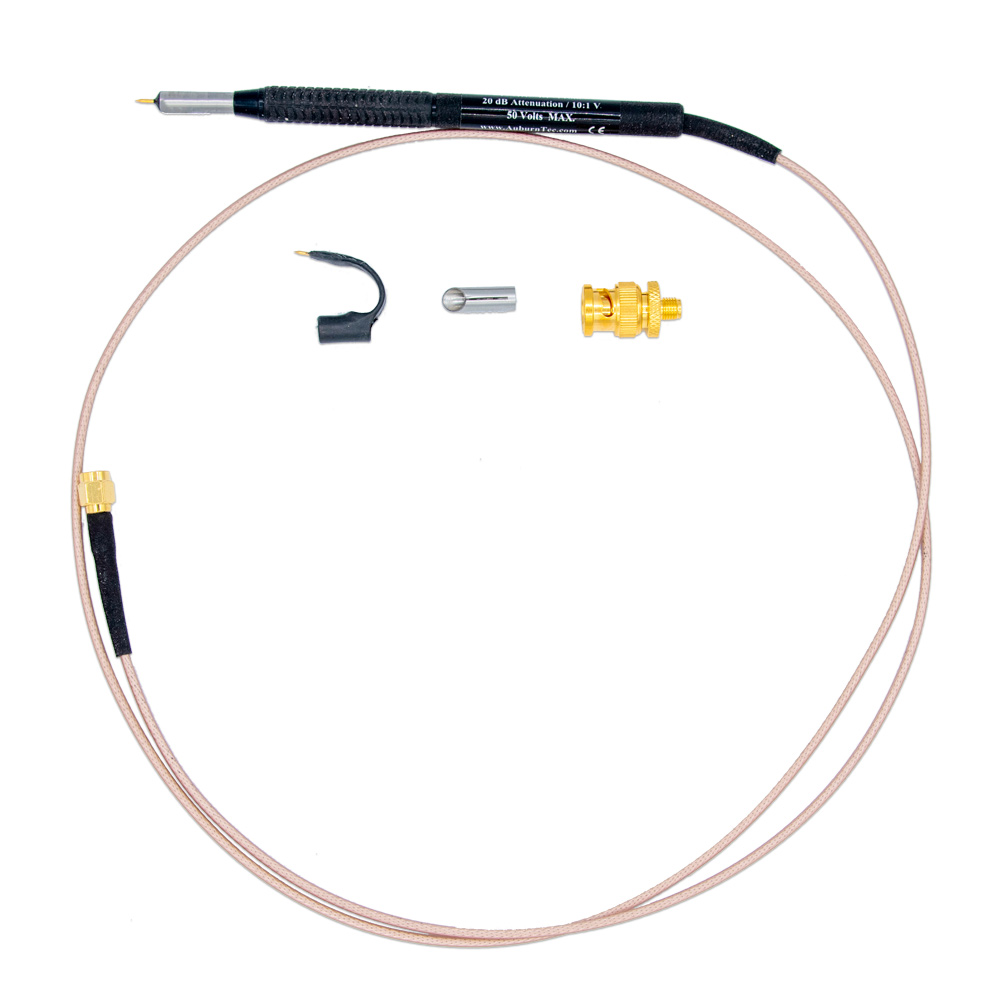

• P20B：12GHz 无源射频探头，含两种地线夹、BNC 转 SMA 转接器与用户手册
资源下载
以上指标取自 Auburn Technology P-20B 产品资料（P-20B-sell-sheet）与 Signal Hound 官网配件页。
