    VSG200 20GHz 矢量信号发生器
    100kHz至20GHz · 40MHz 实时流式调制带宽 · 12.5kSPS至51.2MSPS 任意 I/Q · USB-C
    产品简介
    VSG200 把矢量信号发生器的频率上限推到 20GHz，同时保留模块式设备的体积与取电方式：100kHz 至 20GHz 输出、40MHz 实时流式调制带宽、
    12.5kSPS 至 51.2MSPS 任意 I/Q 采样率，单根 USB-C 供电即可工作。
    双 14 位 DAC 按 I/Q 符号率的 2 倍或 3 倍过采样运行，配合低相噪本振，1GHz 载波下的误差矢量幅度可做到 0.3% 典型。
    在 20GHz 频段上做宽带矢量调制与任意波形产生的模块式信号源，用一台手掌大小的设备替代机架式矢量信号源完成研发、产线与接收机抗损伤测试。

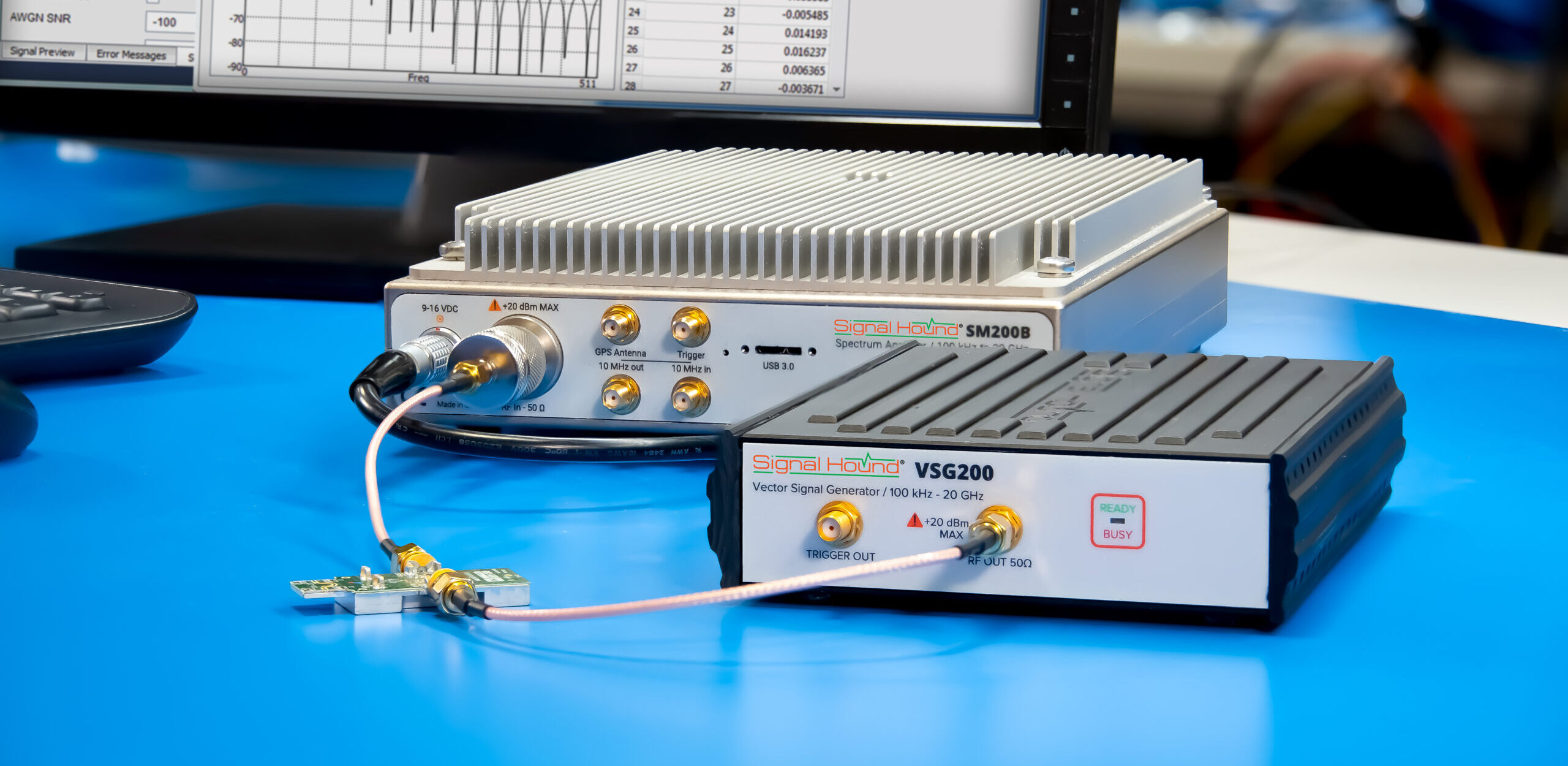

    VSG200 实际测量场景

    VSG200 实际测量场景

    核心参数
    • 频率范围：100kHz至20GHz
    • 实时流式调制带宽：40MHz
    • 任意 I/Q 采样率：12.5kSPS至51.2MSPS（含 LTE 30.72MSPS）
    • 输出幅度：-55dBm至+7dBm（3GHz 以下 +10dBm，14GHz 以上 +4dBm）
    • 幅度精度：±2dB（典型 0.5dB）
    • 误差矢量幅度：0.3% 典型（1GHz 载波、1MSPS 16QAM、α=0.35 升余弦）
    • 相位噪声（1GHz）：-125dBc/Hz @10kHz 偏移
    • 非谐波杂散：-50dBc（6GHz 以下）／-40dBc（6GHz 以上）
    • 时基：±1ppm/年，可外接 10MHz 参考
    • 接口与功耗：USB-C，典型 10W
    功能特性
    • 双 14 位 DAC 与过采样架构：DAC 按 I/Q 符号率的 2 倍或 3 倍运行，重建滤波器落在更宽松的位置，宽带调制信号的镜像与杂散被压在带外。
    • 预置调制覆盖主流制式
    CW、AM、FM、脉冲、多音、扫频，以及 AWGN、FSK、GFSK、OOK、ASK、MSK、GMSK、BPSK、
    DBPSK、QPSK、DQPSK、π/4DQPSK、OQPSK、8PSK、16PSK、16QAM、64QAM、
    256QAM；
    另含定制 OFDM 与 802.11a/n/ac/ax。
    • 可编程的数字损伤注入：AWGN、I/Q 不平衡、多径、相位噪声、I/Q 偏置、采样率/频率误差、自定义信道响应，用于在接收机测试中人为劣化信号、直接测灵敏度边界。
    • 开放 API 连续流式 I/Q
    可通过 API 把任意采样率（最高 51.2MSPS）的 I/Q 数据连续推给 VSG200，也可直接加载 CSV、
    二进制 short int 或浮点 I/Q 文件；
    数据流式下发过程中自动施加幅度与相位校正。
    • 外部参考与触发输出：支持外部 10MHz 输入实现零 ppm 频率误差，并提供触发输出与其他测试设备同步。
    • 紧凑形态与低功耗：203mm × 131mm × 36mm、0.95kg，典型功耗 10W，USB-C 单线供电，适合塞进产线夹具或外场测试包。
    应用场景
    • 通用射频测试与信号产生：作为实验室通用信号源，覆盖 100kHz 至 20GHz 的连续波与调制信号需求。
    • 任意波形与脉冲/线性调频产生：生成雷达脉冲、线性调频与自定义波形，用于雷达接收链路与脉冲压缩算法验证。
    • 放大器 EVM 与 CCDF 测试：以 40MHz 宽带调制信号驱动被测放大器，测量误差矢量幅度与峰均比分布。
    • WiFi / 蓝牙与蜂窝制式测试：直接产生 802.11a/n/ac/ax 与 LTE（30.72MSPS）信号，用于射频前端与模组的制式兼容性验证。
    • 接收机抗损伤测试：通过数字损伤注入模拟多径、频偏与相位噪声，逐项评估接收机的解调门限与鲁棒性。
    • 产线自动化测试：体积小、功耗低、SCPI 可编程，适合在产线夹具内做多点位并行激励。
    • 天线方向图测量：配合频谱分析仪或接收机做发射/接收方向图扫描。

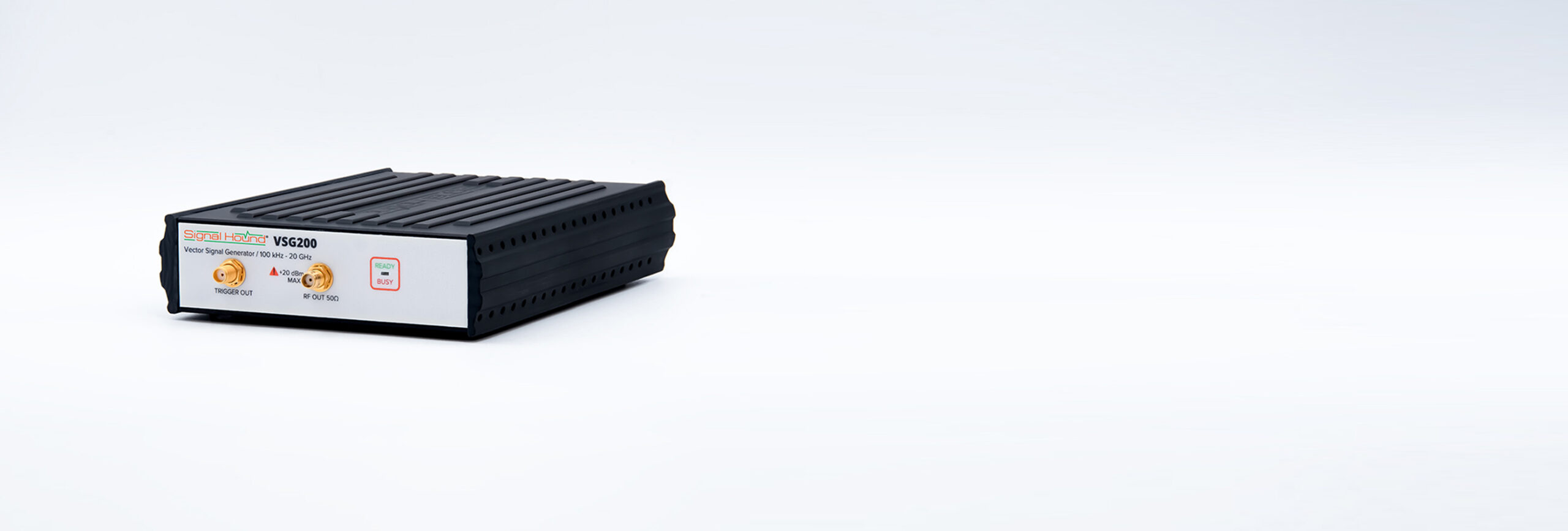

    随机附件

    随机附件

    资源下载
    以上内容与指标均取自Signal Hound（SIGNAL HOUND）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
    Signal Hound · onetest 仪器资源库





    Signal Hound
    VSG200 20GHz 矢量信号发生器 详细指标
    100kHz至20GHz · 40MHz 实时流式调制带宽 · 12.5kSPS至51.2MSPS 任意 I/Q · USB-C
    详细指标
    下表为 Signal Hound 官方数据手册（2025 年 12 月版，标注 Preliminary Specifications）公布的指标。厂家标注 Preliminary 表示指标仍在最终确认中。
    频率与调制
    • 频率范围：100kHz至20GHz
    • 流式调制带宽：40MHz
    • 任意 I/Q 采样率：12.5kSPS至51.2MSPS
    • LTE 采样率支持：含 30.72MSPS
    幅度
    • 输出幅度范围：-55dBm至+7dBm（3GHz 以下 +10dBm，14GHz 以上 +4dBm）
    • 幅度精度：±2dB（典型 0.5dB）
    • 基带平坦度（20MHz）：±0.25dB 典型
    • 基带平坦度（40MHz）：±0.5dB 典型
    调制质量
    • 误差矢量幅度：0.3% 典型（1GHz 载波、1MSPS、16QAM、α=0.35 升余弦）
    相位噪声（1GHz 载波，典型）
    • 相位噪声
    偏移dBc/Hz
    100Hz-89
    1kHz-114
    10kHz-125
    100kHz-127
    1MHz-135
    杂散与谐波
    • 非谐波杂散：-50dBc 典型（多数信号，6GHz 以下）；-40dBc（6GHz 以上）
    • 谐波：-35dBc 典型
    时基
    • 时基准确度：±1ppm/年
    • 外部参考：10MHz 输入（零 ppm 频率误差）
    • 触发：触发输出，可与其他设备同步
    预置调制类型
    • 模拟调制：CW、AM、FM、脉冲、多音、扫频
    • 数字调制：AWGN、FSK、GFSK、OOK、ASK、MSK、GMSK、BPSK、DBPSK、QPSK、DQPSK、π/4DQPSK、OQPSK、8PSK、16PSK、16QAM、64QAM、256QAM
    • 制式信号：定制 OFDM、802.11a/n/ac/ax、任意波形
    数字调制损伤
    • 可注入损伤：AWGN、I/Q 不平衡、多径、相位噪声、I/Q 偏置、采样率/频率误差、自定义信道响应
    自定义调制
    • 流式 I/Q：通过 API 连续推送 I/Q 数据，采样率最高 51.2MSPS
    • 文件回放：支持 CSV、二进制 short int、二进制浮点 I/Q 文件；下发过程中自动施加校正
    环境与物理
    • 工作温度（标准）：0°C至+50°C
    • 尺寸：203mm × 131mm × 36mm（8.00 × 5.14 × 1.41 英寸）
    • 重量：0.95kg（2.1 磅）
    • 功耗：典型 10W
    接口与系统要求
    • 接口：USB-C
    • 操作系统：Windows 或 Linux，x86_64 架构
    型号与选件
    • 标准型：工作温度 0°C至+50°C
    资源下载
    以上规格取自 Signal Hound 官网 VSG200 产品页与官方数据手册（Signal-Hound-VSG200-Data-Sheet-Preliminary，2025 年 12 月版）。
