艾诺仪器 AINUO
ANBTS7580系列 电化学阻抗分析仪
9.9999kHz至300kHz频率
产品简介
ANBTS7580电化学阻抗分析仪，可实现电化学元件阻抗和电子元器件的阻抗测量与分析，具备“宽频率、高测试速度、高精度、多功能”的特点，可广泛应用于电池、电化学材料、电子元器件的研发和出厂检验。
核心参数
• 信号源频率：1mHz~300kHz
功能特性
• 宽频率：1mHz~300kHz
• 高测试速度：最快2ms高速测量
• 高精度：基本精度±0.05%

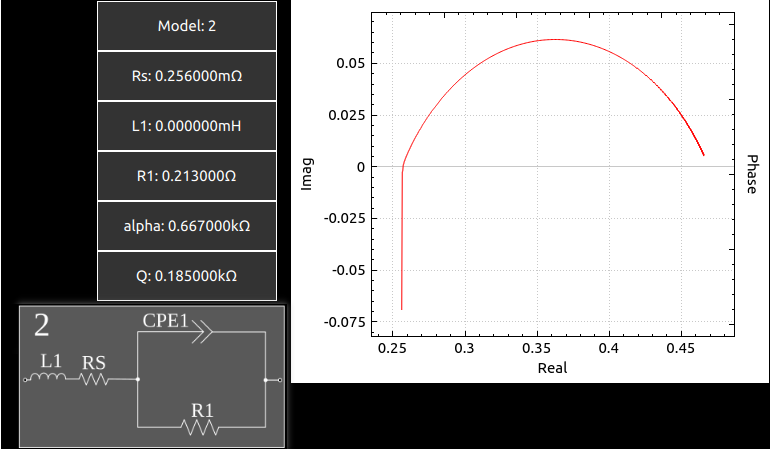

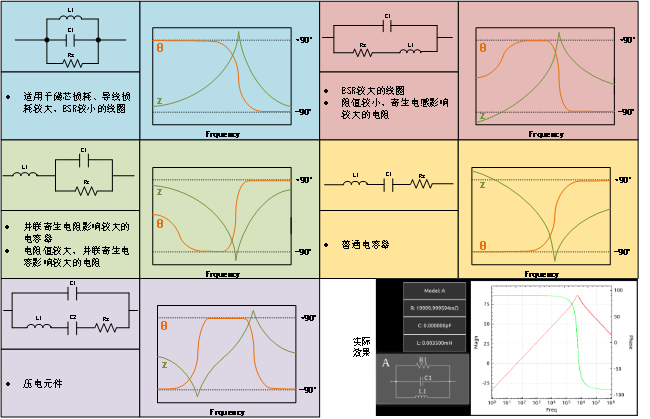

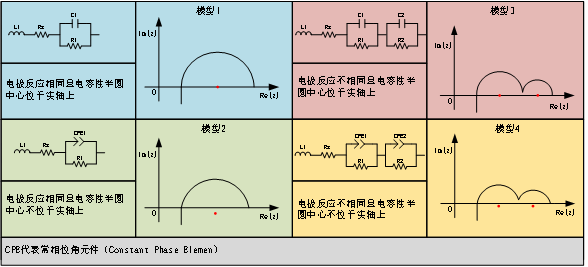

• 多功能：LCR测量、扫描测量、Cole-Cole分析、等效电路分析
应用场景
• 典型应用：
• 电池内阻测量、出厂检验(IE：电池内阻测量、出厂检验(IEC62133-2:2017)
• 电阻器阻抗测量、出厂检验(I：电阻器阻抗测量、出厂检验(IEC60115-1:2020)
• 电容器阻抗测量、出厂检验(I：电容器阻抗测量、出厂检验(IEC60384-1:2016)
• 电感器变压器阻抗测量、出厂检：电感器变压器阻抗测量、出厂检验(IEC61007:202)
• 电化学测量应用：
• 电池内阻测量(电池电压5V以下：电池内阻测量(电池电压5V以下，内阻10mR以上)
• 自动测量电池电压：
资源下载
以上内容与指标均取自艾诺仪器（AINUO）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
艾诺仪器 AINUO · onetest 仪器资源库
艾诺仪器 AINUO
ANBTS7580系列 电化学阻抗分析仪 详细指标
9.9999kHz至300kHz频率
详细指标
下表取自艾诺仪器官网该系列产品页的技术规格图，经文字识别整理，个别符号可能与原图存在差异，选型以官网原图与厂商数据手册为准。
技术规格
• 指标
| 指标 | ANBTS7580 |
| — | 1)LCR模式：单一条件测量 |
| 测试模式 | 2)分析仪模式：频率扫描、电平扫描、温度特性、等效电路分析(测量点2~801) |
| — | 3)连续测量模式：连续测量已保存的条件 |

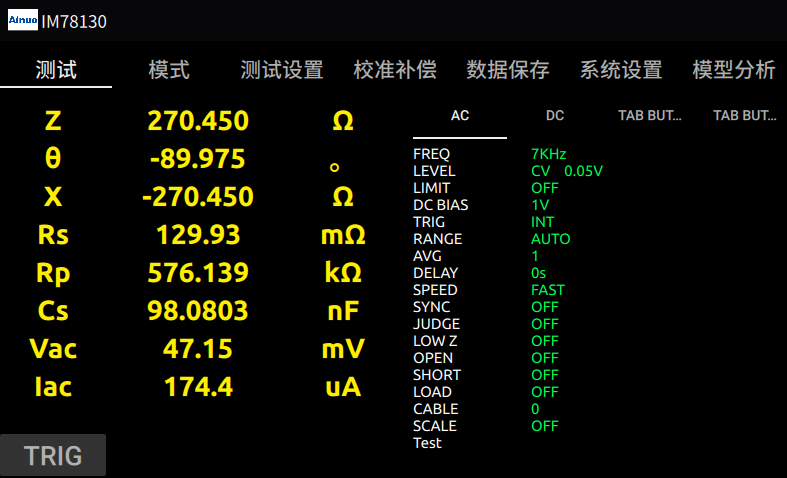

| — | Z（阻抗）,Y（导纳）,(相位角）,Rs(ESR)(等效审联电阻）,Rp（等效并联电阻）,Rdc |
| 测量参数 | (直流电阻）.X（电抗）.G（电导）.B（电纳）.Cs（等效串联电容）.Cp（等效并联电 |
| — | 容），Ls（等效串联电感）Lp（等效并联电感）D(tano)（损耗因数）.Q（品质因数） |
| — | .T(温度).0（电导率）E(介电常数) |
| 基本规格 | 10mQ-200MQ(电感5.5nH~30GH，电容1pF~15kF) |
| 阻抗测量量程 | 100m2、12、102、1002、1k2、10kQ2、100k2、1MΩ、10M2、100MQ(10量程) |
| — | 100mQ、1只、102可设定为低Z高精度模式 |
| — | 交流四端子 |
| 阻抗测试精度 · 基本精度 | 20'0 :ebpuk900 : |
| 测量速度 | FAST / MED / SLOW / SLOW2 |
| 测量时间 | 最快2ms（1kHz，FAST，延迟，补偿OFF) |
| 信号源频率 | 1mHz~300kHz |
| — | 1mHz ~ 99.999Hz 1mHz步进; |
| — | 100.00Hz ~999.99Hz 10mHz步进; |
| 频率分辨力 | 1.0000kHz ~ 9.9999kHz 100mHz步进: |
| — | 10.000kHz ~99.999kHz 1Hz步进: |
| — | 100.00kHz ~ 300.00kHz 10Hz步进 |
| — | V模式、CV模式下： |
| — | ①信号电平常规模式：5mV-5Vms，最大50mA |
| — | 低高精度模式：5mV-3Vms，最大100mA |
| 信号源规格 | ①设定分辨力1mV |
| 信号源电平 | ①设定精度±10%设定±10mV CC模式下： |
| — | ①信号电平常规模式：10uA-50mAms，最大5V |
| — | 低z高度模式：10uA-100mAms，最大3V |
| — | ①设定分辨力10UA |
| — | ①设定精度±10%设定±10UA |
| — | 常规模式：-5V~5V，10mV分辨力 |
| 信号源DC偏置 | |
| — | 低Z高精度模式：-3~3V，10mV分辨力 |
| 输出阻抗 | 普通模式：100Q低Z高精度模式：100 |
| — | 0监视电压监视范国0.000V5.000V |
| — | 监视精度±10%rdg±10mV |
| 监视精度 | |
| 其他功能 | 0监视电流 监视范国0.000mA100.0mA |
| — | 监视精度±10%rdg ±10uA |
| DCR（直流电阻）测量 | 测量信号电平：2V固定可进行温度补偿 |
| 湿度测量 | 量程 : -10°℃-60℃ / 精度 :±0.5%rdg ±1℃ |
| 补偿 | 开路补偿、短路补偿、负载补偿/线统长度补偿：0m、1m、2m、4m |
| — | 可检测HCUR~HPOT间。LCUR~CPOT间的接触情况 |
| 接触检测 | |
| — | 可变更5档灵敏度阅值：10、502、100、50002、1000 |
| 触发 | 外部触发、内部触发 |
| 触发同步/输出功能 | 仅在信号测量期间输出测量信号 |
| — | 可测量电压为5V以下的电池内部阻抗 |
| — | 1)固定为外部触发模式 |
| — | 2)固定为低Z高精度模式 |
| — | 3)量程范围：100mQ-10Q |
| 其他功能 | |
| 电池测量功能 | |
| — | 4)信号电平范围 :0.101V1.250Vrms(V):0.005V1.250Vrms(CV): |
| — | 2.00mA50.00mArms(CC) |
| — | 5)接触检测功能关闭 |
| — | 6)同步输出功能打开 |
| — | 7)无法进行直流电阻测量 |
| 残留电苟保护功能 ·V= | 10/起（V最大400V） |
| 平均功能 | 1256 |
| 面板加载/保存 | LCR模式最多60组/分析仪模式最多2组/仅补偿值最多128组 |
| 存储功能 | 可保存32000组数据 |
| 接口 | EXT IVO. USB(Hi-Speed). U盘,RS-232C,GPIB,LAN |
