艾诺仪器 AINUO

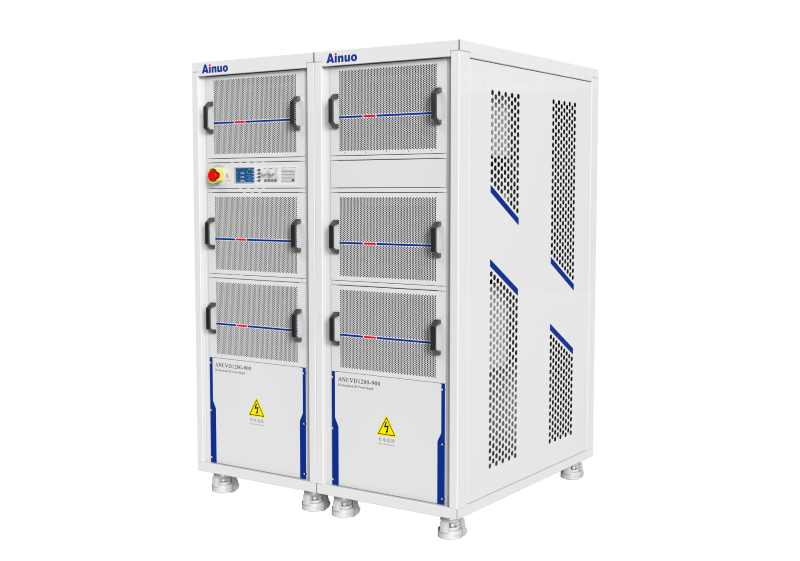

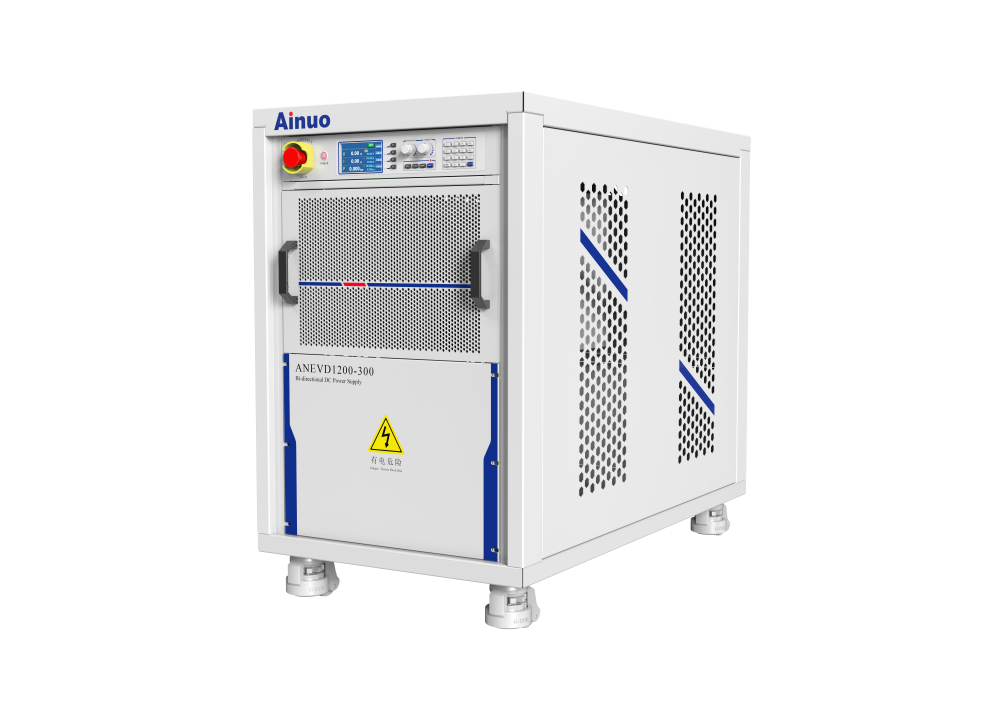

ANEVD系列 可编程双向直流电源
8 个型号 · 三相 · 66kW至100kW · 200A至600A电流
产品简介
全新的ANEVD系列双向可编程直流电源，采用高频模块化设计，具有较高的功率密度；
采用软开关谐振变换技术，减小了损耗，提升效率；
电源具备电池模拟、电子负载、光伏模拟、波形编辑（LIST）等功能，既能实现源的功能，提供能量，又具备负载功能，反向吸收能量并将能量清洁的返回至电网，具有标准的双象限功能。
功率模块具备主从并机功能，可以灵活扩展功率，组成更大的功率系统。
具备可编程功能，可以自由的产生任意波形，满足多种测试需求；
具有全面的保护功能，支持输入欠压、输出过压、输出过流、输出过功率、内部过热等保护功能，保证电源可靠稳定。
核心参数
• 功率因数：≥0.99(典型值)
• 电压：0~400VDC / 0~650VDC…
• 输出 电流：200A至600A
• 相数：三相
• 频率：45~66HZ
• 分辨率：电压0.01V（>1000V时，0.1V）；电流0.01A（>1000A时，0.1A）；功率0.001kW（>100…
• 重量：≤200kg / ≤260kg…
功能特性
• Ø 高功率密度: 功率密度272kW/m³;比工频方案提高173%
• Ø 抗冲击能力强: 独特的直流电源过流保护技术，满足客户短路测试工况
• Ø 模块化设计: 灵活并机，稳定可靠
• Ø 源载一体:电池模拟、电子负载、电池充放电测试一体机
• Ø 电压斜率高达1000V/ms: 满足新能源汽车抛负载电压突变测试工况
• Ø 高效节能: 效率高达95%，节能降耗，绿色环保
• Ø 超高响应速度: 采用碳化硅SIC元件; 响应速度提高5倍
• Ø 外部连接端口丰富: 支持RS232/RS485/CAN/LAN/USB
• Ø 具备Sense端子补偿功能；补偿线束压降
• Ø 内置函数发生器，支持任意波形产生
• Ø 具备全面的保护功能OTP、OVP、OCP、OPP、过热保护、孤岛保护、交流输入过欠压保护等
应用场景
• 电子负载功能：

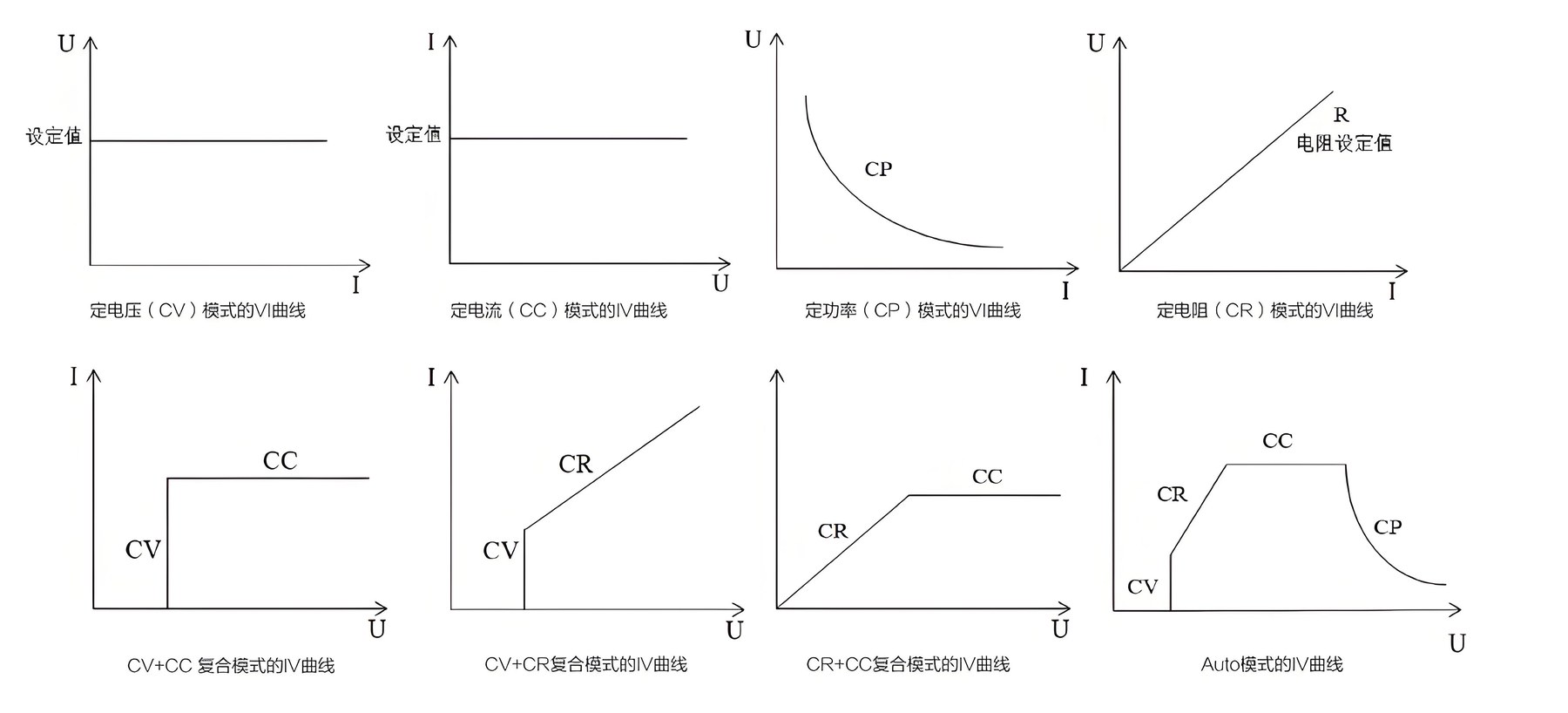

• 电子负载功能总共有 8 种操作模式可选：电子负载功能总共有 8 种操作模式可选，分别为定电压（CV）、定电流（CC）、定功率（CP）、定电阻（CR）、CV+CC 复合模式（CVCC）、CV+CR 复合模式（CVCR）、CC+CR 复合模式（CR CC）和 CV+CC+CP+CR 复合模式（Auto）

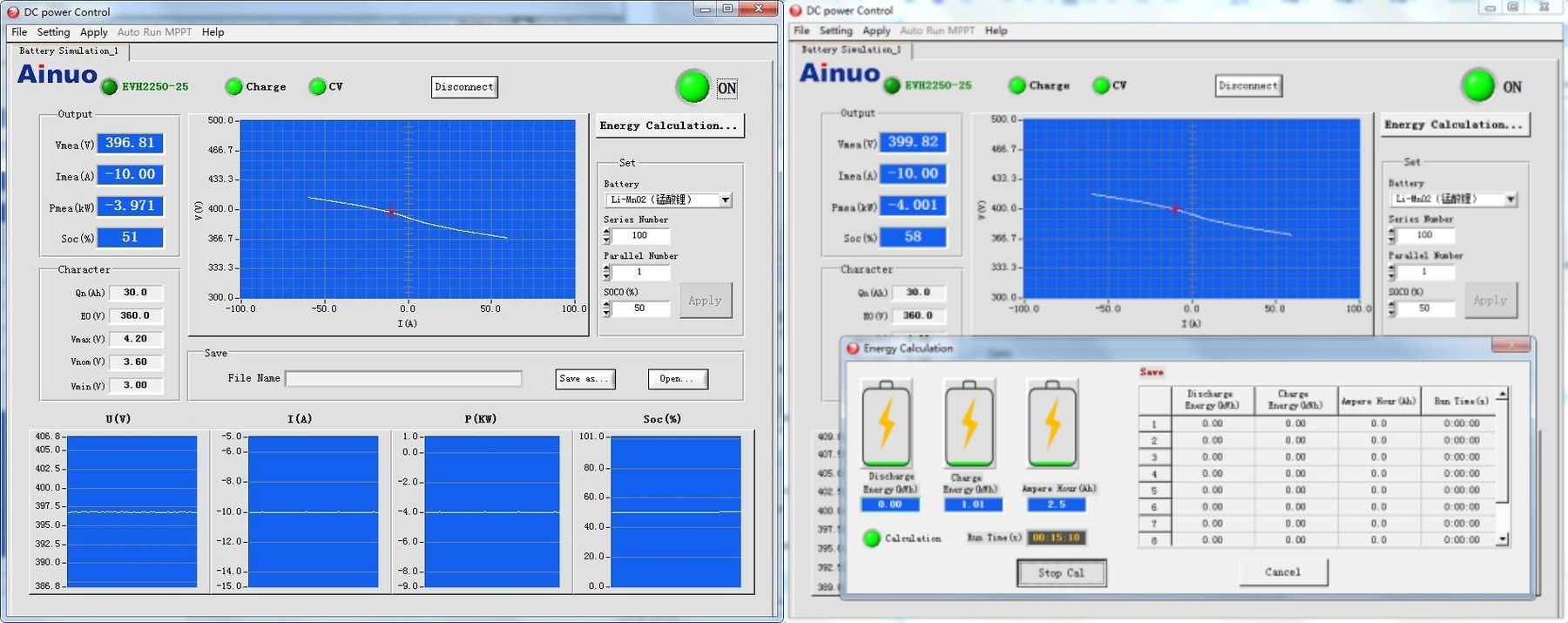

• 电池模拟功能：
• 电池模拟功能是专门用于模拟动：电池模拟功能是专门用于模拟动力电池特性的测试功能。电池模拟电源可以精确、高效实施各种电池类型、电压等级以及功率等级的电池特性模拟任务，可双向模拟，既可以模拟电池充电特性，也可以模拟电池放电特性

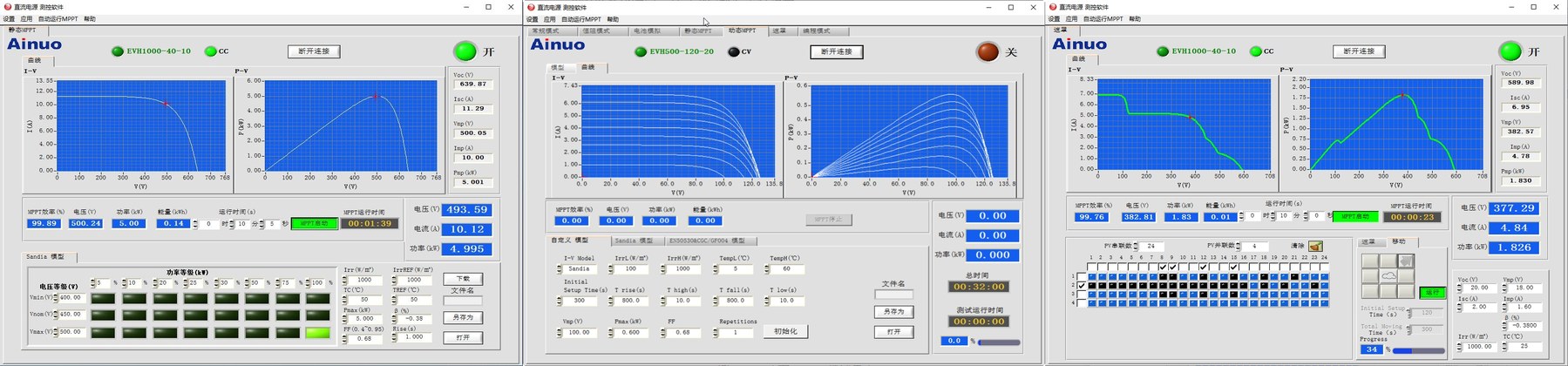

• 光伏模拟功能：
• 支持静态光伏、动态光伏、自动：支持静态光伏、动态光伏、自动测试、遮罩测试等。内建Sandia&EN50530动态MPPT测试项目，用于模拟实际天气下的光照强度和温度变化I-V曲线测试光伏逆变器的动态MPPT追踪效能。遮罩测试允许用户自行规划光伏阵列，可设定光伏电池板（PV Modular）的照度，温度等参数以及动态遮罩变化移动方向和时间，用于模拟实际云彩移动或其它物体（如树木或建筑物）遮罩下的I-V曲线

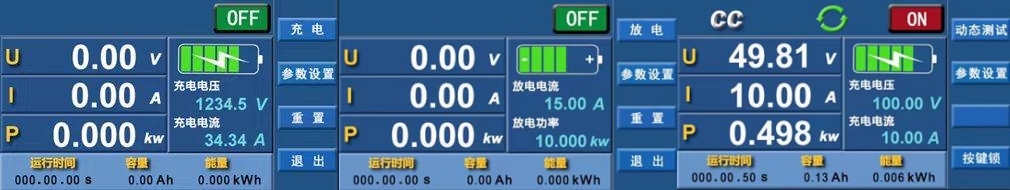

• 电池充放电测试：
• 具备电池测试功能：具备电池测试功能，可用于各类电池充电或放电的测试，它不仅可以单独测试电池的充电（静态充电）或放电（静态放电），还可以进行充电放电的组合测试，即动态测试
资源下载
以上内容与指标均取自艾诺仪器（AINUO）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
艾诺仪器 AINUO · onetest 仪器资源库
艾诺仪器 AINUO
ANEVD系列 可编程双向直流电源 详细指标
8 个型号 · 三相 · 66kW至100kW · 200A至600A电流
详细指标
下表取自艾诺仪器官网该系列产品页的技术规格图，经文字识别整理，个别符号可能与原图存在差异，选型以官网原图与厂商数据手册为准。
技术规格（1）
• 型号参数表
| 指标 | ANEVD400-600 | ANEVD650-400 | ANEVD800-300 | ANEVD1300-200 | ANEVD400-900 | ANEVD650-600 | ANEVD1200-300 | ANEVD2000-200 |
| 相数 | 三相四线+PE | |||||||
| — | 342V-480VAC | |||||||
| 输入 | ||||||||
| 频率 | 45~66HZ | |||||||
| 功率因数 | ≥0.99(典型值) | |||||||
| 电压 | 0~400VDC | 0~650VDC | 0~800VDC | 0~1300VDC | 0~400VDC | 0~650VDC | 0~1200VDC | 0~2000VDC |
| 输出 电流 | -600A~ +600A-400A~+400A | 1-300A~ +300A | -200A~ +200A | -200A~ +200A | ||||
| 功率 | -66kW~+66kW | -100kW~+100kW | ||||||
| 显示方式 | 4.3时彩色LCD | |||||||
| 分辨率 | 电压0.01V（>1000V时，0.1V）；电流0.01A（>1000A时，0.1A）；功率0.001kW（>100kW时，0.01kW) | |||||||
| 电压 | ≤0.05%F.S. | |||||||
| 精度误差1 电流 | ≤0.1%F.S. | |||||||
| 功率 | ≤1%F.S. | |||||||
| 电压纹波与噪声 峰峰值 | ≤950mVpp | ≤1150mVpp | ≤1500mVpp | ≤2000mVpp | ≤950mVpp | ≤1150mVpp | ≤2000mVpp | ≤2400mVpp |
| (20Hz~20MHz) | ||||||||
| 有效值 | ≤90mVrms | ≤115mVrms | ≤200mVrms | ≤240mVrms | ≤90mVrms | ≤115mVrms | ≤200mVrms | ≤240mVrms |
| 负载效应 | 电压≤0.02%Umax，电流≤0.05%lmax | |||||||
| 源效应 | 电压≤0.02%Umax，电流≤0.02%lmax | |||||||
| 电压斜率 | ||||||||
| — | 1V/ms~260V/ms|1V/ms~800V/ms|1V/ms~600V/ms|1V/ms~1000V/ms|1V/ms~260V/ms|1V/ms~800V/ms|1V/ms~1000V/ms/1V/ms~1000V/ms | |||||||
| (10%~90%△ V) | ||||||||
| 电流斜率 | ||||||||
| — | 1A/ms~600A/ms1A/ms~400A/ms|1A/ms~300A/ms|1A/ms~200A/ms|1A/ms~900A/ms|1A/ms~600A/ms1A/ms~300A/ms/1A/ms~200A/ms | |||||||
| (10%~90% △i) | ||||||||
| 瞬态响应时间2 | ≤1ms | |||||||
| 正反向切换速度 | ≤2ms (+90% →-90%) | |||||||
| 温漂 | ≤100ppm/℃ | |||||||
| OVP范围 | 110%F.S | |||||||
| 最大引线压降补偿 | ≤ 1% Umax | |||||||
| 通讯功能 | 标配RS232/RS485/CAN/LAN/USB | |||||||
| 保护功能 | 输入欠压保护，短路保护，输出过压、限流保护，内部过热保护 | |||||||
| 波形编辑（序列） |
