艾诺仪器 AINUO

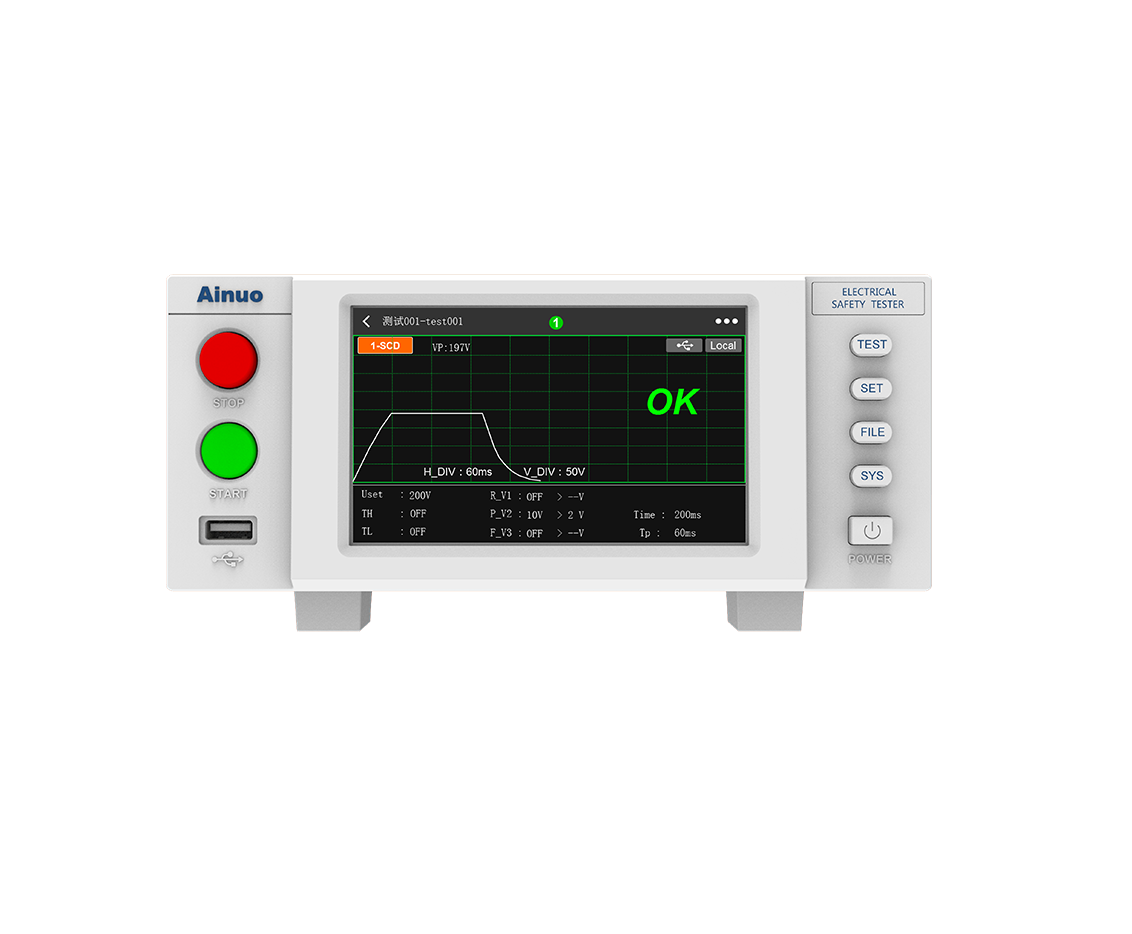

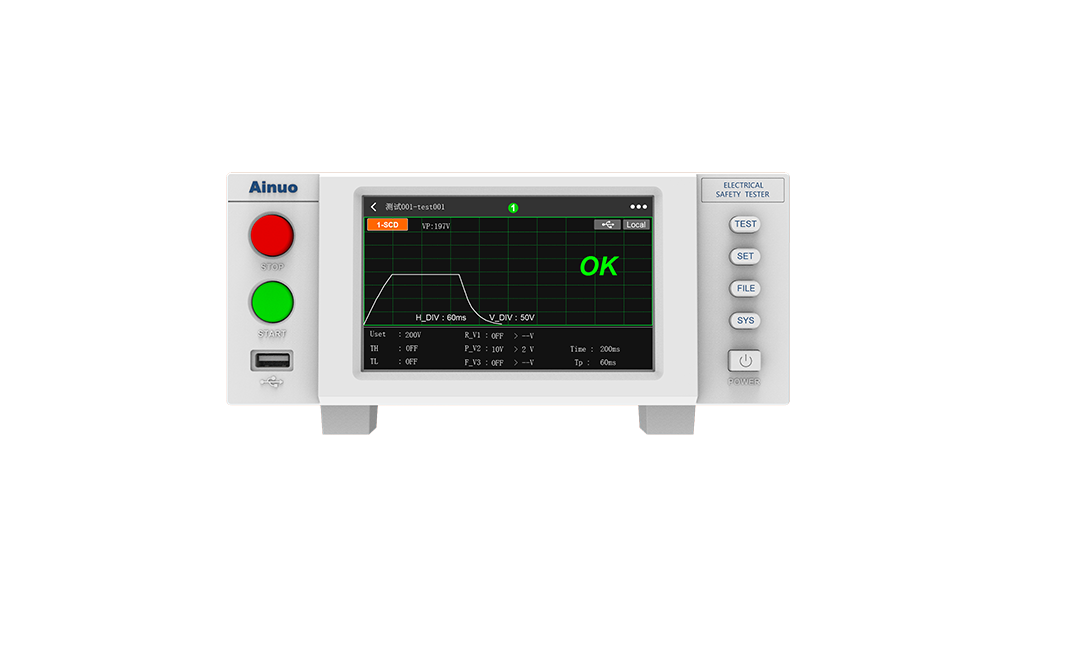

BTS7201系列 脉冲式锂电池芯短路测试仪
2V至5V电压
产品简介
艾诺仪器在2012年第一代脉冲式电池芯短路测试仪基础上，2022年推出第二代ANBTS7201系列短路测试仪，采用恒流充电、自由放电、恒流放电的新一代测试方法，通过实时、
全程监测电压的微小跌落，能有效检测出锂电池芯因隔离膜破损、褶皱、穿孔、异物和毛刺等原因造成的绝缘短路、微短路、绝缘电阻偏低等不合格电芯和可疑电芯。
ANBTS7201系列广泛应用于叠片、卷绕、电芯装配以及注液前等工序，适用于0.1uF-100uF静态容值的注液前锂电池芯的正极极片与负极极片之间，以及正极极耳、负极极耳与电芯外壳之间的绝缘性能测试。
核心参数
• 电芯静电容量：100nF ~ 100000nF
• 输出电压：2V至5V
• 绝缘电阻测量：25V~100V：0.002MΩ~499.9MΩ：± （5%× 读数值 ±2 字） 101V~499V：0.010M…
• 外形尺寸：213*88*360 （W *H*D）
功能特性
• 五合一：脉冲短路，绝缘电阻、BDV测试、电容测试、弱导测试

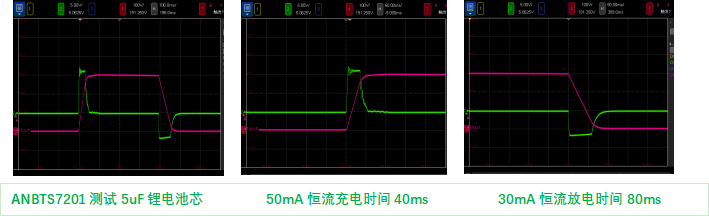

• 高速度：最大50mA恒流可调充电模式，最大30mA恒流可调放电模式，多通道测试
• 宽量程：25V-2000V电压、2k0-100GQ绝缘电阻测试，锂电池电芯绝缘电阻测试的重复性良好
• 数据存储：本地存储测试数据、测试波形，并且支持U盘导出:
• 易使用：体积小巧、接口丰富、操作简捷，适用于锂电池电芯自动产线
应用场景
• 动力电池、储能电池的电芯静态：动力电池、储能电池的电芯静态容值不断增大的情况下，快速、稳定的电芯短路测试
资源下载
以上内容与指标均取自艾诺仪器（AINUO）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
艾诺仪器 AINUO · onetest 仪器资源库
艾诺仪器 AINUO
BTS7201系列 脉冲式锂电池芯短路测试仪 详细指标
2V至5V电压
详细指标
下表取自艾诺仪器官网该系列产品页的技术规格图，经文字识别整理，个别符号可能与原图存在差异，选型以官网原图与厂商数据手册为准。
技术规格（官网正文条目）
• 指标
| 项目 | 内容 |
| 产品型号 | |
| AN B TS7201-R | |
| AN B TS7201- 3R | |
| 功能配置 | |
| 脉冲短路、绝缘电阻，单通道测试 | |
| 脉冲短路、绝缘电阻，三通道扫描 | |
| 脉冲短路测试 | |
| 输出电压 | 范围：（50~ 1000）VDC，分辨率：1V，误差：±（1%×设定值 +5V）；【 可选配 2000V输出 】 |
| 充放电模式 | 最大 50mA恒流放电；最大 30mA 恒流放电； |
| 测试时间 | |
| 充电时间 TK、放电时间 TF；范围：50ms～ 3000ms；分辨率：1ms；误差：±（5%的设定值+2ms） | |
| 判断参数 | 上升跌落 V1（0~ 100%）、保持跌落V2（0~ 100%）、放电跌落V 3 （0~ 100%）、分辨率0 .1V |
| 电芯静电容量 | 100nF ~ 100000nF |
| 绝缘电阻测试 | |
| 输出电压 | 范围：（25 ~ 1000）VDC，分辨率：1V，误差：±（1%×设定值+ 2V） |
| 绝缘电阻测量 | 25V~100V：0.002MΩ~499.9MΩ：± （5%× 读数值 ±2 字） 101V~499V：0.010MΩ~199.9MΩ，± （2%× 读数值 ±2 字）；200.0MΩ~2.000GΩ：± （5%× 读数值 ±2 字） 500V~1000V：0.020MΩ~999.9MΩ，± （2%× 读数值 ±2 字）；1.000GΩ~9.999GΩ：± （5%× 读数值 ±2 字） 10.00GΩ~49.99GΩ：± （15%× 读数值）；50.00GΩ~99.99GΩ：± （20%× 读数值） |
| 测试 时间 | 范围：0，（0.5~999.9）s，0为无限长，分辨力：0.1s，误差：± （0.1% ×设定值+2个字） |
| 缓升时间 | 范围：0，（0.1~999.9）s，0为 关闭缓升，分辨力：0.1s，误差：± （0.1% ×设定值+2个字） |
| 缓降时间 | 范围：0，（1~999.9）s，0为 关闭缓降，分辨力：0.1s，误差：± （0.1% ×设定值+2个字） |
| 上下限设置 | 范围：0.002MΩ~99.99GΩ，0表示 无上限设定 |
| 充放电模式 | 最大 50mA 恒流充电、最大 30mA 恒流放电 |
| 供电电源 | AC220V±10%，47 ～ 63Hz |
| 显示操作 | L CD、5吋彩显、触摸屏 |

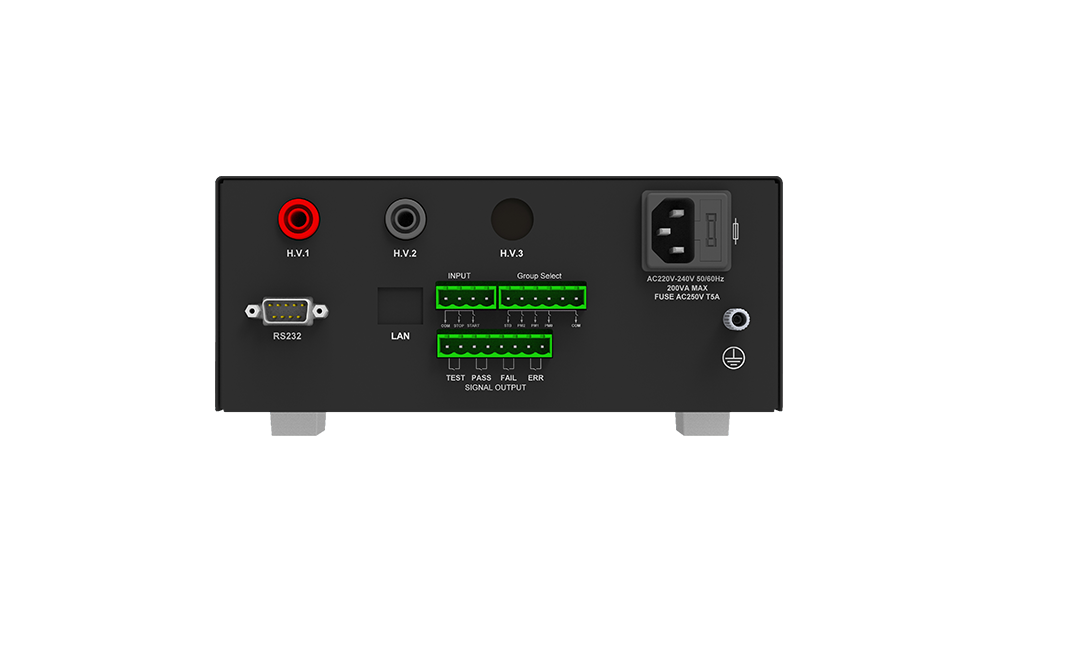

| 输出接口 | RS232C、LAN、PLC、USB（U 盘数据存储） |
| 外形尺寸 | 213*88*360 （W *H*D） |
型号与选件
• 型号 内容：
资源下载
以上内容与指标取自艾诺仪器（AINUO）官网 BTS7201系列 产品页（锂电池安规），未标注口径的为厂家公布值。
