泰思特3CTEST|苏州泰思特电子科技有限公司

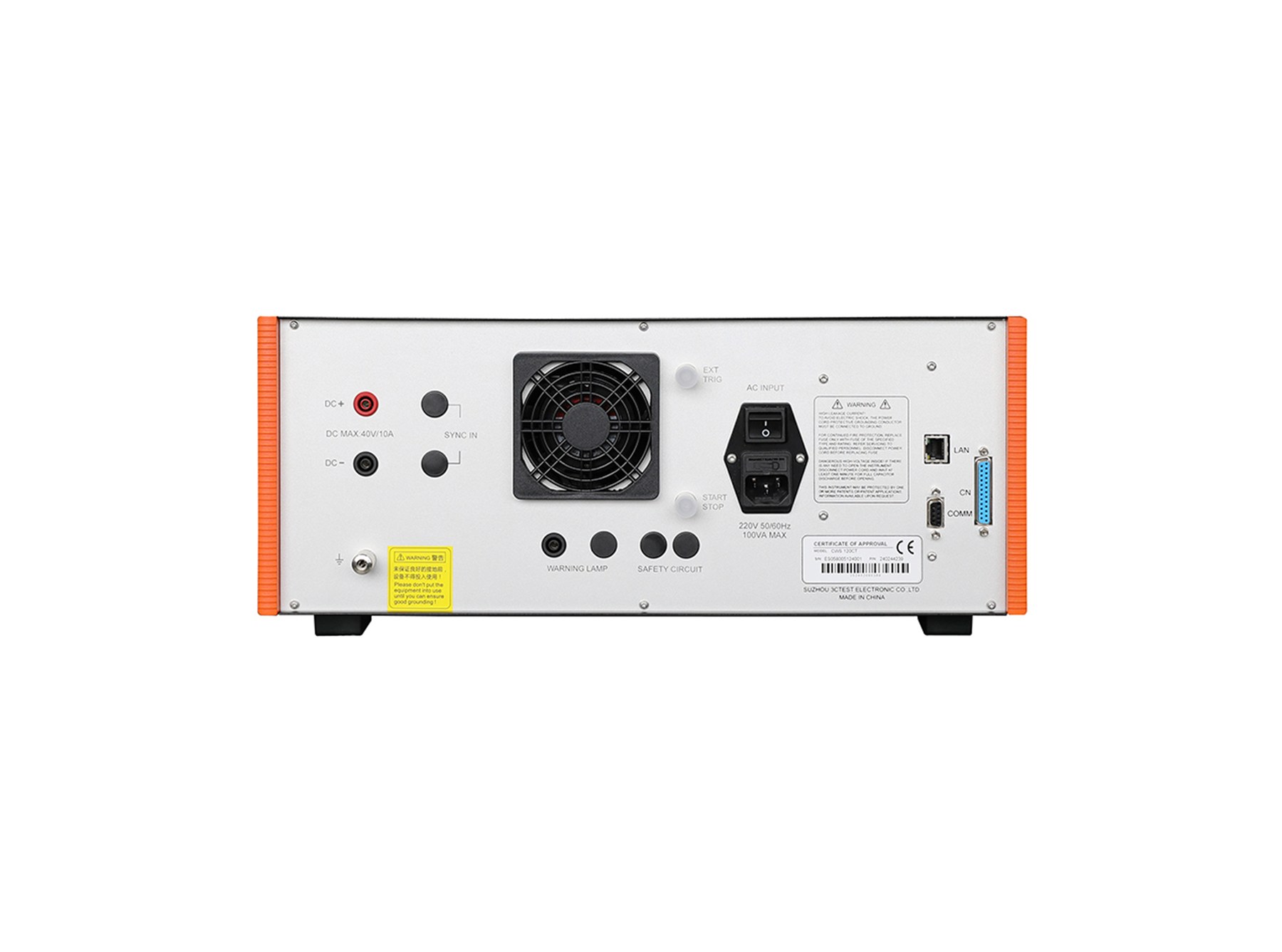

低压组合波雷击浪涌模拟器 CWS 120CT
测试电压范围 1至1200V · 符合标准 3 项
产品简介
一款高端测试设备，适用于浪涌保护器件（如TVS管、TSPDs、SIDAC、浪涌抑制器等）的测试，亦可用于晶圆或封装级的浪涌抗扰度测试。输出电压范围从1V至1200V可调，技术参数完全满足IEC/EN 61000-4-5和GB/T 17626.5标准要求。
CWS 120CT是为了模拟低压浪涌脉冲干扰现象而专门设计的一款高端测试设备，适用于浪涌保护器件（如TVS管、TSPDs、SIDAC、浪涌抑制器等）的测试，亦可用于晶圆或封装级的浪涌抗扰度测试。输出电压范围从1V至1200V可调，技术参数完全满足IEC/EN 61000-4-5和GB/T 17626.5标准要求。CWS 120CT设计基于第三代智能化控制平台，具有系统集成度高、控制智能化、操作简便、节省测试时间等优点。
核心参数
• 测试电压范围：1 V - 1200 V ± 10%
• 电压波形：波前时间：1.2 μs ± 30%；半峰值时间：50 μs ± 20%
• 测试电流范围：0.5 A-600 A ±10%（2 Ω）
• 电流波形：波前时间：5 μs ± 20%；半峰值时间：320 μs ± 20%
• 源输出阻抗：15 Ω、40 Ω
• 输出极性：正、负、正负交替
• 显示屏（通用参数）：5.7英寸TFT彩色触摸屏
• 工作电压范围（通用参数）：AC 110 V/220 V，±10%，50/60 Hz（国内默认AC 220 V）
功能特性
• 5.7寸彩色触摸屏前面板操作；
• 符合IEC/EN61000-4-5和GB/T 17626.5标准；
• 输出电压1V至1200V；
• 标配源输出阻抗2 Ω、12 Ω、42 Ω；
• 通讯波源输出阻抗15 Ω、40 Ω；
• 内置四种耦合去耦网络；
• EUT带载能力40VDC 10A；
• 实时显示输出峰值电压、电流峰值大小；
• 测试排程功能，操作简单；
• 以太网 、RJ45接口，用于PC远程控制、打印测试报告；
• PC控制软件CoreLab可选。
应用场景
• 适用行业：消费类电子、元器件、汽车电子、军工、航天航空
• 符合标准：IEC 1 项、GB/GB-T 1 项、EN 1 项
资源下载
• 低压组合波雷击浪涌模拟器 CWS 120CT 的全部技术指标已单独整理，见本产品详情页「详细指标」标签。
以上内容与指标均取自泰思特3CTEST（苏州泰思特电子科技有限公司）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
泰思特3CTEST · onetest 仪器资源库
泰思特3CTEST|苏州泰思特电子科技有限公司
低压组合波雷击浪涌模拟器 CWS 120CT 详细指标
测试电压范围 1至1200V · 符合标准 3 项
详细指标
指标取自泰思特3CTEST 官网产品页，口径与试验条件按厂家原文，未做换算。
符合IEC 61000-4-5浪涌抗扰度测试，1.2/50 μs 8/20 μs技术参数
• 测试电压范围：1 V - 1200 V ± 10%
• 电压波形：波前时间：1.2 μs ± 30%；半峰值时间：50 μs ± 20%
• 测试电流范围：0.5 A-600 A ±10%（2 Ω）
• 电流波形：波前时间：8 μs ± 20%；半峰值时间：20 μs ± 20%
• 源输出阻抗：2 Ω、12 Ω、42 Ω
• 输出极性：正、负、正负交替
• 脉冲周期：1-9999 s
• 实验次数：1–9999次
• 触发方式：自动、手动、外部触发
• 实验模式：实验参数进行排程设置
• 耦合/去耦方式：C/L、D/L、C/D、D/D （C为电容、L为电感、D为二极管）
• EUT带载能力：40 V DC 10 A
• 显示：峰值电压、峰值电流显示功能
符合IEC 61000-4-5浪涌抗扰度测试，10/700 μs 5/320 μs技术参数
• 测试电压范围：1 V – 1200 V ±10%
• 电压波形：波前时间：10 μs ± 30%；半峰值时间：700 μs ± 20%
• 测试电流范围：0.025 A - 30 A ± 10%
• 电流波形：波前时间：5 μs ± 20%；半峰值时间：320 μs ± 20%
• 源输出阻抗：15 Ω、40 Ω
• 输出极性：正、负、正负交替
• 脉冲周期：1-9999 s（最短时间取决于实验电压）
• 实验次数：1–9999次
• 触发方式：自动、手动、外部触发
• 实验模式：实验参数进行排程设置
通用参数
• 显示屏：5.7英寸TFT彩色触摸屏
• 工作电压范围：AC 110 V/220 V，±10%，50/60 Hz（国内默认AC 220 V）
• 保险丝：6 A
• 最大功耗：200 W
• 通讯方式：以太网
• 仪器工作状态指示：前面板LED指示、LCD显示
• 失效检测：失效时前面板LCD显示、并中断仪器工作
• 机箱尺寸 (宽*高*深)：4U机箱（450 mm*190 mm*620 mm）
• 仪器重量：约25 kg
• 温度范围：15℃ ~ 35℃
• 湿度范围：45% ~ 75%
• 气压范围：86 kPa～106 kPa
型号与选件
• 选配器件：控制软件CoreLab
• 选配器件：支持Windows 7、Windows 8 ，Windows 10 and Windows 11，使用方便、用户界面美观、直观，各项操作功能及标准测试库使用户可以轻松完成自定义测试程序；测试设备并进行自动配置，帮助用户灵活地生成测试报告。
• 标配附件：测试线、电源线、保险丝、扁平接地线、检测报告、说明书
资源下载
指标取自泰思特3CTEST 官网产品页，口径与试验条件按厂家原文，未做换算。 本页为厂家公开资料的结构化整理，选型请以厂家最新资料为准。
