泰思特3CTEST|苏州泰思特电子科技有限公司

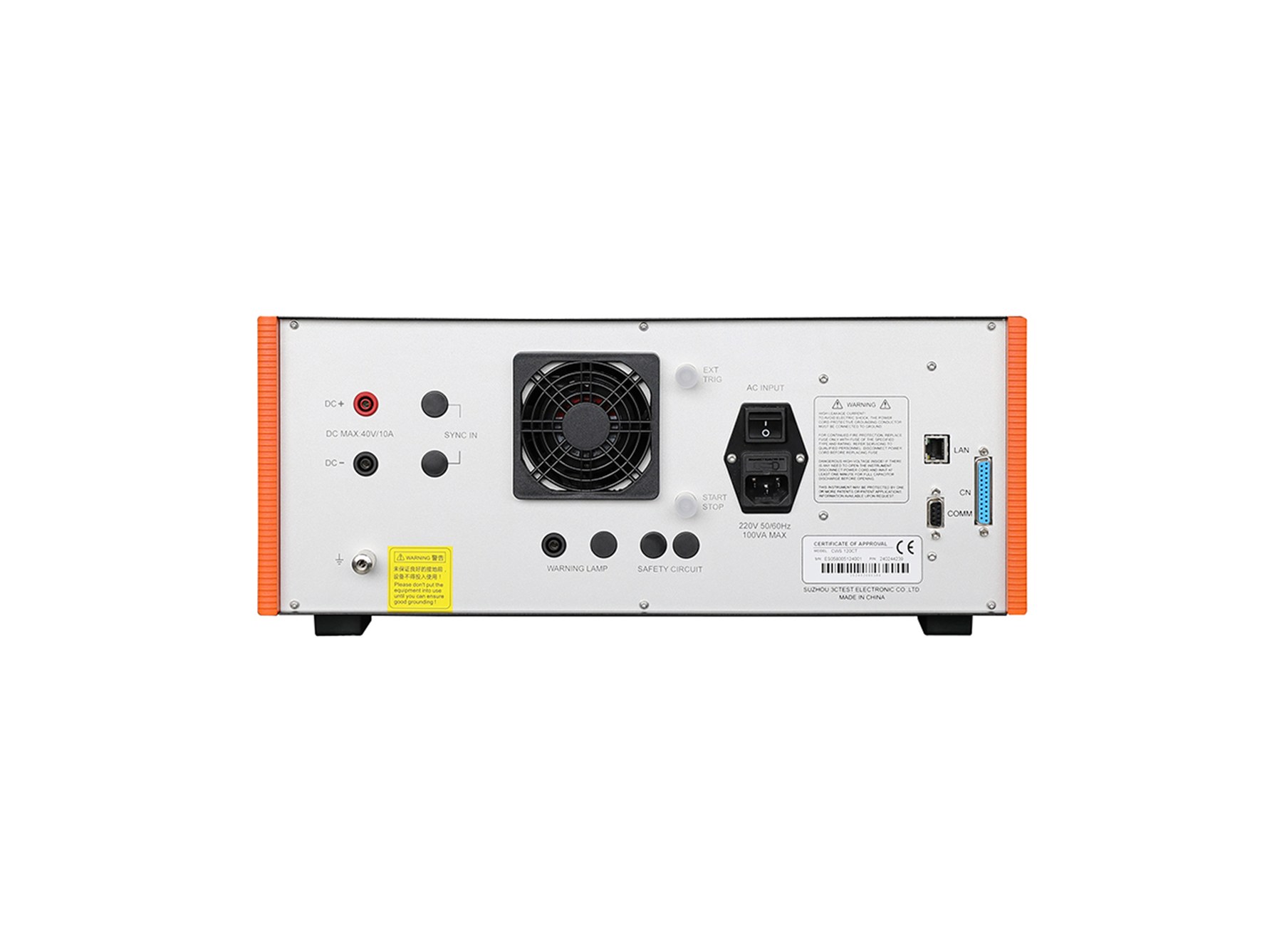

低压组合波雷击浪涌模拟器 CWS 120G
测试电压范围 1至1200V · 符合标准 3 项
产品简介
CWS 120G系列是为了模拟低压浪涌脉冲干扰现象而专门设计的一款高端测试设备，适用于浪涌保护器件（如TVS管、TSPDs、SIDAC、浪涌抑制器等）的测试，亦可用于晶圆或封装级的浪涌抗扰度测试。输出电压范围从1 V至1200 V可调，技术参数完全满足IEC/EN 61000-4-5和GB/T 17626.5标准要求。CWS 120G设计基于第三代智能化控制平台，具有系统集成度高、控制智能化、操作简便、节省测试时间等优点。
命名规则：
核心参数
• 标准：IEC 61000-4-5
• 测试电压范围：1 V ~ 1200 V ±10％
• 电压波形：波前时间：1.2 μs ± 30% 半峰值时间：50 μs ± 20%
• 显示屏（通用参数）：5.7英寸TFT彩色触摸屏
• 工作电压范围（通用参数）：AC 110 V/220 V，±10%，50/60 Hz（国内默认AC 220 V）
• 保险丝（通用参数）：6 A
功能特性
• 5.7寸彩色触摸屏前面板操作
• 符合IEC/EN 61000-4-5和GB/T 17626.5标准
• 输出电压1 V至1200 V
• 源输出阻抗2 Ω
• 内置浪涌电压测量模块，用户可连接示波器观察波形
• 峰值电压和峰值电流实时显示
• 测试排程功能，操作简单
• 以太网、RJ45接口、用于PC远程控制、打印测试报告
应用场景
• 适用行业：消费类电子、医疗设备、电力、通讯、汽车电子、军工、航天航空
• 符合标准：IEC 1 项、GB/GB-T 1 项、EN 1 项
资源下载
• 低压组合波雷击浪涌模拟器 CWS 120G 的全部技术指标已单独整理，见本产品详情页「详细指标」标签。
以上内容与指标均取自泰思特3CTEST（苏州泰思特电子科技有限公司）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
泰思特3CTEST · onetest 仪器资源库
泰思特3CTEST|苏州泰思特电子科技有限公司
低压组合波雷击浪涌模拟器 CWS 120G 详细指标
测试电压范围 1至1200V · 符合标准 3 项
详细指标
指标取自泰思特3CTEST 官网产品页，口径与试验条件按厂家原文，未做换算。
技术参数
• 标准：IEC 61000-4-5
• 测试电压范围：1 V ~ 1200 V ±10％
• 电压波形：波前时间：1.2 μs ± 30% 半峰值时间：50 μs ± 20%
• 测试电流范围：0.5 A ~ 600 A ±10%
• 电流波形：波前时间：8 μs ± 20% 半峰值时间：20 μs ± 20%
• 源输出阻抗：2 Ω
• 输出极性：正、负、正负交替
• 脉冲周期：1 s ~ 9,999 s
• 实验次数：1 ~ 9,999 次
• 触发方式：自动、手动、外部触发
通用参数
• 显示屏：5.7英寸TFT彩色触摸屏
• 工作电压范围：AC 110 V/220 V，±10%，50/60 Hz（国内默认AC 220 V）
• 保险丝：6 A
• 最大功耗：200 W
• 通讯方式：以太网、RJ45接口
• 仪器工作状态指示：前面板LED指示、LCD显示
• 失效检测：失效时前面板LCD显示、并中断仪器工作
• 机箱尺寸 (宽*高*深)：19英寸/4U机箱, 450 mm * 192 mm * 620 mm
• 仪器重量：约20 kg
• 气压范围：86 kPa ~ 106 kPa
• 环境温度：15℃ ~ 35℃ (操作条件)
• 相对湿度：45% ~ 75% (操作条件)
型号与选件
• 标配附件：测试线、电源线、保险丝、扁平接地线、说明书
• 选配测试功能和附件 1：宽带电流检测钳；型号: CM 0103M 5 kA, 0.1 V / A
• 选配测试功能和附件 2：PC控制软件；型号: Corelab 支持 Windows 7/8/10/11，支持以太网接口支持测试序列测试，操作简便，可生成并导出测试报告
