泰思特3CTEST|苏州泰思特电子科技有限公司

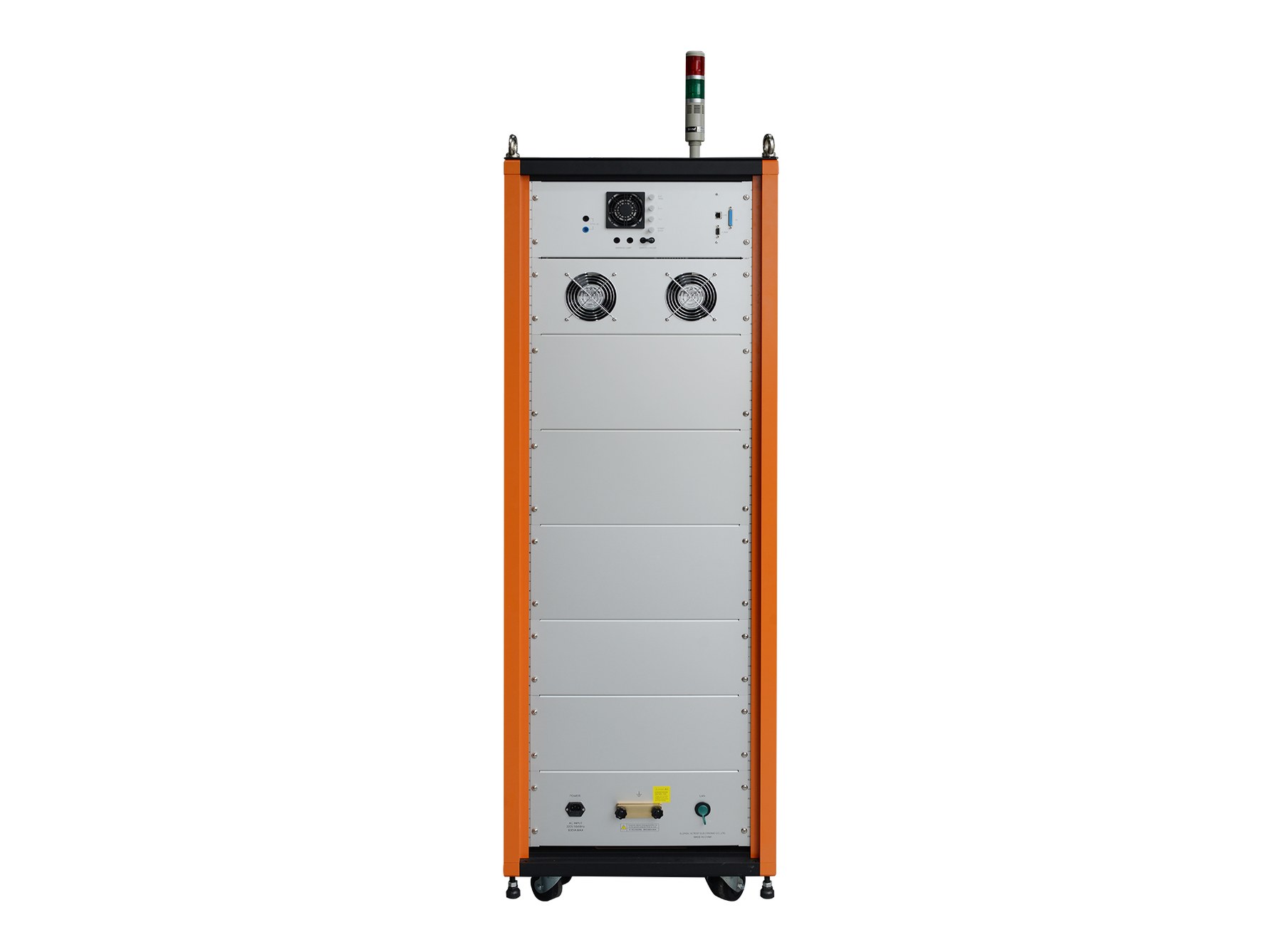

雷击浪涌模拟器 CWS 2000(JEC210)
20kV · 符合标准 1 项
产品简介
雷击浪涌模拟器CWS 2000(JEC210)，是基于公司第三代控制平台，依据 JEC-210/212 开发设计而成的雷击浪涌抗扰测试⼀体机。产品可输出 1.2/50 μs（6 Ω，106 Ω）电压波和 8/20 μs（5 Ω）电流波。最大测试电压可达20 kV，测试电流可达 4 kA。内置单相耦合/去耦网络，可将测试电压施加在交流 220 V, 20 A 的受试设备上。
核心参数
• 电压波模块（1.2/50μs）：电压波模块（1.2/50μs）
• 输出电压：0.5 kV ~ 20 kV±10%
• 输出电压波：1.2 /50 μs±30%
• 显⽰屏（通用参数）：5.7英寸TFT触摸屏
• ⼯作电源范围（通用参数）：AC 110 V/220 V，±10%，50 Hz /60 Hz（中国大陆地区，默认AC 220 V）
• 保险丝（通用参数）：6 A
功能特性
• 1.2/50μs（6Ω，106Ω）电压波、8/20μs（5Ω）电流波；
• 可内置电压、电流输出峰值采集功能；
• 内置单相全自动耦合/去耦网络；
• RS232通讯接口，可实现远程控制；
应用场景
• 适用行业：消费类电子、军工、航天航空
• 符合标准：行业 1 项
资源下载
• 雷击浪涌模拟器 CWS 2000(JEC210) 的全部技术指标已单独整理，见本产品详情页「详细指标」标签。
以上内容与指标均取自泰思特3CTEST（苏州泰思特电子科技有限公司）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
泰思特3CTEST · onetest 仪器资源库
泰思特3CTEST|苏州泰思特电子科技有限公司
雷击浪涌模拟器 CWS 2000(JEC210) 详细指标
20kV · 符合标准 1 项
详细指标
指标取自泰思特3CTEST 官网产品页，口径与试验条件按厂家原文，未做换算。
技术参数
• 电压波模块（1.2/50μs）：电压波模块（1.2/50μs）
• 输出电压：0.5 kV ~ 20 kV±10%
• 输出电压波：1.2 /50 μs±30%
• 输出阻抗：6 Ω、106 Ω
• 负载阻抗：50 Ω
• 电流波模块（8/20μs）：电流波模块（8/20μs）
• 充电电压：0.5 kV ~ 20 kV
• 输出电流波：8/20 μs±20%
• 输出阻抗：5 Ω
• 输出短路电流：0.1 kA ~ 4 kA
• 负载阻抗：3000 Ω
• 内置单相耦合/去耦网络：内置单相耦合/去耦网络
• 输出电压范围：0.5 kV ~ 20 kV±10%
• 输出电流范围：0.83 kA ~ 3.3 kA±10%
• 耦合电容：9 μF、18μF
• 耦合电阻：无耦合电阻，由源阻抗决定
• 同步：0°- 360°,1°步进设置或随机方式
• 路径投切方式：电压波模块（1.2/50μs）：⾃动电流波模块（8/20μs）： 手动
• 带载能力：AC 220 V 20 A
通用参数
• 显⽰屏：5.7英寸TFT触摸屏
• ⼯作电源范围：AC 110 V/220 V，±10%，50 Hz /60 Hz（中国大陆地区，默认AC 220 V）
• 保险丝：6 A
• 最大功耗：600 W
• 实验间隔时间：5 s-99 s(最短时间取决于试验电压)
• 电压、电流峰值检测：液晶屏显⽰测量值
• 实验次数：1–999次
• 触发方式：⾃动、手动、外触发输入
• 实验模式：实验参数进⾏排程设置
• 通讯方式：以太网LAN
• 外部控制方式：25针并口线
• 失效检测：失效时前面板LCD显⽰，并中断仪器⼯作
• 仪器⼯作状态指⽰：前面板LED指⽰、LCD显⽰
• 仪器接地连接方式：使用扁平接地线
• 机箱尺寸：19英寸/35U
• 仪器重量：约222 kg
• 环境温度：15℃~35℃
• 相对湿度：45%~75%
• 大⽓压力：86 kPa~106 kPa
型号与选件
• 随机标配：三芯电源线、说明书 、测试线 接地线 、保险丝、同轴电缆。
• 选配附件：1、PC控制软件Corelab
• 选配附件：支持Windows 7、Windows 8和Windows 10，使用方便、用户界面美观、直观，含各项操作功能及标准库，用户可以远程轻松控制测试设备，完成测试工作、并进行自动配置，帮助用户灵活生成测试报告
• 选配附件：2、隔离变压器 DG-2.2kVA
• 选配附件：3、差分探头 VCF 80
• 选配附件：4、电流互感器 CM 0220M
