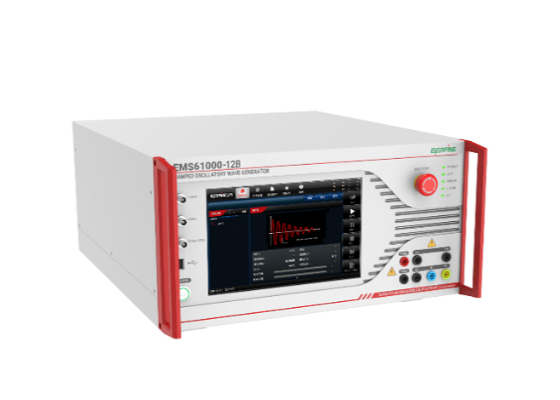

10.1寸液晶触摸屏，智能操作系统 兼容阻尼振荡磁场测试
DOS-CS116 高频阻尼瞬态脉冲发生器|泰思特3CTEST (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
泰思特3CTEST|苏州泰思特电子科技有限公司
高频阻尼瞬态脉冲发生器 DOS-CS116
符合标准 4 项
产品简介
DOS-CS116高频阻尼瞬态脉冲发生器是为了满足标准GJB 151A:1997 CS116、GJB 151B:2013 CS116、GJB 151C:2024 CS116和MIL-STD-461E/F/G CS116而专门设计的一款高端发生器。该发生器可以产生频率从10 kHz到100 MHz之间的6种阻尼正弦（余弦）波形。用于所有飞机、水面舰船、潜艇、空间及地面系统的互联电缆和电源电缆的传导敏感度试验。
校准连接示意图：
核心参数
• 最大测试电流（环路阻抗100 Ω）：10 kHz；≥0.1 A
• 输出阻抗：＜100 Ω；＜100 Ω
• 阻尼因子（Q）：15 ± 5；15 ± 5
• 显示屏（通用参数）：5.7英寸TFT触摸屏
• 工作电源范围（通用参数）：AC 220 V，±10%，50 Hz（±5%）
• 保险丝（通用参数）：6A
功能特性
• 5.7英寸彩色触摸屏前面板操作
• 符合GJB 151A:1997 CS116、GJB 151B:2013 CS116、GJB 151C:2024以及MIL-STD-461 E/F/G中的CS116标准
• 10 kHz到100 MHz 六段输出频率
• 6合1输出端口，操作简便
应用场景
• 适用行业：军工、航天航空
• 符合标准：GJB 3 项、美军 1 项
资源下载
• 高频阻尼瞬态脉冲发生器 DOS-CS116 的全部技术指标已单独整理，见本产品详情页「详细指标」标签。
以上内容与指标均取自泰思特3CTEST（苏州泰思特电子科技有限公司）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
泰思特3CTEST · onetest 仪器资源库
泰思特3CTEST|苏州泰思特电子科技有限公司
高频阻尼瞬态脉冲发生器 DOS-CS116 详细指标
符合标准 4 项
详细指标
指标取自泰思特3CTEST 官网产品页，口径与试验条件按厂家原文，未做换算。
技术参数
• 振荡频率（±10%）：10 kHz 、100 kHz 、1 MHz 、10 MHz、 30 MHz 、100 MHz；10 kHz 、100 kHz 、1 MHz 、10 MHz、 30 MHz 、100 MHz
• 最大测试电流（环路阻抗100 Ω）：10 kHz；≥0.1 A
• 最大测试电流（环路阻抗100 Ω）：100 kHz；≥1 A
• 最大测试电流（环路阻抗100 Ω）：1 MHz；≥10 A
• 最大测试电流（环路阻抗100 Ω）：10 MHz；≥10 A
• 最大测试电流（环路阻抗100 Ω）：30 MHz；≥10 A
• 最大测试电流（环路阻抗100 Ω）：100 MHz；≥3 A
• 输出阻抗：＜100 Ω；＜100 Ω
• 阻尼因子（Q）：15 ± 5；15 ± 5
• 重复率：1 s ~ 9 s；1 s ~ 9 s
• 输出接口：N型；N型
通用参数
• 显示屏：5.7英寸TFT触摸屏
• 工作电源范围：AC 220 V，±10%，50 Hz（±5%）
• 保险丝：6A
• 最大功耗：200 W
• 机箱尺寸：6U 450 mm(W)*280 mm(H)*620 mm(D)
• 重量：约26.5 kg
• 环境温度：15℃ ~ 35℃
• 相对湿度：45% ~ 75%
• 大气压力：86 kPa ~ 106 kPa
型号与选件
• 标配附件：测试线、电源线、接地线、保险丝、使用说明书、检验报告、产品质保书
• 选配附件 1：电流注入钳；型号：BCIP-200频率范围：10 kHz ~ 200 MHz最大输入功率：100 W（持续30 min）；150 W（持续15 min）；200 W（持续5 min）接口形式 ：N type内直径：40 mm；外直径：127 mm厚度：90 mm
• 选配附件 2：电流注入钳校准夹具；型号：BCICF-200频率：DC ~ 200 MHz特性阻抗：50 Ω电压驻波比：≤2内长：100 mm；内宽：127 mm；内高：135 mm
• 选配附件 3：高压同轴负载；型号：HCL 50N频率范围：DC ~ 200 MHz阻抗：50 Ω；功率：5 W
• 选配附件 4：衰减器；型号：TFB 200频率：DC ~ 400 MHz输入阻抗：50 Ω电压衰减比：200:1衰减：DC ~ 100 MHz：46 dB ± 1 dB；100 MHz ~ 400 MHz：46 dB ± 3 dB平均功率：5 W
• 选配附件 5：宽带电流监测钳；型号：TWCM-200频率：1 kHz ~ 200 MHz内直径：40 mm；外直径：127 mm;高度：40 mm；接口形式：N type射频电流：2 A；脉冲电流：100 A
• 选配附件 6：人工电源网络；型号：LISN J50频率：9 kHz ~ 30 MHz测试电流Imax：50 A瞬时最大电流：75 A电感：50 μH；耦合电容：0.25 μF测试端子：N type
• 选配附件 7：人工电源网络；型号：LISN ML 200HVS频率：9 kHz ~ 30 MHz测试电流 Imax：200 A电感：50 μH；耦合电容：0.25 μF测试端子：N type
• 选配附件 注意：本发生器仅匹配BCIP-200和BCICF-200及FCC相关产品。：注意：本发生器仅匹配BCIP-200和BCICF-200及FCC相关产品。；注意：本发生器仅匹配BCIP-200和BCICF-200及FCC相关产品。；注意：本发生器仅匹配BCIP-200和BCICF-200及FCC相关产品。
资源下载
指标取自泰思特3CTEST 官网产品页，口径与试验条件按厂家原文，未做换算。 本页为厂家公开资料的结构化整理，选型请以厂家最新资料为准。
