泰思特3CTEST|苏州泰思特电子科技有限公司

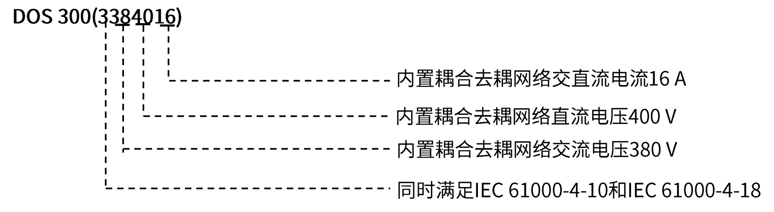

慢速阻尼振荡波模拟器 DOS 300(3384016)
3.3kV · 符合标准 7 项
产品简介
DOS 300系列阻尼振荡波模拟器可以模拟安装在高压或中压电源线、控制线和信号线上产生的可重复性瞬变现象以及由隔离刀闸切合高压母线产生的阻尼振荡磁场现象。DOS 300能够完成 IEC 61000-4-18标准要求的慢速阻尼振荡波的测试以及IEC 61000-4-10阻尼振荡磁场的测试（选配）。
核心参数
• 符合标准IEC 61000-4-18慢速阻尼振荡波形：符合标准IEC 61000-4-18慢速阻尼振荡波形
• 试验电压范围：0.2 kV ~ 3.3 kV，±10%（源端口）
• 极性：正、负（磁场有正负极模式）
• 显示屏（通用参数）：5.7英寸TFT触摸屏
• 工作电源范围（通用参数）：AC 220 V，±10%，50 Hz/60 Hz
• 保险丝（通用参数）：6 A
功能特性
• 5.7英寸彩色触摸屏前面板操作
• 最高电压可达3.3 kV
• 最高可输出持续100 A/m磁场强度（选配）
• 内置三相耦合/去耦网络，最大电流可达300 A
• LAN以太网接口，用于远程控制
应用场景
• 适用行业：消费类电子、医疗设备、航天航空
• 符合标准：IEC 3 项、GB/GB-T 3 项、ANSI 1 项
资源下载
• 慢速阻尼振荡波模拟器 DOS 300(3384016) 的全部技术指标已单独整理，见本产品详情页「详细指标」标签。
以上内容与指标均取自泰思特3CTEST（苏州泰思特电子科技有限公司）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
泰思特3CTEST · onetest 仪器资源库
泰思特3CTEST|苏州泰思特电子科技有限公司
慢速阻尼振荡波模拟器 DOS 300(3384016) 详细指标
3.3kV · 符合标准 7 项
详细指标
指标取自泰思特3CTEST 官网产品页，口径与试验条件按厂家原文，未做换算。
技术参数
• 符合标准IEC 61000-4-18慢速阻尼振荡波形：符合标准IEC 61000-4-18慢速阻尼振荡波形
• 试验电压范围：0.2 kV ~ 3.3 kV，±10%（源端口）
• 极性：正、负（磁场有正负极模式）
• 源阻抗：200 Ω ± 20%
• 上升时间：75 ns ± 20%
• 重复频率：1 Hz ~ 500 Hz可调 100 kHz (1 Hz ~ 50 Hz)、校验频率为40 Hz 1 MHz (1 Hz ~500 Hz)、校验频率为400 Hz
• 震荡频率：100 kHz、1 MHz，±10%
• 衰减率：Pk5＞Pk1的50%，Pk10＜Pk1的50%
• 脉冲持续时间：1 s ~ 99 s
• 脉冲间隔：1 s ~ 99 s
• 重复次数：1 ~ 999
• 触发方式：自动、手动
• 同步：0° ~ 360°, 1°步进设置或随机方式
• 耦合网络：内置三相交、直流自动耦合/去耦网络
• 符合标准IEC 61000-4-10阻尼振荡磁场：符合标准IEC 61000-4-10阻尼振荡磁场
• 试验电流范围：5 A ~ 120 A ，±10%
• 极性：正、负、先正后负
• 重复频率：1 Hz ~ 500 Hz可调 100 kHz (1 Hz ~ 50 Hz)、校验频率为40 Hz 1 MHz (1 Hz ~500 Hz)、校验频率为400 Hz
• 振荡频率：100 kHz、1 MHz，±10%
• 衰减率：Pk5＞Pk1的50%，Pk10＜Pk1的50%
• 脉冲持续时间：1 s ~ 99 s
• 脉冲间隔：1 s ~ 99 s
• 重复次数：1 ~ 999
通用参数
• 显示屏：5.7英寸TFT触摸屏
• 工作电源范围：AC 220 V，±10%，50 Hz/60 Hz
• 保险丝：6 A
• 最大功耗：200 W
• 仪器工作状态指示：前面板LED指示
• 仪器接地连接方式：使用扁平接地线
• 机箱尺寸：4U 450 mm(W)*190 mm(H)*620 mm(D) 22U 600 mm(W)*1250 mm(H)*800 mm(D) 35U 600 mm(W)*1850 mm(H)*800 mm(D)
• 仪器重量：6U约 30 kg 22U约 200 kg 35U约 550 kg
• 温度范围：15℃ ~ 35℃
• 湿度范围：45% ~ 75%
• 气压范围：86 kPa ~ 106 kPa

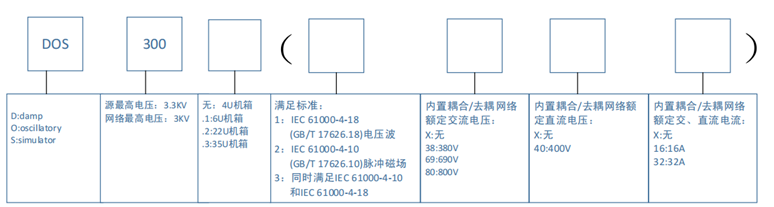

型号与选件
• 标配附件：电源线、保险丝、测试线、接地线、使用说明书、检验报告、产品质保书
• 标配附件：※ 具体附件规格及数量，请以实际装箱单为准。
• 选配附件 1：非屏蔽不对称通信线阻尼振荡波耦合去耦网络；型号：CDN 418AFL8 脉冲电压：4 kV（6 kV可定制） 耦合模式：线对线、线对地 通信频率：＜5 MHz 数据速率：高达5 MBit/s 工作电压：最大12 V DC 工作电流：最大4 A 去耦电感：20 mH 残余电压：90 V
• 选配附件 2：非屏蔽对称高速通信线阻尼振荡波耦合去耦网络；型号：CDN 418TH8 脉冲电压：4 kV（6 kV可定制） 耦合模式：4对8线非屏蔽对称 通信频率：10 MB/100 MB/1000 MB 数据速率：高达1000 MBit /s 工作电压：最大250 V DC 工作电流：最大1 A 去耦电感：20 mH 残余电压：＜10%
• 选配附件 3：数据和控制线耦合去耦网络；型号：CDN 418CAN 脉冲电压：≥3 kV 耦合模式：CAN H+CAN L同时对地 / LIN对地 通信频率：<5 MHz 数据速率：CAN 10 MBit/s；LIN 100 kBit/s 工作电压：最大12 V DC 工作电流：最大2 A 残余电压：＜25 V
• 选配附件 4：磁场线圈；型号：TCXS111 磁场强度：1 A/m ~ 400 A/m 1.26 μT ~ 504 μT 线圈因数（典型）：0.87 线圈匝数：单匝 磁场方向：90°/180° 最大通流能力：AC 120 A Max. 持续 测试时间：≤100 A/m 持续，8 h； ＞100 A/m 短时，10 s 频率范围：50 Hz/60 Hz 线圈尺寸：1000 mm (D) * 1000 mm (W) 整体线圈尺寸（含固定轴）：1400 mm (D) * 1000 mm (W) 线圈高度可调行程：500 mm 包装尺寸：1500 mm (D) * 1250 mm (W) * 200 mm (H) 重量：约10 kg
• 选配附件 5：抗扰度测试软件；型号：Corelab 兼容Windows 7 / 8 / 10 / 11操作系统。 支持以太网接口和串口通讯模式。 支持参数排程测试、测试序列，一键进行测试，操作简单。 可设置客户信息，自动生成测试报告，并支持测试报告的导出，方便用户记录实时数据。
资源下载
指标取自泰思特3CTEST 官网产品页，口径与试验条件按厂家原文，未做换算。 本页为厂家公开资料的结构化整理，选型请以厂家最新资料为准。
