Booton 覆盖10MHz至6/18/26.5/40GHz 系列宽带峰值功率传感器|Boonton (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
快速测量速度
宽动态范围（-70 dBm 至 +20 dBm）
存储在 EEPROM 中的校准因子、线性和温度补偿数据
优秀的驻波比（SWR），以减少不匹配的不确定性
精确校准和独特的可追溯性至 NIST（美国国家标准与技术研究院）
与大多数 Boonton 功率计系列兼容
宽带峰值功率传感器

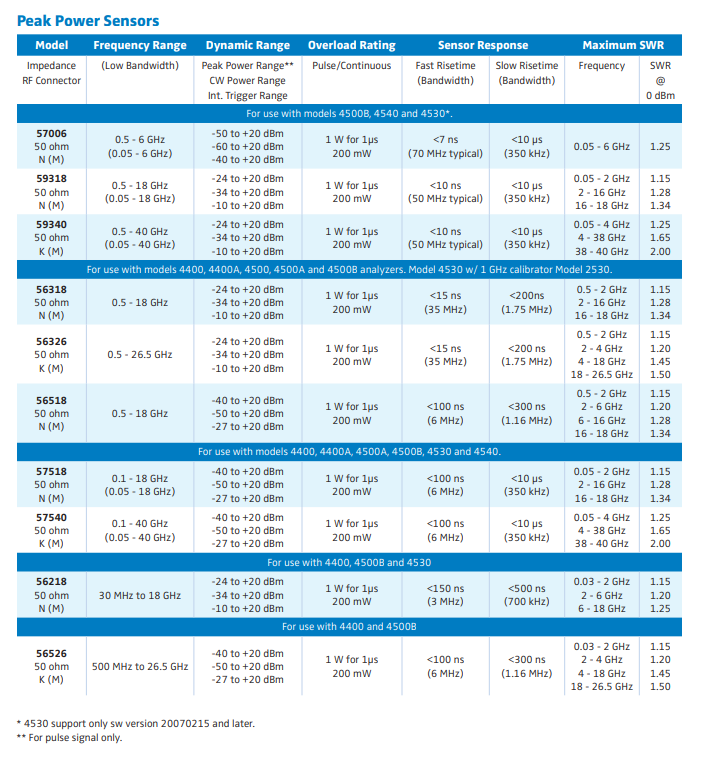

型 | 频率范围 | 动态范围 | 过载额定值 | 传感器响应 | 最大驻波比 | ||
| Impedance Connector （阻抗连接器） | （低带宽） | 峰值 Pwr Rng** CW Pwr Rng 国际 触发范围 | 脉冲/连续 | 快速上升时间（带宽） | 慢速上升时间 （带宽） | 频率 | 驻波比 @ 0 dBm |
| 适用于 4500B、4540 和 4530* 型号 | |||||||
| 57006 50 欧姆 N （公） | 0.5 - 6 GHz （0.05 - 6 GHz） | -50 至 +20 dBm -60 至 +20 dBm -40 至 +20 dBm | 1 W 用于 1μs 200 mW | <7 ns （典型值为 70 MHz） | <10 微秒 （350 kHz） | 0.05 - 6 吉赫 | 1.25 |
| 59318 50 欧姆 N （M） | 0.5 - 18 GHz （0.05 - 18 GHz） | -24 至 +20 dBm -34 至 +20 dBm -10 至 +20 dBm | 1 W 用于 1μs 200 mW | <10 ns （典型值为 50 MHz） | <10 微秒 （350 kHz） | 0.05 - 2 GHz 2 - 16 GHz 16 - 18 GHz | 1,15 1,28 1,34 |
| 59340 50 欧姆 K （M） | 0.5 - 40 GHz （0.05 - 40 GHz） | -24 至 +20 dBm -34 至 +20 dBm -10 至 +20 dBm | 1 W 用于 1μs 200 mW | <10 ns （典型值为 50 MHz） | <10 微秒 （350 kHz） | 0.05 - 4 GHz 4 - 38 GHz 38 - 40 GHz | 1,25 1,65 2,00 |
| 用于 4400、4500、4400A 和 4500A 型分析仪。4530 型，带 1 GHz 校准器，2530 型 | |||||||
| 56318 50 欧姆 N （M） | 0.5 - 18 吉赫 | -24 至 +20 dBm -34 至 +20 dBm -10 至 +20 dBm | 1 W 用于 1μs 200 mW | <15 纳秒 （35 MHz） | <200 纳秒 （1.75 MHz） | 0.5 - 2 GHz 2 - 16 GHz 16 - 18 GHz | 1,15 1,28 1,34 |
| 56326 50 欧姆 K （M） | 0.5 - 26.5 吉赫 | -24 至 +20 dBm -34 至 +20 dBm -10 至 +20 dBm | 1 W 用于 1μs 200 mW | <15 纳秒 （35 MHz） | <200 纳秒 （1.75 MHz） | 0.5 - 2 GHz 2 - 4 GHz 4 - 18 GHz 18 - 26.5 GHz | 1.15 1.20 1.45 1.50 |
| 56518 50 欧姆 N （M） | 0.5 - 18 吉赫 | -40 至 +20 dBm -50 至 +20 dBm -27 至 +20 dBm | 1 W 用于 1μs 200 mW | <100 纳秒 （6 MHz） | <300 纳秒 （1.16 MHz） | 0.5 - 2 GHz 2 - 6 GHz 6 - 16 GHz 16 - 18 GHz | 1,15 1,20 1,28 ，1,34 |
| 适用于型号 4400、4500、4400A、4500A、4500B、4530 和 4540 | |||||||
| 57518 50 欧姆 N （M） | 0.1 - 18 GHz （0.05 - 18 GHz） | -40 至 +20 dBm -50 至 +20 dBm -27 至 +20 dBm | 1 W 用于 1μs 200 mW | <100 纳秒 （6 MHz） | <10 微秒 （350 kHz） | 0.05 - 2 GHz 2 - 16 GHz 16 - 18 GHz | 1,15 1,28 1,34 |
| 57540 50 欧姆 K （M） | 0.1 - 40 GHz （0.05 - 40 GHz） | -40 至 +20 dBm -50 至 +20 dBm -27 至 +20 dBm | 1 W 用于 1μs 200 mW | <100 纳秒 （6 MHz） | <10 微秒 （350 kHz） | 0.05 - 4 GHz 4 - 38 GHz 38 - 40 GHz | 1,25 1,65 2,00 |
| 适用于 4500、4400 和 4530 | |||||||
| 56218 50 欧姆 N （M） | 30 MHz - 18 GHz | -24 至 +20 dBm -34 至 +20 dBm -10 至 +20 dBm | 1 W 用于 1μs 200 mW | <150 纳秒 （3 MHz） | <500 微秒 （700 kHz） | 0.03 - 2 GHz 2 - 6 GHz 6 - 18 GHz | 1.15 1.20 1.25 |
| 适用于 4500 和 4400 | |||||||
| 56526 50 欧姆 K （M） | 500 兆赫 - 26.5 GHz | -40 至 +20 dBm -50 至 +20 dBm -27 至 +20 dBm | 1 W 用于 1μs 200 mW | <100 纳秒 （6 MHz） | <300 微秒 （1.16 MHz） | 0.03 - 2 GHz 2 - 6 GHz 4 - 18 GHz 18 - 26.5 GHz | 1.15 1.20 1.45 1.50 |
*4530 仅支持 20070215 及更高版本的 SW 版本。
**仅适用于脉冲信号。
59318 传感器步骤文件下载
下载包含 59318 传感器步骤文件的最新 ZIP 文件
