泰思特3CTEST|苏州泰思特电子科技有限公司

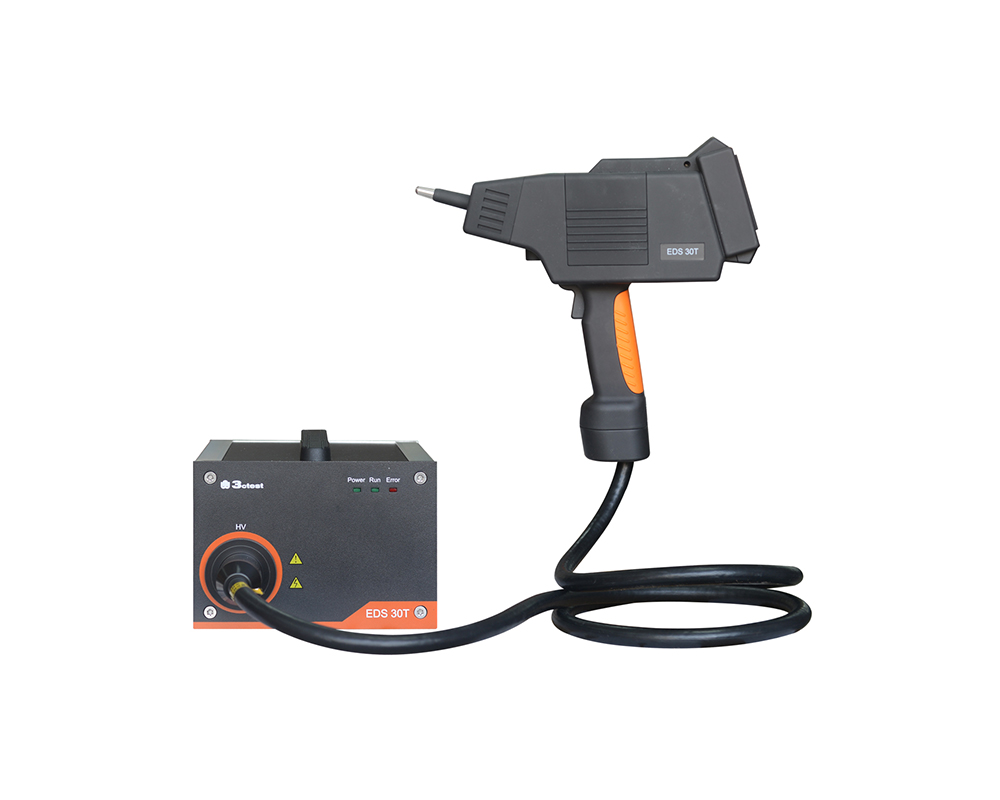

静电放电模拟器 EDS 30T
30kV · 符合标准 9 项
产品简介
EDS 30T是一款先进的智能型静电放电发生器，输出电压30 kV，也是一款自主研发生产，集放电枪头和触摸屏控制于一体的静电放电模拟器，依照IEC 61000-4-2 等要求精确地模拟静电放电脉冲干扰，根据人体工程学设计。
人体对物体或两个物体之间的静电有时会产生高达数千伏的电压，可能引起电气、电子设备的电路发生故障，甚至损坏。EDS 30T是一款先进的智能型静电放电发生器，输出电压30 kV，也是一款自主研发生产，集放电枪头和触摸屏控制于一体的静电放电模拟器，依照IEC 61000-4-2 等要求精确地模拟静电放电脉冲干扰，根据人体工程学设计。LCD触摸屏简单易操作，支持内置电池与交流适配器两种供电方式，RC模块可更换，内置温度湿度计，确保了在各种测试场合使用的可靠性。
核心参数
• 接触放电：200 V ~ 30,000 V（±5%）
• 空气放电：200 V ~ 30,000 V（±5%）
• 电压步进：100 V
• 重量（通用参数）：约12.0 kg
• 重量（静电枪）（通用参数）：约2.0 kg
• 环境温度（通用参数）：5℃ ~ 40℃
功能特性
• 人体工程学设计
• LCD触摸屏控制
• 温湿度记录和保护
• 自动极性转换
• 阻容模块可更换，自动识别
• 内置标准测试程序库
• 智能检测空气放电失效性
• 最大测试电压30 kV
应用场景
• 适用行业：消费类电子、医疗设备、电力、通讯、军工、航天航空
• 符合标准：IEC 4 项、ITU 1 项、GB/GB-T 1 项、美军 1 项、航空航天 1 项、行业 1 项
资源下载
• 静电放电模拟器 EDS 30T 的全部技术指标已单独整理，见本产品详情页「详细指标」标签。
以上内容与指标均取自泰思特3CTEST（苏州泰思特电子科技有限公司）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
泰思特3CTEST · onetest 仪器资源库
泰思特3CTEST|苏州泰思特电子科技有限公司
静电放电模拟器 EDS 30T 详细指标
30kV · 符合标准 9 项
详细指标
指标取自泰思特3CTEST 官网产品页，口径与试验条件按厂家原文，未做换算。
技术参数
• 接触放电：200 V ~ 30,000 V（±5%）
• 空气放电：200 V ~ 30,000 V（±5%）
• 电压步进：100 V
• 保持时间：大于 5 s
• 充电电阻：51 MΩ
• 极性：正、负
• 阻容模块识别：自动识别并LCD显示
• 温湿度：内置温湿度计，记录和保护功能
• 脉冲重复频率：单次/0.1/0.2/0.5/1/2/5/10/20 Hz
• 触发模式：手动&自动
• 脉冲计数：1 ~ 9,999
• 接触放电模式：150 pF / 330 Ω
• 上升时间：0.8 ns ± 25%
通用参数
• 重量：约12.0 kg
• 重量（静电枪）：约2.0 kg
• 环境温度：5℃ ~ 40℃
• 相对湿度：20% ~ 80%
• 气压范围：86 kPa ~ 106 kPa
• 工作电源：50/60 Hz（大陆地区默认AC 220 V 50 Hz）
型号与选件
• 标配附件 1：阻容模块；型号：EDS 30T-RC (150 pF / 330 Ω) 阻容模块可更换
• 标配附件 2：放电电极；型号：EDS 30T-CONT（330 Ω）接触放电枪头
• 标配附件 3：放电电极；型号：EDS 30T-AIR (V2.0)空气放电枪头
• 标配附件 4：接地线；2 m；2 m
• 标配附件 5：包装箱；手提箱；手提箱
• 标配附件 6：出厂报告；出厂报告
• 标配附件 7：操作说明书；操作说明书
• 选配附件 1：阻容模块；150 pF/2,000 Ω（EDS） 330 pF/2,000 Ω（EDS） 330 pF/330 Ω（EDS） 100 pF/1,500 Ω（EDS） 150 pF/150 Ω（EDS） 500 pF/500 Ω（EDS） 500 pF/5,000 Ω（EDS） 200 pF/0 Ω（EDS） 500 pF/0 Ω（EDS） 500 pF/100 Ω（EDS） 阻容模块可根据要求定制
• 选配附件 2：放电电极；型号：EDS30T-AIR（30 mm） 用于15 kV ~ 30 kV测试
• 选配附件 3：电池模组；型号：EDS01 8*2,600 mAh镍氢充电电池，代替AC电源。 接触放电+30 kV，1 Hz，大约8 h。 尺寸140 *100 *35 mm。重量0.5 kg
• 选配附件 4：电池充电器；型号：ACS310 用于电池盒充电
• 选配附件 5：静电光纤转串口通讯盒；型号：EDS-REMOTE 实现上位机软件对仪器的远程控制功能
• 选配附件 6：光纤；型号：HFBR4503-4513 配合EDS-REMOTE实现上位机软件对仪器的远程控制功能，线长10 m。
• 选配附件 7：PC软件；型号：Corelab 兼容Windows 7/8/10操作系统 支持以太网接口和串口通讯模式 支持参数排程测试、测试序列，一键进行测试，操作简单 可设置客户信息，自动生成测试报告，并支持测试报告的导出，方便用户记录实时数据
• 选配附件 8：静电放电试验配置（可定制）；型号：ESDD ，包含： 1. 垂直耦合板ESD-DZ，尺寸：500 mm*500 mm*3 mm 2. 水平耦合板ESD-CZ，尺寸：1,600 mm*800 mm*2 mm 3. 参考接地板 ESD-CD，尺寸：2,700 mm*1,800 mm*2 mm 4. 测试桌1,600 mm*800 mm*800 mm 5. 绝缘衬垫1,600 mm*800 mm*0.5 mm 6. 泄放电缆：ES 470-1.4（1.4米）、ES 470-1.7（1.7米）
• 选配附件 9：静电放电发生器校准装置；型号：ESDD-D 注：符合IEC 61000-4-2:2025标准要求
• 选配附件 10：静电耗散垫；型号：ESD-DM 阻抗:108 Ω / 平方单位 尺寸: 1,000 mm*1,000 mm*2.5 mm
• 选配附件 11：绝缘衬垫；尺寸: 2,000 mm*1,000 mm*2 mm
• 选配附件 12：校准装置；型号：EDS - CALA 用于IEC/EN 61000-4-2标准的电流波形校准，包括2 Ω电流靶和1m同轴电缆。
• 选配附件 13：衰减器；型号：JZ602 阻抗: 50 Ω 衰减: 20 dB
• 选配附件 14：衰减器；型号：JZ603 阻抗: 50 Ω 衰减: 30 dB
• 选配附件 15：高压分压计；型号：EDS-HVM30 用于测量静电放电模拟器空气放电模式下输出电压参数。 测试电压：最高30 kV 阻抗：20 GΩ//3 pF 衰减比：20651:1（参考值）
资源下载
指标取自泰思特3CTEST 官网产品页，口径与试验条件按厂家原文，未做换算。 本页为厂家公开资料的结构化整理，选型请以厂家最新资料为准。
