泰思特3CTEST|苏州泰思特电子科技有限公司

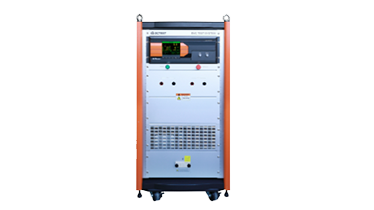

电动汽车脉冲干扰模拟器 EVPS 20
工作电压范围 220V · 符合标准 1 项
产品简介
EVPS 20 严格依据 VW 80300:2021 标准研发，支持 EHV-10 Case2、EHV-16 Case1、EHV-16 Case2 三类标准高压脉冲波形，实现三项测试一体化集成，专为车载高压电子部件开展合规脉冲测试。设备基于公司第三代开发平台搭建，配备5.7寸彩色触摸屏前面板操作，直观便捷，同时支持上位机软件远程控制，适配实验室测试与自动化集成场景。
系统配置
核心参数
• 符合标准：VW 80300:2021 EHV-10-2 Case2
• 脉冲波形特征：近似双指数波
• 脉冲电压幅值：20V ~ 200V，±10%
• 显示屏（通用参数）：5.7英寸TFT彩色触摸屏
• 工作电压范围（通用参数）：AC 220 V，±10%，50/60 Hz
• 保险丝（通用参数）：6 A
功能特性
• 严格依据 VW 80300:2021 标准研发，专为车载高压电子部件开展合规脉冲测试
• 支持 EHV-10 Case2、EHV-16 Case1、EHV-16 Case2 三类标准高压脉冲波形，实现三项测试一体化集成
• 5.7寸彩色触摸屏前面板操作，直观便捷
• 系统内置故障报警功能，异常状态即时提示
• 具备过流保护机制，保障测试过程安全可靠
• 支持实时监测并显示EUT电流
• 以太网用于PC远程控制、打印测试报告
应用场景
• 适用行业：汽车电子
• 符合标准：汽车 1 项
资源下载
• 电动汽车脉冲干扰模拟器 EVPS 20 的全部技术指标已单独整理，见本产品详情页「详细指标」标签。
以上内容与指标均取自泰思特3CTEST（苏州泰思特电子科技有限公司）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
泰思特3CTEST · onetest 仪器资源库
泰思特3CTEST|苏州泰思特电子科技有限公司
电动汽车脉冲干扰模拟器 EVPS 20 详细指标
工作电压范围 220V · 符合标准 1 项
详细指标
指标取自泰思特3CTEST 官网产品页，口径与试验条件按厂家原文，未做换算。
技术参数
• 符合标准：VW 80300:2021 EHV-10-2 Case2
• 脉冲波形特征：近似双指数波
• 脉冲电压幅值：20V ~ 200V，±10%
• 脉冲宽度：≥1ms（0-0%），开路
• 电压变化率：≥3000V/ms
• 标称输出阻抗：0.16 Ω
• 脉冲极性：仅正
• 脉冲个数：1 ~ 100
• 脉冲间隔时间：1 s ~ 99 s
• 脉冲触发方式：手动、自动、外部
• 脉冲耦合方式：脉冲耦合变压器
• 脉冲去耦方式：无，与外部电源串联叠加
• DUT带载能力：DC 1,500 V 300 A
• 符合标准：VW 80300:2021 EHV-16-1 Case 1/2
• 脉冲波形特征：近似方波
• 脉冲电压幅值：20 V ~ 200 V，±10%
• 脉冲宽度：EHV-16-1 Case1: 1 μs ~ 20 μs，±10%
• 脉冲宽度：EHV-16-1 Case2: 1 μs ~ 5 μs，±10%
• 电压变化率：1 V / ns
• 标称输出阻抗：0.16 Ω
• 脉冲持续时间：EHV-16-1 Case1: 10 ms ~ 100 ms
• 脉冲持续时间：EHV-16-1 Case2: 0.5 ms ~ 10 ms
• 脉冲极性：仅正
• 脉冲个数：1 ~ 100
• 脉冲组个数：1 ~ 100
• 脉冲组间隔时间：0.1 s ~ 99 s
• 脉冲触发方式：手动、自动、外部
• 脉冲耦合方式：耦合电容100 μF/线
• 去耦方式：大功率二极管
• DUT带载能力：DC 1,500 V 300 A
通用参数
• 显示屏：5.7英寸TFT彩色触摸屏
• 工作电压范围：AC 220 V，±10%，50/60 Hz
• 保险丝：6 A
• 最大功耗：600 VA
• 通讯方式：以太网
• 仪器工作状态指示：前面板LED指示、LCD显示
• 失效检测：失效时前面板LCD显示、并中断仪器工作
• 机箱尺寸 (宽*高*深)：22U, 600 mm(W)*1600 mm(H)*900 mm(D)，含报警灯
• 仪器重量：约140 kg
• 气压范围：86 kPa ~ 106 kPa
• 环境温度：15℃ ~ 35℃ (操作条件)
• 相对湿度：45% ~ 75% (操作条件)
型号与选件
• 标配附件：测试线、电源线、保险丝、同轴电缆、扁平接地线、急停踏板、使用说明书、检验报告、产品质保书
• 标配附件：※具体附件规格及数量，请以实际装箱单为准。
• 选配附件 1：汽车抗扰度测试软件；型号：AutoLab支持windows 7、windows 8、windows 10和windows 11。使用方便、用户界面美观、直观，各项操作功能以及标准测试库使用户可以轻松完成自定义测试程序，满足ISO 21498-2, VW 80300标准测试。
• 选配附件 2：高压人工网络；型号：AN 系列 符合标准：ISO 21498、VW 80300 输入电压范围：0 ~ 1,500 V DC 直流电流能力：最大800 A，可定制更大电流
• 选配附件 2：高压测试装置；型号：HTS 系列 符合标准：VW 80300 输入电压范围：0 ~ 1,500 V DC 直流电流能力：0 mΩ、50 mΩ 300 A 100 mΩ 200 A，200 mΩ 100 A
• 选配附件 3：电动车高压电性能综测仪；型号：EVTS 系列 符合标准：ISO 21498、VW 80300 直流电压范围：0 ~ 1,500 V DC 直流电流能力：最大600 A，可定制更大电流
• 选配附件 4：高压直流短路模拟器；型号：HDSS 系列 符合标准：ISO 21498 6.12 输入电压范围：0 ~ 1,500 V DC 短路持续电流：500 A，可定制更大电流
• 选配附件 5：宽范围可调节预充电回路测试装置；型号：RC 系列 符合标准：VW 80300 EHV-04 输入电压范围：0 ~ 1,500 V DC 电容：10 μF ~ 1,200 μF 直流电流能力：最大300 A，可定制更大电流
• 选配附件 6：纹波信号发生器；型号：RSG 系列 符合标准：ISO 21498、VW 80300 最大开路输出电压：160 Vpp 最大输出电流：200 App 频率范围：10 Hz~300 kHz
• 选配附件 7：耦合变压器；型号：TPT 系列 符合标准：ISO 21498、VW 80300 最大耦合电压：160 Vpp 最大耦合电流：400 App 直流电流能力：最大1000 A，可定制更大电流
• 选配附件 8：电动汽车抛负载模拟器；型号：EVDG 20 符合标准：VW 80300 EHV-10 脉冲电压幅值：20 V ~ 200 V 直流电流能力：最大100 A，可定制更大电流
• 选配附件 8：电动汽车脉冲干扰发生器；型号：EVPG 20 符合标准：VW 80300 EHV-16 脉冲电压幅值：20 V ~ 200 V 直流电流能力：最大100 A，可定制更大电流
资源下载
指标取自泰思特3CTEST 官网产品页，口径与试验条件按厂家原文，未做换算。 本页为厂家公开资料的结构化整理，选型请以厂家最新资料为准。
