泰思特3CTEST|苏州泰思特电子科技有限公司

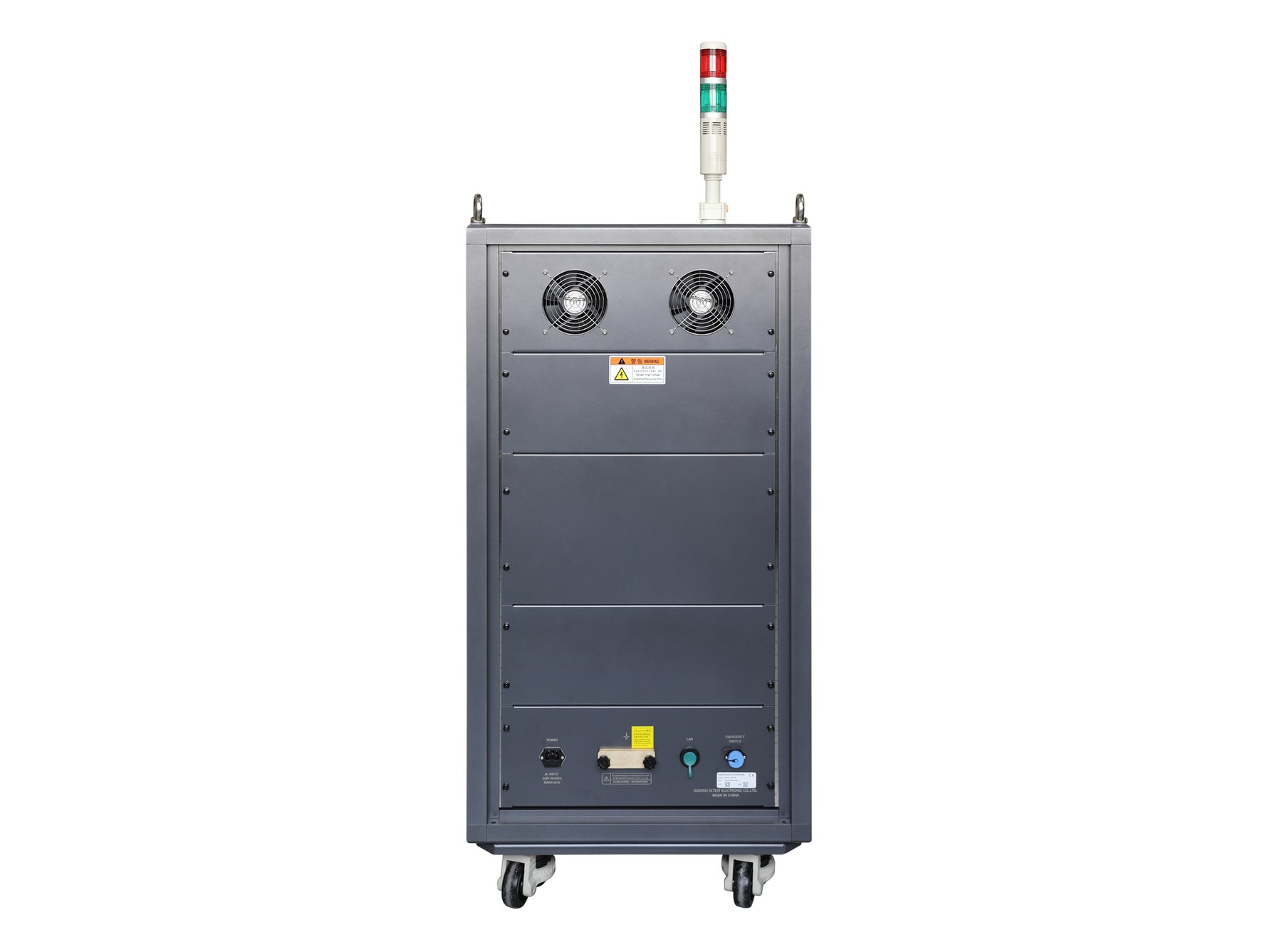

高压直流短路模拟器 HDSS 150C50
耐冲击电流 35kA · 符合标准 1 项
产品简介
本设备专为IS0 21498-2:2024的6.12短路试验而设计，用于模拟B级高压回路正、负极之间发生外部低阻抗短路故障时的极端工况，验证高压连接器、线缆、继电器、熔断器等被动部件的短路耐受能力与电气安全性。设备可控短路开关的开路阻抗≥10 MΩ，确保非测试状态下的电气隔离;闭合后短路阻抗 ≤5 mΩ，可真实还原低阻抗短路条件。试验回路支持 1 V~ 1500 V直流电压范围，持续通流能力 500 A，并具备 35 kA 峰值耐冲击电流承载能力，满足标准对瞬态短路电流的严苛要求。内置多重安全保护并支持远程控制，高效满足标准认证与研发测试需求。
系统配置
核心参数
• 标准：ISO 21498-2:2024
• 测试电压范围：Max. 1,500 V ±10%
• 测试电流范围：Max. 500 A ±10%
• 显示屏（通用参数）：7英寸TFT彩色触摸屏
• 工作电压范围（通用参数）：AC 220 V，±10%，50/60 Hz
• 保险丝（通用参数）：6 A
功能特性
• 7英寸彩色触摸屏前面板操作
• 符合ISO 21498-2:2024标准的6.12短路试验
• 试验回路支持 1 V~ 1500 V直流电压范围持续通流电流500 A、 并具备 35 kA 峰值耐冲击电流承载能力
• 内置过压、过流保护，可外置急停踏板
• EUT电压电流LCD实时显示
• 开路阻抗≥10 MΩ，短路阻抗≤5 mΩ
• 以太网用于PC远程控制、打印测试报告
应用场景
• 适用行业：汽车电子
• 符合标准：ISO 1 项
资源下载
• 高压直流短路模拟器 HDSS 150C50 的全部技术指标已单独整理，见本产品详情页「详细指标」标签。
以上内容与指标均取自泰思特3CTEST（苏州泰思特电子科技有限公司）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
泰思特3CTEST · onetest 仪器资源库
泰思特3CTEST|苏州泰思特电子科技有限公司
高压直流短路模拟器 HDSS 150C50 详细指标
耐冲击电流 35kA · 符合标准 1 项
详细指标
指标取自泰思特3CTEST 官网产品页，口径与试验条件按厂家原文，未做换算。
技术参数
• 标准：ISO 21498-2:2024
• 测试电压范围：Max. 1,500 V ±10%
• 测试电流范围：Max. 500 A ±10%
• 短路持续电流：500 A
• 耐冲击电流：35 kA
• 开路阻抗：≥10 MΩ
• 短路阻抗：≤5 mΩ
• 开关吸合等待时间(th1)：5 s ~ 100 s
• 开关闭合持续时间(th2)：5 s ~ 600 s
• 实验次数：1 ~ 100 次
• 触发方式：自动、手动、外部触发
通用参数
• 显示屏：7英寸TFT彩色触摸屏
• 工作电压范围：AC 220 V，±10%，50/60 Hz
• 保险丝：6 A
• 最大功耗：300 W
• 通讯方式：以太网
• 仪器工作状态指示：前面板LED指示、LCD显示
• 失效检测：失效时前面板LCD显示、并中断仪器工作
• 机箱尺寸 (宽*高*深)：22U, 600 mm(W)*1600 mm(H)*900 mm(D)，含报警灯
• 仪器重量：约150 kg
• 气压范围：86 kPa ~ 106 kPa
• 环境温度：15℃ ~ 35℃ (操作条件)
• 相对湿度：45% ~ 75% (操作条件)
型号与选件
• 标配附件：测试线、电源线、保险丝、同轴电缆、扁平接地线、急停踏板、使用说明书、检验报告、产品质保书
• 标配附件：※具体附件规格及数量，请以实际装箱单为准。
• 选配附件 1：汽车抗扰度测试软件；支持windows 7、windows 8、windows 10和windows 11。 使用方便、用户界面美观、直观，各项操作功能以及标准测试库使用户可以轻松完成自定义测试程序，满足ISO 21498-2, VW 80300标准测试。
• 选配附件 2：高压人工网络；型号：AN 系列 符合标准：ISO 21498、VW 80300 输入电压范围：0 ~ 1,500 V DC 直流电流能力：最大800 A，可定制更大电流
• 选配附件 2：高压测试装置；型号：HTS 系列 符合标准：VW 80300 输入电压范围：0 ~ 1,500 V DC 直流电流能力：最大300 A，可定制更大电流
• 选配附件 3：电动车高压电性能综测仪；型号：EVTS 系列 符合标准：ISO 21498、VW 80300 直流电压范围：0 ~ 1,500 V DC 直流电流能力：最大600 A，可定制更大电流
• 选配附件 4：宽范围可调节预充电回路测试装置；型号：RC 系列 符合标准：VW 80300 EHV-04 输入电压范围：0 ~ 1,500 V DC 电容：10 μF ~ 1,200 μF 直流电流能力：最大300 A，可定制更大电流
• 选配附件 5：纹波信号发生器；型号：RSG 系列 符合标准：ISO 21498、VW 80300 最大开路输出电压：160 Vpp 最大输出电流：200 App 频率范围：10 Hz~300 kHz
• 选配附件 6：耦合变压器；型号：TPT 系列 符合标准：ISO 21498、VW 80300 最大耦合电压：160 Vpp 最大耦合电流：400 App 直流电流能力：最大1000 A，可定制更大电流
• 选配附件 7：电动汽车抛负载模拟器；型号：EVDG 20 符合标准：VW 80300 EHV-10 脉冲电压幅值：20 V ~ 200 V 直流电流能力：最大100 A，可定制更大电流
• 选配附件 7：电动汽车脉冲干扰发生器；型号：EVPG 20 符合标准：VW 80300 EHV-16 脉冲电压幅值：20 V ~ 200 V 直流电流能力：最大100 A，可定制更大电流
• 选配附件 7：电动汽车脉冲干扰模拟器；型号：EVPS 系列 符合标准：VW 80300 EHV-10 & EHV-16 脉冲电压幅值：20 V ~ 200 V 直流电流能力：最大300 A，可定制更大电流
资源下载
指标取自泰思特3CTEST 官网产品页，口径与试验条件按厂家原文，未做换算。 本页为厂家公开资料的结构化整理，选型请以厂家最新资料为准。
