泰思特3CTEST|苏州泰思特电子科技有限公司

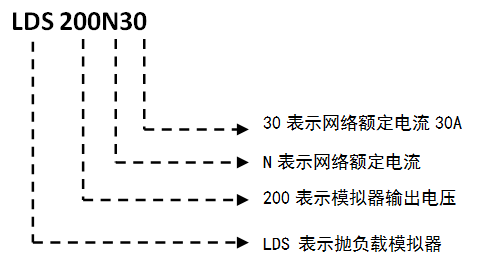

抛负载脉冲模拟器 LDS 200Nxx系列
符合标准 4 项
产品简介
LDS 200Nxx系列抛负载模拟器是模拟交流发电机正在向电池输入电流的过程当中，电池与交流发电机突然断开连接（例如：腐蚀造成的突然断开）的情况下产生的抛负载高能量脉冲，该脉冲具有很强的破坏性。LDS 200Nxx系列抛负载模拟器可以模拟非抑制或抑制集中抛负载高能量脉冲波形,持续时间达数百毫秒甚至更长。LDS 200Nxx系列所产生的抛负载脉冲可满足ISO 7637-2、ISO16750-2以及众多汽车厂家的与之相同或类似种类标准，例如福特、克莱斯勒等。通过内置箝位限幅电路，LDS 200Nxx还能产生符合国际标准和汽车厂家标准的限幅抛负载脉冲，在输出抑制电压波形时，脉冲宽度不发生变化。
测试链接示意图1:
核心参数
• ISO16750-2 TEST A/B,可满足ISO 7637-2 P5a/P5b：ISO16750-2 TEST A/B,可满足ISO 7637-2 P5a/P5b
• 脉冲幅度：30-210V
• 䈤位电压：15-100V
• 供电电压（通用参数）：AC 110/220V, ±10%,45-65Hz
• 环境温度（通用参数）：15 - 35℃
• 外形尺寸（通用参数）：450×600×266mm(6U机柜)
功能特性
• 5.7寸彩色触摸屏前面板操作；
• 可产生限幅抛负载脉冲；
• 内置可调源阻抗；
• 脉冲持续时间最高可达1200ms(内阻2Ω以上)；
• 满足更多厂家测试要求；
• 内置60V/30A或50A或100A或200A耦合器；
• 具有DUT电流检测及过流保护功能；
• 以太网RJ45接口，用于PC远程控制、打印测试报告。
应用场景
• 适用行业：汽车电子
• 符合标准：ISO 2 项、汽车 2 项
资源下载
• 抛负载脉冲模拟器 LDS 200Nxx系列 的全部技术指标已单独整理，见本产品详情页「详细指标」标签。
以上内容与指标均取自泰思特3CTEST（苏州泰思特电子科技有限公司）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
泰思特3CTEST · onetest 仪器资源库
泰思特3CTEST|苏州泰思特电子科技有限公司
抛负载脉冲模拟器 LDS 200Nxx系列 详细指标
符合标准 4 项
详细指标
指标取自泰思特3CTEST 官网产品页，口径与试验条件按厂家原文，未做换算。
技术参数
• ISO16750-2 TEST A/B,可满足ISO 7637-2 P5a/P5b：ISO16750-2 TEST A/B,可满足ISO 7637-2 P5a/P5b
• 脉冲幅度：30-210V
• 䈤位电压：15-100V
• 阻抗(Ri)：0.5-40Ω，0.1Ω可调
• 脉冲上升时间：5-10ms（自由模式下1-10ms可调，分辨率1ms）
• 脉冲持续时间：40-400ms，1ms可调
• 脉冲重复时间：15-600s，（1s可调）取决于脉冲能量
• 脉冲输出模式：单次、连续、程序控制1-9999
• 输出：可连接至TIS 700瞬变脉冲干扰模拟器
• 耦合：耦合到电池正极
• 去耦：内置二极管
• 被试设备供电：最高60V
• 被试设备供电：最大30A、50A、100A、200A
• CRO：触发示波器5V TTL信号
• 串行接口：LAN以太网RJ45
通用参数
• 供电电压：AC 110/220V, ±10%,45-65Hz
• 环境温度：15 - 35℃
• 外形尺寸：450×600×266mm(6U机柜)
• 重量：约33Kg
型号与选件
• 标配附件：主机一台、说明书、检测报告、测试线、保险丝
• 选配附件：计算机联机控制软件AUTO Lab
• 选配附件：支持windows XP and Windows7及以上，它使用方便、用户界面美观、直观，各项操作功能以及标准测试库使用户可以轻松完成自定义测试程序；
• 选配附件：它能够自动/ 手动识别所连接的Auto Lab测试设备并进行自动配置；
• 选配附件：基于模板的报告功能可以帮助用户灵活地生成测试报告。
资源下载
指标取自泰思特3CTEST 官网产品页，口径与试验条件按厂家原文，未做换算。 本页为厂家公开资料的结构化整理，选型请以厂家最新资料为准。
