泰思特3CTEST|苏州泰思特电子科技有限公司

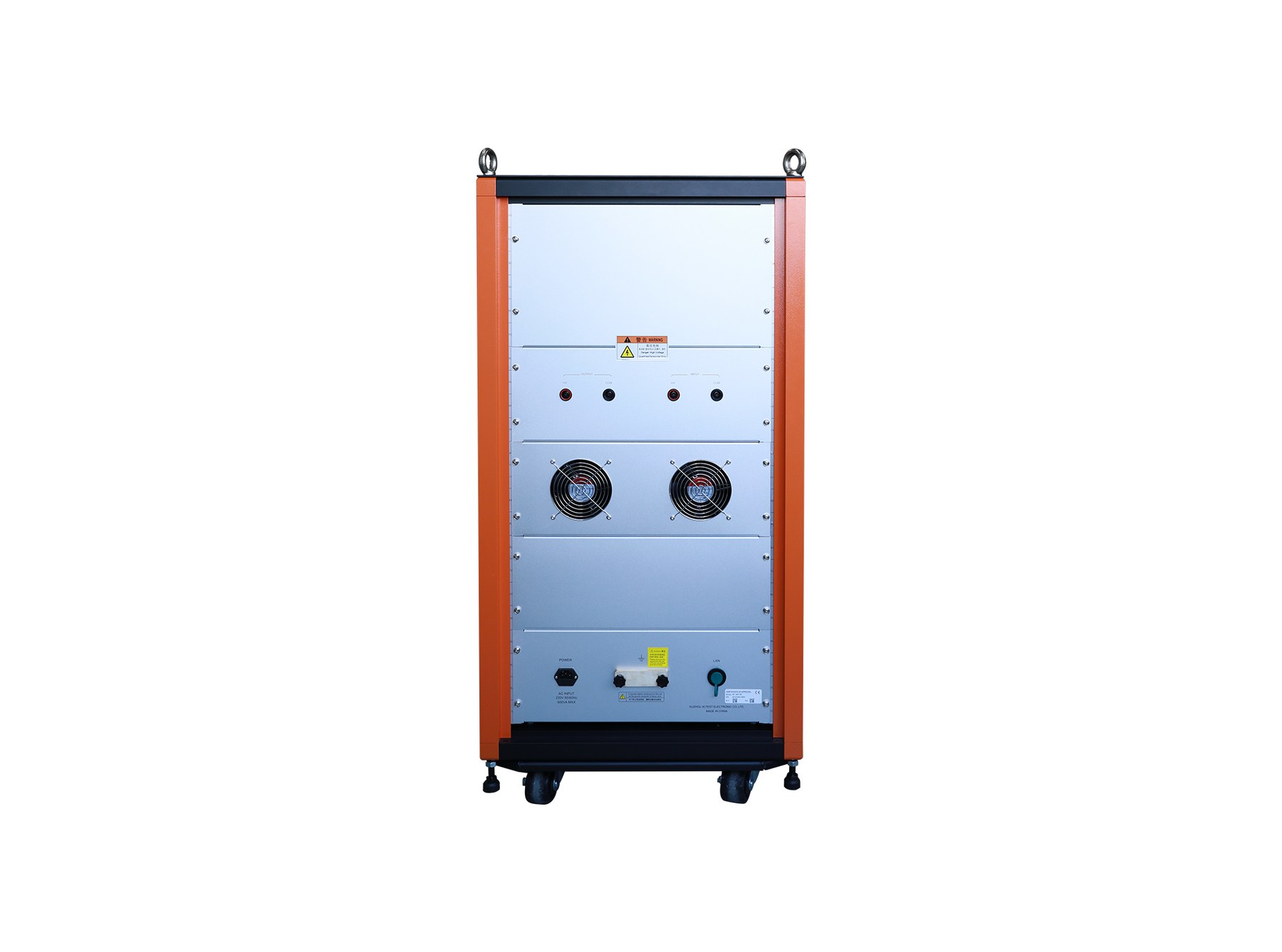

宽范围可调节预充电回路测试装置 RC 150C10
1500V · 符合标准 3 项
产品简介
基于公司第三代开发平台，依据VW 80300中的EHV-04测试要求设计。测试电压最高可达DC 1,500 V，测试电流最高可达100 A。
RC 150C10宽范围可调节预充电回路测试装置，用于验证高压储能装置中预充电电路的功能。基于公司第三代开发平台，依据VW 80300中的EHV-04测试要求设计。测试电压最高可达DC 1,500 V，测试电流最高可达100 A。可通过AutoLab软件控制示波器及试验系统，实现自动化测试。
核心参数
• 符合标准：VW 80300:2021、QMAT 5502-2023、Q/JLY J7111974A-2024
• 测试电压Vmax：1,500 V
• 测试电流Imax：100 A
• 显示屏（通用参数）：5.7英寸TFT触摸屏
• 工作电源范围（通用参数）：AC 220V±10%，50/60Hz
• 保险丝（通用参数）：6 A
功能特性
• 5.7英寸彩色触摸屏前面板操作
• 最大电压可达DC 1,500V，自带电压监测功能
• 自带电流监测功能
• 过流保护功能，保护电流设置范围1 A ~ 100 A
• 充放电时间监测功能
• 充放电电阻及电容通过控制屏自动组合，适应不同车企测试需求
• 内置开关自动切换充放电状态
• 高精度的电阻电容使测量结果更准确
• 采用安全的高电压大电流端子使操作者既安全又便捷
应用场景
• 适用行业：汽车电子
• 符合标准：汽车 3 项
资源下载
• 宽范围可调节预充电回路测试装置 RC 150C10 的全部技术指标已单独整理，见本产品详情页「详细指标」标签。
以上内容与指标均取自泰思特3CTEST（苏州泰思特电子科技有限公司）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
泰思特3CTEST · onetest 仪器资源库
泰思特3CTEST|苏州泰思特电子科技有限公司
宽范围可调节预充电回路测试装置 RC 150C10 详细指标
1500V · 符合标准 3 项
详细指标
指标取自泰思特3CTEST 官网产品页，口径与试验条件按厂家原文，未做换算。
技术参数
• 符合标准：VW 80300:2021、QMAT 5502-2023、Q/JLY J7111974A-2024
• 测试电压Vmax：1,500 V
• 测试电流Imax：100 A
• 电容：10 μF ~ 1,200 μF（精度2%，步进10 μF）
• 内阻：0 Ω ~ 6 Ω（精度2%，步进0.05 Ω）
• 放电电阻：50 Ω ~ 1,200 Ω（精度2%，步进10 Ω）
• 高压电压VES：80% ~ 99%（步进1%）
• 保持时间Th：1 s ~ 9,999 s（步进1 s）
• 结束电压VEND：5 V ~ 20 V（步进1 V）
通用参数
• 显示屏：5.7英寸TFT触摸屏
• 工作电源范围：AC 220V±10%，50/60Hz
• 保险丝：6 A
• 最大功耗：200 W
• 通讯方式：以太网LAN
• 脉冲触发方式：自动
• 安全电路：按下急停，仪器停止工作
• 失效检测：失效时前面板LCD显示，并中断仪器工作
• 仪器工作状态指示：前面板LED指示、LCD显示
• 仪器接地连接方式：使用扁平接地线
• 机箱尺寸：22U机柜 1,250 mm * 800 mm * 600 mm（L * W * H）
• 仪器重量：约185 kg
• 温度范围：15 ~ 35℃
• 湿度范围：45% ~ 75%
• 气压范围：86 kPa ~ 106 kPa
型号与选件
• 标配附件：电源线、保险丝、测试线、接地线、使用说明书、检验报告、产品质保书
• 标配附件：※ 具体附件规格及数量，请以实际装箱单为准。
• 选配附件 1：汽车抗扰度测试软件；型号：AutoLab 兼容Windows 7/8/10/11操作系统。 支持以太网接口。 可强大的排程和测试序列，一键式远程控制测试。 支持单个测试/序列测试报告导出，支持用户自定义的测试报告模板。 支持紧急停止功能，一键控制，使测试更安全。
资源下载
指标取自泰思特3CTEST 官网产品页，口径与试验条件按厂家原文，未做换算。 本页为厂家公开资料的结构化整理，选型请以厂家最新资料为准。
