泰思特3CTEST|苏州泰思特电子科技有限公司

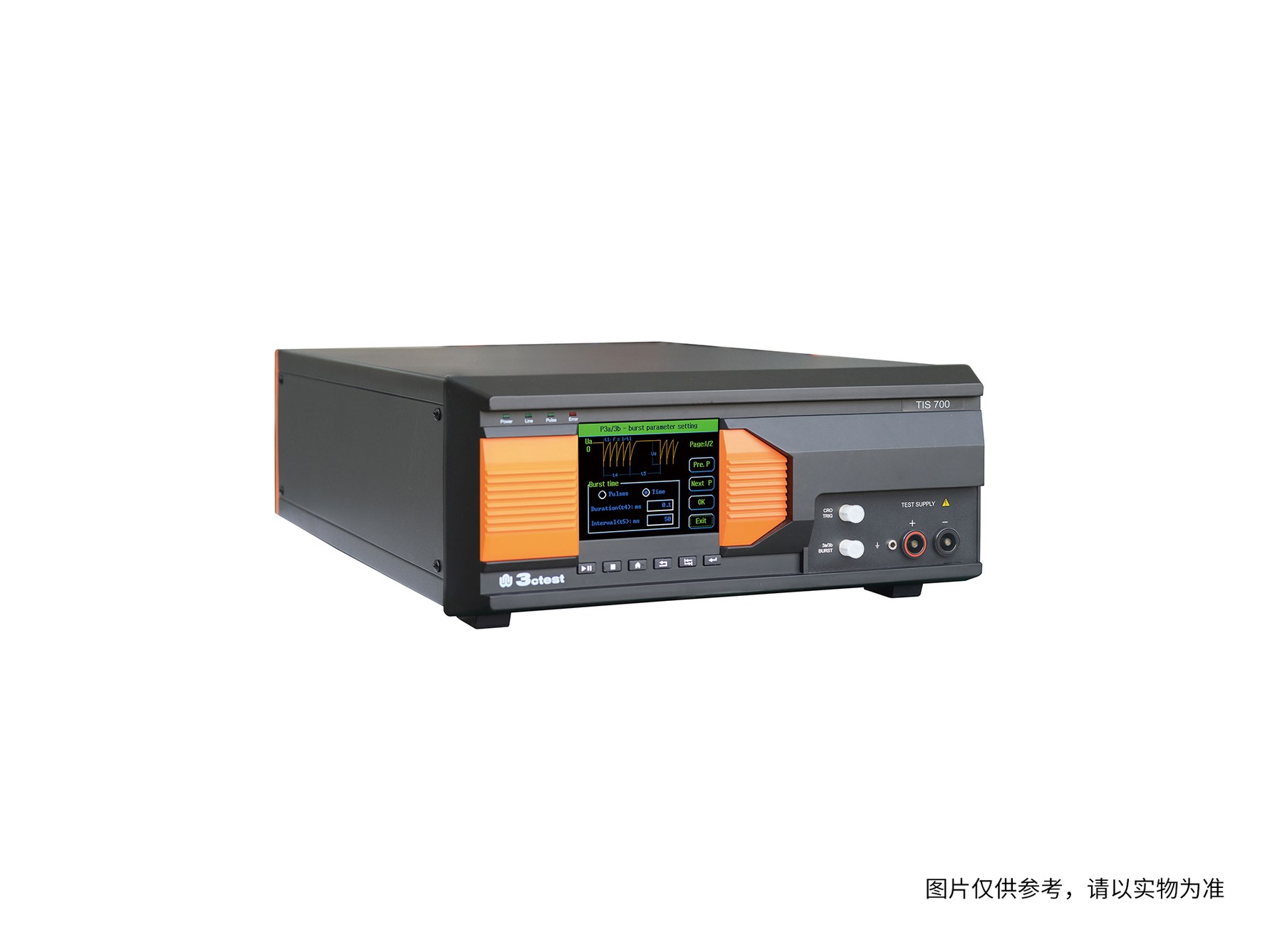

组合式汽车瞬变脉冲模拟器 TIS 700-60
符合标准 23 项
产品简介
TIS 700-60组合式汽车瞬变脉冲模拟器系列集成了ISO 7637-2标准要求的试验脉冲P1/1b /2a/3a/3b/6电源线试验以及ISO 7637-3标准要求的信号线和数据线试验。TIS 系列模拟器不仅能够满足全球众多汽车制造商的标准要求,还能根据用户需要定制各种波形模拟发生器。其具有更高的脉冲电压、频率，可以自由设定，用于寻找被测品的敏感点，远超出标准的要求。内置耦合网络的输入与LDS 200系列、APS系列的输出相连，可作为统一的中央输出端口（被试设备）。不同的模拟器均由数据总线互联、并通过以太网连接至远程PC端组成一套完整的测试系统。
测试连接示意图：
核心参数
• 测试电压（波形P1）：3 V ~ 600 V
• 极性（波形P1）：负
• 上升时间Tr：<3 μs
• 持续时间Td：0.2 ms、0.3 ms、0.5 ms、1 ms、2 ms
• 源阻抗（波形P2a）：2 Ω、4 Ω、10 Ω、20 Ω、30 Ω、50 Ω
• 试验次数（波形P2a）：1 ~ 9,999
• 脉冲个数（波形P3a/3b）：1 ~ 200
• 脉冲群间隔时间（波形P3a/3b）：50 ms ~ 999 ms
功能特性
• 5.7英寸彩色触摸屏,前面板操作
• DUT负载能力80 V、60 A
• 电源线试验脉冲P1/2a/3a/3b， 配合上位机软件可满足P1b和P6
• 信号线和数据线快慢脉冲试验
• 具有DUT电压、电流检测及过流保护功能
• 内置电源投切开关
• 内置耦合网络可作为统一的中央输出（DUT）端口
• 以太网RJ45接口，用于PC远程控制、打印测试报告
应用场景
• 适用行业：汽车电子
• 符合标准：ISO 2 项、GB/GB-T 1 项、EN 6 项、汽车 14 项
资源下载
• 组合式汽车瞬变脉冲模拟器 TIS 700-60 的全部技术指标已单独整理，见本产品详情页「详细指标」标签。
以上内容与指标均取自泰思特3CTEST（苏州泰思特电子科技有限公司）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
泰思特3CTEST · onetest 仪器资源库
泰思特3CTEST|苏州泰思特电子科技有限公司
组合式汽车瞬变脉冲模拟器 TIS 700-60 详细指标
符合标准 23 项
详细指标
指标取自泰思特3CTEST 官网产品页，口径与试验条件按厂家原文，未做换算。
波形P1
• 测试电压：3 V ~ 600 V
• 极性：负
• 上升时间Tr：0.5 μs ~ 1 μs 1.5 μs ~ 3 μs 无负载
• 持续时间Td：50 μs ± 20% 无负载 12 μs ± 20% 2 Ω匹配负载 1 ms ± 20% 无负载 1 ms ± 20% 50 Ω匹配负载 2 ms ± 20% 无负载 1.5 ms ± 20% 10 Ω匹配负载 0.2 ms ± 20% 无负载 0.3 ms ± 20% 无负载 0.5 ms ± 20% 无负载
• 源阻抗：2 Ω、4 Ω、10 Ω、20 Ω、30 Ω、50 Ω
• 试验次数：1 ~ 9,999
• DUT电压监控：10 : 1
• DUT电流监控：40 A : 1 V
• 脉冲间隔：0.2 s ~ 999 s (其中最小间隔根据输出电压)
• 耦合方式：ICC, DCC (50 μs ±20% 无负载)
波形P1b（需配合上位机软件AutoLab）
• 测试电压：3 V ~ 600 V
• 极性：负
• 上升时间Tr：<3 μs
• 持续时间Td：0.2 ms、0.3 ms、0.5 ms、1 ms、2 ms
• 源阻抗：2 Ω、4 Ω、10 Ω、20 Ω、30 Ω、50 Ω
波形P2a
• 测试电压：3 V ~ 200 V
• 极性：正
• 上升时间Tr：0.5 μs ~ 1 μs 1.5 μs ~ 3 μs 无负载
• 持续时间Td：50 μs ± 20% 无负载 12 μs ± 20% 2 Ω匹配负载 1 ms ± 20% 无负载 1 ms ± 20% 50 Ω匹配负载 2 ms ± 20% 无负载 1.5 ms ± 20% 10 Ω匹配负载 0.2 ms ± 20% 无负载 0.3 ms ± 20% 无负载 0.5 ms ± 20% 无负载
• 源阻抗：2 Ω、4 Ω、10 Ω、20 Ω、30 Ω、50 Ω
• 试验次数：1 ~ 9,999
• DUT电压监控：10 : 1
• DUT电流监控：40 A : 1 V
• 脉冲间隔：0.2 s ~ 999 s(其中最小间隔根据输出电压)
• 耦合方式：ICC, DCC
波形P3a/3b
• 测试电压：18 V ~ 700 V
• 极性：脉冲3b为正，脉冲3a为负
• 上升时间Tr：5 ns ± 30% 50 Ω负载 5 ns ± 30% 1000 Ω负载
• 持续时间Td：150 ns ± 45 ns 50 Ω负载 150 ns ± 45 ns 1,000 Ω负载
• 源阻抗：50 Ω
• 脉冲个数：1 ~ 200
• 脉冲群间隔时间：50 ms ~ 999 ms
• 脉冲频率：0.1 kHz ~ 200 kHz
• 测试持续时间：1 s ~ 50,000 s
• 耦合方式：CCC，DCC
波形P6（需配合上位机软件AutoLab）
• 测试电压：3 V ~ 600 V
• 极性：负
• 上升时间Tr：60 μs
• 持续时间Td：0.2 ms、0.3 ms、0.5 ms、1 ms、2 ms
• 源阻抗：2 Ω、4 Ω、10 Ω、20 Ω、30 Ω、50 Ω
通用参数
• DUT负载：80 V, 60 A
• 供电电压：AC 220 V，±10%，50 Hz / 60 Hz
• 触发方式：自动触发、手动触发、外部触发
• 外形尺寸：6U机箱, 450 (W)*280 (H)*620 (D) mm
• 重量：28 kg
• 环境温度：15 ℃ ~ 35 ℃
• 相对温度：35% RH ~ 85% RH（无凝露）

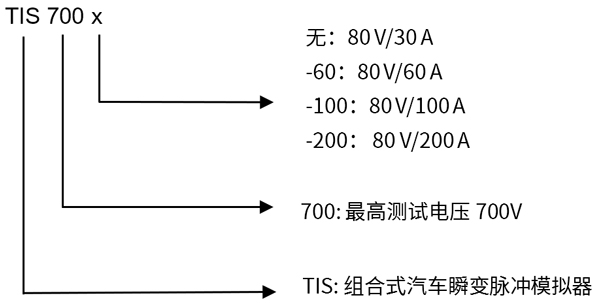

型号与选件
• 选配附件 ISO 7637-3校准附件：ISO 7637-3校准附件；ISO 7637-3校准附件；ISO 7637-3校准附件；ISO 7637-3校准附件
• 选配附件 1：电流注入钳；型号：BCIP 7637-3 频率范围：4 kHz ~ 100 MHz；型号：BCIP 7637-3 频率范围：4 kHz ~ 100 MHz
• 选配附件 2：电流注入钳校准夹具；型号：BCICF-400 频率范围：DC ~ 400 MHz 特性阻抗：50 Ω；型号：BCICF-400 频率范围：DC ~ 400 MHz 特性阻抗：50 Ω
• 选配附件 3：直接电容耦合；型号：DCC-100 nF 容值：100 nF 耐压值：200 V；型号：DCC-100 nF 容值：100 nF 耐压值：200 V
• 选配附件 4：直接电容耦合；型号：DCC-100 pF 容值：100 pF 耐压值：200 V；型号：DCC-100 pF 容值：100 pF 耐压值：200 V
• 选配附件 5：直接电容耦合；型号：DCC-470 pF 容值：470 pF 耐压值：200 V；型号：DCC-470 pF 容值：470 pF 耐压值：200 V
• 选配附件 6：电容耦合夹；型号：V-EFTC 耦合电容：100 pF ~ 200 pF， DC 5 kV；型号：V-EFTC 耦合电容：100 pF ~ 200 pF， DC 5 kV
• 选配附件 ISO 7637-2校准附件：ISO 7637-2校准附件；ISO 7637-2校准附件；ISO 7637-2校准附件；ISO 7637-2校准附件
• 选配附件 7：脉冲校准装置；型号；阻抗[Ω]
• 选配附件 7：脉冲校准装置；PVK 05；0.5
• 选配附件 7：脉冲校准装置；PVK 1；1
• 选配附件 7：脉冲校准装置；PVK 2；2
• 选配附件 7：脉冲校准装置；PVK 4；4
• 选配附件 7：脉冲校准装置；PVK 10；10
• 选配附件 7：脉冲校准装置；PVK 20；20
• 选配附件 7：脉冲校准装置；PVK 30；30
• 选配附件 7：脉冲校准装置；PVK 50；50
• 选配附件 8：同轴衰减器；型号：AT2G-40dB-4G-B 40 dB, 50 Ω，用于校准波形P3a和P3b；型号：AT2G-40dB-4G-B 40 dB, 50 Ω，用于校准波形P3a和P3b
• 选配附件 9：同轴衰减器；型号：TFB 1000 60 dB, 1000 Ω/50 Ω 用于校准波形P3a和P3b；型号：TFB 1000 60 dB, 1000 Ω/50 Ω 用于校准波形P3a和P3b
• 选配附件 其他附件：其他附件；其他附件；其他附件；其他附件
• 选配附件 10：PC控制软件；型号：Autolab 该软件支持 Windows 7/8/10/11，界面美观直观，操作简便。用户可轻松自定义测试程序及任意波形，系统能自动识别并配置 AutoLab 设备，并支持基于模板灵活生成测试报告。；型号：Autolab 该软件支持 Windows 7/8/10/11，界面美观直观，操作简便。用户可轻松自定义测试程序及任意波形，系统能自动识别并配置 AutoLab 设备，并支持基于模板灵活生成测试报告。
• 标配附件：说明书、测试线、电源线、DUT电源线、接地线, 保险丝、射频电缆、同轴电缆、校准转接头
资源下载
指标取自泰思特3CTEST 官网产品页，口径与试验条件按厂家原文，未做换算。 本页为厂家公开资料的结构化整理，选型请以厂家最新资料为准。
