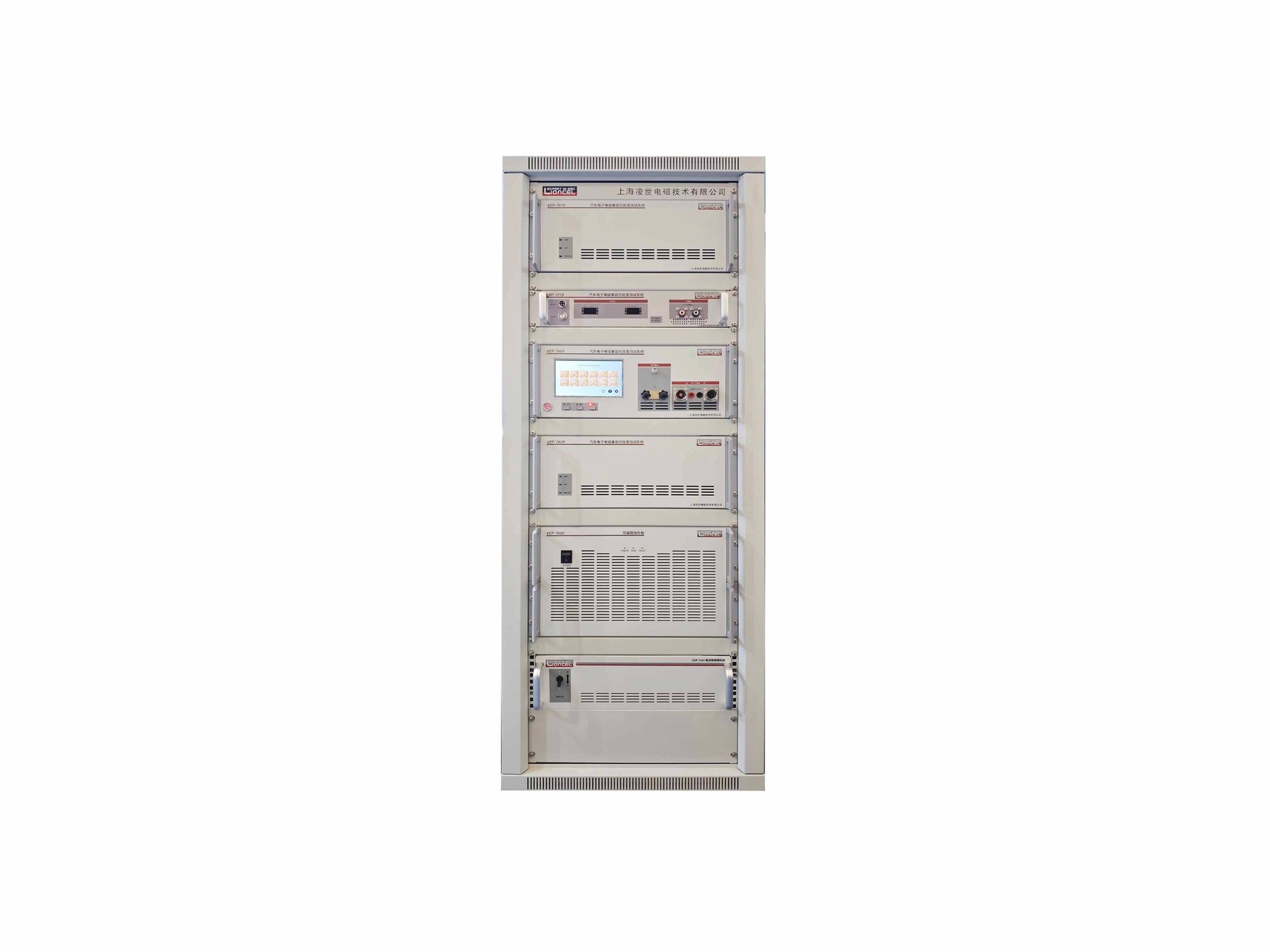

凌世VEP-7600车载电子干扰模拟测试系统，是根据国际标准化组织（ISO）制订的ISO7637-2《道路车辆—由传导和耦合产生的电磁骚扰—第2部分：电源线上的电瞬变传导骚扰》的要求研制开发的一套完整的车载电子抗扰度测试系统，利用该系统进…
KES7700是菊水（KIKUSUI）采用紧凑单元系统构成的汽车电子瞬态抗扰度测试仪。每个脉冲单元内置换浪涌发生电路，可满足ISO7637-2、ISO7637-3、ISO16750-2、JASO D001、SAE J1113等标准要求，并覆盖众多独立车厂标准。ISO7637规定Pulse 1、Pulse 2a、Pulse 3a/3b，ISO16750-2规定Pulse 5a/5b，分别模拟汽车运行时线束连接的电子设备产生的电磁现象、开关开合时的电磁耦合，以及蓄电池断开时发电机产生的抛负载浪涌。主机KES7702（50A）／KES7703（100A）最多可连接7个脉冲模块。
支持IEC61000-4-6、GB/T17626.6、YY9706、IS011452-4、GB/T33014.4等传导抗扰度及BCI大电流注入测试
TIS 700M10 3至600V 微脉冲干扰模拟器|泰思特3CTEST (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
泰思特3CTEST|苏州泰思特电子科技有限公司
微脉冲干扰模拟器 TIS 700M10
符合标准 18 项
产品简介
TIS 700M10微脉冲干扰模拟器集成了ISO 7637-2标准要求的试验脉冲P1/2a/3a/3b电源线试验以及ISO 7637-3标准要求的信号线和数据线试验。TIS 系列模拟器不仅能够满足全球众多汽车制造商的标准要求,还能根据用户需要定制各种波形模拟发生器。其具有更高的脉冲电压、频率，可以自编程设定脉冲上升、下降参数，用于寻找被测品的敏感点，远超出标准的要求。内置耦合网络的输入与LDS系列、APS系列输出相连，可作为统一的中央被试设备输出端口。不同的模拟器均由数据总线互联、并通过以太网连接至远程PC端组成一套完整的测试系统。
核心参数
• 测试电压（微脉冲 P1）：3 V ~ 600 V， 1 V步进
• 脉冲极性（微脉冲 P1）：负
• 脉冲上升时间（微脉冲 P2a）：0.5 μs ~ 1 μs
• 脉冲持续时间（微脉冲 P2a）：50 μs ± 20% 无负载
• 脉冲持续时间（可选）（电快速瞬变脉冲 P3a/3b）：100 ns ± 30 ns
• 源阻抗（电快速瞬变脉冲 P3a/3b）：50 Ω
• 脉冲幅度（自由编程 PROG RC）：3 V ~ 200 V， 1 V步进
• 阻抗(Ri)（自由编程 PROG RC）：2 Ω , 4 Ω , 5 Ω ~ 100 Ω（5Ω步进）, 200 Ω, 400 Ω , 450 Ω
功能特性
• 5.7英寸彩色触摸屏,前面板操作
• EUT负载能力80 V、100 A
• 电源线试验脉冲P1/2a/3a/3b
• 信号线和数据线快慢脉冲试验
• 具有DUT电压、电流检测及过流保护功能
• 内置电源投切开关
• 内置耦合网络可作为统一的中央输出（EUT）端口
• 以太网、RJ45接口，用于PC远程控制、打印测试报告
应用场景
• 适用行业：汽车电子
• 符合标准：ISO 2 项、GB/GB-T 2 项、EN 6 项、汽车 8 项
资源下载
• 微脉冲干扰模拟器 TIS 700M10 的全部技术指标已单独整理，见本产品详情页「详细指标」标签。
以上内容与指标均取自泰思特3CTEST（苏州泰思特电子科技有限公司）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
泰思特3CTEST · onetest 仪器资源库
泰思特3CTEST|苏州泰思特电子科技有限公司
微脉冲干扰模拟器 TIS 700M10 详细指标
符合标准 18 项
详细指标
指标取自泰思特3CTEST 官网产品页，口径与试验条件按厂家原文，未做换算。
微脉冲 P1
• 测试电压：3 V ~ 600 V， 1 V步进
• 脉冲极性：负
• 脉冲上升时间：0.5 μs ~ 1 μs
• 脉冲上升时间：1.5 μs ~ 3 μs 无负载
• 脉冲持续时间：50 μs ± 20% 无负载
• 脉冲持续时间：12 μs ± 20% 2 Ω匹配负载
• 脉冲持续时间：1 ms ± 20% 无负载
• 脉冲持续时间：1 ms ± 20% 50 Ω匹配负载
• 脉冲持续时间：2 ms ± 20% 无负载
• 脉冲持续时间：1.5 ms ± 20% 10 Ω匹配负载
• 脉冲持续时间：0.2 ms ± 20% 无负载
• 脉冲持续时间：0.3 ms ± 20% 无负载
• 脉冲持续时间：0.5 ms ± 20% 无负载
• 源阻抗：2 Ω、4 Ω、10 Ω、20 Ω、30 Ω、50 Ω
• 脉冲间隔时间：0.2 s ~ 999 s（其中最小间隔根据输出电压）
• 试验次数：1 ~ 9999
微脉冲 P2a
• 测试电压：3 V ~ 200 V， 1 V步进
• 脉冲极性：正
• 脉冲上升时间：0.5 μs ~ 1 μs
• 脉冲上升时间：1.5 μs ~ 3 μs 无负载
• 脉冲持续时间：50 μs ± 20% 无负载
• 脉冲持续时间：12 μs ± 20% 2 Ω匹配负载
• 脉冲持续时间：1 ms ± 20% 无负载
• 脉冲持续时间：1 ms ± 20% 50 Ω匹配负载
• 脉冲持续时间：2 ms ± 20% 无负载
• 脉冲持续时间：1.5 ms ± 20% 10 Ω匹配负载
• 脉冲持续时间：0.2 ms ± 20% 无负载
• 脉冲持续时间：0.3 ms ± 20% 无负载
• 脉冲持续时间：0.5 ms ± 20% 无负载
• 源阻抗：2 Ω、4 Ω、10 Ω、20 Ω、30 Ω、50 Ω
• 脉冲间隔时间：0.2 s ~ 999 s（其中最小间隔根据输出电压）
• 试验次数：1 ~ 9999
• 耦合方式：感性耦合钳法（ICC） , 直接电容耦合法（DCC）
电快速瞬变脉冲 P3a/3b
• 测试电压：18 V ~ 1000 V， 1 V 步进
• 脉冲极性：脉冲3b为正，脉冲3a为负
• 脉冲上升时间：5 ns ± 30%
• 脉冲持续时间（可选）：100 ns ± 30 ns
• 脉冲持续时间（可选）：150 ns ± 45 ns
• 源阻抗：50 Ω
• 脉冲个数：1 ~ 200
• 脉冲群持续时间：0.1 ms ~ 10 ms
• 脉冲群间隔时间：50 ms ~ 999 ms
• 脉冲频率：0.1 kHz ~ 200 kHz
• 测试持续时间：1 s ~ 50000 s
• 耦合方式：容性耦合钳法（CCC） , 直接电容耦合法（DCC）
自由编程 PROG RC
• 脉冲幅度：3 V ~ 200 V， 1 V步进
• 脉冲极性：正/负
• 阻抗(Ri)：2 Ω , 4 Ω , 5 Ω ~ 100 Ω（5Ω步进）, 200 Ω, 400 Ω , 450 Ω
• 脉冲上升时间：1 μs ~ 10 μs +0/-50%（1 μs步进）
• 脉冲持续时间：50 μs ~ 1,000 μs ± 10 %（50 μs步进）
• 脉冲持续时间：1,000 μs ~ 10,000 μs ± 10 %（500 μs步进）
• 电源断开时间t2：1 ms ~ 500 ms
• 电源断开时间点t3：0 μs ~ 150 μs
• 脉冲间隔时间：0.2 s ~ 999 s
• 试验次数：1 ~ 9999
通用参数
• 显示屏：5.7英寸TFT触摸屏
• 工作电源范围：AC 230 V，±10%，50/60Hz
• 保险丝：6A
• 最大功耗：300 W
• 用户存储空间：无穷（PC）
• 通讯方式：以太网LAN、RJ45
• 触发方式：自动触发、手动触发、外部触发
• 网络：内置耦合/去耦网络80 V / 100 A
• 外部触发输入：BNC，5 V TTL,常开节点，闭合触发
• CRO触发输出：BNC，5 V TTL
• 运行控制输入：BNC，5 V TTL
• 失效检测：失效时前面板LCD显示，并中断仪器工作
• DUT电压监视输出：BNC，10:1同轴端子输出
• DUT电流监视输出：BNC，40 A:1 V同轴端子输出
• 仪器工作状态指示：前面板LED指示、LCD显示
• 仪器接地连接方式：使用扁平接地线
• DUT电源电压注入：红黑测试线
• 机箱尺寸：19英寸/6U 446mm(W)*280mm(H)*612 mm(D)
• 仪器重量：约28 Kg
• 温度范围：15℃ ~ 35℃
• 湿度范围：45% ~ 75%
• 气压范围：86kPa ~ 106kPa
型号与选件
• 标配附件：测试线、接地线、保险丝、射频线缆、同轴线缆组件、ZJH 100转接盒、说明书、检验报告、产品质保书
• 选配附件 1：汽车抗扰度测试软件；型号：AutoLab 兼容Windows 7 / 8 / 10 / 11操作系统。 支持以太网接口和串口通讯模式。 支持参数排程测试、测试序列，一键进行测试，操作简单。 可设置客户信息，自动生成测试报告，并支持测试报告的导出，方便用户记录实时数据。；型号：AutoLab 兼容Windows 7 / 8 / 10 / 11操作系统。 支持以太网接口和串口通讯模式。 支持参数排程测试、测试序列，一键进行测试，操作简单。 可设置客户信息，自动生成测试报告，并支持测试报告的导出，方便用户记录实时数据。
• 选配附件 ISO 7637-3校准附件：ISO 7637-3校准附件；ISO 7637-3校准附件；ISO 7637-3校准附件；ISO 7637-3校准附件
• 选配附件 2：电流注入钳 BCIP7637-3；频率范围：4 kHz ~ 100 MHz；频率范围：4 kHz ~ 100 MHz
• 选配附件 3：电流注入钳校准夹具 BCICF-200；频率范围：DC ~ 200 MHz；频率范围：DC ~ 200 MHz
• 选配附件 3：电流注入钳校准夹具 BCICF-200；特性阻抗：50 Ω；特性阻抗：50 Ω
• 选配附件 4：直接电容耦合 DCC-100 nF；容值：100 nF；容值：100 nF
• 选配附件 4：直接电容耦合 DCC-100 nF；耐压值：200 V；耐压值：200 V
• 选配附件 5：直接电容耦合 DCC-100 pF；容值：100 pF；容值：100 pF
• 选配附件 5：直接电容耦合 DCC-100 pF；耐压值：200 V；耐压值：200 V
• 选配附件 6：直接电容耦合 DCC-470 pF；容值：470 pF；容值：470 pF
• 选配附件 6：直接电容耦合 DCC-470 pF；耐压值：200 V；耐压值：200 V
• 选配附件 7：电容耦合夹 V-EFTC；耦合电容：；耦合电容：
• 选配附件 7：电容耦合夹 V-EFTC；100 pF ~ 200 pF DC 5 kV；100 pF ~ 200 pF DC 5 kV
• 选配附件 ISO 7637-2校准附件：ISO 7637-2校准附件；ISO 7637-2校准附件；ISO 7637-2校准附件；ISO 7637-2校准附件
• 选配附件 8：脉冲校准装置；型号；阻抗[Ω]
• 选配附件 8：脉冲校准装置；PVK 05；0.5
• 选配附件 8：脉冲校准装置；PVK 1；1
• 选配附件 8：脉冲校准装置；PVK 2；2
• 选配附件 8：脉冲校准装置；PVK 4；4
• 选配附件 8：脉冲校准装置；PVK 10；10
• 选配附件 8：脉冲校准装置；PVK 20；20
• 选配附件 8：脉冲校准装置；PVK 30；30
• 选配附件 8：脉冲校准装置；PVK 50；50
资源下载
指标取自泰思特3CTEST 官网产品页，口径与试验条件按厂家原文，未做换算。 本页为厂家公开资料的结构化整理，选型请以厂家最新资料为准。
