泰思特3CTEST|苏州泰思特电子科技有限公司
电源线尖峰脉冲发生器 TPS-CS106
1000V · 符合标准 5 项
产品简介
TPS-CS106电源线尖峰脉冲发生器是针对GJB 151A-1997、GJB 152A-1997、GJB 151B-2013、GJB 151C-2024和MIL-STD-461F标准中的CS106测试要求而设计开发的一款产品。能够以最高100 Hz脉冲重复频率施加在EUT不接地输入电源线上，测试持续时间高达30分钟，最高满足1000 V脉冲峰值线性调节。TPS-CS106设计基于第三代智能化控制平台，独特的彩色触摸屏操作界面具有良好的人机对话功能，操作过程方便简单，只需在参数设置页面进行简单的试验需求设置，即可完成各种测试，测试过程自动执行，具有系统集成度高、控制智能化、操作简便、节省测试时间等优点。
核心参数
• 测试电压范围：TPS-CS106 0 ~ 600 V（连续可调）；0.15 μs ：0 ~ 600 V（连续可调）
• 校准电压：TPS-CS106 100 V ~ 600 V， ±10%；0.15 μs ：100 V ~ 600 V， ±10%
• GJB 151A-1997GJB 152A-1997波形参数、阻抗：TPS-CS106 0.15 μs脉冲宽度（50% ~ 0%）；≤ 0.15 μs (源阻抗< 5 Ω)
• 显示屏（通用参数）：5.7英寸TFT触摸屏
• 工作电源范围（通用参数）：AC 220 V，±10%，50/60 Hz
• 保险丝（通用参数）：6 A
功能特性
• 5.7英寸彩色触摸屏前面板操作
• 满足GJB151A、152A、151B、151C中的CS106测试要求
• 满足MIL-STD-461F中的CS106测试要求
• 脉冲重复频率最高100 Hz
• 多种故障自动判断
• EUT带载电流高达300 A
• 兼容新老标准
应用场景
• 适用行业：军工
• 符合标准：GJB 4 项、美军 1 项
资源下载
• 电源线尖峰脉冲发生器 TPS-CS106 的全部技术指标已单独整理，见本产品详情页「详细指标」标签。
以上内容与指标均取自泰思特3CTEST（苏州泰思特电子科技有限公司）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
泰思特3CTEST · onetest 仪器资源库
泰思特3CTEST|苏州泰思特电子科技有限公司
电源线尖峰脉冲发生器 TPS-CS106 详细指标
1000V · 符合标准 5 项
详细指标
指标取自泰思特3CTEST 官网产品页，口径与试验条件按厂家原文，未做换算。
技术参数
• 测试电压范围：TPS-CS106 0 ~ 600 V（连续可调）；0.15 μs ：0 ~ 600 V（连续可调）
• 测试电压范围：TPS-CS106 0 ~ 600 V（连续可调）；5 μs/10 μs ：0 ~ 1000 V（连续可调）
• 校准电压：TPS-CS106 100 V ~ 600 V， ±10%；0.15 μs ：100 V ~ 600 V， ±10%
• 校准电压：TPS-CS106 100 V ~ 600 V， ±10%；5 μs/10 μs ：100 V ~ 1000 V， ±10%
• GJB 151A-1997GJB 152A-1997波形参数、阻抗：TPS-CS106 0.15 μs脉冲宽度（50% ~ 0%）；≤ 0.15 μs (源阻抗< 5 Ω)
• GJB 151A-1997GJB 152A-1997波形参数、阻抗：TPS-CS106 5 μs脉冲宽度（50% ~ 0%）；≤ 5 μs (源阻抗< 2 Ω)
• GJB 151A-1997GJB 152A-1997波形参数、阻抗：TPS-CS106 10 μs脉冲宽度（50% ~ 0%）；≤ 10 μs (源阻抗< 1 Ω)
• GJB 151B-2013GJB 151C-2024MIL-STD-461F波形参数、阻抗：TPS-CS106 上升时间（0% ~ 100%）；1.5 μs±0.5 μs
• GJB 151B-2013GJB 151C-2024MIL-STD-461F波形参数、阻抗：TPS-CS106 下降时间（100% ~ 0%）；3.5 μs±0.5 μs
• GJB 151B-2013GJB 151C-2024MIL-STD-461F波形参数、阻抗：TPS-CS106 脉冲宽度（0% ~ 0%）；5.0 μs (1±20%) (源阻抗< 2 Ω)
• GJB 151B-2013GJB 151C-2024MIL-STD-461F波形参数、阻抗：TPS-CS106 脉冲宽度（0% ~ 0%）；10.0 μs (1±20%)(源阻抗< 1 Ω)
• GJB 151B-2013GJB 151C-2024MIL-STD-461F波形参数、阻抗：TPS-CS106 反向过冲幅度；≤ 30% Vp
• GJB 151B-2013GJB 151C-2024MIL-STD-461F波形参数、阻抗：TPS-CS106 反向过冲持续时间；≤ 20 μs
• 输出极性：TPS-CS106 正、负（0.15 μs仅正）；正、负（0.15 μs仅正）
• 触发：TPS-CS106 外部、自动、手动；外部、自动、手动
• 脉冲重复频率：TPS-CS106 标配：1 ~ 20 pps可定制配置：1 ~ 50 pps (0.15 μs) 1 ~ 100 pps (5 μs & 10 μs)；标配：1 ~ 20 pps可定制配置：1 ~ 50 pps (0.15 μs) 1 ~ 100 pps (5 μs & 10 μs)
• 外部相位同步：TPS-CS106 0° ~ 360°，电源频率50 Hz ~ 1000 Hz；可异步；0° ~ 360°，电源频率50 Hz ~ 1000 Hz；可异步
• 并联模式：TPS-CS106 耦合器内置；耦合器内置
• 串联模式：TPS-CS106 5 μs/10 μs 耦合器外置（32 A, 50 A, 100 A, 200 A, 300 A可选，更高电流可定制）0.15 μs耦合器外置（32 A, 50 A, 100 A, 200 A, 300 A 可选，更高电流可定制）；5 μs/10 μs 耦合器外置（32 A, 50 A, 100 A, 200 A, 300 A可选，更高电流可定制）0.15 μs耦合器外置（32 A, 50 A, 100 A, 200 A, 300 A 可选，更高电流可定制）
• 输出端口：TPS-CS106 4 mm插头；4 mm插头
• 校准电阻：TPS-CS106 外置；外置
通用参数
• 显示屏：5.7英寸TFT触摸屏
• 工作电源范围：AC 220 V，±10%，50/60 Hz
• 保险丝：6 A
• 最大功耗：200 W
• 机箱尺寸：4U 450mm(W)*190mm(H)*620mm(D)
• 仪器重量：约20 kg
• 温度范围：15 ℃ ~ 35 ℃
• 湿度范围：45% ~ 75%
• 气压范围：86 kPa ~ 106 kPa
型号与选件

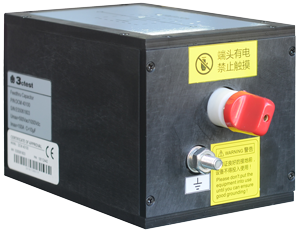

• 标配附件 1：校准电阻模块CS106-5Ω；无感电阻：5 Ω尺寸：65 mm(W)*88 mm(H)*32 mm(D)重量：0.1 kg
• 标配附件 说明书、测试线、电源线、保险丝、扁平接地线、检验报告、产品质保书※ 具体附件规格及数量，请以实际装箱单为准。：说明书、测试线、电源线、保险丝、扁平接地线、检验报告、产品质保书※ 具体附件规格及数量，请以实际装箱单为准。；说明书、测试线、电源线、保险丝、扁平接地线、检验报告、产品质保书※ 具体附件规格及数量，请以实际装箱单为准。；说明书、测试线、电源线、保险丝、扁平接地线、检验报告、产品质保书※ 具体附件规格及数量，请以实际装箱单为准。
• 标配附件 600V系统配置（50A）：：600V系统配置（50A）：；600V系统配置（50A）：；600V系统配置（50A）：
• 标配附件 1：微秒脉冲变压器TPT-600-5；用于5 μs、10 μs波形耦合耦合脉冲电压：Max 600 V 副边通流能力：Max 50 A尺寸：250 mm(W)*195 mm(H)*450 mm(D)重量：15.5 kg

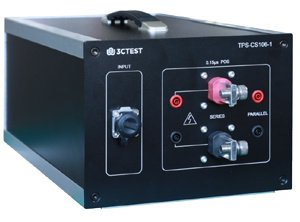

• 标配附件 2：0.15 μs波形模块TPS-CS106-100；用于输出0.15 μs波形耦合脉冲电压：Max 600 V 副边通流能力：Max 50 A尺寸：250 mm(W)*195 mm(H)*450 mm(D)重量：6.5 kg
• 标配附件 600V系统配置（300A）：：600V系统配置（300A）：；600V系统配置（300A）：；600V系统配置（300A）：
• 标配附件 3：微秒脉冲变压器TPT-600-5；用于5 μs、10 μs波形耦合耦合脉冲电压：Max 600 V 副边通流能力：Max 300 A尺寸：250 mm(W)*195 mm(H)*450 mm(D)重量：15.5 kg
• 标配附件 4：0.15 μs波形模块TPS-CS106-100；用于输出0.15 μs波形耦合脉冲电压：Max 600 V 副边通流能力：Max 300 A尺寸：250 mm(W)*195 mm(H)*450 mm(D)重量：6.5 kg
• 标配附件 1000V系统配置（50A）：：1000V系统配置（50A）：；1000V系统配置（50A）：；1000V系统配置（50A）：

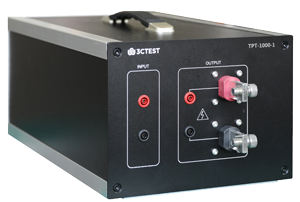

• 标配附件 1：微秒脉冲变压器TPT-1000-1；用于5 μs、10 μs波形耦合耦合脉冲电压：Max 1000 V 副边通流能力：Max 50 A尺寸：250 mm(W)*195 mm(H)*450 mm(D)重量：15.5 kg
• 标配附件 2：0.15 μs波形模块TPS-CS106-100；用于输出0.15 μs波形耦合脉冲电压：Max 600 V 副边通流能力：Max 50 A尺寸：250 mm(W)*195 mm(H)* 450 mm(D)重量：6.5 kg
• 标配附件 1000V系统配置（300A）：：1000V系统配置（300A）：；1000V系统配置（300A）：；1000V系统配置（300A）：
• 标配附件 3：微秒脉冲变压器TPT-1000-1；用于5 μs、10 μs波形耦合耦合脉冲电压：Max 1000 V 副边通流能力：Max 300 A尺寸：250 mm(W)*195 mm(H)*450 mm(D)重量：15.5 kg
• 标配附件 4：0.15 μs波形模块TPS-CS106-100；用于输出0.15 μs波形耦合脉冲电压：Max 600 V副边通流能力：Max 300 A尺寸：250 mm(W)*195 mm(H)* 450 mm(D)重量：6.5 kg
• 选配附件 1：穿心电容器 DCM 4032；电压：500 V AC ，电流：32 A电容：10 μF尺寸：115 mm(W)*115 mm(H)*260 mm(D)重量：2.5 kg
• 选配附件 2：穿心电容器 DCM 4050；电压：500 V AC ，电流：50 A电容：10 μF尺寸：115 mm(W)*115 mm(H)*260 mm(D)重量：2.5 kg
• 选配附件 3：穿心电容器 DCM 40100；电压：500 V AC ，电流：100 A电容：10 μF尺寸：115 mm(W)*115 mm(H)*260 mm(D)重量：2.5 kg
• 选配附件 4：人工电源网络 LISN J50；电压：500 V DC250 V AC 50/60Hz，135V AC 400Hz电流：50 A感量：50 μH尺寸：160 mm(W)*175 mm(H)*410 mm(D)重量：4 kg
