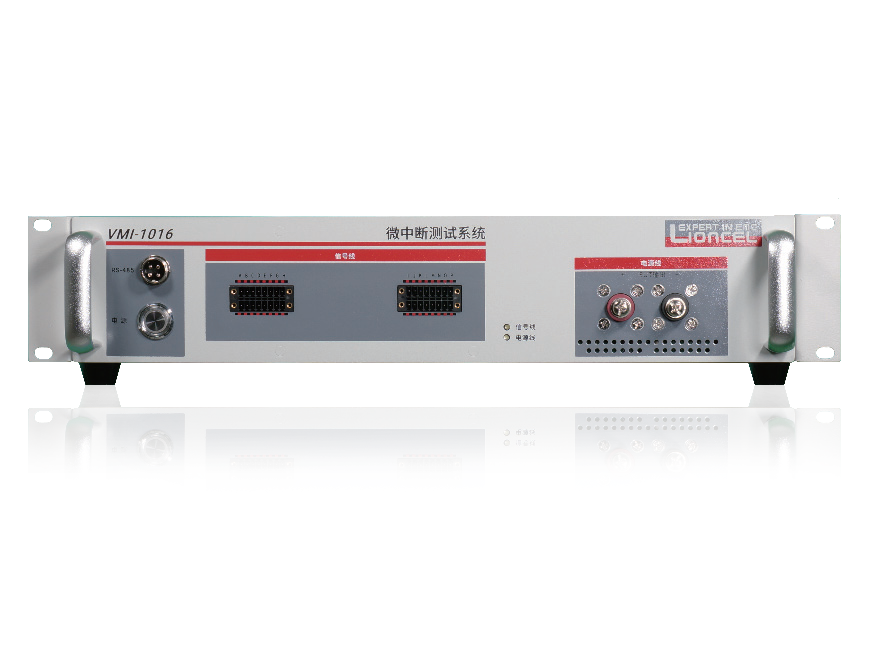

线束中断模拟器是由上海凌世专门为满足电源线和信号线的线束中断测试而研发生产的产品，模拟电源线和信号线的中断、插拔等。 是专门满足整车厂标准的测试设备。可满足 LV 124 中对于 E10, E13，E14 以及 LV 148 中对于 E4…
10.1寸电容触摸屏，基于Android开发
依据IEC61000-4-3、ISO11451-2等标准对受试设备进行射频辐射抗扰度测试
VOS 16C03 80V 电压偏移模拟器|泰思特3CTEST (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
泰思特3CTEST|苏州泰思特电子科技有限公司
电压偏移模拟器 VOS 16C03
80V · 符合标准 7 项
产品简介
VOS 16C03电压偏移模拟器严格按照长安标准VS-00.35-L-10008:2018版本中的表31脉冲10波形要求设计，EUT带载能力可达-5 V ~ +16 V DC，3 A。其具备双极性直流输出能力，内置高性能信号源，输出频率最高可达到300 kHz的高带宽，电压变化速率可达80 V/μs。
产品由PC软件AutoLab控制（本系列产品需搭配此软件使用），支持VS-00.35-L-10008:2018标准脉冲10波形输出，同样支持如DC波形、斜波、三角波、正弦波、方波、扫频波、指数波、及自定义的任意波输出，适用于各类国际标准、车厂标准的持续或瞬态干扰脉冲形式的接地偏移试验。
核心参数
• 输出电压：-5 V ~ +16 V，精度：±0.2 V
• 输出电流：3 A
• Vpp：Max 10 V（ DC - 300 kHz），精度：±0.2 V
• 工作电源范围（通用参数）：AC 220 V ±10%，50/60 Hz±5%
• 保险丝（通用参数）：6 A
• 最大功耗（通用参数）：200 W
功能特性
• 双极性四象限电源
• 电压变化速率可达80 V/μs
• 内置信号源可编辑任意波
• 输出频率最高可达到300 kHz的高带宽(无衰减)
• 支持VS-00.35-L-10008:2018版本中的表31脉冲10波形
应用场景
• 适用行业：汽车电子
• 符合标准：ISO 2 项、GB/GB-T 2 项、汽车 3 项
资源下载
• 电压偏移模拟器 VOS 16C03 的全部技术指标已单独整理，见本产品详情页「详细指标」标签。
以上内容与指标均取自泰思特3CTEST（苏州泰思特电子科技有限公司）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
泰思特3CTEST · onetest 仪器资源库
泰思特3CTEST|苏州泰思特电子科技有限公司
电压偏移模拟器 VOS 16C03 详细指标
80V · 符合标准 7 项
详细指标
指标取自泰思特3CTEST 官网产品页，口径与试验条件按厂家原文，未做换算。
技术参数
• 输出电压：-5 V ~ +16 V，精度：±0.2 V
• 输出电流：3 A
• Vpp：Max 10 V（ DC - 300 kHz），精度：±0.2 V
• 内部信号源：内部信号源
• 频率范围：DC ~ 500 kHz
• 波形类型：DC波形、斜波、三角波、正弦波、方波、扫频波、指数波、示波器存储数据波形、用户自定义编辑波形，不规则无规律任意波
• 可设波形参数：幅度、持续时间、频率、DC偏移、整流、周期占空比、相位角、触发
• 幅度和偏置变化：静态、线性
• 频率变化：静态、线性 线性步进范围：10 Hz ~ 10 kHz 对数步进范围：1% ~ 100%
• 开始、结束相位控制：0° ~ 359°，1°步进设置
• 整流：无、正、负、桥式整流
• 引入文件类型：CSV
• 引入文件波形点数：8 k
• 构成波形的片段：每个波形可达1,000个片段，每个片段可由若干种类波形构成
• 段持续时间：DC波形 ：10 μs ~ 299 h 三角波、正弦波、方波、扫频波：1 ms ~299 h 指数波、示波器存储数据波形：1 ms ~ 20 s
• 次数：1 ~ 9,999次
通用参数
• 工作电源范围：AC 220 V ±10%，50/60 Hz±5%
• 保险丝：6 A
• 最大功耗：200 W
• 通讯方式：以太网LAN、RJ45
• 仪器工作状态指示：前面板LED指示、LCD显示
• 仪器接地连接方式：使用扁平接地线
• 机箱尺寸：4U 450 mm(W)*190 mm(H)*620 mm(D)
• 仪器重量：约16.5 kg
• 温度范围：15℃ ~ 35℃
• 湿度范围：45% ~ 75%
• 气压范围：86 kPa ~ 106 kPa
型号与选件
• 选配附件 1：汽车抗扰度测试软件；型号：AutoLab 支持windows 7、windows 8、windows 10和windows 11。它使用方便、用户界面美观、直观，各项操作功能以及标准测试库使用户可以轻松完成自定义测试程序它能够自动/手动识别所连接的AutoLab测试设备并进行自动配置基于模板的报告功能可以帮助用户灵活地生成测试报告。
• 标配附件：电源线、测试线、接地线、保险丝、使用说明书、检验报告、产品质保书
• 标配附件：※ 具体附件规格及数量，请以实际装箱单为准。
资源下载
指标取自泰思特3CTEST 官网产品页，口径与试验条件按厂家原文，未做换算。 本页为厂家公开资料的结构化整理，选型请以厂家最新资料为准。
