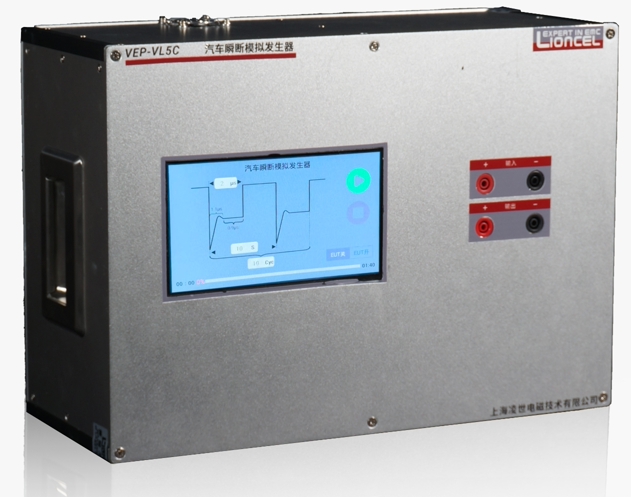

VEP-VL5C 瞬态测试波形发生器是凌世研发生产的满足长安汽车VS-00.34-L-10002 标准中瞬态脉冲测试要求的产品。该产品增加了 波形5C 的测试要求，模拟电动汽车蓄电池瞬断现象。
50kV 静电输出能力，在国内同类型产品中输出水平出色
VTS 200 13.5V 汽车瞬态脉冲发生器|泰思特3CTEST (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
泰思特3CTEST|苏州泰思特电子科技有限公司
汽车瞬态脉冲发生器 VTS 200
DC最大输出电流 10A · 符合标准 2 项
产品简介
本产品满足Ford EMC-CS-2009和FMC1278-2016标准中汽车电子设备测试的瞬态脉冲发生器。使用标准中描述的器件产生规定的脉冲，如CI 220 A1，A2-1，A2-2，C-1和C-2，CI 260 F和RI 130 A2-1和A2-2。对于RI 130测试，发生器提供BNC同轴输出，用于连接特定测试所需的测试夹具。
设计原理：
核心参数
• DC最大输入电压：DC 13.5 V
• DC最大输出电流：10 A -20 A（标配10 A继电器）
• 符合 EMC-CS-2009FMC1278-2016标准（测试程序）：CI 260: F
• 输入（输入、输出）：4 mm 安全实验室接头，用于直流供电
• 输出（输入、输出）：4 mm 安全实验室接头，用于 CI 220 和 CI 260 测试；50 ohm BNC 接头用于 RI 130 测试
• RI130（输出波形和电流值）：输出波形 A2-1；Mode 2；施加时间 *1 60；最大输出电压 *2；输出端 SOURCESINK
• CI220（输出波形和电流值）：输出波形 A1；Mode 1；施加时间 *1 120；最大输出电压 10；输出端 PULSE A，F+GND-
• 保险丝（通用参数）：20 A，用于被试设备供电电流
应用场景
• 适用行业：汽车电子
• 符合标准：汽车 2 项
资源下载
• 汽车瞬态脉冲发生器 VTS 200 的全部技术指标已单独整理，见本产品详情页「详细指标」标签。
以上内容与指标均取自泰思特3CTEST（苏州泰思特电子科技有限公司）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
泰思特3CTEST · onetest 仪器资源库
泰思特3CTEST|苏州泰思特电子科技有限公司
汽车瞬态脉冲发生器 VTS 200 详细指标
DC最大输出电流 10A · 符合标准 2 项
详细指标
指标取自泰思特3CTEST 官网产品页，口径与试验条件按厂家原文，未做换算。
技术参数
• DC最大输入电压：DC 13.5 V
• DC最大输出电流：10 A -20 A（标配10 A继电器）
• 测试模式：序列或无限循环
• 电阻R1：51 Ω, 25 W
• 电阻R2：220 Ω± 5%, 2 W
• 电阻R3：33 Ω± 5%, 10 W
• 电阻R4：6 Ω± 5%, 50 W
• 电容C1：100 nF 电容, 400 V
• 电感L1：5 uH 电感
• 电感L2：100 mH 电感
• 二极管D1：稳压二极管, 39 V, 5 W
• 晶体管Q1：NPN 晶体管
• SW0 - SW4：单投开关
• RLY1：12 V AC 继电器, NC contact used(Potter & Brumfield KUP-14A15-12)
测试程序
• 符合 EMC-CS-2009FMC1278-2016标准：CI 220: A1, 模式 M1, M2CI 220: A2-1, 模式 M1, M2, M3CI 220: A2-2, 模式 M1, M2, M3CI 220: C-1, 模式 M2, M3CI 220: C-2, 模式 M2 和 M3
• 符合 EMC-CS-2009FMC1278-2016标准：CI 260: F
• 符合 EMC-CS-2009FMC1278-2016标准：RI 130: A2-1, 模式 M2 和 M3RI 130: A2-2, 模式 M2 和 M3需使用 Ford 标准推荐的测试夹具
输入、输出
• 输入：4 mm 安全实验室接头，用于直流供电
• 输出：4 mm 安全实验室接头，用于 CI 220 和 CI 260 测试；50 ohm BNC 接头用于 RI 130 测试
• LED 指示灯：显示：- 测试状态- 测试项 (ID)- 波形- 模式
输出波形和电流值
• RI130：输出波形 A2-1；Mode 2；施加时间 *1 60；最大输出电压 *2；输出端 SOURCESINK
• RI130：输出波形 A2-1；Mode 3；施加时间 *1 60；最大输出电压 *2；输出端 SOURCESINK
• RI130：输出波形 A2-2；Mode 2；施加时间 *1 60；最大输出电压 *2；输出端 SOURCESINK
• RI130：输出波形 A2-2；Mode 3；施加时间 *1 60；最大输出电压 *2；输出端 SOURCESINK
• CI220：输出波形 A1；Mode 1；施加时间 *1 120；最大输出电压 10；输出端 PULSE A，F+GND-
• CI220：输出波形 A1；Mode 2；施加时间 *1 120；最大输出电压 10；输出端 PULSE A，F+GND-
• CI220：输出波形 A2-1；Mode 1；施加时间 *1 120；最大输出电压 10；输出端 PULSE A，F+GND-
• CI220：输出波形 A2-1；Mode 2；施加时间 *1 20；最大输出电压 10；输出端 PULSE A，F+GND-
• CI220：输出波形 A2-1；Mode 3；施加时间 *1 20；最大输出电压 10；输出端 PULSE A，F+GND-
• CI220：输出波形 A2-2；Mode 1；施加时间 *1 20；最大输出电压 10；输出端 PULSE A，F+GND-
• CI220：输出波形 A2-2；Mode 2；施加时间 *1 20；最大输出电压 10；输出端 PULSE A，F+GND-
• CI220：输出波形 A2-2；Mode 3；施加时间 *1 20；最大输出电压 10；输出端 PULSE A，F+GND-
• CI220：输出波形 C-1；Mode 2；施加时间 *1 20；最大输出电压 50；输出端 PULSE C，F+GND-
• CI220：输出波形 C-1；Mode 3；施加时间 *1 20；最大输出电压 50；输出端 PULSE C，F+GND-
• CI220：输出波形 C-2；Mode 2；施加时间 *1 20；最大输出电压 50；输出端 PULSE C，F+GND-
• CI220：输出波形 C-2；Mode 3；施加时间 *1 20；最大输出电压 50；输出端 PULSE C，F+GND-
• CI 260：输出波形 F；Mode -；施加时间 *1 60；最大输出电压 10；输出端 PULSE A，F+GND-
通用参数
• 保险丝：20 A，用于被试设备供电电流
• 保护：针对过压和反极性提供电子保护
• 供电电源：12 V电池/电源故障模拟器APS或APG系列
• 环境温度：15-35 ℃
• 相对温度：35%-85% RH（无凝露）
• 外形尺寸：335 x310 x195 mm
• 重量：约7.2 kg
型号与选件
• 随机标配：测试线、保险丝、接地线、BNC连接线、检测报告、质保书、说明书
• 选配附件 测试夹具TF 1315：外观尺寸：1345mm*110mm*152mm重量：约5Kg
• 选配附件 继电器KUP-14A15-12：开关电压：12V开关电流：10A触点方式：3PDT
资源下载
指标取自泰思特3CTEST 官网产品页，口径与试验条件按厂家原文，未做换算。 本页为厂家公开资料的结构化整理，选型请以厂家最新资料为准。
