武汉精测 武汉精测电子集团股份有限公司

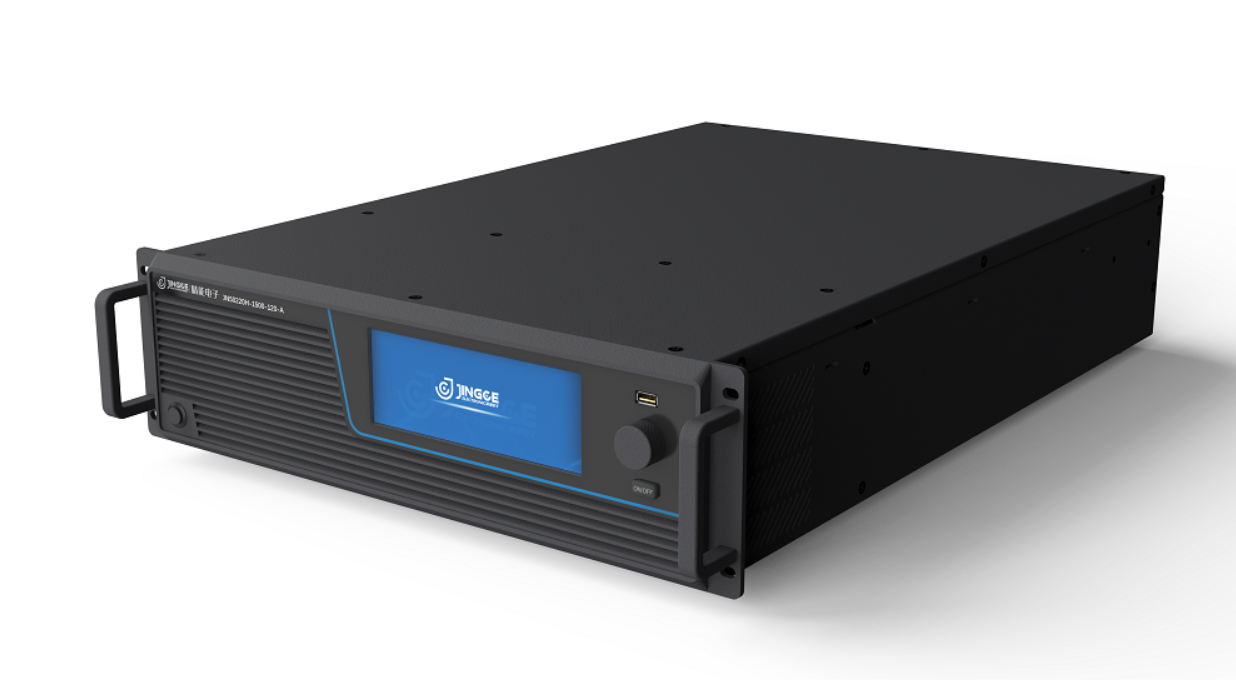

JN502系列 可编程双向高压直流电源
15 kW / 30 kW 双向 · 高压档 1500 V · 效率 ≥0.95
产品简介
是一款高功率密度的直流电源设备，具备电源及回馈式双向电源的特性，双向无缝切换，高精度、高动态特性易于实现多样化的输出要求，适用于新能源行业光伏、储能、半导体等多种测试需求场景。该设备采用双向功率拓扑和数字控制方案，实现高质量输出、高度动态性能和稳定的功率输出，具备基本的恒定电压模式（CV）、恒定电流模式（CC）、恒定电阻模式（CR）及恒定功率模式（CP）。
核心参数
• 交流输入线制：三相三线制+PE
• 额定输入电压及频率：380 VAC / 50 Hz
• 输入电压及频率范围：342 至 456 VAC；频率 50 Hz±3 Hz 或 60 Hz±3 Hz
• 开机冲击电流：≤50 A
• 功率因数：≥0.99
功能特性
• 双向能量传递，源/载模式自动无缝切换，可将直流侧能量高效率回馈至电网侧，节能环保
• 高功率密度：19 英寸/3U 结构设计，15 kW/30 kW 输入输出功率
• 输出/输入电压高低档切换：高档位支持额定电压额定电流输出，低档位支持 1/3 额定电压、3 倍额定电流输出
• 电压电流斜率可自定义，应用场景更广泛
• 具有百兆以太网
• 前面板 USB 口可用于内部程序在线升级
• 配备 6.8 寸触控显示屏，人机交互直观便捷
• 采用 16 位高精度高速 A/D 转换芯片量测电压、电流等参数
• Sense 远端补偿功能，可对功率线路的压降进行补偿
• 硬件保护和软件保护功能完善
应用场景
• 适用场景：新能源行业的光伏、储能测试，以及半导体等测试需求
资源下载
• JN502系列 可编程双向高压直流电源 的全部技术指标已单独整理，见本产品详情页「详细指标」标签。
以上内容与指标均取自武汉精测（武汉精测电子集团股份有限公司）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
武汉精测电子集团股份有限公司 · onetest 仪器资源库
武汉精测 武汉精测电子集团股份有限公司
JN502系列 可编程双向高压直流电源 详细指标
15 kW / 30 kW 双向 · 高压档 1500 V · 效率 ≥0.95
详细指标
指标取自武汉精测《JN502系列双向高压直流电源用户手册.pdf》的规格参数章节，量程与精度按手册原文，未做换算。
交流指标
• 交流输入线制：三相三线制+PE
• 额定输入电压及频率：380 VAC / 50 Hz
• 输入电压及频率范围：342 至 456 VAC；频率 50 Hz±3 Hz 或 60 Hz±3 Hz
• 开机冲击电流：≤50 A
• 功率因数：≥0.99
• 电流总谐波失真度（THD）：＜5%
• 最大效率：≥0.95
直流输出（源模式）
• 输出电压：高档模式 ≤1500 V / 低档模式 ≤500 V
• 输出电流 15 kW 机型：高档 ≤40 A / 低档 ≤120 A
• 输出电流 30 kW 机型：高档 ≤60 A / 低档 ≤180 A
• 输出功率：≤15000 W（15H 机型）/ ≤30000 W（30H 机型）
• 输出电压设置范围：高档 0 至 1550 V / 低档 0 至 520 V
• 输出电流可调节范围 15 kW 机型：高档 0.5 至 42 A / 低档 0.5 至 132 A
• 输出电流可调节范围 30 kW 机型：高档 0.5 至 63 A / 低档 0.5 至 189 A
• 功率调节范围：0 至 21000 W（15H）/ 0 至 31000 W（30H）
直流输出（载模式）
• 输出电压：高档模式 ≤1500 V / 低档模式 ≤500 V
• 输出电流：与源模式相同（15H：40 A/120 A；30H：60 A/180 A）
• 输出功率：≤15000 W（15H）/ ≤30000 W（30H）
设定精度与分辨率
• 电压设置精确度（25±5 ℃）：≤±0.02% FS
• 电压设置 / 显示分辨率：10 mV / 10 mV
• 电流设置精确度（25±5 ℃）：≤±0.04% FS
• 电流设置 / 显示分辨率：10 mA / 10 mA
• 输出功率精确度：≤±25 W
• 输出功率显示分辨率：0.1 W
• 电压纹波有效值（20 MHz 带宽）：≤500 mV
• 输出电压斜率设定范围：0.001 至 10 V/ms
• 电流斜率设定范围：0.001 至 4 A/ms
保护
• 输出过压保护（OVP）：软件设定：高档 0 至 1650 V / 低档 0 至 550 V
• 输出过流保护（OCP）15H：高档 0 至 44 A / 低档 0 至 132 A
• 输出过流保护（OCP）30H：高档 0 至 66 A / 低档 0 至 198 A
• 输出过功率保护（OPP）：0 至 16000 W（15H）/ 0 至 32000 W（30H）
• 输出关闭电压下降时间：从 100% 电压降至 10 V ＜1 s
型号与选件
• JN50215H-1500-120：15000 W · 高压档 1500 V/40 A · 低压档 500 V/120 A
• JN50230H-1500-180：30000 W · 高压档 1500 V/60 A · 低压档 500 V/180 A
武汉精测官网 www.wuhanjingce.com 产品页与官方产品手册，采集于 2026-10-22
