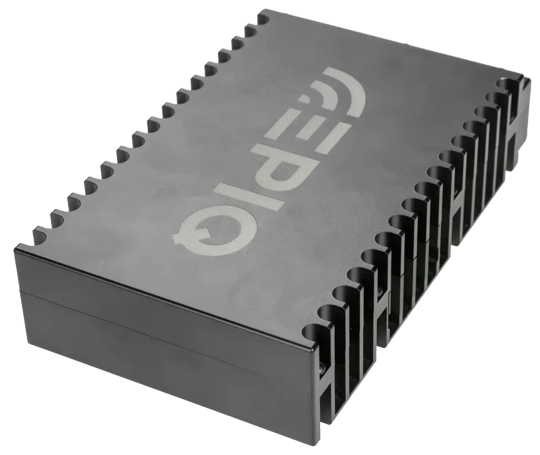

VITA 90 标准的完整射频开发系统，用于快速验证 VNX+ 形态下的 AI/ML 载荷。

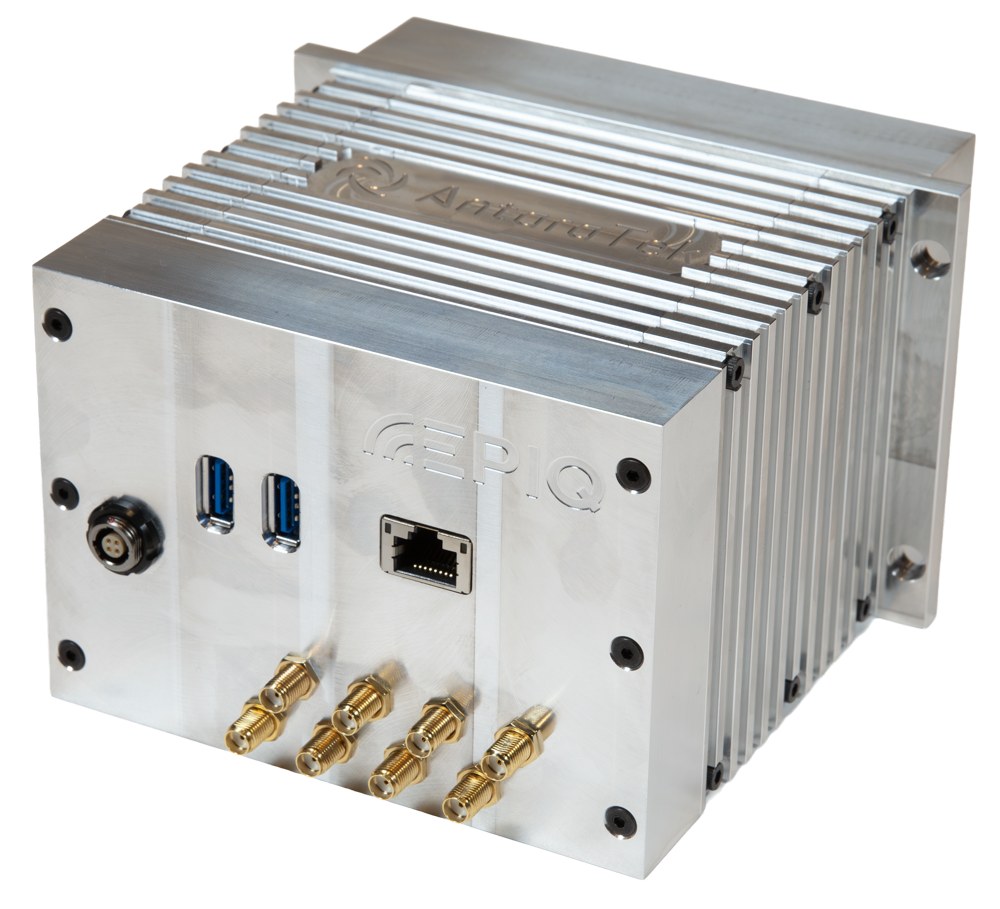

四通道相参、双 NV100 架构的边缘智能 SDR，面向波束形成与多频段并行。

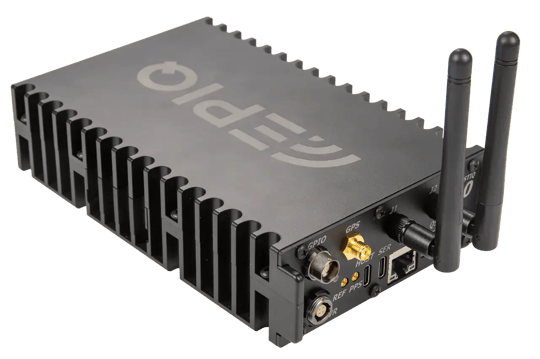

以 NV100 为射频内核、Orin NX 为算力内核的低 SWaP-C 边缘智能 SDR 平台。
- «
- 1
- »
Matchstiq V40 1MHz至9GHz 2GHz瞬时带宽 直采软件无线电|Epiq Solutions (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
Epiq Solutions

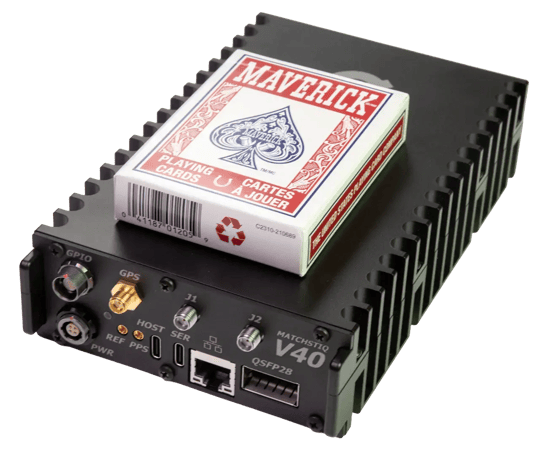

Matchstiq V40 直采式宽带软件无线电
1MHz至9GHz 直接采样 · 2GHz 瞬时带宽 · 1收1发 · Versal SoC
产品简介
V40 是 Epiq 产品线里带宽最宽的一台：单通道 2GHz 瞬时带宽，靠 ADI AD9084 MxFE 直接采样到 9GHz，不再经过超外差变频。
直采的好处是没有镜像和混频杂散，宽带内的幅相一致性好做；
代价是通道数只有 1 收 1 发，选它就是为了那 2GHz。
AMD Versal 自适应 SoC 承担数字化与处理，片上可定义大量 DDC/DUC——单个物理通道可以在 2GHz 窗口内切成很多窄带数字通道。
三种用法：本地跑自研 FPGA IP、当 100GbE 上的 VITA 49 流设备、或者两者同时。
50 立方英寸、40W，属于早期访问（Early Access）阶段产品。
2GHz 瞬时带宽的直采式 SDR，在低 SWaP 封装内提供宽带监测与快扫能力。
核心参数
• 频率范围：1 MHz至9 GHz
• 最大瞬时带宽：2,000 MHz
• 最大接收通道：1
• 最大发射通道：1
• 无杂散动态范围 SFDR（典型）：70 dB
• 板载 CPU：Yes
• 板载 GPU：No
• 功耗（典型）：40 W
• 重量：2.2 lb. 1 kg
• 数据接口：100 GbE
功能特性
• 9GHz 直接采样：AD9084 MxFE 直接对射频采样，省掉变频级带来的镜像与杂散。
• 2GHz 瞬时带宽：收发均可在 2GHz 窗口内工作，适合宽带信号与快扫。
• 通道化灵活：单个物理通道可定义大量 DDC/DUC，宽带窗口切成多路窄带。
• 三种运行模式：本地自研 IP、100GbE VITA 49 流设备，或两者并行。
• 低延迟架构：数字链路延迟低，配合快速跳频与极快扫速。
• ≤50 立方英寸 / 40W：宽带能力塞进低 SWaP 封装。
应用场景
• 宽带信号侦收：2GHz 一次采全，宽带信号不用拼接。
• 快速频谱扫描：扫速与跳频速度是设计重点。
• 电子对抗：宽带干扰与信号仿真。
• 雷达与 ELINT：宽带脉冲参数测量。
• 测试测量：作为宽带任意信号源与分析前端。
资源下载
以上内容与指标均取自Epiq Solutions（Epiq Solutions）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
Epiq Solutions · onetest 仪器资源库
Epiq Solutions
Matchstiq V40 直采式宽带软件无线电 详细指标
1MHz至9GHz 直接采样 · 2GHz 瞬时带宽 · 1收1发 · Versal SoC
详细指标
指标取自 Epiq Solutions 官方数据手册与产品页；未列出的项目表示官方资料未给出，本站不作推测。
基本信息
• 频率范围：1MHz至9GHz
• 产品类别：Platform
• 输出类型：Digital
• 调谐方式：Indep.
• 定时输入：10 MHz, PPS, GPS
射频
• 通道带宽：4 of each are predefined in the PDK as a starting point
• 频率范围：1 MHz to 9 GHz
• 接收通道数：1
• 噪声系数（典型）：1 GHz 3 GHz 6 GHz 9 GHz 8 dB 9 dB 10 dB 12 dB
• 最大瞬时带宽：2,000 MHz
• 最大接收通道：1
• 无杂散动态范围 SFDR（典型）：70 dB
发射
• 输出功率（典型）：+5 dBm
数字化
• FPGA：Versal Adaptive SoC XCVM1302 CPU/ GPU
• 处理器 / GPU：Dual ARM Cortex-A72 MPCore/ No GPU
• ADC 位数：ADC samples at 20 GS/s with 12 bit
• DAC 位数：Clocking Reference 10 MHz (MMCX
接口与供电
• 功耗（典型）：<40 W
• 用户 I/O：QSFP28 100 GbE for VITA 49 streaming to external GPU etc. USB-C maintenance access to serial console (UART)
• 数据接口：100 GbE
机械与环境
• 工作温度：-40 to +70 °C
• 存储温度：-40 to +85 °C
• 尺寸：7.02 x 4.34 x 1.635 inches 178 x 110 x 42 mm
• 重量：2.2 lb. 1.0 kg
• 出口分类：5A991.b
• CE 认证：RF Specifications All Connector Types SMA Female Frequency Range 1 MHz to 9 GHz
