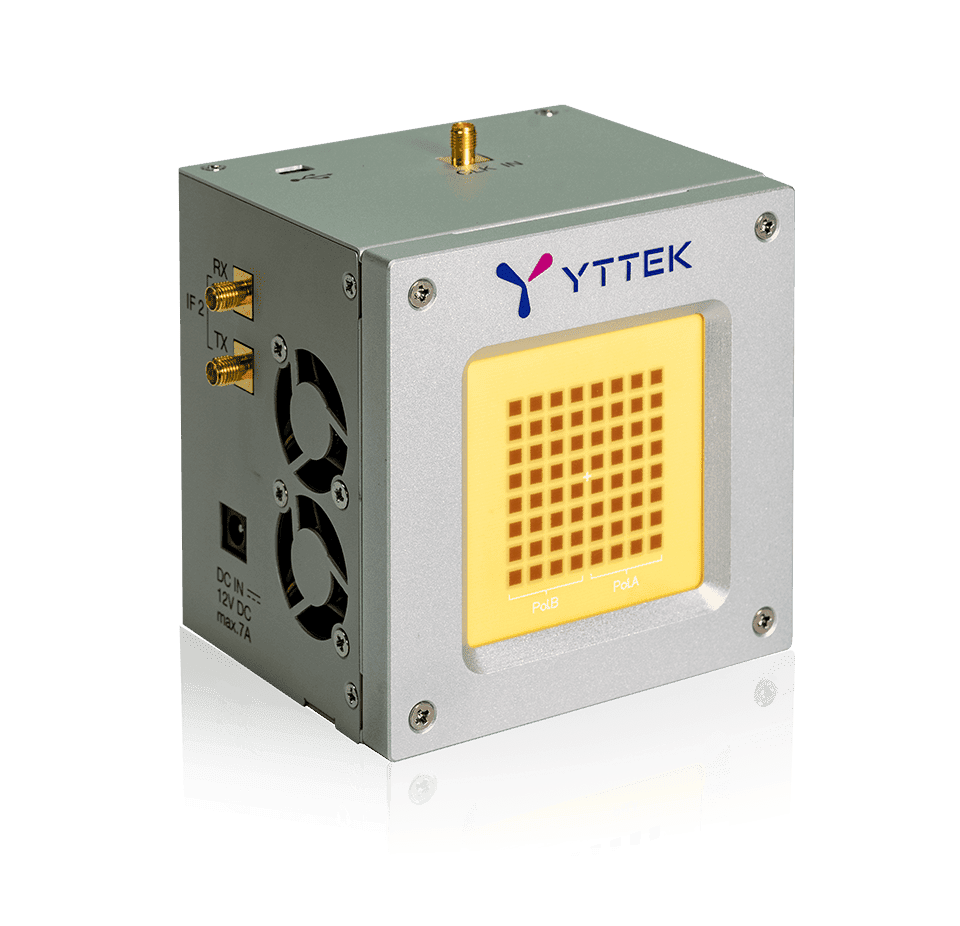

FlexBeam 是 YTTEK 面向 LEO 卫星与 5G 毫米波研发推出的高度集成 28GHz 毫米波前端模块（FEM）。产品配备可拆卸天线模块，最多支持 64 个可定制天线阵元（8 阵元/子板，最多 8 块子板），EIRP 最高 48dBm，便于天线设计者评估基于 Rogers、LTCC 等不同基材的阵列并对比线极化与圆极化性能。模块将宽带中频输入的上下变频器（UDC）、收发开关、功率放大器、低噪声放大器、移相器与天线阵列集成于紧凑机身（102.6×76.9×102.6mm）。双阵列架构可独立控制 RHCP/LHCP，最多 64 个可控射频通道支持 360° 移相（5° 步进）与 24dB 衰减（0.5dB 步进），最大扫描范围 ±60°。通过 DCI 接口与 YTTEK SDR 平台集成实现实时码本测试，并提供 GUI 与 MATLAB API 双控制方式。
PZ-FH9009 是璞致 PZSDR 系列射频子卡，射频芯片 ADRV9009，频率范围 75MHz至6GHz，信号带宽 发送高达450MHz，接收高达200MHz。
全双工宽带收发子板 · 50 MHz–2.2 GHz · 瞬时带宽 40 MHz / 120 MHz · 输出功率高达 100 mW · 适配 N210 与 X310
同厂商产品
VITA 90 标准的完整射频开发系统，用于快速验证 VNX+ 形态下的 AI/ML 载荷。
内嵌 Linux 计算机的 Mini PCIe 微型 SDR，可脱离主机独立运行。
以 GPSDO 与完整预选滤波为核心的单收单发 M.2 模块。
- «
- 1
- »
Sidekiq X2 1MHz至6GHz 3收2发FMC软件无线电板卡 100MHz带宽|Epiq Solutions (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
Epiq Solutions
Sidekiq X2 双通道 FMC 软件无线电板卡
1MHz至6GHz · 最多3收2发 · 100MHz带宽 · VITA 57.1 HPC · 4至10W
产品简介
X2 是 X4 的两通道版本，但配置不对称：两路相参收发（2×2 MIMO）外加第三路独立可调接收，带宽 100MHz，4 到 10W。
第三路接收是它和「普通双通道卡」的分界——主链路做收发的同时，还能另开一路独立扫频或监视。
形态与 X4 相同，VITA 57.1 高引脚数 FMC、JESD204B 接口，可配 PCIe 载卡、3U/6U VPX 或 Thunderbolt 3 机箱。
带宽只有 X4 的四分之一左右，选它就是带宽需求没那么宽、但要多一路独立接收的场合。
双通道 MIMO 加第三路独立接收的 FMC 收发卡。
核心参数
• 频率范围：1 MHz至6 GHz
• 最大瞬时带宽：Up to 100 MHz per channel
• 最大接收通道：Up to 3
• 最大发射通道：Up to 2
• 功耗（典型）：4-10 W（随启用通道数变化）
功能特性
• 2×2 MIMO 加第三路接收：两路相参收发，另有一路独立可调接收。
• 100MHz 带宽/通道：单通道 100MHz 瞬时带宽。
• VITA 57.1 HPC：高引脚数 FMC，JESD204B 接口。
• 4 至 10W：功耗随启用通道数变化。
• 预选滤波与时钟同步：支持实验室与现场部署。
• 载板形态自由：可配 PCIe 载卡、3U/6U VPX 或 Thunderbolt 3 机箱。
应用场景
• MIMO 通信验证：2×2 MIMO 原型开发。
• 收发加独立监视：主链路工作的同时另开一路扫描。
• 实验室原型：配 Thunderbolt 3 机箱直接接电脑。
• 远程 sensing：预选滤波与时钟同步支持现场部署。
资源下载
以上内容与指标均取自Epiq Solutions（Epiq Solutions）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
Epiq Solutions · onetest 仪器资源库
Epiq Solutions
Sidekiq X2 双通道 FMC 软件无线电板卡 详细指标
1MHz至6GHz · 最多3收2发 · 100MHz带宽 · VITA 57.1 HPC · 4至10W
详细指标
X2 官网无独立 datasheet，参数取自产品页 key spec 区块；完整指标以厂商提供的硬件手册为准。
基本信息
• 频率范围：1MHz至6GHz
• 产品类别：Small Form Factor
• 输出类型：Digital
• 形态：VITA 57.1 高引脚数 FMC
射频
• 连接器：Supplemental Heat Transfer Surface FMC Pin Map FMC Low Pin Count (LPC) Section FMC High Pin Count (HPC) Section Basic Usage in a Host System Host System Compatibility Operating System Compatibility Power Consumption Thermal Dissipation JTAG Access on Sidekiq Sidekiq X2
• 通道带宽：100 MHz 16-bit A/D converters supporting sample rates up to 122.88
• 调谐步进：2.3 Hz
• 增益控制范围：0 to 30 dB (Rx1 and Rx2); 0-18 dB (ObsRx); 1 dB steps
• 增益控制方式：Manual or AGC A/D Converter Sample Rate Up to 122.88
• 最大瞬时带宽：Up to 100 MHz per channel
• 最大接收通道：Up to 3
时钟与同步
• 外部参考输入：Accepts external 10 MHz and PPS inputs for synchronization to user provided reference signals
数字化
• FPGA：Field Programmable Gate Array GPS Global Positioning System HPC High Pin Count (a variant of the VITA 57.1 electrical interface) I/Q
• 板载存储：Type Memory Size User Modifiable Removable Purpose Process to Clear AD9528
接口与供电
• 数据接口：Tri-Color Status LED J1 (Rx2) J2 (Rx1) J3 (ObsRx) J4 (Tx1) J5 (Tx2)
• 功耗（典型）：Thermal Dissipation JTAG Access on Sidekiq Sidekiq X2
机械与环境
• 重量：2.7 oz
• 尺寸：84.1mm x 69mm
资源下载
Epiq Solutions 官方数据手册与产品页
