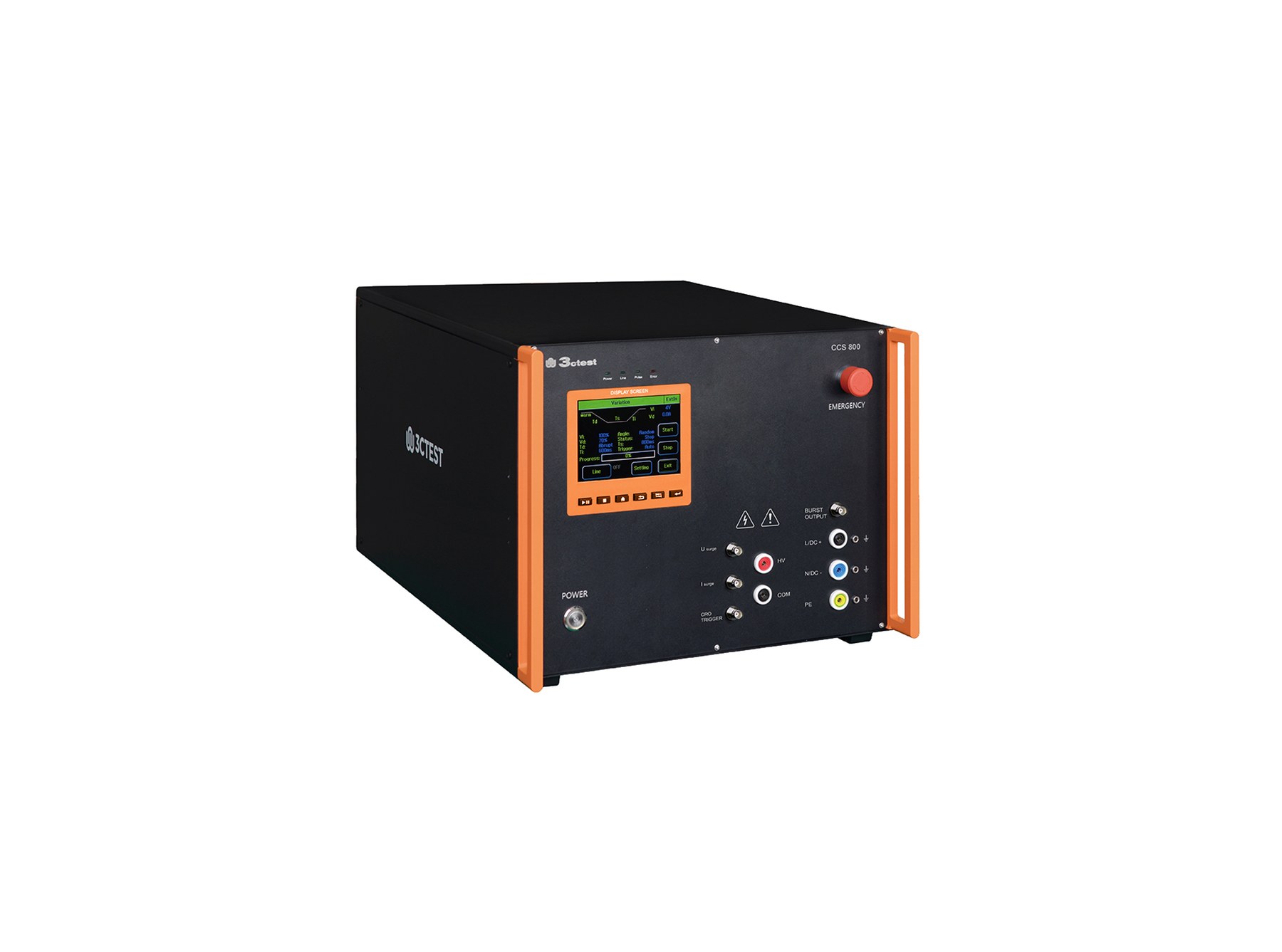

CCS 800 型智能多功能传导电磁兼容（EMC）测试设备，满足IEC 61000-4-4、-4-5、-4-8、-4-9、-4-11、-4-12、-4-29等多项国际标准要求。设备采用模块化架构，可通过加装测试模块实现…

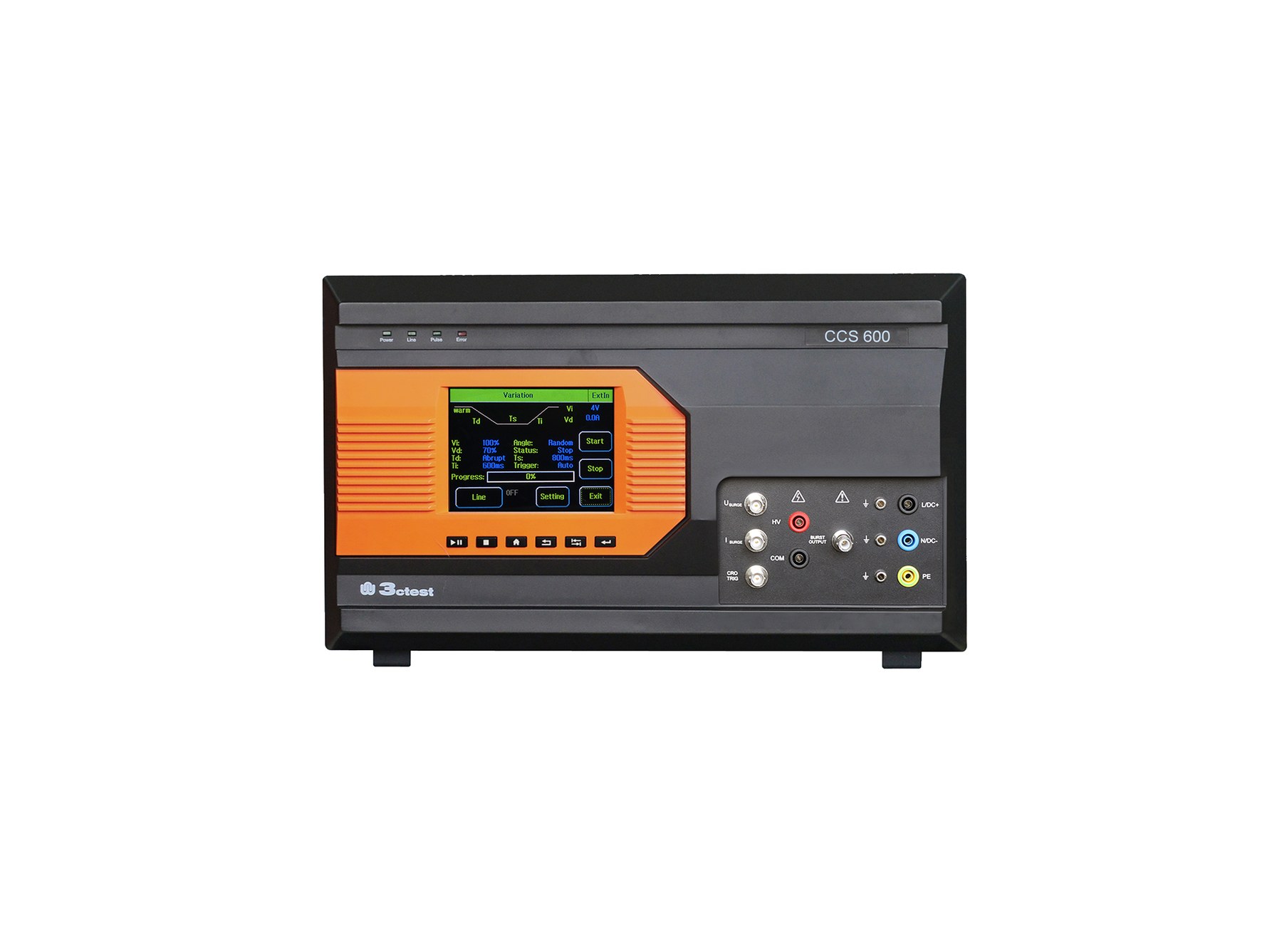

CCS 600 型智能多功能传导电磁兼容（EMC）测试设备，满足IEC 61000-4-4、-4-5、-4-8、-4-9、-4-11、-4-12、-4-29等多项国际标准要求。设备采用模块化架构，可通过加装测试模块实现…
CCS 600 型智能多功能传导电磁兼容（EMC）测试设备，满足IEC 61000-4-4、-4-5、-4-8、-4-9、-4-11、-4-12、-4-29等多项国际标准要求。设备采用模块化架构，可通过加装测试模块实现…
同厂商产品
满足标准 IEC 61000-4-17 对于直流电源输入端口纹波抗扰度的试验要求，主要适用于由外部整流系统或正在充电的蓄电池供电 的电气电子设备的低压直流电源端口。
高阻高压表DHV-30A是是由上海凌世专门为满足静电放电测试标准中，空气放电电压校准用的一款仪器。输入阻抗≥100GΩ。为静电放电设备电压校准提供了一个可靠的依据。满足IEC61000-4-2标准要求

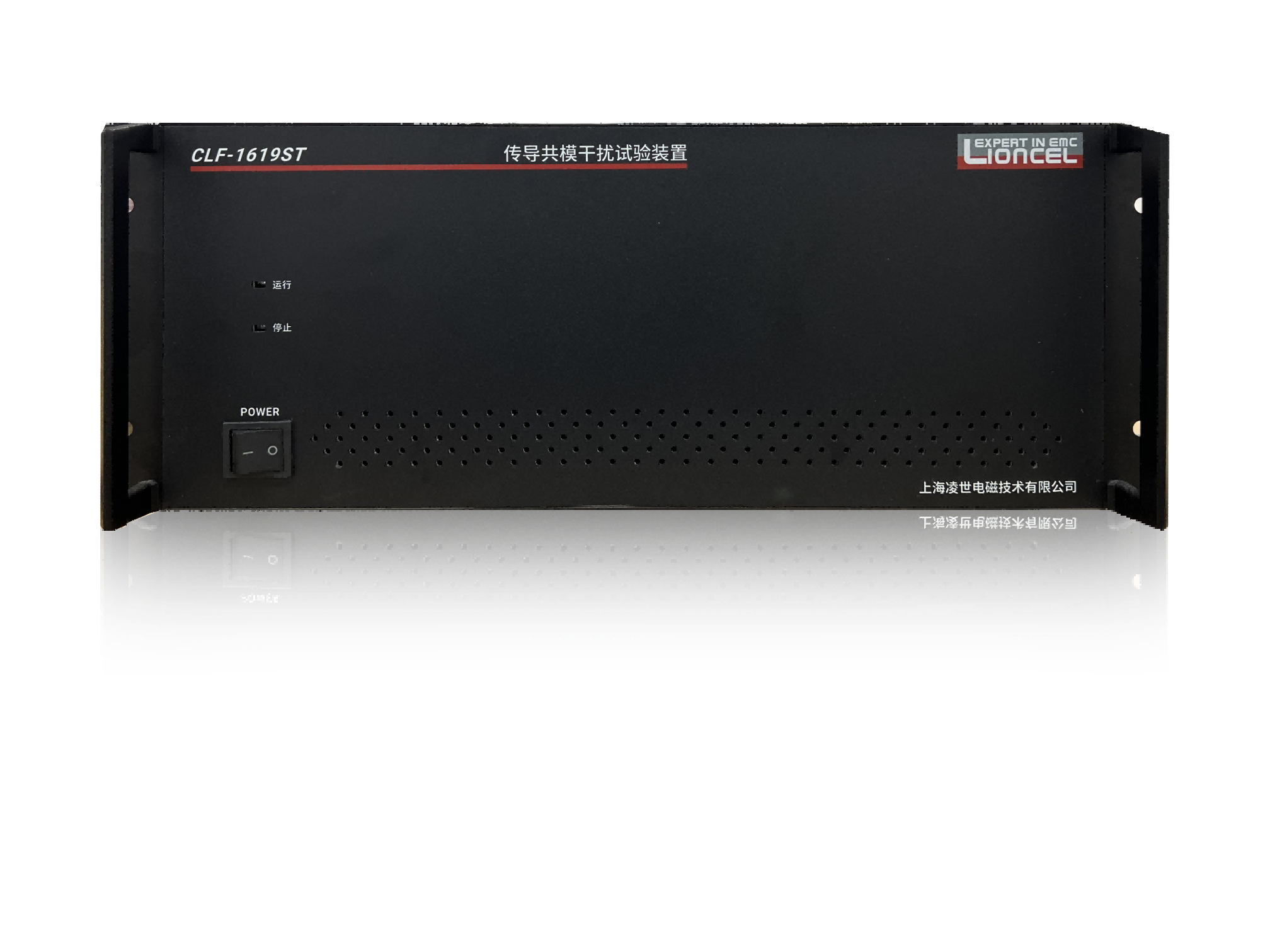

CLF-1619ST 传导共模干扰试验装置短时模块是由上海凌世研发生产，满足 IEC 61000-4-16 的瞬态测试。配合耦合网络可实现 330 V 注入电压试验需求。仪器满足 IEC/EN 61000-4-16 在 DC、16 2/3…
- «
- 1
- »
LCG-5411 200至5000V 多功能组合发生器|凌世电磁 (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
凌世电磁|上海凌世电磁技术有限公司
LCG-5411 多功能组合发生器
200至5000V · 传导抗扰度测试系统
产品简介
LCG-5411 是凌世研制的全新智能化高集成度的多功能组合发生器，电快速瞬变脉冲群测试，雷击浪涌测试，单相交流电压跌落，直流电压跌落，脉冲磁场等多个测试项目高度集合，全彩电容触摸屏控制，内置耦合去耦网络，产品成 熟，为用户电磁兼容测试提供可靠依据
核心参数
• 规格型号：LCG-5411
• 干扰类型：电快速瞬变脉冲群抗扰度、 雷击浪涌抗扰度、 脉冲磁场抗扰度、 单相交 流电压跌落抗扰度、直流电压跌落抗扰度、工频磁场抗扰度
功能特性
• 7”彩色电容触摸屏提供友好强大的人机操控界面
• 高度集成化设计，节省测试空间，一台机器完成用户测试所想
• 脉冲群峰值 5 kV 以上，浪涌峰值 6 kV 以上，为用户提供足够的测试裕度
• 浪涌和脉冲群全部采用高压高速半导体开关，可产生优异的干扰波形及干扰特性
• 丰富完善的通信接口设计，标配 RS485、USB、LAN、无线 WIFI
• 内置校准因子自校准功能，方便用户自行校准
• 界面直接快速编写测试程序，实现测试操作智能化
应用场景
• 工业设备
• 电力仪表
• 车载电子
• 医疗器械
• 照明器具
• 通信传输
• 音视频设备
• 低压电器
• 电子部件
• 电动工具
• 信息技术设备
• 轨交航天电器
• 仪器仪表
资源下载
• LCG-5411 多功能组合发生器 的全部技术指标已单独整理，见本产品详情页「详细指标」标签。
以上内容与指标均取自上海凌世电磁技术有限公司官网（emclioncel.com）该产品详情页，未标注口径的为厂家公布值。
上海凌世电磁技术有限公司 · onetest 仪器资源库
凌世电磁|上海凌世电磁技术有限公司
LCG-5411 多功能组合发生器 详细指标
200至5000V · 传导抗扰度测试系统
详细指标
以下参数取自凌世官网该产品页的技术参数表原文（采集于 2026-10-22）；同一行并列的多个数值按表头型号顺序排列，用「/」分隔。
主要参数
• 规格型号：LCG-5411
• 干扰类型：电快速瞬变脉冲群抗扰度、 雷击浪涌抗扰度、 脉冲磁场抗扰度、 单相交 流电压跌落抗扰度、直流电压跌落抗扰度、工频磁场抗扰度
电快速瞬变脉冲群测试参数
• 输出电压极性：正/负/正负自动交替
• 输出电压：200 V~5000 V±10% 10V 步进
• 脉冲频率：0.1 kHz~1000 kHz 0.1 kHz/step ±20%
• 源端 50 Ω校准特性：峰值电压：(设定电压/2)±10% 上升沿： 5 ns±30% 半脉宽:50 ns±30%脉冲前沿
• 源端 1 kΩ校准特性：峰值电压：(设定电压*1000/1050)±20% 上升沿： 5 ns±30% 半脉宽:35 ns~150 ns
• CDN 端 50 Ω校准特性：峰值电压：(设定电压/2)±10% 上升沿： 4 ns~7 ns 半脉宽:30 ns~60 ns
• 脉冲串周期：10~99999 ms 1 ms步进
• 测试时间：1~99999 s，1 s 步进
• 直电容：10 nF±20%
• 输出形式：50Ω BNC 同轴连接器
• CDN 耦合电容：共模耦合电容： 33 nF
• CDN 输入残留电压：设定电压值的 10%以下(EUT 线输入输出开路)
• CDN 可耦合路径：L/N/PE/L&N/L&PE/N&PE/L&N&PE
雷击浪涌测试参数
• 输出电压极性：正/负/正负自动交替
• 输出电压：200 V~6100 V±10% 10 V 步进
• 输出阻抗：2 Ω， 12 Ω， 42 Ω ±10%
• 输出电流：50 A~3050 A±10%
• 源输出电压波形：上升沿： 1.2 µs±30% 半宽： 50 µs±20%
• 源输出电流波形：上升沿： 8 µs±20% 半宽： 20 µs±20%
• 源输出过冲：峰值电压/电流的30%以下
• 重复时间：10~9999 s
• 输出电压模块功能：LCD 上显示峰值 精度 : ± 10％， 前面板 BNC 接口可输出实时波 形,10 V@6 kV
• 输出电流模块功能：LCD 上显示峰值 精度 : ±10％， 前面板 BNC 接口可输出实时波形 10 V@3 kA
• CDN 耦合参数：差模： 18 µF 共模： 9 µF+10 Ω
• CDN 可耦合路径：L-N/N-L/L-PE/N-PE/L&N-PE
• CDN 输入残留电压：不超过浪涌电压的 15%或 EUT 电源峰值电压的2 倍
• CDN 差模开路电压/短 路电流：电压： 100 V~6100 V±10% 电流： 50 A~3050 A±10%
• CDN 差模开路电压波形：上升沿： 1.2 µs±30% 半宽： 40 µs~60 µs
• CDN 差模短路电流波形：上升沿： 8 µs±20% 半宽： 20 µs±20%
• CDN 共模开路电压/短 路电流：电压： 100 V~6100 V±10% 电流： 8.33 A~508 A
• CDN 共模开路电压波形：上升沿： 1.2 µs±30% 半宽： 25 µs~60 µs
• CDN 共模短路电流波形：上升沿： 2.5 µs±30% 半宽： 25 µs±30%
• CDN 额定时的电压下降：额定电流运行时小于额定电压的 10%
• 角度注入：异步/同步， 0~359 度，步进值为 1 度
交流电压跌落测试参数(需另配 MVR-16 调压器)
• 试验电压范围：AC:264Vmax
• 试验频率范围：50 Hz/60 Hz
• EUT 电流：AC:16Amax
• DIP RUSH 电流：500A/max 峰值
• DIP 瞬断时间：＜5 µs
• DIP AC-LINE 同步：0°~359° 1°步进
直流电压跌落测试参数 (需另配直流电源)
• 试验电压范围：DC 370Vmax
• 试验频率范围：DC
• EUT 电流：DC:16Amax
• DIP RUSH 电流：500A/max 峰值
• DIP 瞬断时间：1~50µs
工频磁场测试参数（需另配磁场线圈SC-1000）
• 电流波形：50 Hz/60 Hz正弦波
• 磁场强度：1A/m,3A/m,10A/m,30A/m,100A/m(五档切换）
• 磁场间隔时间：1~999 s
• 磁场持续时间：1~999 s
脉冲磁场测试参数（需另配磁场线圈SC-1000、PMF-801C-F、SC-300）
• 磁场强度：100 A/m~2000 A/m
• 脉冲极性：正/负，正负交替
• 脉冲输出次数：1~9999次
• 脉冲间隔时间：10~9999 s
通用参数
• 工作电源：AC 85V~264V 50/60 Hz 120 W
• CDN容量：单相 AC 264 V max、16A max 50/60 Hz DC 370 V max、16 A max
• 显示界面：彩色触摸屏 语言：中、日、英可选
• 上位机接口：网络LAN接口，具有升级本体程序及上位机操控功能
• 尺寸：19”/4U
• 重量：20 kg
