系统与解决方案
LitePoint
zSignal 802.11ax（Wi-Fi 6）分析软件
HE80 残余 EVM <-50dB · 兼容 802.11a/ac/af/ah/b/g/j/n/p · 逐符号与逐子载波 EVM
产品简介
这是**选件**，不是独立软件。
zSignal WLAN 许可本身覆盖 802.11a/ac/af/ah/b/g/j/n/p，加上这一项才具备 802.11ax 的解调与分析能力——买之前要先确认底包有没有。
802.11ax 的分析比前代难在**资源单元**。
OFDMA 把信道切成大小不一的 RU，同一个符号里不同 RU 可能用不同调制、不同功率，所以「一个 EVM 数字」不够用了，必须能**逐符号、逐子载波**地看。
软件给的正是这一层：EVM by symbol、EVM by tone，加上功率随时间（PVT）、频谱模板、频谱平坦度、CCDF、幅度等一整套。
配合 zSeries 硬件，802.11ax 80MHz（HE80）的**残余 EVM 底噪 <-50dB**——这个数字是软件与硬件共同决定的，仪器底噪不够，软件再怎么算也出不来。
官方还强调与 802.11ax 芯片组的互操作验证，以及随标准演进持续更新。
为 zSignal WLAN 许可增加 802.11ax（Wi-Fi 6）分析能力的选件。
核心参数
• 软件类型：zSignal WLAN 许可的 802.11ax 选件
• 兼容标准：802.11ax 及 802.11a/ac/af/ah/b/g/j/n/p
• 残余 EVM：<-50dB（802.11ax HE80，配合 zSeries）

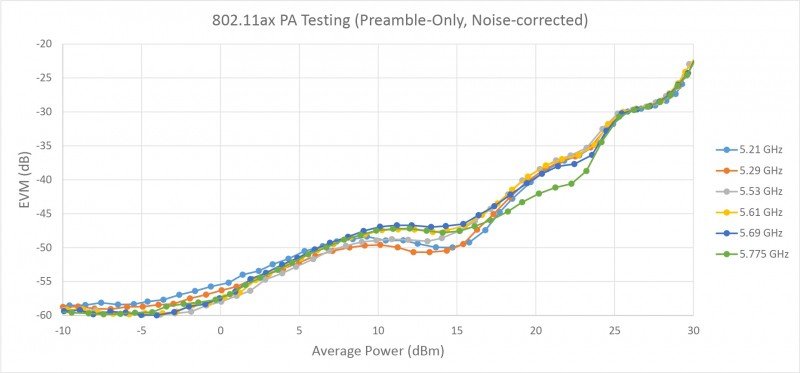

• EVM 分析：逐符号（EVM by symbol）、逐子载波（EVM by tone）
• 其它测量：功率随时间、频谱模板、频谱平坦度、CCDF、幅度
• 标准跟进：随 IEEE 标准演进更新
• 互操作性：与 802.11ax 芯片组完成验证
• 运行平台：zSeries 测试系统
功能特性
• 802.11ax 解调：HE SU/MU 帧的完整分析能力。
• 逐符号 EVM：看 OU 内不同符号的调制质量差异。
• 逐子载波 EVM：RU 分配导致的子载波级差异可定位。
• <-50dB 底噪：配合 zSeries 硬件，满足 1024QAM 判据。

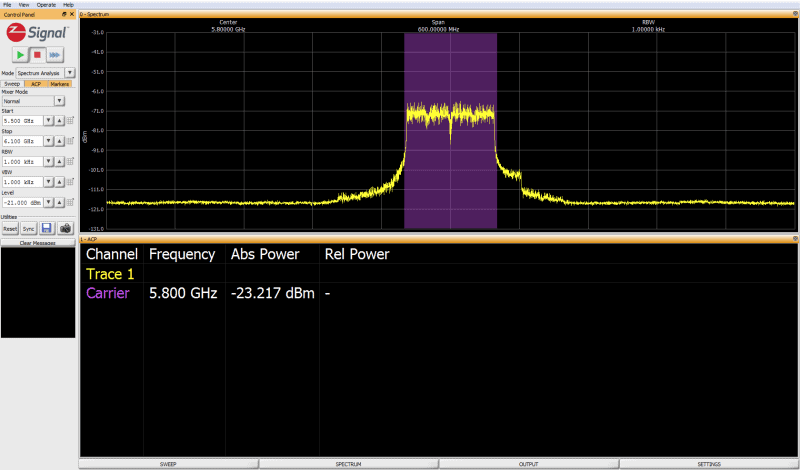

• 频谱模板与平坦度：宽带信号的带内与带边一致性。
• 功率随时间：包内功率变化与瞬态行为。
• CCDF 与幅度统计：峰均比与幅度分布评估。
• 芯片组互操作验证：与主流 802.11ax 芯片组实测过。
• 随标准更新：标准演进时软件跟进。
应用场景
• Wi-Fi 6 芯片验证：HE 帧的调制质量与频谱指标。
• OFDMA 分析：RU 分配下的逐子载波性能差异。
• 1024QAM 判定：高阶调制的 EVM 余量评估。
• 产线综测：配合 zSeries 做发射指标逐台判定。
• 研发调试：定位特定符号或子载波的异常。
• 认证预测试：按 802.11ax 规范做指标预检。
• 互操作验证：与不同芯片组方案对接测试。
• 存量系统升级：zSeries 台架加载选件即获得 Wi-Fi 6 能力。
资源下载
以上内容与指标均取自LitePoint（莱特波特）（LitePoint）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
LitePoint · onetest 仪器资源库
LitePoint
zSignal 802.11ax（Wi-Fi 6）分析软件 详细指标
HE80 残余 EVM <-50dB · 兼容 802.11a/ac/af/ah/b/g/j/n/p · 逐符号与逐子载波 EVM
详细指标
指标取自 LitePoint 官方技术规格书与产品页。该型号官方已标注 Discontinued（停产），本站仍保留其页面与指标供存量系统参考。
软件定位
• 类型：zSignal WLAN 许可的功能选件
• 基础许可：zSignal WLAN（802.11a/ac/af/ah/b/g/j/n/p）
• 新增标准：802.11ax（Wi-Fi 6）
测量能力
• 残余 EVM：<-50dB（802.11ax HE80，配合 zSeries 硬件）
• EVM 分析：逐符号（by symbol）、逐子载波（by tone）
• 功率与频谱：功率随时间（PVT）、频谱模板、频谱平坦度
• 统计：CCDF、幅度统计
兼容与更新
• 兼容标准：802.11a/ac/af/ah/b/g/j/n/p 与 802.11ax
• 芯片组互操作：与 802.11ax 芯片组完成验证
• 标准跟进：随 IEEE 802.11ax 标准演进更新
• 运行平台：zSeries 测试系统
资源下载
以上规格取自 LitePoint 官方技术规格书（PDF）与官网产品页；标注「典型」的为厂家典型值。
LitePoint · onetest 仪器资源库
