    Pico Technology（比克科技） Pico Technology

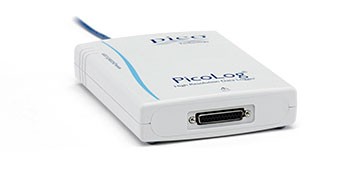

    ADC-20 / ADC-24 高精度 USB 数据采集器
    20／24 位 · 4／8 路差分（8／16 路单端）· ±39mV 至 ±2.5V · 120dB 工频抑制 · ±30V 隔离
    产品简介
    ADC-20／ADC-24 是给直流小信号用的采集器。
    ADC-20 是 20 位、4 路差分（8 路单端），ADC-24 是 24 位、8 路差分（16 路单端），量程从 ±2.5V 一路细到 ±39mV，增益误差 0.1–0.2%，偏置精度 6µV 起。
    转换时间是 60 至 660ms 每通道——换算下来每秒十几个点，这不是用来抓波形的设备。
    它的价值在抑制比和分辨率：50／60Hz 工频抑制 120dB 典型，共模抑制 95dB（通道对共模）、>125dB（共模对地），输入对地 ±30V 光电隔离，共模输入范围 ±30V。
    热电偶、应变桥、pH 电极、电化学传感器这类微伏到毫伏级、又常带工频干扰的信号，正是它要解决的；
    换成 16 位通用采集卡，量程一放大小信号就淹没在噪声里。
    选型很简单：要 24 位和 ±39mV 最小档选 ADC-24；
    只要 20 位、4 路差分选 ADC-20，价格低一档。
    两者都是 25 针 D 型接口、USB 供电 100mA、135 × 184 × 36mm／505g，配螺丝端子板直接接线。
    注意输入之间互不隔离（只有对地隔离），多路测不同电位节点时要确认共模范围。
    Pico Technology 将 ADC-20／ADC-24 定位为「高分辨率数据采集器」，以 20／24 位分辨率与高共模抑制解决微小直流信号与传感器测量，配合 PicoLog 软件与 PicoSDK 使用。
    核心参数
    • 分辨率：ADC-20：20 位；ADC-24：24 位
    • 通道数：ADC-20：4 路差分／8 路单端；ADC-24：8 路差分／16 路单端
    • 量程：ADC-20：±2500mV、±1250mV；ADC-24：±2500mV、±1250mV、±625mV、±312mV、±156mV、±78mV、±39mV
    • 转换时间：每通道 60／100／180／340／660ms 可选
    • 无噪声分辨率：±2500mV 档 20 位（660ms）至 18 位（60ms）；±39mV 档 17 位（ADC-24）
    • 精度：增益误差 0.2%（ADC-20）／0.1–0.2%（ADC-24）；偏置精度 6µV 至数十µV，随量程
    • 抗干扰：工频抑制 120dB 典型（50／60Hz）；共模抑制 95dB（通道对共模）、>125dB（共模对地）
    • 隔离：输入对地光电隔离 ±30V；输入之间不隔离
    • 数字 I/O：ADC-24 带 4 路双向（3.3V CMOS）；ADC-20 无
    • 基准输出：+2.5V ±2.5mV、+5V、−5V（各 2mA）
    • 接口：USB 2.0，25 针 D 型 I/O；USB 供电 100mA
    • 体积重量：135 × 184 × 36mm，约 505g
    • 质保：5 年
    功能特性
    • 24 位分辨率与 ±39mV 最小量程
    ADC-24 最小档 ±39mV，配合 24 位 ADC，1µV 级变化在数据里能直接看出来。
    热电偶、应变片、电化学传感器的输出不需要额外放大。
    • 120dB 工频抑制
    50／60Hz 抑制 120dB 典型，靠的是积分型转换与工频整周期采样。
    现场布线 unavoidable 的工频干扰，在这一层就被压掉，不必全靠屏蔽与滤波。
    • ±30V 共模与对地隔离
    共模输入范围 ±30V（共模对地），输入对地光电隔离 ±30V。
    测浮地传感器、带偏置的电桥、长线传输信号时不会因地电位差损坏设备。
    • 可选的转换时间／分辨率权衡
    每通道 60／100／180／340／660ms 五档：要快用 60ms（18–20 位），要稳用 660ms（最高 20 位无噪声）。
    同一个测量按需求在速度与精度之间调。
    • 差分与单端两种接法
    ADC-20 可接 4 路差分或 8 路单端；
    ADC-24 可接 8 路差分或 16 路单端。
    差分接法抗共模干扰，单端接法省通道，按现场条件选。
    • 4 路双向数字 I/O（ADC-24）
    可读开关状态、驱动继电器，把采集与简单控制放在同一台设备里；
    3.3V CMOS 电平。
    • 板载基准输出：+2.5V（±2.5mV）、+5V、−5V 各 2mA，可直接给传感器或电桥供电，省一路外部基准源。
    • PicoLog 与 PicoSDK
    PicoLog 6／7 做多设备记录与图表，PicoSDK 提供 C／C#／Python 接口；
    数据可导出 CSV 做后处理。
    • USB 供电与 5 年质保
    单根 USB 线供电 100mA，无需外接电源；
    整机 5 年质保。
    应用场景
    • 热电偶与温度采集：微伏级热电势配 24 位分辨率与冷端补偿，长时间记录温度曲线。
    • 应变与称重传感器：电桥输出的毫伏级差分信号，差分接法加 120dB 工频抑制。
    • 电化学与 pH 测量：高阻抗电极信号，2MΩ 差分输入阻抗与低偏置电流适配。
    • 电池与器件直流特性：多路单体电压、漏电流、老化漂移的长期记录。
    • 环境与野外监测：低功耗 USB 供电，配端子板与防护箱做长期无人值守记录。
    • 计量与校准比对：作为高分辨率参考采集，比对标准源与被校表的直流偏差。
    资源下载
    以上内容与指标均取自Pico Technology（比克科技）（Pico Technology）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
    Pico Technology Ltd. · onetest 仪器资源库





    Pico Technology（比克科技） Pico Technology
    ADC-20 / ADC-24 高精度 USB 数据采集器 详细指标
    20／24 位 · 4／8 路差分（8／16 路单端）· ±39mV 至 ±2.5V · 120dB 工频抑制 · ±30V 隔离
    详细指标
    指标取自 Pico Technology 官网 ADC-20／ADC-24 规格页；无噪声分辨率随转换时间与量程变化，按官网表分档列出。
    型号与配置
    • ADC-20：20 位 · 4 路差分／8 路单端 · ±2500mV、±1250mV 两档 · 无数字 I/O
    • ADC-24：24 位 · 8 路差分／16 路单端 · ±2500mV 至 ±39mV 七档 · 4 路双向数字 I/O
    模拟输入
    • 分辨率：ADC-20：20 位；ADC-24：24 位
    • 通道数：ADC-20：4 差分／8 单端；ADC-24：8 差分／16 单端
    • 转换时间（每通道）：660ms／340ms／180ms／100ms／60ms 可选
    • 电压量程：ADC-20：±2500mV、±1250mV；ADC-24：±2500mV、±1250mV、±625mV、±312mV、±156mV、±78mV、±39mV
    • 增益误差：ADC-20：读数的 0.2%；ADC-24：±39mV 至 ±1250mV 档 0.1%，±2500mV 档 0.2%
    • 偏置精度：6µV（±39mV 档）、7µV（±78mV 档）、9µV（±156mV 档）等，随量程增大
    • 输入阻抗：差分 2MΩ；单端 1MΩ
    • 共模输入范围（通道对共模）：±1.9V（±39mV 至 ±1250mV 档）；±3.0V（±2500mV 档）
    • 共模输入范围（共模对地）：±30V
    • 共模抑制比：95dB（通道对共模，DC 至 60Hz）；>125dB（共模对地，DC 至 60Hz）
    • 工频抑制：50／60Hz 典型 120dB
    • 过压保护：任意输入与共模之间 ±30V
    无噪声分辨率（位）
    • 660ms 转换：±39mV 17 位；±78mV 18 位；±156mV 19 位；±313mV 20 位；±625mV 20 位；±1250mV 20 位；±2500mV 20 位
    • 340ms 转换：±39mV 17 位；±78mV 18 位；±156mV 19 位；±313mV 19 位；±625mV 19 位；±1250mV 20 位；±2500mV 20 位
    • 180ms 转换：±39mV 16 位；±78mV 17 位；±156mV 18 位；±313mV 19 位；±625mV 19 位；±1250mV 19 位；±2500mV 19 位
    • 100ms 转换：±39mV 16 位；±78mV 17 位；±156mV 18 位；±313mV 18 位；±625mV 18 位；±1250mV 19 位；±2500mV 19 位
    • 60ms 转换：±39mV 15 位；±78mV 16 位；±156mV 17 位；±313mV 18 位；±625mV 18 位；±1250mV 18 位；±2500mV 18 位
    • 注：±39mV 至 ±625mV 各档仅 ADC-24 提供；±1250mV 与 ±2500mV 两档 ADC-20 与 ADC-24 均有
    数字 I/O 与基准
    • 数字 I/O：ADC-24：4 路双向（3.3V CMOS）；ADC-20：无
    • 数字输出电平：高电平 3.3V CMOS；低电平 0V 级
    • 基准输出：+2.5V ±2.5mV @ 2mA；+5V ±1.0V @ 2mA；−5V @ 2mA
    • 隔离（输入对输入）：无
    • 隔离（输入对地）：光电隔离，最高 ±30V（AGND 与 DGND 隔离）
    环境与物理
    • 标称精度温度范围：20 至 30°C
    • 工作温度范围：0 至 45°C
    • 存储温度：−20 至 +60°C
    • 工作湿度：5 至 80%RH 无凝露
    • 存储湿度：5 至 95%RH 无凝露
    • 尺寸：135 × 184 × 36mm
    • 重量：约 505g
    接口、供电与软件
    • I/O 接口：25 针 D 型母头
    • 供电：USB 端口供电，最大 100mA；随附 4.4m USB 线
    • 软件：PicoLog 6／7 与 PicoSDK（Windows／macOS／Linux）；示例代码见 Pico GitHub
    • 界面语言：PicoLog 含简体中文等多语言
    • 合规与质保：欧洲 EMC 与 LVD 标准、FCC Part 15；5 年质保
    型号与选件
    • 端子板：25 针 D 型螺丝端子板（免焊接线）
    • 线缆：4.4m USB 线（随机）
    • 软件：PicoLog 6／7、PicoSDK 免费下载
    资源下载
    以上规格取自 Pico Technology 官网 ADC-20／ADC-24 高精度数据采集器规格页；无噪声分辨率按转换时间与量程分档，数据表为厂家标称值。
    Pico Technology Ltd. · onetest 仪器资源库
