    Pico Technology（比克科技） Pico Technology

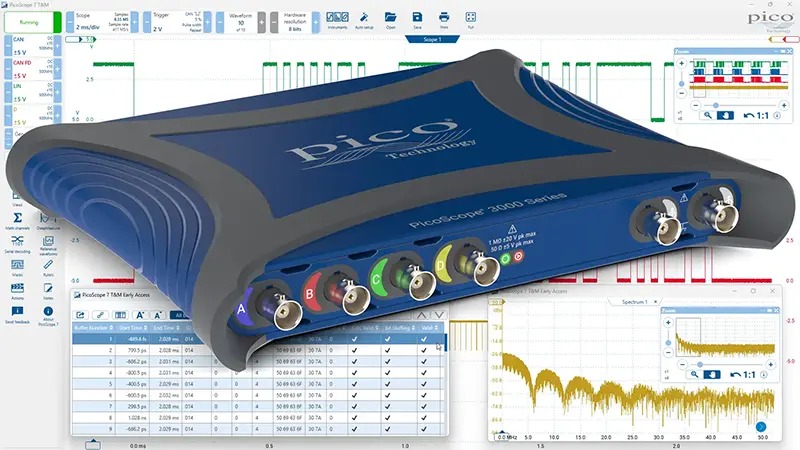

    PicoScope 3000E 系列 500MHz USB 示波器与 MSO
    100MHz至500MHz · 5GS/s · 2GS 存储 · 4 模拟通道 + 16 路逻辑 · 8/10 位 · USB-C 供电
    产品简介
    3000E 是 Pico 在「USB 供电」这条线里的顶配：500MHz 带宽、5GS/s 实时采样、2GS 缓冲存储，全部由一根 USB-C 供电。
    这几个数字放在 USB 供电的示波器里确实少见——通常 500MHz 就得进机箱、接市电。
    它解决的是一个很具体的矛盾：既要高带宽高采样，又不想被电源和体积捆在工位上。
    5GS/s 配 500MHz 意味着 10 倍过采样，2GS 存储意味着在 5GS/s 全速下能连续采 400ms——足够覆盖一整个启动序列或一次完整的通信握手。
    8 位模式下还可以切到 10 位（牺牲速率换分辨率），这在测小信号时很实用。
    要认的边界也在这：它是 8/10 位架构，不是 12 位以上的高分辨率机型；
    4 个模拟通道是「加 16 路逻辑」的 MSO 形态，不是 8 通道。
    真要 8 通道看多路电源，看 4000A 的 4824A 更合适。
    USB-C 供电的高性能 PC 示波器，100MHz至500MHz、5GS/s、2GS 缓冲存储，4 模拟通道 + 16 路 MSO 逻辑，面向高速数字与电源完整性分析。
    核心参数
    • 带宽：100MHz（3415E）/ 200MHz（3416E）/ 350MHz（3417E）/ 500MHz（3418E）
    • 模拟通道：4 通道（全系）
    • 数字通道：16 路（341xE MSO 版本）
    • 最大采样率：5GS/s（8 位模式）；10 位模式相应降低
    • 存储深度：2GS（随机存取），5GS/s 全速下可连续采约 400ms
    • 垂直分辨率：8 位 / 10 位可选；硬件分辨率 +4 位增强
    • 输入阻抗：50Ω ±2% 或 1MΩ ±1% ∥ 13pF ±2pF，可切换
    • 内置信号源：函数/任意波形发生器，100μHz至20MHz
    • 接口与供电：USB Type-C 3A 单口供电（或 USB + 外接 5V/3A 电源）
    • 尺寸与重量：221×173×30mm，小于 0.7kg
    功能特性
    • 500MHz + 5GS/s：10 倍过采样配置，500MHz 带宽下仍能显示细节而非插值结果。
    • 2GS 缓冲存储：5GS/s 全速可连续采约 400ms，长序列信号不必靠分段拼接。
    • 8 位 / 10 位可切：10 位模式牺牲采样率换垂直分辨率，适合小信号与电源纹波。
    • 50Ω / 1MΩ 可切：50Ω 端接适合高频与射频测量，1MΩ 适合常规探头探测。
    • 分段存储 4 万段：只保存有效触发段，等效把存储用在真正需要的地方。
    • 16 路 MSO 逻辑：100MHz 输入、5ns 最小脉宽、±20V 动态范围，模拟数字时间相关。
    • 可编程带宽限制：20/50/100/200/350/500MHz 多档限制，按测量需要压带宽降噪。
    • USB-C 供电：单根 Type-C 线即可工作，笔记本或移动电源都能带。
    • PicoScope 7 全功能软件：FFT、数学通道、DeepMeasure、模板测试、30 种以上协议解码全免费。
    • PicoSDK 二次开发：C 语言 DLL 直接控制硬件，适合集成进自动化测试台。
    应用场景
    • 高速数字信号调试：500MHz 带宽 + 5GS/s，看 DDR、USB、以太网的边沿与抖动。
    • 电源完整性：10 位模式配合 50Ω 端接，测开关电源纹波与瞬态响应。
    • 功率器件与电源环路：4 通道同时看栅极驱动、漏源电压、电感电流与输出电压。
    • 嵌入式多总线调试：4 模拟 + 16 逻辑，同时解 I²C、SPI、CAN 与自定义并行总线。
    • 现场与产线：USB-C 供电，产线工位不需要预留市电与机架空间。
    • OEM 集成：PicoSDK 嵌入自有设备，用作高速采集前端。
    • 教学与科研：同一套软件，从 2000 到 3000E 学习曲线一致。
    • 长序列捕获：2GS 存储用于整段通信握手或启动序列的一次性记录。
    资源下载
    以上内容与指标均取自Pico Technology（比克科技）（Pico Technology）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
    Pico Technology Ltd. · onetest 仪器资源库





    Pico Technology（比克科技） Pico Technology
    PicoScope 3000E 系列 500MHz USB 示波器与 MSO 详细指标
    100MHz至500MHz · 5GS/s · 2GS 存储 · 4 模拟通道 + 16 路逻辑 · 8/10 位 · USB-C 供电
    详细指标
    指标取自 Pico Technology 官网 PicoScope 3000E 系列规格页（2026 年版）；10 位模式下的采样率按官方分档给出。
    型号与配置
    • PicoScope 3415E / 3415E MSO：100MHz · 4 模拟（MSO 加 16 数字）· 5GS/s · 2GS
    • PicoScope 3416E / 3416E MSO：200MHz · 4 模拟（MSO 加 16 数字）· 5GS/s · 2GS
    • PicoScope 3417E / 3417E MSO：350MHz · 4 模拟（MSO 加 16 数字）· 5GS/s · 2GS
    • PicoScope 3418E / 3418E MSO：500MHz · 4 模拟（MSO 加 16 数字）· 5GS/s · 2GS
    垂直系统（模拟）
    • 带宽（−3dB）：100MHz / 200MHz / 350MHz / 500MHz
    • 上升时间（10%至90%，−2dB 平坦度）：3.5ns / 1.75ns / 1.2ns / 925ps
    • 可编程带宽限制（8 位模式）：20/50/100MHz（3415E）；20/50/100/200MHz（3416E）；20/50/100/200/350MHz（3417E）；20/50/100/200/350/500MHz（3418E）
    • 垂直分辨率：8 位 或 10 位（可选）
    • 增强垂直分辨率：硬件分辨率 + 4 位
    • 输入接头：BNC（母）
    • 输入阻抗：50Ω：50Ω ±2%；1MΩ：1MΩ ±1% ∥ 13pF ±2pF
    • 输入耦合：50Ω：DC；1MΩ：AC / DC
    • 输入范围（50Ω）：±5mV（限 100MHz 内）、±10mV（限 200MHz 内）、±20mV（限 350MHz 内）、±50mV至±5V
    • 带宽平坦度：DC 至全带宽 +0.5dB / −3dB
    水平系统
    • 最大采样率（实时，8 位）：5GS/s（模拟通道，按通道组合分配）
    • 最大采样率（10 位模式）：按 PicoScope 7 显示分档，低于 8 位模式
    • 存储深度：2GS 缓冲存储（共享于活动通道）
    • 分段存储：最多 4 万段（PicoScope 7）；PicoSDK 下最多 200 万段
    • 时基范围：1ns/div至5000s/div
    • 时基精度：±1ppm/年 漂移
    • ADC 架构：实时采样，可切 8/10 位
    数字通道（MSO）
    • 输入通道：16 路（两个逻辑端口，各 8 路）
    • 输入接头：2.54mm 间距 10×2 排针
    • 最高输入频率：100MHz（200Mbit/s）
    • 最小可测脉宽：5ns
    • 阈值范围：±5V，两个端口独立控制
    • 阈值精度：优于 ±350mV（含迟滞）
    • 阈值迟滞：优于 ±250mV
    • 输入动态范围：±20V
    • 最小输入摆幅：500mV 峰峰值
    • 输入阻抗：200kΩ ±2% ∥ 8pF ±2pF
    内置信号源
    • 输出频率范围：100μHz至20MHz
    • 输出频率分辨率：优于 1μHz
    • 输出频率精度：示波器时基精度 ± 输出频率分辨率
    • 直流精度：输出电压的 ±1%（高阻负载）
    软件与接口
    • 标配软件：PicoScope 7（Windows / macOS / Linux）
    • 串行解码：30 种以上协议
    • 分析工具：FFT 频谱、数学通道、DeepMeasure 逐周期测量、模板限值测试
    • 二次开发：PicoSDK（C 语言 DLL）
    • PC 接口：USB Type-C（USB 3）
    • 供电：单口 USB Type-C 3A；或 USB + 外接 5V/3A 电源
    通用与环境
    • 尺寸：221×173×30mm
    • 重量：小于 0.7kg
    型号与选件
    • 3415E / 3416E / 3417E / 3418E：4 通道 · 100/200/350/500MHz
    • 各型号 MSO 版本：追加 16 路数字输入
    • TA375 / TA536 等：标准 BNC 无源探头
    • 高带宽有源探头：A3076（750MHz）、A3136（1.3GHz）等
    资源下载
    以上规格取自 Pico Technology 官网 PicoScope 3000E 系列规格页与数据手册（2026 年版）。
