ML4025E-PLS 四通道 12ps时域反射计/TDR 带宽35GHz|MultiLane

高分辨率 TDR带宽35GHz低成本四通道 12 ps 上升时域反射计回波损耗测量每个模块 4 个端口可扩展至 32+、低功耗

ML4025F-PLS 四通道 7ps时域反射计/TDR 带宽70GHz|MultiLane

高分辨率 TDR带宽70GHz低成本四通道 7 ps 上升时域反射计回波损耗测量每个模块 4 个端口可扩展至 32+、低功耗

ML4035 四差分通道 7ps时域反射计/TDR/采样示波器带宽35GHz|MultiLane (在产)

ML4035-TDR 是一款最先进的 TDR 和数字采样示波器的组合。DSO 在 35 GHz 进行准确的眼图分析，以表征发射器和接收器的质量，实现了一种统计欠采样技术，并配有全面的软件库，用于眼测量、抖动分析和处理 NRZ/PAM4 数据。真正的差分 TDR 可以同时确定四个通道上的阻抗特性和反射损耗。它旨在既适用于特性分析也适用于制造。4 个差分 PPG 端口可以生成高达 58 Gbps NRZ 的脉冲模式，实现超过 32 GHz 的 Sdd21 测量。ML4035-TDR 可以配置为测量 TDR，范围为 10 米。它具有 12 ps 的脉冲上升时间，可以解析相隔仅 1.5 mm 的阻抗不连续性。动态范围为 40 dB。ML4035-32 是一个不包含 TDR 能力的 32 GHz 变体，可用于 TIA 测试和其他 BERT-Scope 应用。

参考价格：

厂家：MultiLane （收录32个产品）

产地：黎巴嫩

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

ML4035 系列

ML4035是集TDR/TDT、数字采样示波器和误码仪于一体的尖端科技测试设备，DSO可在35GHz内进行准确的眼图测量来验证发射机和接收机的质量，执行带综合软件库的统计欠采样技术用于眼图测量、抖动分析及NRZ/PAM4数据处理。真差分TDR/TDT用于同时测量4个通道器件的阻抗特性、反射和插损。它设计用于特性分析及生产测试。

4对差分PPG端口可产生53Gbps NRZ脉冲码型，从而使Sdd21测量高于35GHz。ML4035可以测量10米范围的TDR，拥有12ps的上升时间可解决接近1.5mm的阻抗非连续测量，动态范围是60dB。

这个3合1体的产品可以进行400G误码测试、NRZ和PAM4眼图测量，阻抗特性及S参数评估。总共24个端口，可进行4个通道同步测试，它的应用广范，从无源线缆、TIA特性及生产测试，到收发器和光模块的符合性测试，以及开关调谐、电缆匹配、介质故障检测和其他行业基本应用。

ML4035 同时是最先进的 TDR/TDT 和数字采样示波器。DSO 在 35 GHz 下自动执行准确的眼图分析，以表征发射机和接收机的质量，实施统计欠采样技术，并使用用于眼图测量、抖动分析和 NRZ/PAM4 数据处理的综合软件库。真差分 TDR/TDT 用于同时确定 4 个通道上元件的阻抗分布、反射和传输损耗。它专为表征和制造而设计。
4 个差分 PPG 端口可在 53 Gpbs NRZ 下生成脉冲模式，从而实现 35 GHz 以上的 Sdd21 测量。ML4035 可配置为测量 10 米范围的 TDR。它具有 12ps 的脉冲上升时间，可以分辨相距近 1.5mm 的阻抗不连续性。动态范围为 60dB。

ML4035-TDR 介绍ML4035-TDR 是一款最先进的 TDR 和数字采样示波器的组合。DSO 在 35 GHz 进行准确的眼图分析，以表征发射器和接收器的质量，实现了一种统计欠采样技术，并配有全面的软件库，用于眼测量、抖动分析和处理 NRZ/PAM4 数据。真正的差分 TDR 可以同时确定四个通道上的阻抗特性和反射损耗。它旨在既适用于特性分析也适用于制造。4 个差分 PPG 端口可以生成高达 58 Gbps NRZ 的脉冲模式，实现超过 32 GHz 的 Sdd21 测量。ML4035-TDR 可以配置为测量 TDR，范围为 10 米。它具有 12 ps 的脉冲上升时间，可以解析相隔仅 1.5 mm 的阻抗不连续性。动态范围为 40 dB。ML4035-32 是一个不包含 TDR 能力的 32 GHz 变体，可用于 TIA 测试和其他 BERT-Scope 应用。

关键特性

TDR/TDT 特性
- 高分辨率 TDR/TDT 测量
- 低成本四重 35 GHz 时间域反射/透射，针对高速测试和测量进行优化
- 阻抗特性测量
- 确定任何反向反射信号的大小和极性
- 每个模块 4 个端口，可扩展至 32+
- 4x35 GHz 模拟带宽
- 低功耗
- 采样孔径抖动低于 60 fs
S-参数
- 回损
- 插入损耗
- 串扰
- 准确的多端口 S-参数
DSO 特性
- 低成本四重 35 GHz 数字采样示波器，针对高速数据分析进行优化
- 高保真信号捕获
- 低固有抖动
- 通过 Fast Ethernet 控制多个模块
- 用户友好的 GUI，高吞吐量 API 和库。软件支持 Linux 和 Windows。
- 支持来自其他软件的外部 API 调用，例如 LabView。
- 可重复的性能和可追溯到标准
- 每个通道的单端和差分电气输入
- 眼图和模式捕获模式中的颜色分级持久性
- 能够分析和将捕获的数据加载到模拟器中
- 能够保存多个 DSO 的统计测量和数据文件
- 完整的眼测量可以在几十毫秒内完成

脉冲模式生成器

数据速率 23 – 29 GBd 和 46 – 58 GBd
能够以 100 kbps 的步长调整比特率，并找到 RX PLL 锁定裕度。
高频时钟输出 > 2.4 GHz
独立控制内眼水平
输出摆动高达 0.8 Vppd
支持格雷编码和极性反转
可用模式包括：
- PRBS 7/9/11/13/15/16/23/31/58 及其反向
- PRBS13Q, PRBS31Q
- SSPRQ 和 SSPR
- 方波，JP03A/B, CID JTOL 模式
- 错误注入
- 3-tap FIR 前置和后置强调 6dB

错误检测器

自适应 DFE 和 FFE 带反射消除器。
随时间监控 SNR。
PAM 直方图监控器。
可调的 PAM 切片器阈值。
以下模式的错误检测：
- PRBS 7/9/11/13/15/16/23/31
- PRBS13Q 和 PRBS31Q
- 自动模式检测。
- LOS 指示器。

4 通道数字采样示波器提供 SerDes 测试 & 特性软件滤波器ML4035 软件可以通过 s2p / s4p 文件的方式，消除示波器和 DUT 之间连接的电缆的影响。它还提供了可以轻松应用于信号后处理的软件滤波器，如 FFE。

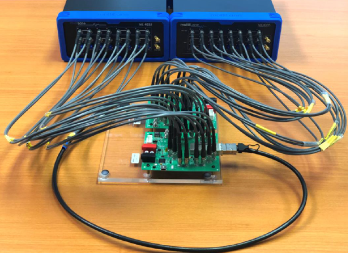

应用

直接连接铜缆测试
TIA 测试

DSO 应用

高速 SerDes 测试 & 特性
设计/验证电信和数据通信组件和系统
电光收发器测试
多端口系统测试或线路卡
高端口数系统的现场测试
安装和维护的电信设备测试。
光纤通道、以太网、PON、并行光学
高端口数烧录测试。

DSO 测量

NRZ 模式
- 总抖动分解 (DJ, RJ)
- 掩模余量
- 掩模余量可以为定义的失败点数提取，从而允许 DUT 质量评估、控制和分选。
- 可以返回区域失败点数以及实际失败的点。
- 眼图开口、眼图高度和宽度、眼图幅度、顶部、底部、最大值、最小值、峰峰值
- 在模式捕获中的上升/下降时间，单边测量
- 统计直方图和直方图测量
- 交叉百分比
- 前置强调正 & 负
- 高级模式测量
  - 缩放、标记、X 和 Y 直方图、叠加、多重测量、统计。
PAM4 模式
- PAM4 范围测量目前遵循最新的 OIF 贡献。
- PAM4 测量
  - 符号电平
  - 垂直眼图幅度
  - 垂直眼图开口
  - 水平眼图开口 (dB)
  - 按 BER 开口
  - 最大值、最小值、峰峰值...

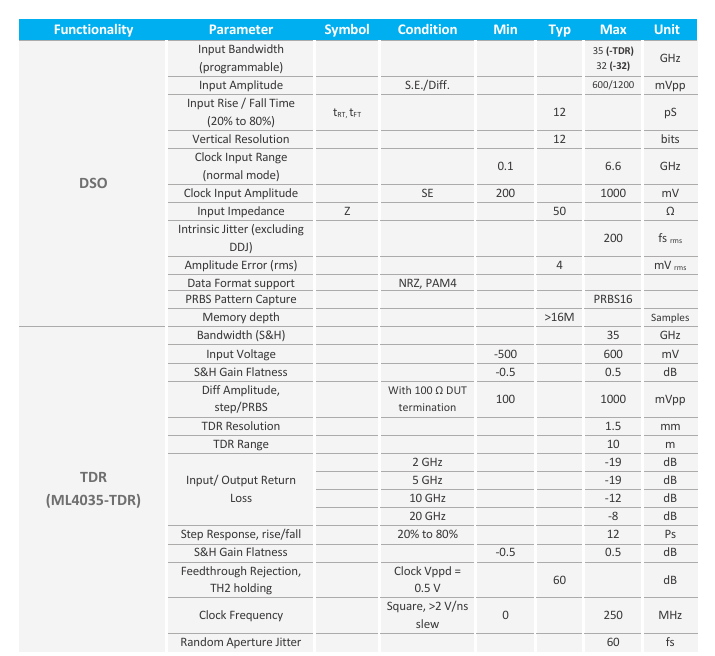

功能参数符号条件最小值典型值最大值单位DSO输入带宽 (可编程) 35 (-TDR) 32 (-32) GHz 输入幅度 S.E./Diff. 600/1200 mVpp 输入上升/下降时间 (20% 至 80%) tRT, tFT 12 ps 垂直分辨率 12 位时钟输入范围 (正常模式) 0.1 6.6 GHz 时钟输入幅度 SE 200 1000 mV 输入阻抗 Z 50 Ω 固有抖动 (不包括 DDJ) 200 fs rms 幅度误差 (rms) 4 mV rms 数据格式支持 NRZ, PAM4 PRBS 模式捕获 PRBS16 内存深度 >16M 样本TDR (ML4035-TDR)带宽 (S&H) 35 GHz 输入电压 -500 600 mV S&H 增益平坦度 -0.5 0.5 dB Diff 幅度，步/PRBS 带有 100 Ω DUT 终止 100 1000 mVpp TDR 分辨率 1.5 mm TDR 范围 10 m 输入/输出回损 2 GHz -19 dB 5 GHz -19 dB 10 GHz -12 dB 20 GHz -8 dB 步响应，上升/下降 20% 至 80% 12

Ps S&H 增益平坦度 -0.5 0.5 dB 馈通抑制，TH2 保持时钟 Vppd = 0.5 V 60 dB 时钟频率方波，>2 V/ns 0 250 MHz 随机孔径抖动 60 fs

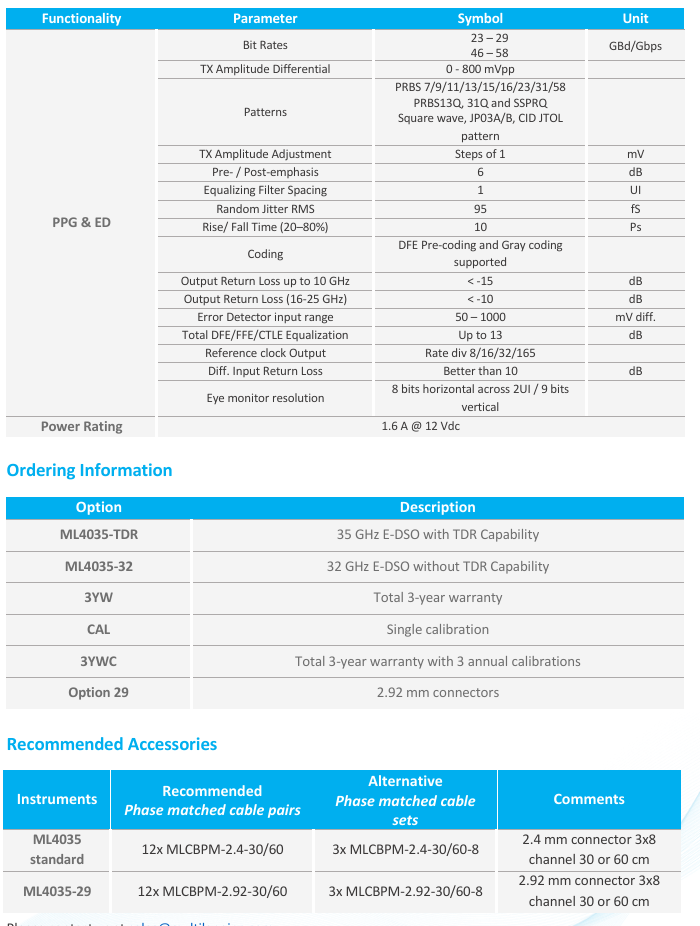

PPG & ED比特率 23 – 29 46 – 58 GBd/Gbps TX 幅度差分 0 - 800 mVpp 模式 PRBS 7/9/11/13/15/16/23/31/58 PRBS13Q, 31Q 和 SSPRQ 方波，JP03A/B, CID JTOL 模式 TX 幅度调整 1 mV 步长前置 / 后置强调 6 dB 均衡滤波器间距 1 UI 随机抖动 RMS 95 fS 上升/下降时间 (20–80%) 10 Ps 编码 DFE 预编码和格雷编码支持输出回损 10 GHz 以下 < -15 dB 输出回损 (16-25 GHz) < -10 dB 错误检测器输入范围 50 – 1000 mV diff. 总 DFE/FFE/CTLE 均衡高达 13 dB 参考时钟输出率 div 8/16/32/165 差分输入回损 10 dB 以上眼图监控分辨率 8 位水平跨 2UI / 9 位垂直功率等级 1.6 A @ 12 Vdc

订购信息推荐配件请联系我们的销售团队 sales@multilaneinc.com。

选项描述ML4035-TDR 带有 TDR 能力的 35 GHz E-DSO ML4035-32 不带 TDR 能力的 32 GHz E-DSO 3YW 总计 3 年保修 CAL 单次校准 3YWC 总计 3 年保修，每年校准 3 次
