GigaWave™ 6000 系列具有 40 ps 的上升时间、4 ps 的触发抖动和真正的亚皮秒级定时精度，是超快脉冲分析和高带宽光学应用的理想选择。得益于我们独特的 CDF 采样技术，GigaWave™ 以行业领先的成本提供 6 GHz 带宽：比同类产品低 5-10 倍。
模拟带宽：6GHz
精确的上升时间、相位和抖动分析
USB 2.0 高速、TMDS/HDMI、LVDS、SATA 等的（伪）眼图
具有毫米级分辨率的 TDR/TDT（需要外部脉冲源）
激光脉冲宽度表征
时钟/电缆的相位匹配、建立时间/保持时间分析
一切尽在您的手掌中。

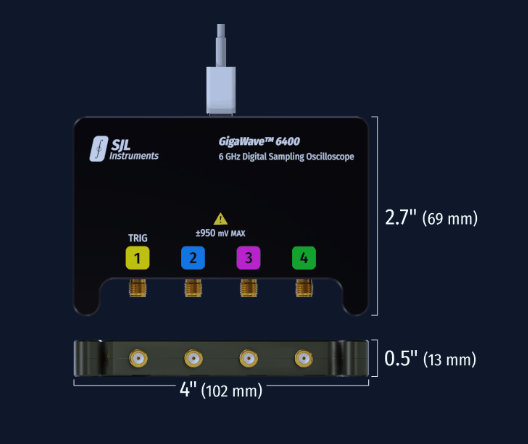

我们的 GigaWave™ 数字采样示波器提供 12 位垂直分辨率、1 ps 时间分辨率和 6 GHz 模拟带宽，全部采用 4 英寸的微型外形尺寸。这是您在其他任何地方都找不到的组合——起价 2,295 美元。
GigaWave™ 6000 系列具有 40 ps 的上升时间、4 ps 的触发抖动和真正的亚皮秒级定时精度，是超快脉冲分析和高带宽光学应用的理想选择。得益于我们独特的 CDF 采样技术，GigaWave™ 以行业领先的成本提供 6 GHz 带宽：比同类产品低 5-10 倍。
- 精确的上升时间、相位和抖动分析
- USB 2.0 高速、TMDS/HDMI、LVDS、SATA 等的（伪）眼图
- 具有毫米级分辨率的 TDR/TDT（需要外部脉冲源）
- 激光脉冲宽度表征
- 时钟/电缆的相位匹配、建立时间/保持时间分析
一根 USB-C 电缆（随附）即可。在源头执行测量。
我们的无风扇机箱由铝坯精密加工而成。完全静音运行。在美国组装。

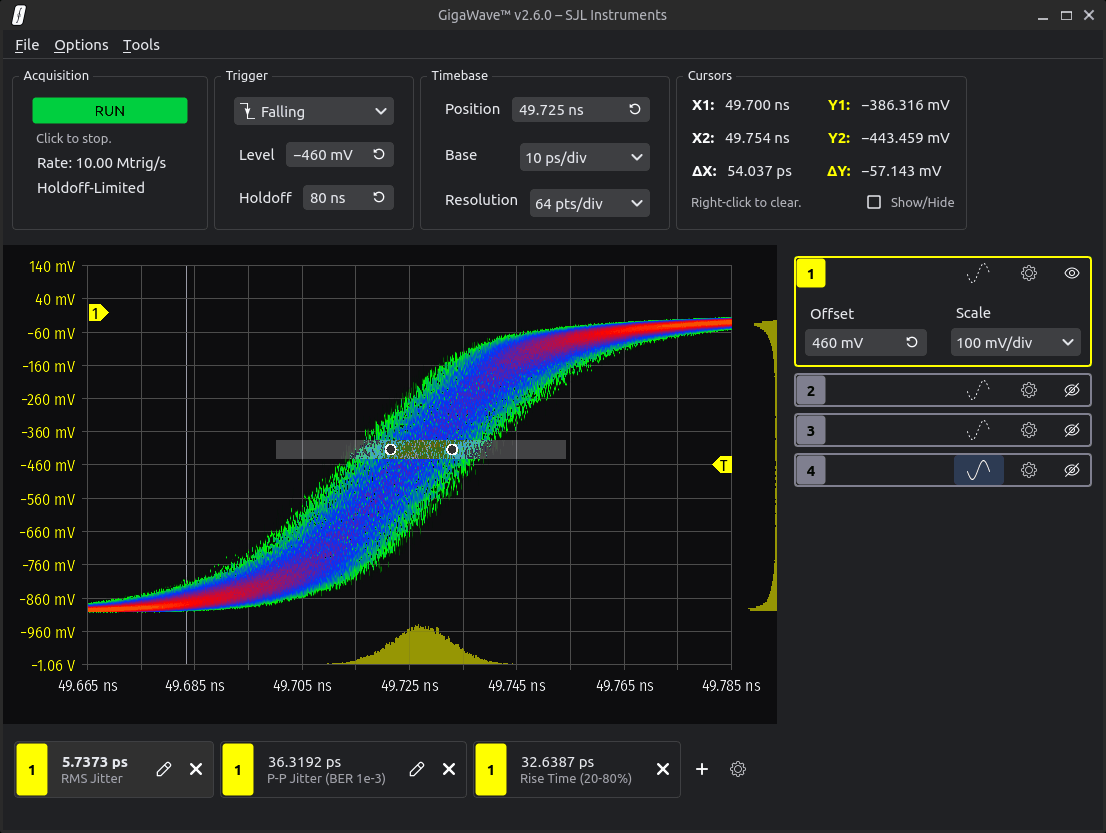

我们的免费 GigaWave™ 软件简单直观。在几秒钟内开始。
永远免费。
我们的 GigaWave™ 软件是轻量级的，只需几分钟即可学习。提供演示模式 — 先试后买。
Windows版本下载
macOS (beta)版本下载
Ubuntu版本下载

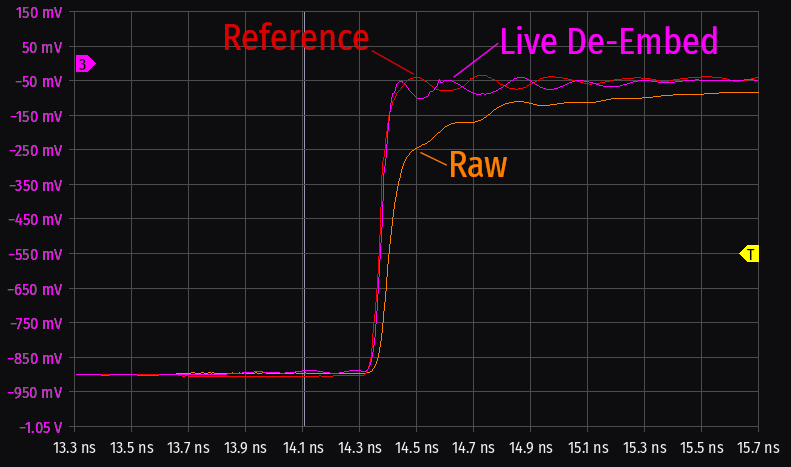

轻松解嵌您的测试夹具，无论是否使用 VNA。
收集有关数十种自动测量的长期统计数据。
将数据导出或流式传输到磁盘以获得最大的灵活性。

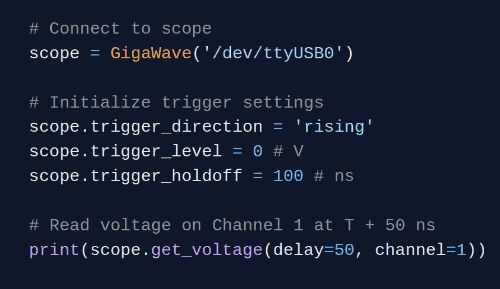

有独特的用例？我们的 GigaWave™ Python SDK 为自定义应用程序提供了一个简单的接口。
GitHub - SJL-Instruments/GigaWave-SDK: Official Python SDK for GigaWave™ 6000-Series Oscilloscopes.
请参阅GigaWave6000系列数据表和用户手册以获取完整的规格。
每个单元都配有以下标准附件：
– 一根 3' USB-C 转 USB-C 电缆，
– 一个 USB-A 转 USB-C 适配器，
– Torx T10 六角扳手（用于打开或维修设备），以及
– 校准证书，包含设备特定的带宽、上升时间、触发抖动、THD 和 ENOB 特性。
所有订单均提供“无理由”的 30 天退货期和两年保修。请直接联系我们以获取定制要求或正式报价。
免费送货：所有订单均包括通过 USPS（国内）或 FedEx（国际）的免费送货服务。对于国际订单，显示的价格包含所有关税和增值税（DDP 国际贸易术语）。
†需要符合 USB-3.0 标准的端口 （900 mA）。八通道 6800 型号需要一个支持 1.5 A 的 USB-C 端口。
*与传统采样示波器的等效采样率。可能因信号复杂度而异。有关详细信息，请参阅用户手册中的“工作原理”部分。
| Specification | GigaWave™ 6200 | GigaWave™ 6400 | GigaWave™ 6800 |
|---|---|---|---|
| Price | US$2,295 | US$2,495 | US$2,895 |
| Type | Digital Sequential Sampling Oscilloscope | Digital Sequential Sampling Oscilloscope | Digital Sequential Sampling Oscilloscope |
| Input Interface | SMA DC-Coupled | SMA DC-Coupled | SMA DC-Coupled |
| Maximum Input Voltage | ±950 mV MAX | ±950 mV MAX | ±950 mV MAX |
| Channels | 2 | 4 | 8 |
| Analog Bandwidth | 6 GHz | 6 GHz | 6 GHz |
| Rise Time | 40 ps | 40 ps | 40 ps |
| Vertical Resolution | 12-bit (8.5 ENOB @ 100 MHz) | 12-bit (8.5 ENOB @ 100 MHz) | 12-bit (8.5 ENOB @ 100 MHz) |
| Temporal Resolution | 1 ps (1 TSa/s ET) | 1 ps (1 TSa/s ET) | 1 ps (1 TSa/s ET) |
| Timebase Range | 11 ns - 20 µs post-trigger | 11 ns - 20 µs post-trigger | 11 ns - 20 µs post-trigger |
| Timebase Accuracy | 15 ppm (relative) ± 20 ps (global shift) | 15 ppm (relative) ± 20 ps (global shift) | 15 ppm (relative) ± 20 ps (global shift) |
| Inter-Channel Skew | 5 ps TYPICAL | 5 ps TYPICAL | 5 ps TYPICAL |
| Trigger Source | Channel 1 Edge (Full Bandwidth) | Channel 1 Edge (Full Bandwidth) | Channel 1 Edge (Full Bandwidth) |
| Trigger Level | Full Range (12-bit) | Full Range (12-bit) | Full Range (12-bit) |
| Trigger Jitter | 4 ps RMS TYPICAL | 4 ps RMS TYPICAL | 4 ps RMS TYPICAL |
| Max Trigger Rate | 25 Mtrig/s | 25 Mtrig/s | 25 Mtrig/s |
| Sample Rate* | 4 MSa/s | 4 MSa/s | 4 MSa/s |
| Dimensions | 3.0"x2.7"x0.5" (76x69x13mm) | 4.0"x2.7"x0.5" (102x69x13mm) | 7.0"x2.7"x0.5" (178x69x13mm) |
| Weight | 0.25 lb (115 g) | 0.33 lb (148 g) | 0.62 lb (280 g) |
请参阅GigaWave6000系列数据表和用户手册以获取完整的规格。
每个单元都配有以下标准附件：
– 一根 3' USB-C 转 USB-C 电缆，
– 一个 USB-A 转 USB-C 适配器，
– Torx T10 六角扳手（用于打开或维修设备），以及
– 校准证书，包含设备特定的带宽、上升时间、触发抖动、THD 和 ENOB 特性。
所有订单均提供“无理由”的 30 天退货期和两年保修。请直接联系我们以获取定制要求或正式报价。
免费送货：所有订单均包括通过 USPS（国内）或 FedEx（国际）的免费送货服务。对于国际订单，显示的价格包含所有关税和增值税（DDP 国际贸易术语）。
†需要符合 USB-3.0 标准的端口 （900 mA）。八通道 6800 型号需要一个支持 1.5 A 的 USB-C 端口。
*与传统采样示波器的等效采样率。可能因信号复杂度而异。有关详细信息，请参阅用户手册中的“工作原理”部分。
