5英寸触摸显示屏，提供直观的图形化和数字化显示模式
集六种设备功能于一体：电压源、电流源、6 ½数字万用表（DCV,DCI, ohms）、电池模拟器、电子负载及脉冲发生器
四象限输出及量测功能，支持两线制和四限制量测
分辨率最高可达10fA/100nV，采样率最高可达10us
Graph view、Scope view及Record view三种图形显示模式
SWEEP扫描模式：Linear/Log/ Pulsed Linear/ Pulsed Log及LIST
多达16台设备同步功能，具备并行测试能力
内建电阻、功率和Math测量功能
前置USB接口用于数据存储、截屏或测试配置导入
丰富的内置接口：Digital IO、USB、LAN
IT2800和IT2800R两种机型可选，IT2800R支持后背板三同轴输出
可选配专业半导体参数测试软件SPS5000，加速器件特性表征测试
IT2800 系列是外观紧凑、经济高效的台式源测量单元，简称源表或 SMU。它集 6 种设备功能于一体，综合了四象限电压源、电流源、6½ 位数字万用表、脉冲发生器、电池模拟器以及电子负载功能，是半导体功率器件 IV 特性测试的理想选择。全系列覆盖 10fA 到 10A 的电流范围以及 100nV 到 1000V 的电压范围。
除了直流工作模式之外，IT2800 系列 SMU 还能够进行脉冲测量，以防止器件自身发热导致测量结果出现误差。5 寸触摸显示屏带来出色的图形用户界面及多种显示模式，帮助工程师显著提高测试效率。此外，产品配备高速可靠的光纤并行模式，可在多台 SMU 之间稳定可靠地工作并交换大量数据，满足多样化测试需求。可搭配 ITECH SPS5000 系列半导体参数测试软件，实现高效的半导体器件特性表征测试，广泛应用于分立半导体器件、功率芯片、无源器件、光电器件、微功耗量测以及材料研究等领域。
5 英寸触摸显示屏，提供直观的图形化和数字化显示模式
集六种设备功能于一体：电压源、电流源、6½ 数字万用表（DCV/DCI/ohms）、电池模拟器、电子负载及脉冲发生器
四象限输出及量测功能，支持两线制和四线制量测
分辨率最高可达 10fA / 100nV，采样率最高可达 10μs
Graph view、Scope view 及 Record view 三种图形显示模式
SWEEP 扫描模式：Linear / Log / Pulsed Linear / Pulsed Log 及 LIST
多达 16 台设备同步功能，具备并行测试能力
内建电阻、功率和 Math 测量功能
前置 USB 接口用于数据存储、截屏或测试配置导入
丰富的内置接口：Digital IO、USB、LAN
IT2800 和 IT2800R 两种机型可选，IT2800R 标配后背板三同轴输出端子
可选配专业半导体参数测试软件 SPS5000，加速器件特性表征测试
GUARD 输出功能，适合低电流（微弱电流）测量

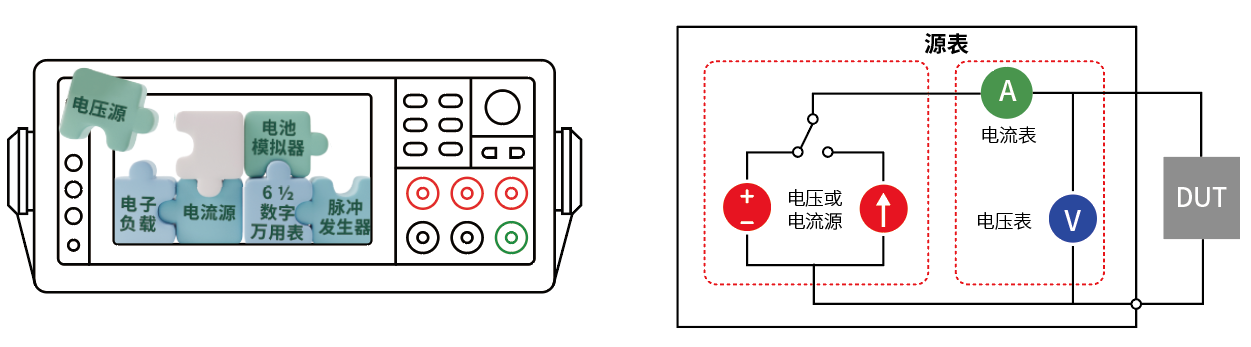

传统的半导体 I-V 特性测量方案复杂且成本昂贵，需要电压/电流源、脉冲发生器、高精密电压/电流表等多种仪器配合，占用有限的测试台架空间，且工程师需要编程实现多台设备的控制与同步。IT2800 系列 SMU 集六种设备功能于一体，将不同输出和测量能力整合到紧凑的 1/2 2U 尺寸中，可精确输出电压或电流并同步测量电压和/或电流，兼具四象限电压源、电流源、6½ 数字万用表、脉冲发生器、电池模拟器及电子负载的功能，经济又高效。

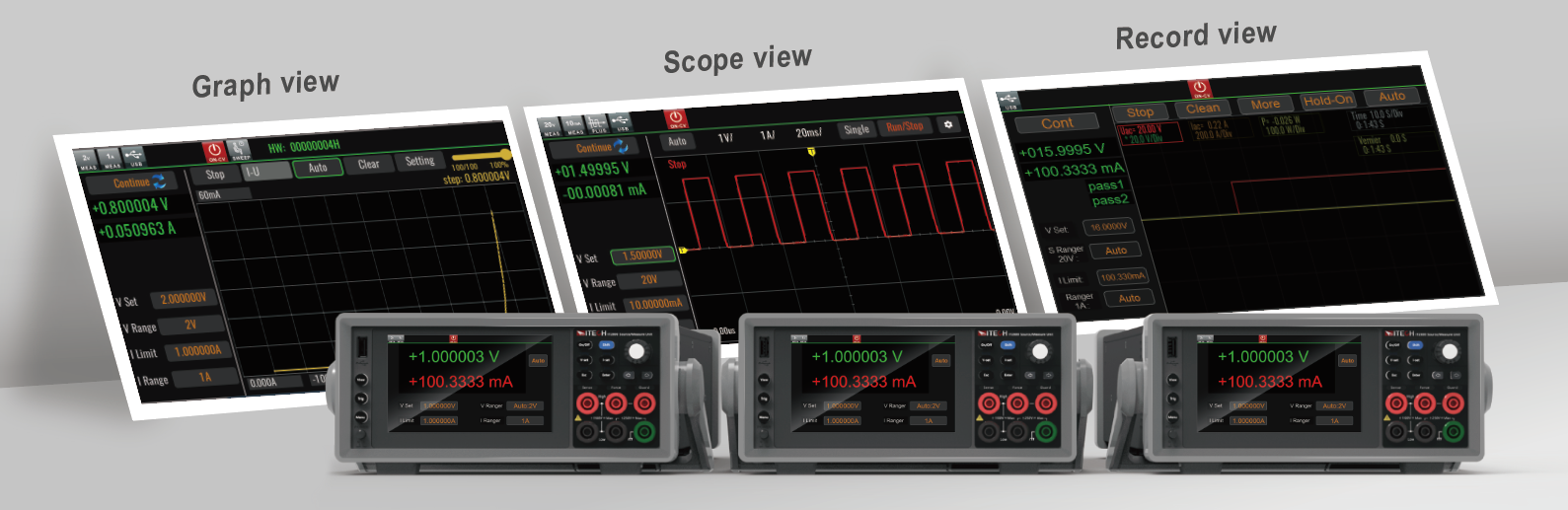

前面板配置 5 英寸彩色 LCD 触摸显示屏、USB 2.0 memory I/O 端口、旋转导航按钮、Trigger 按键、功能按键及主流香蕉插座。USB2.0 内存端口支持数据存储、测试配置文件导入及系统升级。提供图形化和数字化两种测量结果显示模式，三种视图大幅提升台架测试与 I-V 特性分析效率：

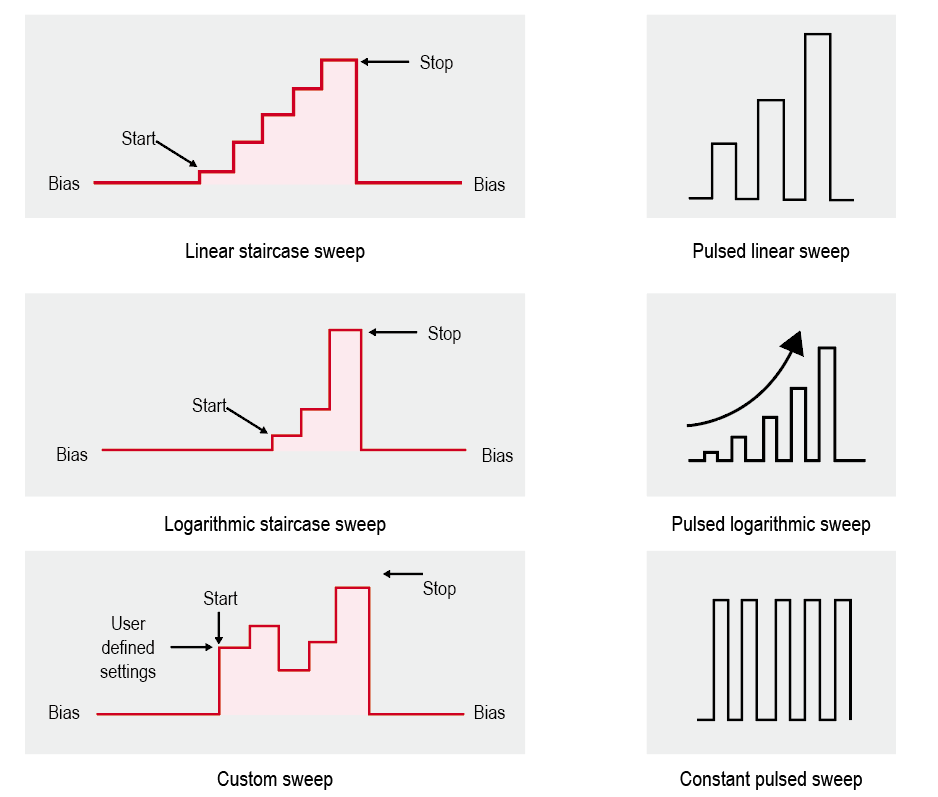

标准 SWEEP 模式下支持线性和对数模式、单次和双次扫描以及恒定和脉冲扫描。LIST 扫描功能可高效执行任意波形输出，适合表征响应随外加电压/电流变化的器件；用户可通过 Excel 导入或面板编辑生成任意形状扫描曲线，最多可导入 99999 点数据，是 U-I 和 I-U 特性测试的理想选择。
得益于四象限工作特性，IT2800 内置专业电池模拟器功能，帮助工程师研究电池特性对 DUT 功耗及性能可靠性的影响。可通过自定义（SOC-VOC-R）或常规参数设定模式快速生成电池曲线，并任意指定初始 SoC 状态，无需像使用真实电池一样等待充放电，大幅提升研发和生产测试效率，尤其适合 IoT 低功耗精密测量。
支持 4 线制测量功能，解决测量小电阻时线缆固有电阻带来的误差问题：两个连接器强制提供电流，另外两个测量电压，由于测压端无电流流过，可准确感知 DUT 两端实际电压。
配备高速、可靠的光纤并行模式，最多 16 台设备同步工作，稳定交换大量数据，满足多通道并行测试需求。
| 型号 | 电压 | 电流 | 功率 | Source 分辨率 | Measure 分辨率 | 精度（典型） | 接口 / 端子 | 尺寸 |
|---|---|---|---|---|---|---|---|---|
| IT2806R | ±200V | ±3A DC, ±10A Pulse | ±20W | 100nV / 10fA | 100nV / 10fA | ±0.015%+300μV（200mV 档） ±0.06%+100pA（100nA 档） | USB / LAN / Digital IO 标配后背板三同轴输出端子 | 1/2 2U |
| IT2805R | ±200V | ±1.5A DC&Pulse | ±20W | 1μV / 100fA | 100nV / 10fA | 1/2 2U | ||
| IT2801R | ±1000V | ±1A DC&Pulse | ±20W | 100nV / 1pA | 100nV / 1pA | 1/2 2U | ||
| IT2806 | ±200V | ±3A DC, ±10A Pulse | ±20W | 100nV / 10fA | 100nV / 10fA | ±0.015%+300μV（200mV 档） ±0.06%+100pA（100nA 档） | USB / LAN / Digital IO 选配 GPIB（IT-E176） | 1/2 2U |
| IT2805 | ±200V | ±1.5A DC&Pulse | ±20W | 1μV / 100fA | 100nV / 10fA | 1/2 2U | ||
| IT2801 | ±1000V | ±1A DC&Pulse | ±20W | 100nV / 1pA | 100nV / 1pA | 0.015%+300μV（200mV 档） 0.025%+300pA（1μA 档） | USB / LAN / Digital IO 选配 GPIB（IT-E176） | 1/2 2U |
* 尾码 R 机型同时支持后背板输出，后背板输出端子为三同轴。以上规格如有更新，恕不另行通知。
SPS5000 半导体参数测试软件搭配 IT2800 高精密源测量单元，快速完成半导体器件 IV 特性表征与参数测试。支持 DC、脉冲、单次与双向扫描模式；直观 GUI 让高校实验室、半导体厂商与科研院所在无需编程知识的情况下快速完成器件表征测试。
直观 GUI 简化测量配置、I-V 特性表征与数据分析
预置 MOSFET / BJT / 二极管 / 电阻等测试项，即选即测（如 Id-Vd、Vth、Ion/Ioff 等）
自动测试序列功能：相同接线图的测试项可连续执行多参数测试（Id-Vd → Vth → Ion/Ioff → …）
交互式实时数据绘图，加速测试结果审查
快速测试模式可同时测试多达 32 通道 DUT
内建数据库，快速存储与调用数据和图形
强大图形分析工具：自动缩放、常数线/切线/回归线运算、MOSFET 截止/饱和区标注
多 Y 轴曲线显示，可自定义 X/Y 轴参数类型与线性/对数刻度
提供自定义测试项功能；兼容 Windows 7 及以上操作系统
配套测试治具 IT-E803，适用于低功率二极管与 MOSFET 测试（42V/1A）
IT2800 系列 SMU 兼顾 ATE 集成与台式使用需求，可满足从研发到生产测试与自动化制造、从工业开发到高校科研的多样化测试需求。
| 型号 | 说明 | 备注 |
|---|---|---|
| AC 电源线 | 电源线 | 标配 |
| USB 直连线 | USB 通信线 | 标配 |
| 测试线 | 两线制红黑测试线缆 | 标配 |
| IT-E801C-1.5 | 低泄漏三芯同轴电缆（1.5m） | 200V 机型选件 |
| IT-E802C-1.5 | 低泄漏三芯同轴电缆（1.5m） | 1000V 机型选件 |
| IT-E801A / IT-E802A | 香蕉头转三同轴适配器 | 200V / 1000V 机型选件 |
| IT-E168 | 光纤模块及光纤线束（0.3m & 1.5m），多机同步并行测试 | 选件 |
| IT-E176 | GPIB 通讯卡 | 选件（非 R 机型） |
| IT-E601 / IT-E601H | 黑色直插插头 — 表笔皇冠圆头 | 200V / 1000V 机型选件 |
| IT-E602 / IT-E602H | 黑色直插插头 — 鳄鱼夹 | 200V / 1000V 机型选件 |
| IT-E603 / IT-E603H | 黑色直插插头 — 表笔圆锥头 | 200V / 1000V 机型选件 |
| IT-E604 / IT-E604H | 黑色直插插头 — 通用表笔 + 鳄鱼夹 | 200V / 1000V 机型选件 |
| IT-E803 | 低功率二极管 / MOSFET 测试治具（42V/1A），搭配 SPS5000 | 选件 |
| IT-E158A / IT-E158B | 机架安装套件：两台并排安装（ITECH 标准机柜 / 非 ITECH 标准机柜） | 上机柜选件 |
| IT-E158C / IT-E158D | 机架安装套件：单台安装（ITECH 标准机柜 / 非 ITECH 标准机柜） | 上机柜选件 |
| IT-E9003 / IT-E9005 | ITECH 保固期服务延长至 3 年 / 5 年 | 选件 |
