IT16000D 系列大功率可编程直流电源
机柜式大功率直流电源系统 · 单柜最高250kW · 16柜并联可达4MW · 7寸触摸屏图形化操作
250kW
单柜最大功率
4MW
最大并联功率（16柜）
2250V
最高输出电压
600A
最大输出电流
7寸
彩色触摸屏
27U
机柜尺寸
CC/CV
优先权模式
产品简介
IT16000D 系列重新定义了大功率直流电源系统的标准，采用机柜架构，在27U机柜内集成高达200kW/250kW，并支持智能并联扩展至4MW，满足从实验室测试到兆瓦级应用的各种需求。搭载全新触摸屏交互系统，提供图形化操作界面，集成参数设置、波形编辑和实时监控功能。配备CC/CV优先模式选择功能，可精准控制恒流恒压输出，避免过冲。
在系统扩展性方面，IT16000D 支持VNC以太网、Modbus、CAN总线、Profibus DP、Profinet及LabVIEW等多种通信接口和协议，可独立运行或无缝集成至自动化测试系统。这使其成为大功率直流电源测试、产线老化和科研开发的理想解决方案，为行业用户提供更高效、更经济的设备部署选择。
IT16000D 系列支持光纤全隔离并机，无需拆机即可完成扩容，并机后系统无需重新校准，大幅降低大功率测试系统的部署与维护成本。
产品特点
单个机柜内功率高达250kW，支持16柜并联扩容至4MW
输出电压覆盖1200V / 1600V / 2250V三档，满足不同高压测试需求
7寸彩色触摸屏，提供直观的图形化操作界面
CC/CV优先权设置功能，可精准控制恒流恒压输出，避免过冲
List功能，支持千万点动态工况曲线模拟
全面的保护功能：OVP / OCP / OPP / OTP / UVP / UCP，保障测试安全
光纤全隔离并机技术，有效保护设备及待测物
并机操作简单，不需拆机柜，并机后系统不需要校准
标配USB / LAN / CAN / 数字IO接口，选配GPIB / EtherCAT / Analog&RS232
内置Web界面，可通过浏览器远程控制；支持VNC传屏远程访问触摸屏
免费上位机软件PV16000，提供更为直观的图形用户界面
支持LabVIEW、Modbus-TCP、Profinet、Profibus DP等主流自动化协议
配备紧急停止按钮装置，可限定电压/电流/功率值范围
产品功能与优势

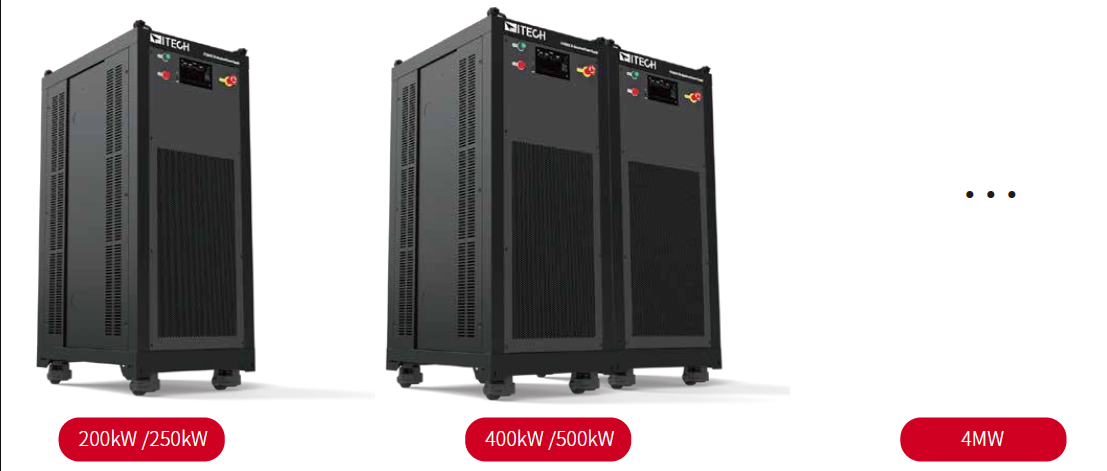

① 并联可达4MW，按需灵活配置
IT16000D 采用模块化机柜设计，单柜最大输出250kW，通过智能并机最高可扩容至4MW（16个机柜并联），满足从实验室研发到产线大功率测试的多样化需求。并机操作极为简便，无需拆卸机柜，通过光纤全隔离连接即可完成扩容，有效保护设备及待测物安全。并机后系统不需要重新校准，大幅降低系统部署与维护成本。
单柜模式
200kW / 250kW 单柜独立运行，适合实验室中小功率测试场景，占用空间小，部署灵活。
双柜并联
400kW / 500kW 双柜并机输出，光纤全隔离连接，适用于中大功率电机驱动、电池组测试等应用。
多柜集群
最多16柜并联达4MW，满足兆瓦级大功率测试需求，如新能源汽车动力系统、电网模拟等。
② 多重保护功能，保障测试安全
针对复杂的大功率测试场景，IT16000D 配备了完善的保护机制来保证测试人员、设备及待测物的安全性：
紧急停止按钮装置：前面板配备急停按钮，紧急情况下可立即切断输出
全面保护功能：OVP（过压保护）、OCP（过流保护）、OPP（过功率保护）、OTP（过温保护）、UVP（欠压保护）、UCP（欠流保护）
限定范围保护：可设定电压值/电流值/功率值的上下限范围，超出范围即触发保护

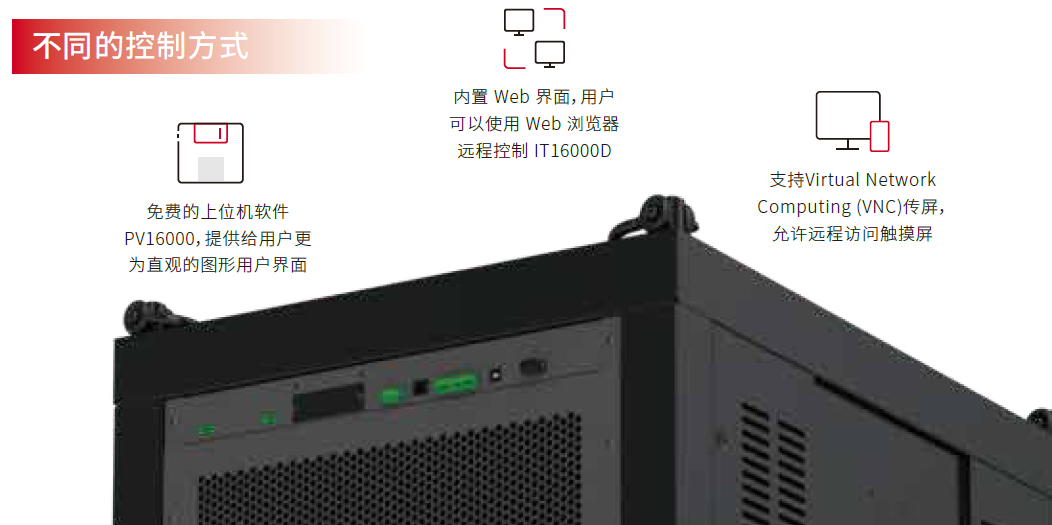

③ 智能互联，多种远程控制方式
IT16000D 提供丰富的通信接口和远程控制方案，可无缝集成到自动化测试系统中：
上位机软件 PV16000
免费的上位机软件，提供更为直观的图形用户界面，支持参数配置、波形编辑、数据记录与实时监控。
Web 浏览器远程控制
内置Web界面，用户可使用Web浏览器通过局域网远程控制IT16000D，无需安装额外软件。
VNC 远程传屏
支持Virtual Network Computing（VNC）传屏功能，允许远程访问触摸屏操作界面，实现完全等效的远程操控。

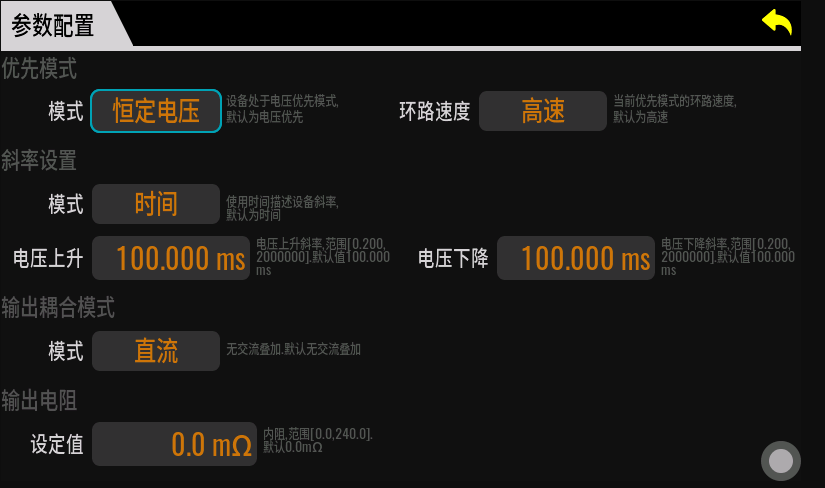

④ CC & CV 优先权功能，精准控制输出
IT16000D 系列的CC（恒流）/CV（恒压）优先权功能，增强了在需要高速响应或无过冲输出应用中的灵活性。允许用户根据具体的测试需求，自主选择CC或CV模式的响应速度和工作模式，这一点在需要快速响应或避免输出过冲的应用中尤为重要。
特别适合于那些对电源的稳定性和响应性有着严格要求的场景，比如在大功率集成电路的测试、电池的充放电过程、汽车电子电源瞬变仿真及其表征等应用中，IT16000D 系列能够确保电源输出快速且精准地适应负载的变化，为长时间的严苛测试提供了一个更加可靠的测试工具。
⑤ List 动态工况曲线模拟
IT16000D 内置List功能，支持千万点的动态工况曲线模拟，可编辑复杂的任意波形输出序列，适用于模拟真实工况下的电源瞬变、电压跌落、电流波动等测试场景。用户可通过触摸屏或上位机软件编辑波形参数，实现自动化的动态测试流程。
型号一览（6 款）
| 型号 | 电压 | 电流 | 功率 | 分辨率 | 精度（典型） | 接口 | 尺寸 |
|---|---|---|---|---|---|---|---|
| IT16200D-1200-500 | 1200V | 500A | 200kW | 0.001V / 0.01A | ≤0.02%+0.02%FS ≤0.05%+0.05%FS | USB / CAN / LAN / 数字IO 选配 GPIB / EtherCAT / Analog&RS232 | 27U |
| IT16250D-1200-600 | 1200V | 600A | 250kW | 0.001V / 0.01A | 27U | ||
| IT16200D-1600-350 | 1600V | 350A | 200kW | 0.001V / 0.01A | 27U | ||
| IT16250D-1600-420 | 1600V | 420A | 250kW | 0.001V / 0.01A | 27U | ||
| IT16200D-2250-250 | 2250V | 250A | 200kW | 0.001V / 0.01A | 27U | ||
| IT16250D-2250-300 | 2250V | 300A | 250kW | 0.001V / 0.01A | 27U |
* 以上规格如有变动，恕不另行通知。所有型号均为27U标准机柜，支持智能并机扩容。
通信接口
标配接口
USB（USB-TMC / USB-VCP） LAN（Rawsocket / Modbus-TCP / Profinet / VNC / VXI-11 / Web / Telnet） CAN 2.0B（CANopen / CAN2.0） 数字 IO
选配接口
GPIB（IT-E176） EtherCAT Analog & RS232（IT-E177）
支持 LabVIEW、Modbus、CAN总线、Profibus DP、Profinet 等主流工业通信协议，可独立运行或无缝集成至自动化测试系统。
典型应用
新能源汽车与动力电池
电动汽车电机及电控系统测试、动力电池组充放电测试、BMS电池管理系统验证、充电桩性能测试、高压电气系统耐久性测试
大功率电子与半导体
大功率集成电路测试、功率器件（IGBT / SiC / GaN）特性验证、电源模块老化测试、大功率LED及照明测试、服务器电源测试
工业与科研应用
产线老化与可靠性测试、汽车电子电源瞬变仿真、航空航天大功率设备测试、电网模拟与微电网研究、电化学与材料研究、实验室大功率通用电源
IT16000D 系列兼顾实验室研发与产线自动化测试需求，可满足从200kW单柜到4MW并机集群的多样化大功率测试场景。
选件与配件
| 型号 | 说明 | 备注 |
|---|---|---|
| AC 电源线 | 交流电源线 | 标配 |
| USB 直连线 | USB 通信线，用于USB口通讯 | 标配 |
| IT-E176 | GPIB 通讯卡 | 选件 |
| IT-E177 | RS232 / 模拟量通讯卡 | 选件 |
| IT-E33620-OO | 360A / 2m / 圆端子 红黑测试线一对 | 选件 |
| IT-E9003 | ITECH 保固期服务延长至 3 年 | 选件 |
| IT-E9005 | ITECH 保固期服务延长至 5 年 | 选件 |
资源下载
IT16000D 系列 产品单页（PDF · 官网 catalogue） 官网产品页（www.itechate.com）
* 官网设有人机验证，若 PDF 直链打不开，请从官网「下载中心」获取。
