优利德 · UNI-T

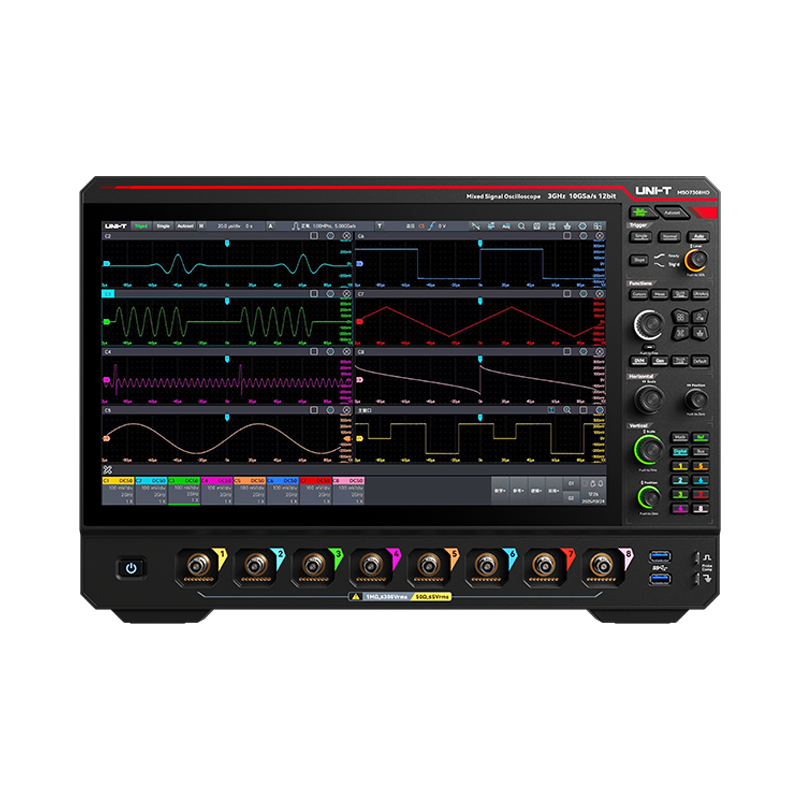

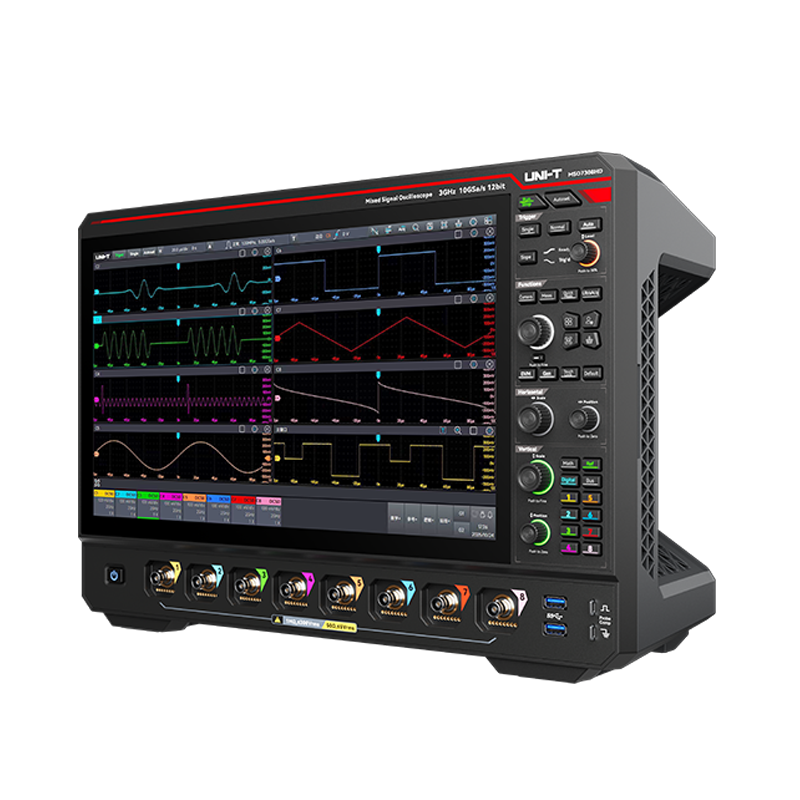

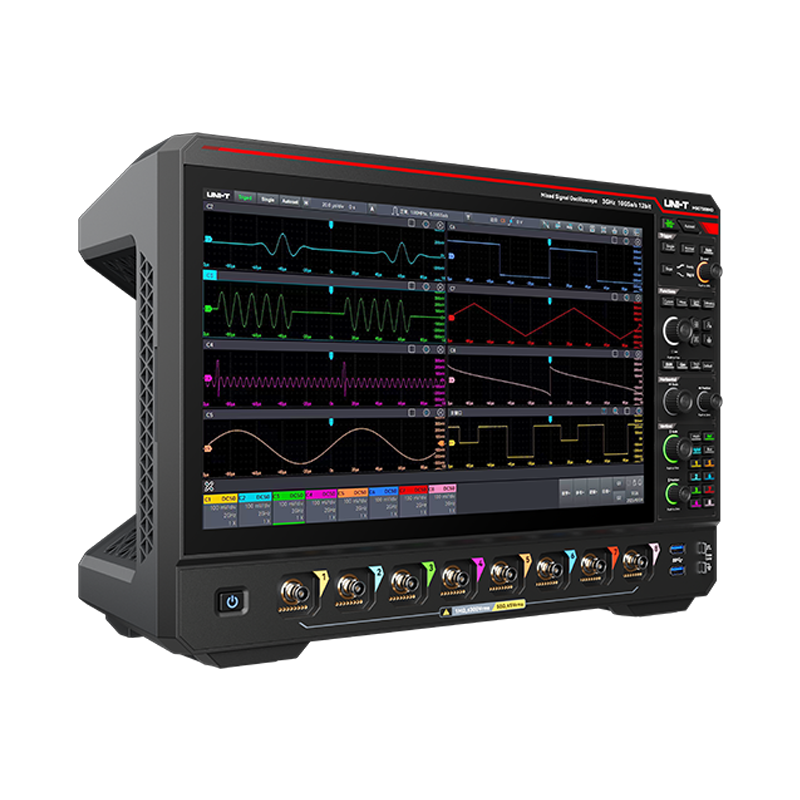

MSO7000HD 系列高分辨率示波器
8 个模拟通道 · 3 GHz / 2 GHz 带宽 · 最高实时采样率 10 GSa/s · 垂直分辨率 12 bit（ERes 最高 16 bit） · 最大存储深度 1 Gpts · 最高波形捕获率 1,000,000 wfms/s · 15.6 英寸 FHD 电容触摸屏
产品简介
MSO7000HD 系列是优利德推出的高性能高分辨率示波器，专为工业电子、科研等领域的高速信号测试需求打造。系列包含 3 GHz 与 2 GHz 两个型号，配备 8 个模拟通道与 16 个数字通道，以 12 bit ADC 分辨率加 4 bit ERes 强化信号细节还原，搭配 10 GSa/s 最高采样率、1 Gpts 最大存储深度及 1,000,000 wfms/s 的高波形捕获率，可高效完成高速信号完整性测试与复杂系统调试。
仪器在优利德自研 AFE ASIC 模拟前端芯片组及第七代示波器平台的加持下，性能指标全面提升：50 mV/div、满带宽下底噪低至 800 μV（典型值）；系统全带宽（50 Ω、50 mV/div、-3 dBFS）ENOB ＞7 bit；SFDR 50 dBc（典型值）；固有抖动低至 ≤150 fs RMS。12 bit ADC 使低噪声前端支持 16 倍额外的量化电平，垂直分辨率是 8 bit 示波器的 16 倍，且始终在满带宽、满采样率下保持 12 bit 垂直分辨率，无任何折中。
八个模拟通道可独立打开窗口或在同一窗口分区展示，便于在时域中观察更多信号信息；标配 74 种测量功能，并提供丰富的专业应用软件。系列集数字示波器、函数/任意波形发生器、频谱分析仪、数字电压表、数字频率计、逻辑分析仪与协议分析仪于一体，并提供电源完整性分析、抖动与眼图分析、一致性分析等高级软件，支持在线升级与单独选件购买。设备采用 X 型刀锋硬朗造型设计，比同类产品更紧凑、更便携、更有质感，配备 15.6 英寸 FHD 高清电容触摸屏与手势触控。
核心参数
• 模拟带宽：3 GHz（MSO7308HD）/ 2 GHz（MSO7208HD），-3 dB @ 50 Ω；全通道带宽 2 GHz，半通道带宽 3 GHz
• 模拟通道数：8 + EXT；数字通道 16（选配，需选购 MSO7000HD-LA 选件）
• 最高实时采样率：10 GSa/s（半通道），全通道 5 GSa/s
• 垂直分辨率：12 bit，ERes 模式最大支持 16 bit
• 最大存储深度：标配 250 Mpts/CH（全通道）、500 Mpts/CH（半通道）；选配 500 Mpts/CH（全通道）、1 Gpts/CH（半通道）
• 最高波形捕获率：≥1,000,000 wfms/s（开启顺序模式时）
• 上升时间（典型值，@50 Ω）：MSO7308HD 147 ps；MSO7208HD 220 ps
• 函数/任意波形发生器（选配）：双通道等性能，波形最高频率 60 MHz，采样率高达 625 MSa/s，支持任意波形、调制与扫频
• 测量与分析：超过 74 种自动参数测量与参数快照；统计分析、直方图、趋势图和追踪图
• 显示与接口：15.6 英寸 FHD 高清电容触摸屏（1920×1080）+ 手势触控；USB Device、USB Host（TYPE-C ×1、TYPE-A ×4）、10 MHz Ref In/Out、LAN（10/100/1000 Mb/s）、Aux In、Aux Out、HDMI
产品特性
八个模拟通道，时域观察更多信号
• 集成 8 个模拟通道，可独立打开窗口或在同一窗口分区展示；另配 1 个外触发通道
• 带宽：全通道 2 GHz，半通道 3 GHz；采样率：全通道 5 GSa/s，半通道 10 GSa/s；存储深度：全通道 500 Mpts，半通道 1 Gpts
• 标配 74 种测量功能，同一屏幕最多同时显示 10 种测量；参数快照可显示当前测量通道的 53 种测量项，可切换信源
自研模拟前端与高分辨率 ADC
• 集成多款优利德自主研发的低噪声调理芯片，配合第七代示波器平台，提升数据精准度与复杂信号处理能力
• 底噪 50 mV/div、满带宽低至 800 μV（典型值）；ENOB ＞7 bit；SFDR 50 dBc（典型值）；低固有抖动 ≤150 fs RMS
• 12 bit ADC 低噪声前端支持 16 倍额外的量化电平，适用于电源分析中对叠加在大直流信号上的微弱电压信号的精确测量，也便于在抖动分析中区分真实抖动与噪声成分
• 高分辨率模式下分辨率高达 16 位；垂直分辨率是 8-bit 示波器的 16 倍
顺序模式与深存储
• 标配全通道 250 Mpts、半通道 500 Mpts 存储深度，可选配扩展至全通道 500 Mpts、半通道 1 Gpts
• 顺序模式下进行深度的快速响应优化，250 Mpts 至 1 Gpts 的分段存储空间可有效保存足够多的触发事件，同时消除事件与事件间的长间隔
• 采集结束后可对捕获的波形逐帧查看或回放，亦可将最多 40 段内的波形以 45°、重叠、叠加、拼接的形式整体观察；顺序模式在最优状态下支持 52 万帧波形的采集和回放
• 搜索和导航功能：所有搜索事件用不同颜色的搜索标记高亮显示，可用前一个 / 下一个按钮或显示屏上的搜索标志简便导航，最多同时可进行 10 项搜索设置，事件表显示每次搜索出现的时间与搜索测量参数
多合一独立仪器功能
• 数字示波器：3 GHz/2 GHz 带宽选择，全系列 10 GSa/s 采样率，最大存储深度 1 Gpts，最高捕获率 1,000,000 wfms/s
• 函数任意波形发生器（选配）：等性能双通道，最大输出频率 60 MHz，采样率 625 MSa/s，内置正弦波、方波、脉冲波、斜波、噪声、直流等标准波形与 200+ 任意波形，支持多种信号的调制和扫频
• 频谱分析仪：标配增强型 FFT，最高可达 32 Mpts 信号分析；支持幅度谱、功率谱、功率谱密度、实部、虚部、相位谱等多种频谱视图，可同时添加 2 个频谱分析窗口
• 数字电压表：4 位 DC / ACRMS / DC+ACRMS 电压测量；数字频率计：8 位高精度频率计
• 逻辑分析仪（选配）：16 通道逻辑分析，数字通道采样率 1.25 GSa/s，数字通道存储深度 250 Mpts，最小可识别脉宽低至 3.2 ns；配套 UT-M15 探头提供高低八位分离信号输入座，输入阻抗 101 kΩ±1%
• 主机系统：Intel Core i5-8400H（2.5 GHz，64-bit）处理器，Windows 10 IoT Ent LTSC（64bit）操作系统，8 GB 内存，128 GB 固态硬盘
易用交互与数学运算
• 15.6 英寸高清电容触摸屏，操控如手机或平板一般；保留仪器特有的旋钮和快捷按键，并支持外接蓝牙鼠标/键盘作为第三种交互方式
• 波形触控支持单窗口波形移动与缩放、上下左右拖动调节水平与垂直位置、缩放手势；灵动多窗口支持拖拽改变布局、拖拽边沿调节窗口大小、设置弹窗盯住、事件列表悬浮与内嵌、拖拽窗口至屏幕外实现屏幕扩展
• 快捷功能控制区提供一键打开光标、参数测量、参数快照，一键切换 UltraAcq、一键截屏、一键打开 DVM、一键打开信号源、一键打开协议分析、一键锁定触摸屏等高频操作
• 支持 8 个数学波形同时显示；基本运算涵盖加减乘除、与或非异或、平均、绝对值、Exp10、Exp、微分、积分、Ln、Lg、平方、平方根、共模、正弦、余弦、正切、相关、卷积、扩展、抽取、插值、最大值、最小值以及自定义表达式
• 高级滤波设计器提供精准实时的数字滤波：支持巴特沃斯、切比雪夫 I 型、切比雪夫 II 型、椭圆、采样法、列梅兹、窗函数等滤波器类型，以及高通、低通、带通、带阻等响应类型
• Matlab 嵌入式编程：可直接运行 Matlab 代码并将结果直接显示在示波器界面中，同时提供增强型 FFT、基本运算与数十种高级公式组合编辑
触发与协议分析
• 配备 22 种以上的高级触发，含边沿、脉宽、斜率、视频、码型、超时、欠幅、建立/保持、延迟、持续时间、N 边沿与区域触发
• 灵活配置的区域触发使波形在设定的区域中游离，快速隔离不相干信号，在极短时间内找到关键事件
• 持续更新 20+ 协议分析：嵌入式 RS-232/422/485/UART、SPI、I2C、SMBUS、SPMI、AudioBus（I2S、LJ、RJ、TDM）；汽车 CAN、CAN-FD、SENT、FlexRay、LIN、I3C、PSI5；计算机与通信 USB2.0、Ethernet、NRZ、Manchester、8b/10b；航空航天 MIL-STD-1553、ARINC429
• 支持包参数触发、协议包视图、事件列表、协议搜索与协议分析报告
高级分析软件
• 电源完整性分析（选配）覆盖 14+ 分析项：输入分析电源质量、谐波分析、浪涌电流；输出分析纹波分析、调制分析、效率、启动/关闭时间；开关分析开关损耗、安全工作区、di/dt、dv/dt、RDS(on)；频率响应分析控制环路响应（Bode）、电源抑制比（PSRR）
• 抖动和眼图分析（选配）：提供眼图、趋势图、直方图、频谱图、浴盆曲线等抖动分析视图；抖动测量和分解涵盖 TIE、Cycle-Cycle 抖动、周期抖动、TJ、RJ、PJ、DJ、DDJ、DCD、ISI；支持 NRZ、PAM-N 信号制式
• 一致性测试解决方案：以「示波器 + 有源探头 + 测试夹具」为主，支持 USB2.0、100/1000Base-T1、100/1000Base-T 等接口协议，将人工一致性测试的数小时至数天缩短至几分钟
• 极限模板测试支持用户自定义测试模板或读取标准测试模板，测试失败可执行保存、报警、脉冲、截屏等操作
典型应用
• 高速数字信号完整性验证：3 GHz 带宽、10 GSa/s 采样率与 12 bit ADC 组合，配合抖动与眼图分析套件深入洞察信号细节
• 高速串行数据测试：支持 USB2.0、10/100/1000M 工业以太网、10/100/1000M 车载以太网等常见信号的抖动与眼图分析
• 电源设计与测试：全方位电源完整性评估，覆盖输入、输出、开关与频率响应分析
• 新能源系统监测：多通道同步观测配合深存储与顺序模式，长时间捕获并回看关键事件
• 复杂总线调试：22 种以上高级触发与 20+ 协议分析，快速定位超长数据中的异常
• 产品合规性验证：自动化一致性测试软件缩短 USB2.0、车载以太网与以太网接口的互操作性验证时间
型号与参考价
• MSO7308HD：3 GHz 带宽 · 8 模拟通道 · 10 GSa/s（半通道）/ 5 GSa/s（全通道）· 12 bit · 1 Gpts（opt.）· 1,000,000 wfms/s · 数字通道 16（opt.）· 信号源 60 MHz、2CH（opt.）
• MSO7208HD：2 GHz 带宽 · 8 模拟通道 · 10 GSa/s（半通道）/ 5 GSa/s（全通道）· 12 bit · 1 Gpts（opt.）· 1,000,000 wfms/s · 数字通道 16（opt.）· 信号源 60 MHz、2CH（opt.）
• 参考价：以厂商报价为准
• 标配附件：UT-D30 USB3.0 数据线 ×1、UT-L45 BNC-BNC 直通线 ×2、UT-P6150 无源低阻 1.5 GHz 探头 ×2 套、UT-P07 无源高阻 500 MHz 探头 ×8 套、前面板保护罩 ×1、符合所在国标准的电源线 ×1、校准证书
• 保修期：主机保修 1 年；建议校准间隔期 1 年
资源下载
本页技术指标整理自厂商官方资料，实际配置以厂商最新规格书为准。
详细指标请见 MSO7000HD 详细指标页。
onetest仪器资源库 · 优利德 MSO7000HD 系列高分辨率示波器
优利德 · UNI-T
MSO7000HD 系列高分辨率示波器 · 详细指标
按官方数据手册分组收录全部关键技术指标 · 3 GHz / 2 GHz · 8 通道 + EXT · 10 GSa/s · 12 bit（ERes 16 bit） · 1 Gpts · 1,000,000 wfms/s
产品简介
MSO7000HD 系列是优利德推出的高性能高分辨率示波器，包含 3 GHz 带宽的 MSO7308HD 与 2 GHz 带宽的 MSO7208HD 两个型号，全系列标配 10 GSa/s 采样率、12 bit 垂直分辨率，提供 8 个模拟通道与 16 个数字通道，以及 1 Gpts 存储深度。
本页按官方数据手册分组收录全部关键技术指标（核心指标、模拟通道、数字通道、水平系统、采集系统、触发系统、协议触发、波形测量、波形运算、测量分析、串行总线解码、函数/任意波形发生器、显示与主机系统、接口、一般技术规格与法规标准、订货信息与选件）；产品定位、特性与应用场景请见 MSO7000HD 产品介绍页。除标有「典型」字样的规格以外，所有规格都有保证，且仪器必须在规定的操作温度下连续运行三十分钟以上。
技术指标
核心指标
• 带宽（-3 dB）@50 Ω：MSO7308HD 3 GHz；MSO7208HD 2 GHz（3 GHz 带宽仅适用于半通道模式，全通道带宽为 2 GHz）
• 带宽（-3 dB）@1 MΩ：500 MHz（MSO7308HD / MSO7208HD）
• 上升时间 @50 Ω（典型值）：MSO7308HD 147 ps；MSO7208HD 220 ps
• 模拟通道数：8 + EXT
• 数字通道数（选配）：16（需选购 MSO7000HD-LA 选件）
• 模拟通道采样率：半通道 10 GSa/s；全通道 5 GSa/s（半通道模式：C1、C3、C5、C7 为一组，C2、C4、C6、C8 为一组，单独开启一组内通道组合为 10 GSa/s；全通道模式：存在开启两组内的通道组合为 5 GSa/s 的采样率）
• 垂直分辨率：12-bit；ERes 模式最大支持 16-bit
• 存储深度：标配 250 Mpts/CH（全通道）、500 Mpts/CH（半通道）；选配 500 Mpts/CH（全通道）、1 Gpts/CH（半通道）
• 最高波形捕获率：≥1,000,000 wfms/s（适用于开启顺序模式时）
• 函数/任意波形发生器（选配）：双通道等性能，波形最高频率 60 MHz，采样率高达 625 MSa/s；支持任意波形，提供任意波形编辑器，支持调制、扫频
• 数字电压表：4 位，DC、AC RMS、DC+AC RMS；频率计：8 位
• 串行协议分析：标配 RS-232/422/485/UART、SPI、I2C、CAN、LIN；选配 CAN-FD、SENT、FlexRay、SPMI、I3C、PSI5、NRZ、AudioBus（I2S/LJ/RJ/TDM）、MIL-STD-1553、ARINC429、SMBUS、USB1.0/2.0、Ethernet、Manchester、8b/10b
• 测量与数学运算：支持超过 74 种自动参数测量、参数快照，以及统计分析、直方图、趋势图和追踪图分析；同时支持 8 个数学波形，含增强型 FFT、基本运算、滤波、高级公式编辑、高级滤波设计器（选配）、Matlab 嵌入式编程和渲染（选配）
• 分析工具：直方图、区域直方图、趋势图、追踪图
• 高级分析功能：电源分析（选配）、抖动和眼图分析（选配）、极限模板测试、顺序模式、搜索和导航
• 一致性分析：USB2.0、100Base-Tx、1000Base-T、100Base-T1、1000Base-T1

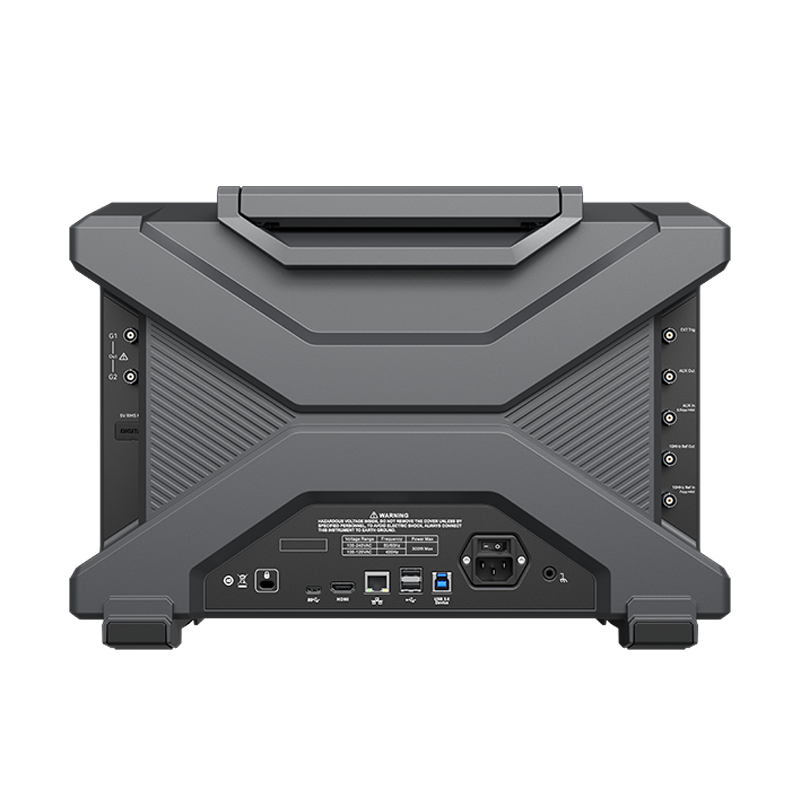

• 接口：USB Device、USB Host（TYPE-C ×1、TYPE-A ×4）、10 MHz Ref In/Out、LAN（10/100/1000 Mb/s）、Aux In（触发同步输入、AWG 外触发输入）、Aux Out（触发同步输出、通过测试结果、AWG 触发输出）、HDMI
• 显示屏：15.6 英寸 FHD 高清电容触摸屏（1920×1080）+ 手势触控
模拟通道
• 通道数：8 + EXT（MSO7308HD / MSO7208HD）
• 带宽限制 @50 Ω（典型值）：MSO7308HD 3 GHz、2 GHz、1 GHz、500 MHz、20 MHz；MSO7208HD 2 GHz、1 GHz、500 MHz、20 MHz
• 带宽限制 @1 MΩ（典型值）：500 MHz、20 MHz
• 垂直输入灵敏度范围：50 Ω：1 mV/div 至 1 V/div；1 MΩ：1 mV/div 至 10 V/div（1 mV/div、2 mV/div 是 5 mV/div 的数字放大；对于垂直精度的计算，1 mV/div、2 mV/div 垂直灵敏度应按照 5 mV/div 的满量程 40 mV 计算）
• 输入耦合：50 Ω：DC、GND；1 MΩ：AC、DC、GND
• 输入阻抗：50 Ω ±2%；1 MΩ ±1%（15 ±3 pF）
• 直流增益准确度：±1.0% 的信号幅度 ±1.0% 的满量程
• 偏移范围：50 Ω：1 mV/div 至 50 mV/div ±500 mV；100 mV/div 至 200 mV/div ±1 V；500 mV/div 至 1 V/div ±4 V。1 MΩ：1 mV/div 至 50 mV/div ±1 V；100 mV/div 至 200 mV/div ±8 V；500 mV/div 至 1 V/div ±20 V；2 V/div 至 10 V/div ±100 V
• 直流偏移准确度：＞200 mV/div：±0.1 div ±2 mV ±1.5% 偏移量；≤200 mV/div：±0.1 div ±2 mV ±2.0% 偏移量
• SFDR（典型值）：50 dBc
• 探头衰减系数：1X、5X、10X、100X，自定义 0.001X 至 2000X
• 最大输入电压：50 Ω：≤5 Vrms；1 MΩ：≤300 Vrms，CAT I
• 通道隔离度：≥600:1
数字通道（选件）
• 通道数：16；采样率：1.25 GSa/s
• 存储深度：标配 125 Mpts；选配 250 Mpts（需购买 MSO7000HD-MD1G 存储深度升级选件）
• 最大输入切换速率：500 MHz；最小可识别脉宽：3.2 ns
• 阈值：共 4 组可调，每组 4 个通道
• 阈值选择：TTL（1.4 V）、5.0 V CMOS（+2.5 V）、3.3 V CMOS（+1.65 V）、2.5 V CMOS（+1.25 V）、1.8 V CMOS（+0.9 V）、ECL（-1.3 V）、PECL（+3.7 V）、LVDS（+1.2 V）、0 V、用户自定义（4 个通道 1 组，可调阈值）
• 阈值范围：±20.0 V，10 mV 步进；阈值分辨率：20 mV；阈值精度：±（100 mV + 校准后 3% 的阈值设置）
• 最大输入电压：±40 Vpeak；最大输入动态范围：±10 V + 阈值；最小电压摆幅：500 mVpp
• 输入阻抗：101 kΩ ±2%；垂直分辨率：1 bit；通道间偏移：1.6 ns（典型值）
上述阈值范围、阈值分辨率、阈值精度、最大输入电压、最大输入动态范围、最小电压摆幅、输入阻抗与通道间偏移表示示波器连接数字探头之后的指标。
水平系统
• 时基范围：100 ps/div 至 1000 s/div；水平刻度范围：10 div
• 时基精度：±0.5 ppm ±1 × 校准后的年数 ppm
• 时基延迟范围：预触发 ≥0.5 屏幕宽度；后触发 ≤5000 s
• 通道间偏移调节范围：±100 ns，最小步进 1 ps；通道间同步精度（典型值）：≤10 ps
• 水平模式：Y-T、X-Y、ROLL
采集系统
• 峰值：捕获最窄毛刺 300 ps
• 平均：2 至 65536
• UltraAcq 波形捕获率：300,000 wfms/s
• 高分辨率模式（典型值）：12 bit 对应带宽 3 GHz、采样率 10 GSa/s；13 bit 对应带宽 1.1 GHz、采样率 2.5 GSa/s；14 bit 对应带宽 275 MHz、采样率 625 MSa/s；15 bit 对应带宽 69 MHz、采样率 156 MSa/s；16 bit 对应带宽 17 MHz、采样率 39 MSa/s
• ERes（典型值）：增强位数 0.5、1、1.5、2、2.5、3、3.5、4 分别对应带宽 2.5 GHz、1.2 GHz、600 MHz、290 MHz、145 MHz、80 MHz、40 MHz、20 MHz。ERes 模式不影响采样率，仅影响带宽
触发系统
• 触发模式：自动、正常、单次
• 触发耦合：DC 直流耦合触发；AC 交流耦合触发；高频抑制（抑制高于 100 kHz 的高频信号）；低频抑制（抑制小于 100 kHz 的低频信号）；噪声抑制（向触发电路添加迟滞，灵敏度降低）
• 释抑范围：6.4 ns 至 10 s
• 触发灵敏度：内触发 C1～C8，≤5 mV 时为 1 div，＞5 mV 时为 1.00 div @＜3 GHz、0.75 div @＜1 GHz；外触发 EXT：100 mVpp（DC 至 100 MHz）、150 mVpp（100 至 200 MHz）；EXT/5：500 mVpp（DC 至 100 MHz）、750 mVpp（100 至 200 MHz）
• 触发电平范围：内部距屏幕中心 ±4 格；外触发 EXT ±1 V；EXT/5 ±5 V；AC Line 固定在线路电压大约 50%
• 区域触发：源 C1～C8；最多支持两个区域；属性相交、不相交
触发类型明细
• 边沿触发：源 C1～C8/EXT/(EXT/5)/D0～D15/市电触发；触发沿上升沿、下降沿或任意沿
• 脉宽触发：源 C1～C8/D0～D15；极性正脉宽、负脉宽；限制条件小于、大于、范围内；脉冲宽度 3.2 ns 至 10 s
• 斜率触发：源 C1～C8；斜率上升、下降；限制条件小于、大于、范围内；时间设置 3.2 ns 至 10 s
• 视频触发：源 C1～C8；标准 NTSC、PAL、SECAM、525p/60、625p/50、720p/24、720p/25、720p/30、720p/50、720p/60、1080i/25、1080i/30、1080p/24、1080p/25、1080p/30、1080Psf/24；触发条件所有行、指定行、奇数场或偶数场
• 码型触发：源 C1～C8；码型设置高、低、任意、上升沿、下降沿
• 超时触发：源 C1～C8/D0～D15；边沿类型上升沿、下降沿、任意沿；时间设置 3.2 ns 至 10 s
• 欠幅触发：源 C1～C8；极性正脉宽、负脉宽；限制条件小于、大于、范围内、范围外；时间设置 3.2 ns 至 10 s
• 建立/保持触发：时钟源 C1～C8；时钟边沿上升沿、下降沿；数据源 C1～C8；条件建立、保持、建立&保持；时间设置 3.2 ns 至 10 s
• N 边沿触发：源 C1～C8/D0～D15；边沿类型上升沿、下降沿；空闲时间 3.2 ns 至 10 s；边数 1 至 65535
协议触发
• RS-232/422/485/UART 触发：触发方式起始位、校验错、数据位、停止位
• I2C 触发：触发方式起始位、重启、停止、响应失败、地址、数据、地址和数据
• SPI 触发：触发方式片选有效、数据
• CAN 触发：触发方式帧起始、帧类型、ID、数据、ID 和数据、帧结尾、错误
• LIN 触发：触发方式帧起始、ID、数据、ID 和数据、唤醒帧、休眠帧、同步错误、ID 校验错、校验和错
• CAN FD 触发（选件）：触发方式帧起始、帧类型、ID、数据、ID 和数据、帧结尾、丢失确认、位填充错误、CRC 错误、所有错误
• SENT 触发（选件）：触发方式同步位、帧起始、数据、CRC 校验错
• AudioBus 触发（选件）：触发方式数据、同步位
• FlexRay 触发（选件）：触发方式帧头、指示位、ID、周期数、数据、ID 和数据、帧结尾、错误
• MIL-STD-1553 触发（选件）：触发方式命令帧、数据帧、状态帧、CRC 校验错
• ARINC 429 触发（选件）：触发方式帧起始、标签、源或目的标识符、数据、标志和状态位、校验错
• 高级协议触发（选件）：触发方式与协议相关
波形测量
• 光标测量：信源 C1～C8、Math、Ref；垂直光标测量时间与电压（X,Y）、△X 的倒数（Hz）（1/△X）、△Y/△X（V/s）；水平光标测量电压（Y）与 △Y；支持自动跟踪光标
• 垂直测量参数：最大值、最小值、峰峰值、顶值、底值、中值、幅度、平均值、中位数、有效值、方差、标准差、正过冲、负过冲、周期最大值、周期最小值、周期有效值、周期方差、周期标准差、周期平均值、周期中位数、周期峰峰值、周期顶值、周期底值、周期中值、周期幅度、正预冲、负预冲
• 水平测量参数：周期、频率、上升时间、下降时间、正脉宽、正脉冲串宽度、负脉宽、负脉冲串宽度、正占空比、负占空比、时间@Max、周期时间@Max、时间@Min、周期时间@Min、相邻周期抖动、上升时间@Lv、下降时间@Lv、周期@Lv、频率@Lv、脉宽@Lv、占空比@Lv、相位差@Lv、RRD@Lv、FFD@Lv、RFD@Lv、FRD@Lv、偏移、数据点数、周期数、上升沿数、下降沿数、正脉冲数、负脉冲数、建立时间、保持时间、稳态时间
• 其它测量参数：面积、周期面积、绝对面积、正面积、负面积、周期绝对面积、周期正面积、周期负面积、上升沿斜率、下降沿斜率
• 直方图参数：μ±1σ、μ±2σ、μ±3σ、众数、均值、标准差、最大值、最小值、中间值、峰峰值、峰值点数、总样本数
• 测量源与数量：测量源 C1～C8、R1～R8；74 种自动测量，最多同时显示 10 种测量；测量范围屏幕或光标
• 参数快照：显示当前测量通道的 53 种测量项，可切换信源
• 测量统计：当前值、平均值、最大值、最小值、标准差、测量次数、直方图、趋势图、追踪
波形运算
• 函数数量：支持 8 个函数，可同时显示；源 C1～C8、R1～R8
• 高级运算：支持 Matlab 嵌入式编程与数据呈现
• 基本运算：加、减、乘、除、与、或、非、异或、平均、绝对值、Exp10、Exp、微分、积分、Ln、Lg、平方、平方根、共模、正弦、余弦、正切、相关、卷积、扩展、抽取、插值、最大值、最小值、自定义表达式（可编辑和执行复合公式运算）
• 增强 FFT：功能幅度谱、功率谱、Psd、实部、虚部、相位谱；窗类型矩形窗、汉宁窗、布莱克曼窗、汉明窗、平顶窗；显示全屏（频谱视图）、多窗口；垂直单位 Vrms/dBm/dBμW/dBmV/dBμV/dBmA/dBμA
• 数字滤波：滤波器类型低通、高通、带通、带阻、用户自定义滤波器；自定义滤波器设计方法 FIR、IIR
• 自定义滤波器：类型采样法、窗函数、列梅兹、巴特沃斯、切比雪夫 I 型、切比雪夫 II 型、椭圆；响应类型低通、高通、带通、带阻；滤波器阶数 FIR 2 至 50、IIR 2 至 20；滤波器特性幅频、相频、冲激响应
测量分析
• 数字电压表：源 C1～C8；模式 DC、AC RMS、DC+AC RMS；电压分辨率 4 位
• 频率计：频率分辨率 8 位
• 通过测试：源 C1～C8；测试模板可用户自定义或读取标准测试模板；测试失败操作保存、报警、脉冲、截屏
• 直方图：源 P1～P10；类型水平、垂直和测量；测量项 μ±1σ、μ±2σ、μ±3σ、众数、均值、标准差、最大值、最小值、中间值、峰峰值、峰值点数、总样本数；支持区域直方图
• 抖动分析和眼图（选件）：源 C1～C8、Ref、Math；信号制式 NRZ、PAM-N；时钟恢复支持固定频率（自动/用户指定）、PLL（一阶锁相环、二阶锁相环）；视图包含 TIE 直方图、TIE 趋势图、TIE 频谱、浴盆曲线
• 抖动测量参数：TIE、TJ@BER、RJ、DJ、PJ、DDJ、DCD、Cycle-Cycle、周期抖动
• 眼图测量参数：眼幅度、眼高、眼宽、1 电平、0 电平、Q 因子、眼交叉比、消光比
• 电源分析（选件）：输入分析电源质量、谐波分析、浪涌电流；输出分析纹波分析、调制分析、效率、启动/关闭时间；频率响应分析控制环路响应（Bode）、电源抑制比（PSRR）；开关分析开关损耗、安全工作区、di/dt、dv/dt、RDS(on)
串行总线解码
• 解码个数：2 路
• RS-232/422/485/UART 解码：源 C1～C8、R1～R8；位宽 5bit、6bit、7bit、8bit；奇偶校验奇校验、偶校验或无校验；停止位 1bit、2bit；极性正极性、负极性；位顺序 LSB、MSB；波特率 2400 bps 至 115200 bps 及自定义
• I2C 解码：源 C1～C8、R1～R8；信号 SCL、SDA；地址长度 7bit、10bit
• SPI 解码：源 C1～C8、R1～R8；模式 TIMEOUT、CS；信号时钟、字选择、数据；时钟沿上升沿、下降沿；字选择极性高电平、低电平；数据极性正极性、负极性；数据位宽 4 至 32；位顺序 LSB、MSB
• CAN 解码：源 C1～C8、R1～R8；信号类型 CAN_H、CAN_L、差分；采样点 30%-90%；信号速率自定义及 10 kbps 至 5 Mbps 多档可选
• LIN 解码：LIN 信号标准 1.0、2.0、Both；源 C1～C8、R1～R8；波特率 2400 bps、4800 bps、9600 bps、19200 bps 及自定义；极性正极性、负极性；采样点 50%-90%；ID 包括奇偶位是/否
• CAN FD 解码（选件）：源 C1～C8、R1～R8；信号类型 CAN-FD_H、CAN-FD_L、差分；仲裁域与数据域采样点 30%-90%；SD 信号速率自定义及 10 kbps 至 5 Mbps 多档可选；FD 信号速率自定义及 250 kbps 至 8 Mbps 多档可选
• SENT 解码（选件）：源 C1～C8、R1～R8；极性正极性、负极性；时钟周期自定义及 1 μs、3 μs、10 μs、30 μs、100 μs、300 μs；时钟容差 1%-30%；模式快速通道/慢速通道；暂停位无/有；数据段格式半字节、快速通道；数据长度 1 至 6 Nibbles
• AudioBus 解码（选件）：源 C1～C8、R1～R8；协议类型 I2S、LJ、RJ、TDM；字选择极性正极性、负极性；时钟沿上升沿、下降沿；数据极性正极性、负极性；位序 MSB、LSB；通道类型左右声道/左声道/右声道；每个通道的数据位数 2-64bit；每个帧的通道数 4-32 个；每个通道的时钟位数 4-32 位；位延迟 0-31 位
• FlexRay 解码（选件）：源 C1～C8、R1～R8；信号类型 BP、BM；信号速率自定义、1 Mbps、5 Mbps、10 Mbps；通道类型 A/B
• MIL-STD-1553 解码（选件）：源 C1～C8、R1～R8；波特率 1 Mbps、10 Mbps 及自定义；极性正/负极性
• ARINC 429 解码（选件）：源 C1～C8、R1～R8；信号速率 12.5 kbps、100 kbps 及自定义；极性正/负极性；数据格式 19bit、21bit、23bit
• SMBUS 解码（选件）：源 C1～C8、R1～R8；信号数据通道、时钟通道；PEC 启用是/否
• PSI5 解码（选件）：源 C1～C8、R1～R8；模式标准（125 kbps）、快速（189 kbps）；帧控制 0-4bit；串行消息 OFF/ON；状态位 0、1、2；数据域 A 10-24bit；数据域 B 0-10bit
• USB2.0 解码（选件）：源 C1～C8、R1～R8；信号类型差分；信号速率 USB 2.0（480 Mb/s）
• NRZ 解码（选件）：源 C1～C8、R1～R8；位顺序 MSB、LSB；波特率自定义（1 bps 至 2 Gbps）；空闲电平低电平、高电平
• Ethernet（100Base-TX）解码（选件）：源 C1～C8、R1～R8；信号类型差分/单端信号；信号速率 100 Mbps
• Manchester 解码（选配）：源 C1～C8、R1～R8；极性上升沿、下降沿；开始索引 1-8 edge；容限 1-50%；空闲位 1.2-32bit；数据包视图是/否；同步位 0-32bit；奇偶性无、奇、偶；位序 MSB、LSB；字数 1-255；字大小 1-32bit；标头 0-128bit；帧尾 0-128bit
• SPMI 解码（选配）：源 C1～C8、R1～R8；信号数据通道、时钟通道；版本 1.0、2.0
• 8b/10b 解码（选配）：源 C1～C8、R1～R8；波特率自定义（1-1 Gbps）
函数/任意波形发生器（选件）
• 基本参数：通道数量 2；采样率 625 MSa/s；垂直分辨率 16 bits；最高频率 60 MHz；标准波形正弦波、方波、脉冲、斜波、噪声、直流；工作模式连续波、调制、扫频
• 正弦波：频率范围 1 μHz 至 60 MHz；平坦度典型值（正弦波，0 dBm）≤30 MHz ±0.5 dB、≤60 MHz ±0.8 dB；谐波失真 -40 dBc；杂散（非谐波）-40 dBc；总谐波失真 1%（DC 至 20 kHz，1 Vpp）；信噪比 40 dB
• 方波/脉冲：频率范围 1 μHz 至 25 MHz；上升下降时间 ＜7 ns；过冲 ＜2%（1 kHz，1 Vpp，50 Ω）；占空比 0.01% 至 99.99% 可调；最小脉宽 20 ns；抖动 2 ns
• 斜波：频率范围 1 μHz 至 1 MHz；对称性 0.01% 至 99.99%；线性度 ＜峰值输出的 1%（典型值，1 kHz，1 Vpp，对称性 100%）
• 噪声：带宽 60 MHz（典型值）
• 任意波：频率范围 100 mHz 至 5 MHz；种类支持 Sinc、指数上升、指数下降、心电图、高斯、洛伦兹、半正矢等超过 200 种任意波形
• AM 调制：载波正弦、方波、斜波、任意波；源内部；调制波正弦、方波、斜波、噪声、任意波；调制频率 2 mHz 至 200 kHz；调制深度 0% 至 120%
• FM 调制：载波正弦、方波、斜波、任意波；源内部；调制波正弦、方波、斜波、噪声、任意波；调制频率 2 mHz 至 200 kHz；频偏 DC 至 30 MHz
• PM 调制：载波正弦、方波、斜波、任意波；源内部；调制波正弦、方波、斜波、噪声、任意波；调制频率 2 mHz 至 200 kHz；相偏 0° 至 360°
• 扫频：载波正弦、方波、斜波、任意波；类型线性、对数；扫频时间 1 ms 至 500 s；触发源内部、外部、手动
• 频率特性：准确度 ±0.5 ppm（25 ℃），年老化率 ±1 ppm，温度系数 ＜±0.5 ppm/℃；分辨率 1 μHz
• 输出特性：幅度（50 Ω 负载）≤30 MHz 为 10 mVpp 至 3 Vpp、≤60 MHz 为 10 mVpp 至 1.5 Vpp；幅度（高阻负载）≤30 MHz 为 20 mVpp 至 6 Vpp、≤60 MHz 为 20 mVpp 至 3 Vpp；分辨率 1 mV；准确度典型值（1 kHz 正弦波，0 V 偏移，＞20 mVpp）±（设置值的 5% + 2 mVpp）
• 直流偏移：范围（峰值 AC＋DC）±1.5 V（50 Ω）、±3 V（高阻）；分辨率 1 mV；偏移精度偏置设置值的 ±2% ± 幅度设置值的 2% ±2 mV
• 波形输出：阻抗 50 Ω 典型值；保护过压保护（过压时禁用波形输出，并在主界面提示用户）
显示与主机系统
• 显示屏：15.6 英寸 FHD 高清电容触摸屏；显示分辨率 1920×1080（H×V）
• 缩放：所有波形视图支持水平和垂直缩放及手势控制缩放
• 栅格：10 个水平分格 × 8 个垂直分格；亮度等级：256；显示类型：点、矢量
• 波形颜色：可自定义各波形颜色；余辉时间：关闭余辉、无限余辉
• 主机：处理器 Intel Core i5-8400H（2.5 GHz，64-bit）；操作系统 Windows 10 IoT Ent LTSC（64bit）；内存 8 GB；固态硬盘（SSD）128 GB
接口与协议
• 高清音视频输入输出：1 个 HDMI，后面板；支持麦克风和扬声器
• USB 主机端口：5 个，前面板 2 个、后面板 3 个（TYPE-C ×1、TYPE-A ×2）；USB 设备端口：1 个 USB Device 3.0，后面板
• LAN 接口：1 个以太网接口（10/100/1000 Mb/s），后面板
• 探头补偿信源：1 kHz，3 Vpp 方波
• 10 MHz 参考时钟输入/输出：IN/OUT 可以单独和同时打开；IN 为后面板 BNC 连接器，为示波器提供采样的参考时钟（3.3 V CMOS，频率 10 MHz ±2 ppm）；OUT 为后面板 BNC 连接器，可输出自身的 10 MHz 参考时钟，提供给外部其他仪器做仪器间时钟同步（3.3 V CMOS，方波）
• Aux 输出：后面板 BNC 连接器，3.3 V CMOS，提供触发同步输出、通过测试结果、AWG 触发输出
• Aux 输入：3.3 V CMOS，提供触发同步输入、AWG 外触发输入
• EXT Trig：后面板 BNC 连接器（相关指标参考触发章节）；Kensington 式锁：标准 Kensington 锁槽
• 远程控制：内置 WebServer 支持通过网络浏览器输入示波器 IP 进入 web 界面，可查看仪器状态、查看网络状态、查看帮助手册与编程手册、保存设置、导出波形、截图，并支持实时键鼠穿透远程控制仪器；支持标准 USBTMC 接口协议与标准 SCPI 命令集
一般技术规格
• 电源电压：100 V 至 120 VAC（波动 ±10%），400 Hz；100 V 至 240 VAC（波动 ±10%），50 Hz/60 Hz
• 功率：最大 300 W
• 温度范围：工作 0 ℃ 至 +40 ℃；非工作 -20 ℃ 至 +60 ℃
•
全部
优利德官方渠道
官方渠道（官网 / 热线 / 邮箱）
• 地址 广东省东莞市松山湖园区工业北一路6号
• 电话 0769-85729877
• 邮箱 mkcb008@uni-trend.com.cn
• 仪器类技术支持热线 0769-85729877
• 售后维修服务 0769-85729918
• 工作时间 周一至周五 8:00-12:00、13:30-17:30
授权分销商
华中区
• 武汉办事处
湖北省武汉市东湖新技术开发区高新大道668号光谷金融中心A座712-713室 电话：027-65523936
• 华中全区
金战华 大区销售总监 18928208732 jinzh@uni-trend.com.cn
• 河南/江西
王金飞 销售经理 18922985086 wangjf@uni-trend.com.cn
• 湖南
李浩然 销售经理 13114375115 mkcb226@uni-trend.com.cn
• 湖南
沈志洋 销售经理 13476019817 mkcb193@uni-trend.com.cn
• 湖北
沈志洋 销售经理 13476019817 mkcb193@uni-trend.com.cn
• 湖北
姜鹏远 销售经理 13517215687 mkcb200@uni-trend.com.cn
华北区
• 北京办事处 北京市海淀区海淀北二街8号中关村SOHO 1215室
• 华北全区
陈西平 大区销售总监 18922986036 chenxp@uni-trend.com.cn
• 山西/河北/天津
赵佳 销售经理 18922980386 mkcb063@uni-trend.com.cn
• 东三省/内蒙/吉林
毕长春 销售经理 18922986506 mkcb055@uni-trend.com.cn
• 黑龙江
单汝熠 销售经理 18922982196 mkcb218@uni-trend.com.cn
• 山东
贝广帅 销售经理 18922985003 mkcb160@uni-trend.com.cn
• 山东
宋吉利 销售经理 18922986030 mkcb195@uni-trend.com.cn
• 北京
叶东前 销售经理 18922980030 mkcb135@uni-trend.com.cn
• 北京
刘金锁 销售经理 18922980020 mkcb179@uni-trend.com.cn
华西区
• 成都办事处 成都市高新西区合顺路2号IC设计产业园2栋1单元21楼
• 西安办事处 西安市雁塔区城南南二环西段88号老三届世纪星19楼19号
• 华西全区
潘俊安 大区销售总监 18922981286 mkcb010@uni-trend.com.cn
• 四川/云南/西藏
刘锐豪 销售主管 18922986330 mkcb111@uni-trend.com.cn
• 西南教育（四川/重庆/云南/贵阳/西藏）：薛寒 销售主管 15608237128 mkcb120@uni-trend.com.cn
• 重庆/贵州
何飞 销售经理 18922985113 mkcb044@uni-trend.com.cn
• 重庆/贵州
魏洋 销售主管 19981456592 mkcb105@uni-trend.com.cn
• 甘肃/陕西/青海/新疆/宁夏
乔刚 销售经理 18922989220 mkcb092@uni-trend.com.cn
• 甘肃/陕西/青海/新疆/宁夏
孙勇 销售主管 17795663376 mkcb246@uni-trend.com.cn
华南区
• 优利德总部 广东省东莞市松山湖园区工业北一路6号
• 华南全区
马伟涛 大区销售总监 13510557637 mawt@uni-trend.com.cn
• 深圳（宝安/光明/坪山）
许晓明 销售经理 18850515321 mkcb197@uni-trend.com.cn
• 深圳（龙华/龙岗）
华红安 销售经理 15112391005 mkcb269@uni-trend.com.cn
• 东莞/惠州
何力 销售主管 18922981676 mkcb168@uni-trend.com.cn
• 广州/佛山
卢成成 销售经理 18814143884 mkcb248@uni-trend.com.cn
• 广东/广西
魏长利 销售经理 18922981018 mkcb156@uni-trend.com.cn
• 福建/广西/海南
张永钗 销售经理 18922986001 zhangyc@uni-trend.com.cn
华东区
• 南京办事处 南京市江宁区富塘街7号深蓝中心4栋2201-2202室
• 苏州办事处 苏州市苏州大道东409号国际金融中心1幢2802室
• 华东全区
石光明 大区销售总监 18916111209 Shigm@uni-trend.com.cn
• 安徽
夏仲华 销售经理 18922986026 mkcb102@uni-trend.com.cn
• 安徽
王江湖 销售经理 18922983158 mkcb084@uni-trend.com.cn
• 浙江
石光明 销售经理 18916111209 Shigm@uni-trend.com.cn
• 江苏
陶金 销售经理 18922980896 mkcb127@uni-trend.com.cn
• 苏州/无锡/常州
王治宇 销售经理 18922980805 mkcb012@uni-trend.com.cn
• 上海
吴远财 销售经理 18922981198 mkcb077@uni-trend.com.cn
• 上海/南京
董琦 销售经理 13301629863 mkcb251@uni-trend.com.cn
合作代理商（华北区）
• 东方中科 www.dfzk.com/unit
• 北京海洋兴业科技股份有限公司 www.hyxyyq.com
• 北京盛威顺达电子科技有限公司 www.swsddz.com
• 山东世方工业设备有限公司 www.sfantools.com
• 济南金力通电子设备有限公司 www.jnjltdz.com
• 沈阳晶恒永创仪器设备有限公司 www.jhyc-inst.com
• 呼和浩特市瑞普仪器贸易有限公司 www.neimengruipu.com
• 哈尔滨市爱思电子有限公司 www.ices-cn.com
• 鑫思维（天津）智能科技有限公司 www.xswznkj.com
• 长春长芯电子科技有限公司 www.changxindz.com
合作代理商（华东区）
• 燊容电子科技（上海）有限公司
• 上海昌测电子系统有限公司 www.shchangce.com
• 南京道测电子有限公司
• 苏州德计仪器仪表有限公司 www.szdj117.cn
• 南京恒经通电子科技有限公司 www.hengjingtong.com.cn
• 上海秉质电子科技有限公司
• 上海屿谷电子有限公司 www.yugudz.com
• 合肥积善电子科技有限公司
官网 accutech.com.cn 电话 0551-63660985
• 杭州微丹电子有限公司 hzweidan.com
• 杭州中电科学仪器装备有限公司
• 上海喜测电子科技有限公司
• 上海广信实业公司
• 常州创凯电子科技有限公司
• 杭州捷孚电子技术有限公司
合作代理商（华南区）
• 博测科技(佛山)有限公司 www.china-protech.com.cn
• 广州市正测电子科技有限公司 www.fit-test.net
• 深圳市日图科技有限公司 www.rituchina.com
• 东莞市不凡电子有限公司 www.a-bf.cn
• 深圳市田诚电子有限公司 www.itw17.cn
• 深圳市仪表世界连锁店有限公司 www.szlswl8.com
• 深圳市无忧仪器有限公司 www.zrdz.com.cn
• 广州市美达克数据科技有限公司 www.gzmitek.net
合作代理商（华西区）
• 重庆德源胜仪器有限公司 www.cq1718.com
• 贵州阿凡提工业信息有限公司（中国仪器联盟） www.zgyqlm.com
• 陕西麦创电子科技有限公司 www.sxmc17.com
• 四川科电创芯电子科技有限公司 www.kdcxtest.com
合作代理商（华中区）
• 湖南璟德科技有限公司
• 武汉明海达科技有限公司
• 湖南懋军宝工电子有限公司 www.hnmjbg.com
• 河南麦瑞克电子科技有限公司 www.me117.com
• 湖南风正测控技术有限公司
• 江西博高科技有限公司 www.jxbogao.com
• 武汉瑜珩科技有限公司
• 武汉新奥德斯科技有限公司 www.xads5117.com
• 武汉绿扬电子有限公司
• 湖南锐格电子科技有限公司
• 湖南优利帝科技有限公司
• 河南优利德仪器仪表有限公司
• 武汉易准测控技术有限公司
• 郑州万顺工贸有限公司
0条提问
X
提问
X
回答
暂无视频
0条口碑
X
发表口碑
粤公网安备44030902003758
AI问答
