普源精电有源差分电压探头共 10 款，带宽从 500 MHz 到 16 GHz。PVA9xxx 与 PVA8xxx 系列面向 MSO/DS9000、DS70000/80000 等高带宽主机，RP7150、RP7080 面向 MSO/DS7000、MSO8000/A、DHO4000、MHO 系列等主流机型；PVA8050 与 PVA8100 提供 ±60 V 差分输入范围。
ONETEST 欢迎您
厂商登录 | 入驻
登录 | 注册 购物车 微信公众号厂商登录
类似产品
25MHz带宽；高达1300V的差分电压（DC+峰值AC）；高达1000V的共模电压（RMS）；过量程指示灯；可切换衰减。良好的共模抑制能力；较高的输入阻抗和较低的输入电容；具有抖动小、隔离度高。

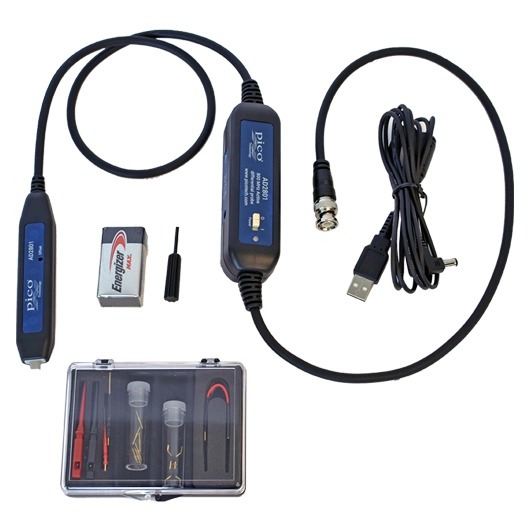

AD2801 是高带宽有源差分探头，800MHz 带宽，用于测量高速差分信号。BNC 输出，接示波器使用。
AD2201 是 200MHz 带宽的有源差分探头，差分测量范围 ±20V，共模范围最高 ±60V（DC＋峰值AC），BNC 输出，适合高速测量场合。
同厂商产品
普源精电单端有源探头共 3 款：RP7080S 带宽 800 MHz、RP7150S 带宽 1.5 GHz，均走 50 Ω 输入；PVA8150S 带宽 1.5 GHz 且输入阻抗 1 MΩ，可在高阻节点上测量而不明显加载电路。三款均为 30 V 峰值 CAT I 输入。
普源精电无源探头覆盖高阻、低阻与高压三支形态共 8 款：高阻探头 150 MHz 至 500 MHz 走 10:1 或 10:1 / 1:1 衰减，RP6150A 为 1.5 GHz 低阻探头走 50 Ω 路径，高压探头 RP1300H、RP1010H、RP1018H 分别覆盖 2 kV、10 kV 与 18 kV 量级。
普源精电光隔离探头共 3 款，带宽 200 MHz、500 MHz 与 1 GHz。信号在探头头部转成光、经光纤传至主机侧再转回电，整条链路无电气连接，消除地环流与共模干扰，适用于 SiC / GaN 功率器件开关波形与浮空高电位测量，兼容 MSO8000、DHO4000 与 MSO/DS9000。
- «
- 1
- »
有源差分电压探头 PVA9160等10款 500MHz至16GHz|普源精电 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
普源精电 · RIGOL
有源差分电压探头
10 款 · 500 MHz 至 16 GHz · 差分与单端两种输入 · 30 V 峰值（CAT I）或 ±60 V
家族简介
有源差分电压探头是高速示波器测量差分信号的主力附件。与无源探头相比，它把前端放大电路放到探头头部，输入电容压到更低，在数 GHz 带宽下仍能保持可用的负载特性；同时以差分方式取信号，共模成分被抑制，适合探测 USB、PCIe、MIPI、DDR、以太网等差分总线以及浮地的开关节点电压。
普源精电这一族覆盖两段：PVA8xxx 与 PVA9xxx 系列往上走到 7 GHz、10 GHz、13 GHz 与 16 GHz，配合 MSO/DS9000、DS70000/80000 这类高带宽主机；RP7xxx 系列（RP7150、RP7080）带宽 1.5 GHz 与 800 MHz，面向 MSO/DS7000、MSO8000/A、DHO4000、MHO 系列等主流机型。PVA8700、PVA7250、RP7150、RP7080 同时支持单端与差分输入；PVA8050、PVA8100 提供 ±60 V 差分输入范围，用于电压摆幅更大的差分节点。有源探头需要主机供电，选购前先确认探头的示波器兼容列表。
家族型号
• PVA9160：16 GHz 有源差分电压探头
• PVA9130：13 GHz 有源差分电压探头
• PVA9100：10 GHz 有源差分电压探头
• PVA8700：7 GHz 有源差分探头，单端/差分输入
• PVA8350：3.5 GHz 有源差分探头
• PVA7250：2.5 GHz 有源差分探头，单端/差分输入 · 参考价 ¥ 39800
• RP7150：1.5 GHz 有源差分探头，单端/差分输入 · 参考价 ¥ 35000
• PVA8100：1 GHz 差分探头，±60 V 输入范围 · 参考价 ¥ 29800
• RP7080：800 MHz 差分有源探头，单端/差分输入 · 参考价 ¥ 17129
• PVA8050：500 MHz 差分探头，±60 V 输入范围 · 参考价 ¥ 23800
共同特性
• 有源前端置于探头头部，输入电容远低于无源探头，高带宽下对被测电路的负载更小
• 差分输入抑制共模成分，适用于浮地测量与开关节点探测
• PVA8700、PVA7250、RP7150、RP7080 支持单端与差分两种取信号方式，一支探头覆盖两类场景
• 30 V 峰值 CAT I 输入（PVA8700、PVA8350、PVA7250、RP7150、RP7080）；PVA8050、PVA8100 提供 ±60 V 差分输入范围
• 探头带宽需与主机带宽匹配，PVA9xxx、PVA8700、PVA8350 面向 DS70000/80000 与 MSO/DS9000 这类高带宽主机
选型建议
• 高速串行总线（USB 3.x、PCIe、MIPI、56G/112G 类信号）：PVA9100 / PVA9130 / PVA9160，按被测信号基频的 3~5 倍选带宽
• 中高速差分与开关节点：PVA8700（7 GHz）、PVA8350（3.5 GHz）
• 主流机型通用差分探测：RP7150（1.5 GHz）、RP7080（800 MHz）
• 差分节点电压摆幅较大、需要 ±60 V 输入：PVA8100（1 GHz）、PVA8050（500 MHz）
资源下载
本页技术指标整理自厂商官方资料，实际配置以厂商最新规格书为准。
详细指标请见 有源差分电压探头 详细指标页。
onetest仪器资源库 · 普源精电 有源差分电压探头
普源精电 · RIGOL
有源差分电压探头 · 详细指标
按官方手册分组收录全族 10 条型号的关键指标 · 产品定位与选型建议请见 有源差分电压探头 产品介绍页
家族简介
有源差分电压探头是高速示波器测量差分信号的主力附件。与无源探头相比，它把前端放大电路放到探头头部，输入电容压到更低，在数 GHz 带宽下仍能保持可用的负载特性；同时以差分方式取信号，共模成分被抑制，适合探测 USB、PCIe、MIPI、DDR、以太网等差分总线以及浮地的开关节点电压。
本页按型号逐条收录官方手册给出的衰减比、带宽、电流或电压范围、输入类型与示波器兼容性；产品定位与选型建议请见 有源差分电压探头 产品介绍页。参数引自厂商官方数据手册与产品页面，实际配置以厂商最新规格书为准。
技术指标
PVA9160
• PVA9160：16 GHz 有源差分电压探头
• 带宽：16 GHz
• 输入类型：有源差分电压探头
PVA9130
• PVA9130：13 GHz 有源差分电压探头
• 带宽：13 GHz
• 输入类型：有源差分电压探头
PVA9100
• PVA9100：10 GHz 有源差分电压探头
• 带宽：10 GHz
• 输入类型：有源差分电压探头
PVA8700
• PVA8700：7 GHz 有源差分探头，单端/差分输入
• 带宽：DC~7 GHz
• 输入类型：单端/差分有源探头
• 30 V 峰值，CAT I：
• 示波器兼容性：DS70000/80000 系列、MSO/DS9000
PVA8350
• PVA8350：3.5 GHz 有源差分探头
• 带宽：DC~3.5 GHz
• 输入类型：有源差分探头
• 30 V 峰值，CAT I：
• 示波器兼容性：DS70000/80000 系列、MSO/DS9000
PVA7250
• PVA7250：2.5 GHz 有源差分探头，单端/差分输入
• 带宽：DC~2.5 GHz
• 输入类型：单端/差分有源探头
• 30 V 峰值，CAT I：
• 示波器兼容性：MSO/DS7000、MSO8000/A、DHO4000、MHO/DHO5000、MHO2000、DS70000/80000 系列、MSO/DS9000
• 参考价：¥ 39800（厂商官方页面标价，含税；实际成交价以询价为准）
RP7150
• RP7150：1.5 GHz 有源差分探头，单端/差分输入
• 带宽：DC~1.5 GHz
• 输入类型：单端/差分有源探头
• 30 V 峰值，CAT I：
• 示波器兼容性：MSO/DS7000、MSO8000/A、DHO4000、MHO/DHO5000、MHO2000、DS70000/80000 系列、MSO/DS9000
• 参考价：¥ 35000（厂商官方页面标价，含税；实际成交价以询价为准）
PVA8100
• PVA8100：1 GHz 差分探头，±60 V 输入范围
• 带宽：1 GHz
• 输入范围：±60 V
• 输入类型：有源差分电压探头
• 参考价：¥ 29800（厂商官方页面标价，含税；实际成交价以询价为准）
RP7080
• RP7080：800 MHz 差分有源探头，单端/差分输入
• 带宽：DC~800 MHz
• 输入类型：单端/差分有源探头
• 30 V 峰值，CAT I：
• 示波器兼容性：MSO/DS7000、MSO8000/A、DHO4000、MHO/DHO5000、MHO2000、DS70000/80000 系列、MSO/DS9000
• 参考价：¥ 17129（厂商官方页面标价，含税；实际成交价以询价为准）
PVA8050
• PVA8050：500 MHz 差分探头，±60 V 输入范围
• 带宽：500 MHz
• 输入范围：±60 V
• 输入类型：有源差分电压探头
• 参考价：¥ 23800（厂商官方页面标价，含税；实际成交价以询价为准）
本页技术指标整理自厂商官方数据手册与产品页面，实际配置以厂商最新规格书为准。
产品定位与选型建议请见 有源差分电压探头 产品介绍页。
