罗德与施瓦茨 · Rohde & Schwarz

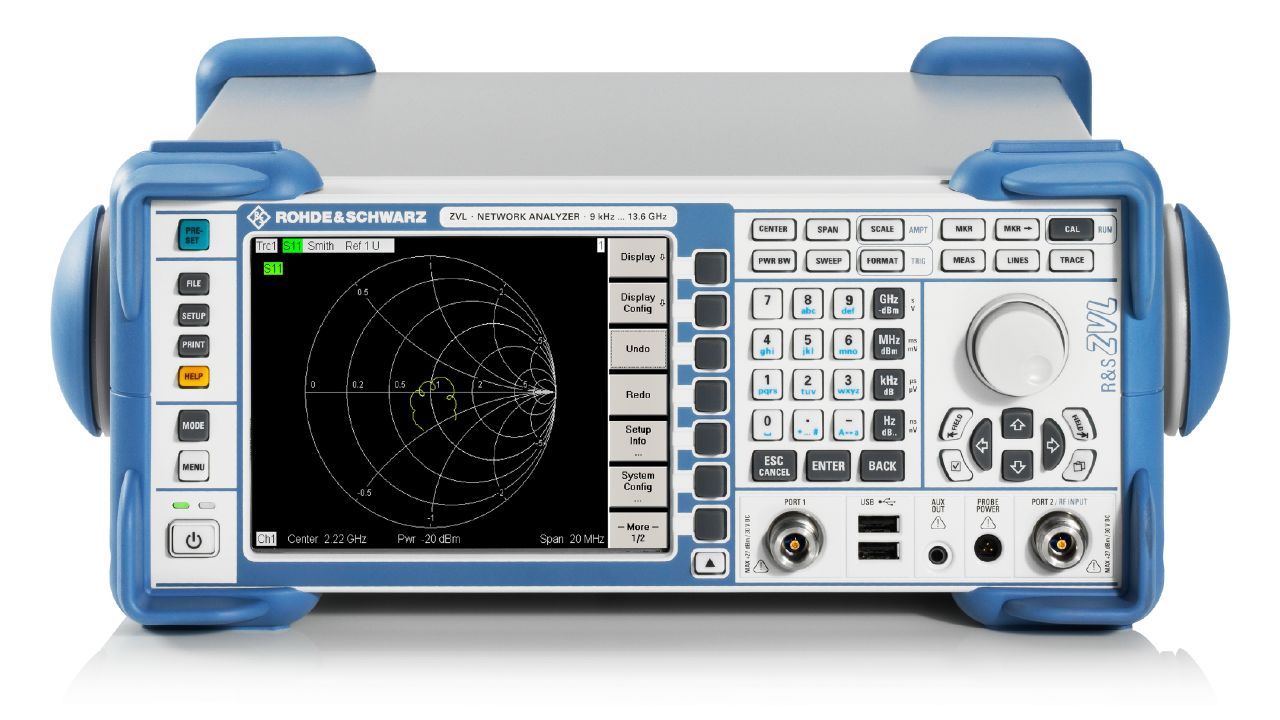

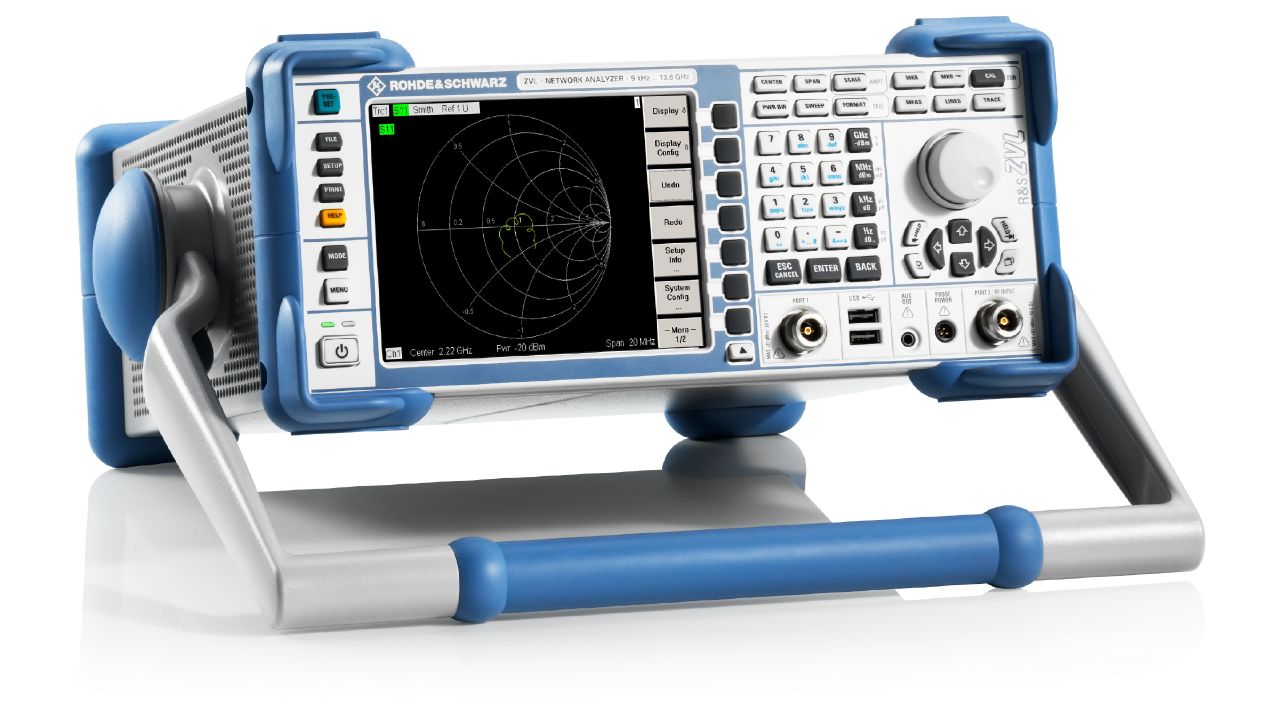

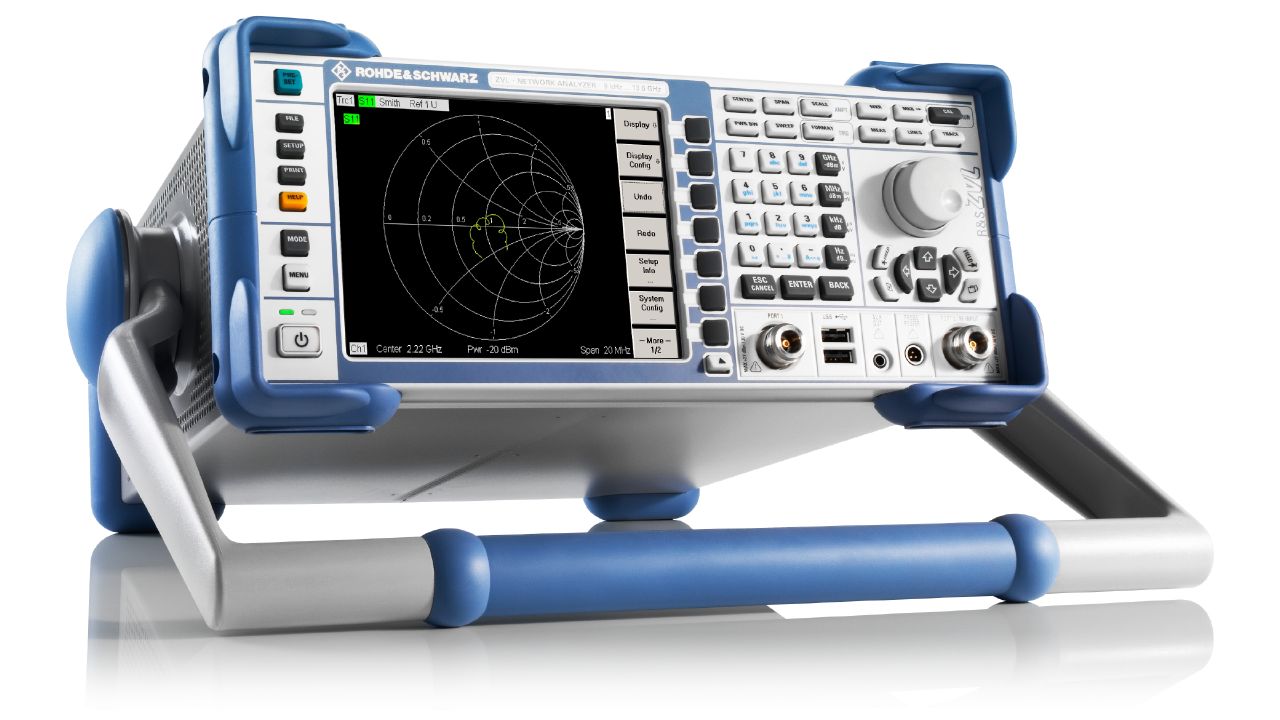

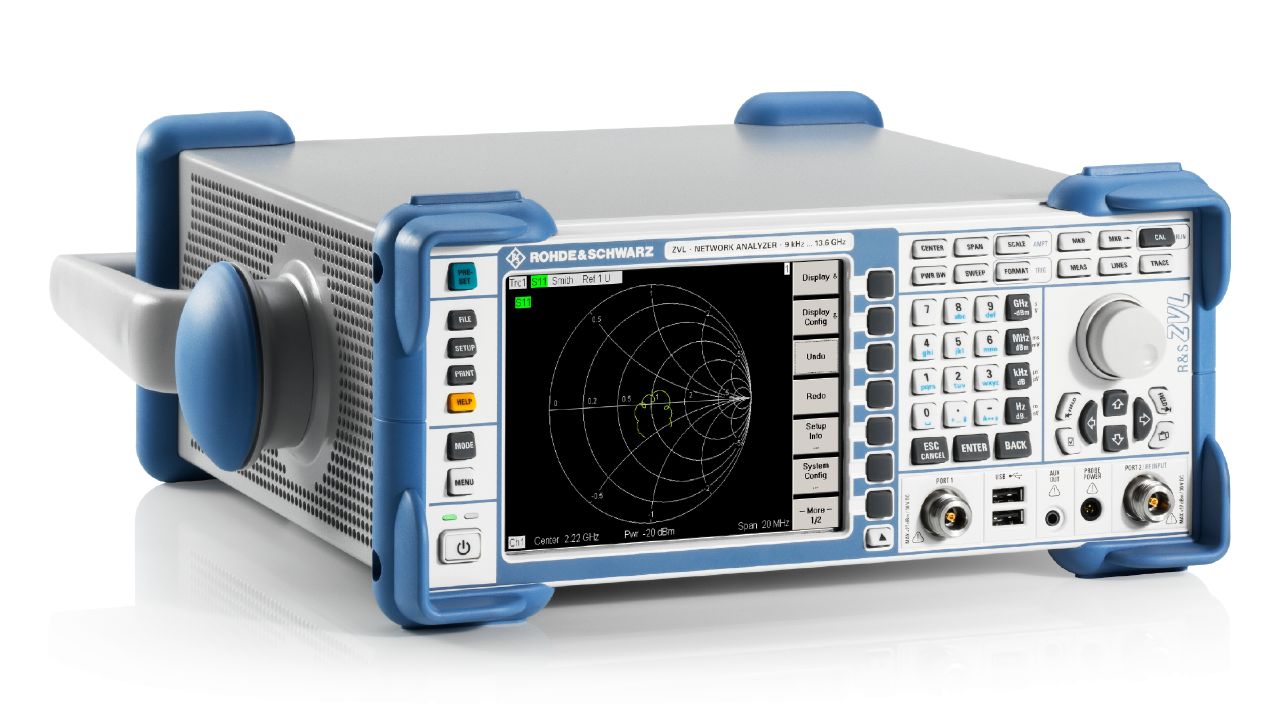

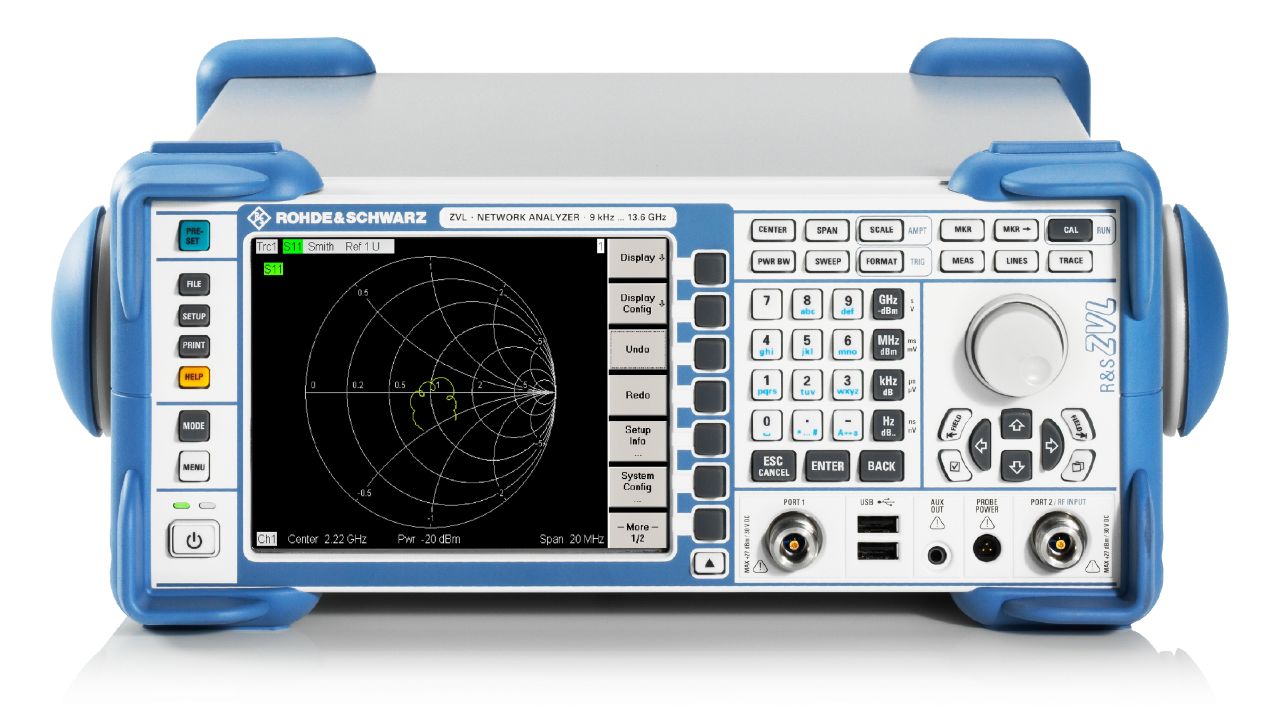

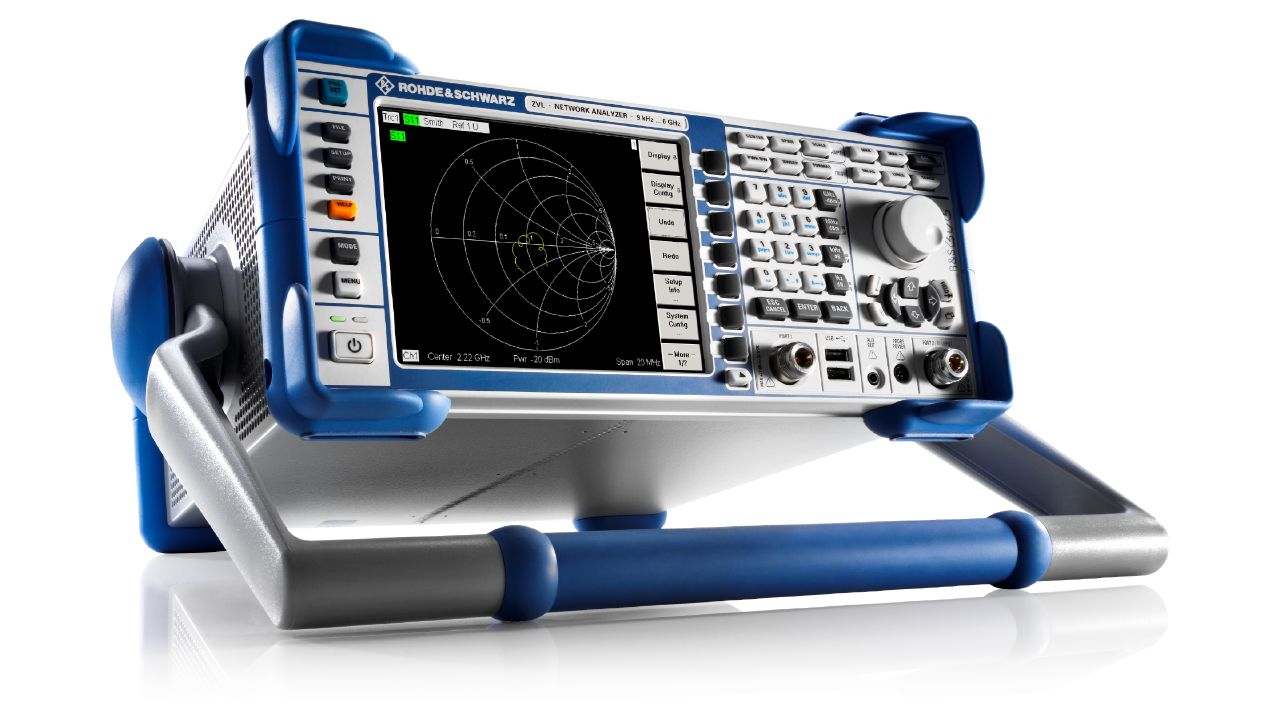

ZVL 矢量网络分析仪
R&S®ZVL 是罗德与施瓦茨的矢量网络分析仪。官方目录位于「分析仪 / 网络分析仪」。官方技术指标共 85 组、261 项，详见「详细指标」。
产品简介
R&S®ZVL 是一款经济实惠的便携式矢量网络和频谱分析仪，非常适用于开发、生产和现场应用。
官方公布的主要指标：频率范围 ZVL3、ZVL3-75 ｜ 9 kHz至3GHz；频率分辨率 1Hz；采样率 10 kHz至65.8MHz；分辨率 640 × 480 pixel；输出功率 0 dBm, nominal。
官方公布的产品型号：ZVL、ZVL6、ZVL13、ZVL3、ZVL3-75。
核心参数
• 频率范围：ZVL3、ZVL3-75 ｜ 9 kHz至3GHz
• 频率分辨率：1Hz
• 采样率：10 kHz至65.8MHz
• 分辨率：640 × 480 pixel
• 输出功率：0 dBm, nominal
• 输入阻抗：50 Ω
• ZVL：9 kHz至6GHz
• temperature drift 0 °C to +50 °C：1 × 10-6
产品型号
• 官方型号：ZVL、ZVL6、ZVL13、ZVL3、ZVL3-75
资源下载
详细指标请见本页「详细指标」标签页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
以下为 R&S®ZVL 的官方技术指标，共 85 个指标组、261 项。
参数名以行业通用中文术语为主（其中 226 项保留官方规格书原文），数值与单位保留官方规格书原样。
技术指标
• ZVL_dat-sw_en_5213-8150-22_v1200_cover.indd：1 ｜ 23.01.2019 ｜ 15:56:34
测量范围
• 频率范围：ZVL3、ZVL3-75 ｜ 9 kHz至3GHz
• ZVL：9 kHz至6GHz
• ZVL：9 kHz至13.6GHz
(overrange 5 kHz to 15 GHz)
• temperature drift 0 °C to +50 °C：1 × 10-6
with optional R&S®FSL-B4 OCXO reference frequency
• 年老化率：1 × 10-7
• temperature drift 0 °C to +50 °C：1 × 10-7
• 频率分辨率：1Hz
• Number of measurement points：default value ｜ 201
• user-selectable：2至4001
• Measurement bandwidths：1/2/5 steps ｜ 10 Hz至500kHz
• Dynamic range of the R&S®ZVL3,：9 kHz至1MHz ｜ > 75 dB, typ. 85 dB
• R&S®ZVL6, and R&S®ZVL3-75：1 MHz至7MHz 7 MHz至50MHz 50 MHz至3GHz 50 MHz至3GHz (R&S ®ZVL3-75 only) 3 GHz至5GHz (R&S®ZVL6 only) 5 GHz至6GHz (R&S®ZVL6 only) ｜ > 85 dB, typ. 100 dB > 105 dB, typ. 120 dB > 115 dB, typ. 123 dB > 110 dB, typ. 120 dB > 115 dB, typ. 123 dB > 100 dB, typ. 110 dB
• Dynamic range of the：ZVL13 300 kHz至20MHz > 90 dB, typ. 100 dB 20 MHz至10GHz > 100 dB, typ. 105 dB 10 GHz至13.6GHz > 95 dB, typ. 100 dB ｜ 9 kHz至300kHz ｜ > 75 dB, typ. 85 dB
display switched on
• ZVL3、ZVL：with normalization calibration
• and 100 kHz measurement bandwidth：< 50 ms
• and 10 kHz measurement bandwidth：< 70 ms
• R&S®ZVL3, R&S®ZVL6,：with full two-port calibration
• and R&S®ZVL3-75：and 100kHz measurement bandwidth ｜ < 60 ms
• and 10 kHz measurement bandwidth：< 90 ms
• ZVL：with full two-port calibration
• and 100 kHz measurement bandwidth：< 100 ms
• and 10 kHz measurement bandwidth：< 130 ms
• Data transfer time：for 201 measurements points
• via VX11 over 100 Mbit/s LAN：< 2.1 ms
• via RSIB over 100 Mbit/s LAN：< 1.5 ms
• via optional R&S®FSL-B10 GPIB：< 4.7 ms
interpolation allowed).
• Accuracy of transmission：9 kHz至50MHz
• measurements：for 0 dB to -40 dB 50 MHz至3GHz ｜ < 0.2 dB or < 2°
• for 0 dB to -50 dB：< 0.2 dB or < 2°
• for -50 dB to -70 dB：< 0.3 dB or < 3° 3 GHz至6GHz (R&S®ZVL6 and R&S®ZVL13)
• for 0 dB to -50 dB：< 0.2 dB or < 2°
• for -50 dB to -70 dB：< 0.3 dB or < 3° 6 GHz至13.6GHz (R&S®ZVL13 only)
• for 0 dB to -50 dB：< 0.3 dB or < 3°
• for -50 dB to -70 dB：< 0.5 dB or < 5°
(default value), and a nominal source power of 0 dBm.
• Accuracy of reflection measurements：9 kHz至3GHz
• for 0 dB to -15 dB：< 0.4 dB or < 3°
• for -15 dB to -25 dB：< 1 dB or < 6°
• for -25 dB to -35 dB：< 3 dB or < 20° 9 kHz至6GHz (R&S®ZVL6 and R&S®ZVL13)
• for 0 dB to -15 dB：< 0.4 dB or < 3°
• for -15 dB to -25 dB：< 1 dB or < 6°
• for -25 dB to -35 dB：< 3 dB or < 20° 6 GHz至13.6GHz (R&S®ZVL13 only)
• for 0 dB to -15 dB：< 0.4 dB or < 3°
• for -15 dB to -25 dB：< 1 dB or < 6°
• for -25 dB to -35 dB：< 3 dB or < 20°
and 2 kHz measurement bandwidth (filter type: normal)
• R&S®ZVL3, R&S®ZVL6,：< 0.005 dB
and R&S®ZVL3-75
• ZVL：< 0.005 dB < 0.09°, typ. 0.05°
Effective system data
• Directivity：9 kHz至100kHz 100 kHz至1MHz 1 MHz至3GHz 3 GHz至6GHz ｜ > 30 dB, typ. 35 dB > 40 dB, typ. 46 dB > 46 dB, typ. 50 dB > 40 dB, typ. 50 dB
(R&S®ZVL6 and R&S®ZVL13)
• 6 GHz to 13.6 GHz (R&S®ZVL：> 40 dB, typ. 50 dB
• Source match：9 kHz至100kHz 100 kHz至1MHz 1 MHz至3GHz 3 GHz至6GHz ｜ > 30 dB, typ. 35 dB > 40 dB, typ. 46 dB > 40 dB, typ. 46 dB > 36 dB, typ. 40 dB
(R&S®ZVL6 and R&S®ZVL13)
• 6 GHz to 13.6 GHz (R&S®ZVL：> 36 dB, typ. 40 dB
• Reflection tracking：9 kHz至100kHz 100 kHz至1MHz 1 MHz至3GHz 3 GHz至6GHz < 0.1 dB, typ. 0.0 5 dB 6 GHz至13.6GHz (R&S ®ZVL13) < 0.1 dB, typ. 0.0 5 dB ｜ < 0.15 dB, typ. 0.1 dB < 0.1 dB, typ. 0.05 dB < 0.1 dB, typ. 0.05 dB
• Load match：9 kHz至100kHz 100 kHz至1MHz 1 MHz至3GHz 3 GHz至6GHz ｜ > 30 dB, typ. 35 dB > 40 dB, typ. 46 dB > 46 dB, typ. 50 dB > 40 dB, typ. 46 dB
(R&S®ZVL6 and R&S®ZVL13)
• 6 GHz to 13.6 GHz (R&S®ZVL：> 40 dB, typ. 46 dB
• Transmission tracking：9 kHz至100kHz 100 kHz至1MHz 1 MHz至3GHz 3 GHz至6GHz 6 GHz至13.6GHz (R&S ®ZVL13 only) ｜ < 0.15 dB, typ. 0.05 dB < 0.1 dB, typ. 0.05 dB < 0.1 dB, typ. 0.05 dB < 0.1 dB, typ. 0.05 dB < 0.12 dB, typ. 0.05 dB
Test port
• 阻抗：R&S®ZVL3, R&S®ZVL6, and R&S®ZVL13 ｜ 50 Ω
• ZVL3-75：75 Ω
• Connector：N, female
Test port output
• Source match：9 kHz至3GHz 3 GHz至6GHz (R&S®ZVL6 only) 9 kHz至13.6GHz (R&S®ZVL13 only) ｜ typ. > 14 dB typ. > 14 dB typ. > 10 dB
• Power range：R&S®ZVL3, R&S®ZVL6, and ｜ 50 dBm至0 dBm,
• ZVL3-75：typ. -60 dBm to +10 dBm
• ZVL：35 dBm to -5 dBm, typ. -40 dBm至0 dBm
• ZVL：in temperature range +18 °C to +28 °C ｜ < 1 dB, typ. 0.3 dB
• in temperature range +18 °C to +28 °C：< 1.2 dB, typ. 0.5 dB
• in temperature range +18 °C to +28 °C：< 1.3 dB, typ. 0.5 dB
• in temperature range +18 °C to +28 °C：< 0.8 dB, typ. 0.3 dB
• Power resolution：0.01 dB
• 谐波：at -10 dBm source power ｜ typ. -35 dBc
• Spurious：at -10 dBm source power ｜ typ. -40 dBc
Test port input
• Load match：9 kHz至3GHz 3 GHz至6GHz (R&S®ZVL6 only) 9 kHz至13.6GHz (R&S®ZVL13 only ) ｜ typ. > 14 dB typ. > 14 dB typ. > 10 dB
• 衰减：user-selectable ｜ 0 dB至30 dB
• Attenuation steps：5 dB
• Attenuation uncertainty：9 kHz至3GHz 3 GHz至6GHz 6 GHz至13.6GHz (R&S ®ZVL13 only) ｜ < 0.3 dB < 0.3 dB < 0.7 dB
• with attenuation set to 30 dB：+20 dBm
• 1 dB compression point：above 200MHz, ｜ 0 dBm, nominal
with attenuation set to 0 dB
• with attenuation set to 0：dB
• Damage DC voltage：30 V
• Damage CW RF power：+27 dBm
• Damage pulse voltage：10 µs pulse length ｜ 150 V
• Damage pulse energy：10 µs pulse length ｜ 10 mWs
AUX OUT
• Connector：3.5 mm mini jack (mono)
• Output impedance：< 100 Ω
• Open-circuit voltage：adjustable ｜ 0 V至1.5 V
PROBE POWER
• DC voltages：+15 V, -12.6 V, and ground
• DC current：max. 150 mA

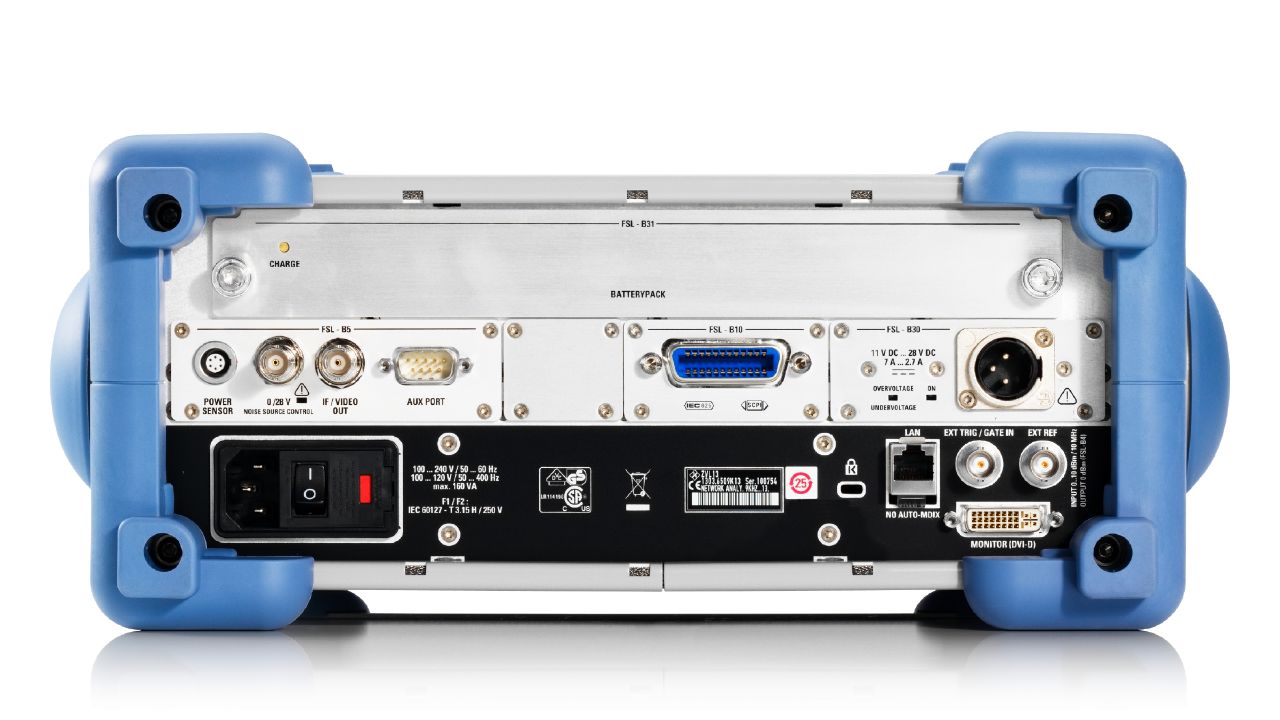

Rear panel connectors
• LAN：local area network connector RJ-45, 8 pins
• VGA：connector for external monitor VGA
EXT TRIGGER/GATE IN
• Connector：BNC, female, 50 Ω
• Input signal：TTL-compatible
• Connector：BNC, female, 50 Ω
• Input frequency：10MHz
• Maximum allowed deviation：1kHz
• Input power：0 dBm to +10 dBm
• 输入阻抗：50 Ω
• Output frequency：requires optional R&S®FSL-B4 OCXO ｜ 10MHz
reference frequency
• Output frequency accuracy：50Hz
• 输出功率：0 dBm, nominal
频率
• 频率范围：ZVL3、ZVL3-75 ｜ 9 kHz至3GHz
• ZVL：9 kHz至6GHz
• ZVL：9 kHz至13.6GHz
(overrange 5 kHz to 15 GHz)
• temperature drift 0 °C to +50 °C：< 1 × 10-6
with optional R&S®FSL-B4 OCXO reference frequency
• 年老化率：< 1 × 10-7
• temperature drift 0 °C to +50 °C：< 1 × 10-7
• 衰减：user-selectable ｜ 0 dB至30 dB
• Attenuation steps：5 dB
R&S®FSL-B22 RF preamplifier option
• 增益：switchable ｜ 0 dB or 20 dB, nominal
• Frequency readout：with marker or frequency counter
• Marker resolution：span/501
• Uncertainty：< marker frequency × reference
resolution bandwidth + ½ × last digit
• Frequency counter resolution：1Hz
½ × last digit
• ZVL：0Hz (zero span) and 10 Hz至6GHz
• ZVL：0Hz (zero span) and 10 Hz至13.6GHz
(overrange 15 GHz)
• Frequency span uncertainty：3 %
频谱纯度
• at 500 MHz：at a carrier offset of 10kHz typ. -100 dBc (1Hz) ｜ < -96 dBc (1Hz),
• at a carrier offset of 100 kHz：< -96 dBc (1Hz), typ. -100 dBc (1Hz)
• at a carrier offset of 1 MHz：< -113 dBc (1Hz), typ. -116 dBc (1Hz)
Sweep time
• Sweep times：10Hz ≤ span ≤ 3.2kHz 3.2kHz < span ≤ 1.5GHz 1.5GHz < span ≤ 3GHz 3GHz < span ≤ 6GHz 6GHz < span ≤ 13.6GHz ｜ 2.5 ms至5 s/Hz × span 2.5 ms至16000 s 5 ms至16000 s 10 ms至16000 s 25 ms至16000 s
• Sweep times for zero span：1 µs至5 µs in steps of 125 ns 5 µs至16000 s in steps of 5 %
• Sweep time uncertainty：for finite span ｜ < 3 %, nominal
• for zero span：< 0.1 %, nominal
Sweep filters
• Resolution bandwidths (RBW)：300 Hz至10MHz (-3 dB) in 1/3/10 steps
resolution filters
• zero span：additionally 20MHz (-3 dB)
EMI filters
• 6 dB bandwidths：9kHz, 120kHz, and 1MHz
• with optional R&S®FSL-B7 narrow：200Hz, 9kHz, 120kHz, and 1MHz
resolution filters
• Bandwidth uncertainty：< 3 %, nominal
• Shape factor 60 dB:3 dB：< 6, nominal
Channel filters
• Bandwidths：300/500Hz,
• 5/14/15/16/18 (RRC)/20/ 21/24.3 (RRC)/
• 25/30/50/100/150/192/200/300/500kHz,
• 1/1.228/1.28 (RRC)/1.5/2/3/ 3.84 (RRC)/
• 4.096 (RRC)/ 5MHz
resolution filters
• Demodulation bandwidth：20MHz, nominal
电平
• Display range：displayed noise floor to +20 dBm
Intermodulation of the R&S®ZVL3, R&S®ZVL6, and R&S®ZVL3-75
• Third-order intermodulation (TOI)：intermodulation-free dynamic range, ｜ > 50 dBc
• above 10 MHz, level 2 × -20 dBm,：(TOI +5 dBm, typ. +12 dBm)
Intermodulation of the R&S®ZVL13
• Third-order intermodulation (TOI)：intermodulation-free dynamic range, 10 MHz至6GHz, level 2 × -20 dBm, (TOI +5 dBm, typ. +12 dBm) ｜ > 50 dBc
reference level -10 dBm
• 6 GHz to 13.6 GHz：50 dBc (TOI +5 dBm), nominal
• ZVL3-75：with preamplifier OFF 9 kHz至1MHz < -100 dBm (1Hz) 1 MHz至10MHz < -110 dBm (1Hz) 10 MHz至50MHz < -130 dBm (1Hz) 50 MHz至4GHz < -140 dBm (1Hz) 4 GHz至6GHz < -135 dBm (1Hz)
• 9 kHz to 1 MHz：< -115 dBm (1Hz) 1 MHz至10MHz < -125 dBm (1Hz) 10 MHz至50MHz < -150 dBm (1Hz) 50 MHz至4GHz < -156 dBm (1Hz) 4 GHz至6GHz < -151 dBm (1Hz) 500MHz typ. -163 dBm (1Hz) 1GHz typ. -163 dBm (1Hz) 3GHz typ. -162 dBm (1Hz) 6GHz typ. -156 dBm (1Hz)
with preamplifier OFF
• 9 kHz to 2 MHz：< -105 dBm (1Hz) 2 MHz至10GHz < -125 dBm (1Hz) 10 GHz至13.6GHz < -120 dBm (1Hz)
• 9 kHz to 2 MHz：< -105 dBm (1Hz) 2 MHz至20MHz < -125 dBm (1Hz) 20 MHz至6GHz < -140 dBm (1Hz) 500MHz typ. -151 dBm (1Hz) 1GHz typ. -151 dBm (1Hz) 2GHz typ. -149 dBm (1Hz) 3GHz typ. -146 dBm (1Hz) 6GHz typ. -146 dBm (1Hz)
Immunity to interference
• Image frequency response：f + 2 × 48.375MHz ｜ < -60 dBc, typ. -80 dBc
• f + 2 × 838.375 MHz：< -60 dB, typ. -80 dBc
• f + 2 × 7158.375 MHz：typ. -60 dBc
• 7158.375MHz
• Inherent spurious response：above 30MHz, without input signal, ｜ < -90 dBm
at 0 dB attenuation and RBW < 1 MHz
• Spurious response：at 7158.375MHz - 2 × fin ｜ typ. -60 dBc
• Spurious response：at fin - 3579.1875MHz ｜ typ. -60 dBc
• Spurious response, mixer level < -10 dBm：f ≤ 6GHz ｜ < -50 dBc, typ. -60 dBc
• f > 6 GHz：< -38 dBc, typ. -48 dBc
Level display
• Logarithmic level axis：10 dB至100 dB
• Linear axis：0 % to 100 % with 10 divisions
• Number of traces：4
• Trace detectors：max peak, min peak, auto peak, sample,
RMS, quasi peak, and average
• Number of measurement points：default value ｜ 501
• user-selectable：125至32001
• Trace functions：clear/write, max hold, average, min hold,
in steps of 2 dB, 5 dB, or 10 dB
• linear display：80 dBm to +20 dBm or 0 % to 100 %
以上为前 158 项指标；完整指标（共 261 项）见官方规格书（本页底部「资源下载」）。
型号与选件
• 官方型号：ZVL、ZVL6、ZVL13、ZVL3、ZVL3-75
指标整理自官方文件：ZVL_dat-sw_en_5213-8150-22_v1200.pdf
