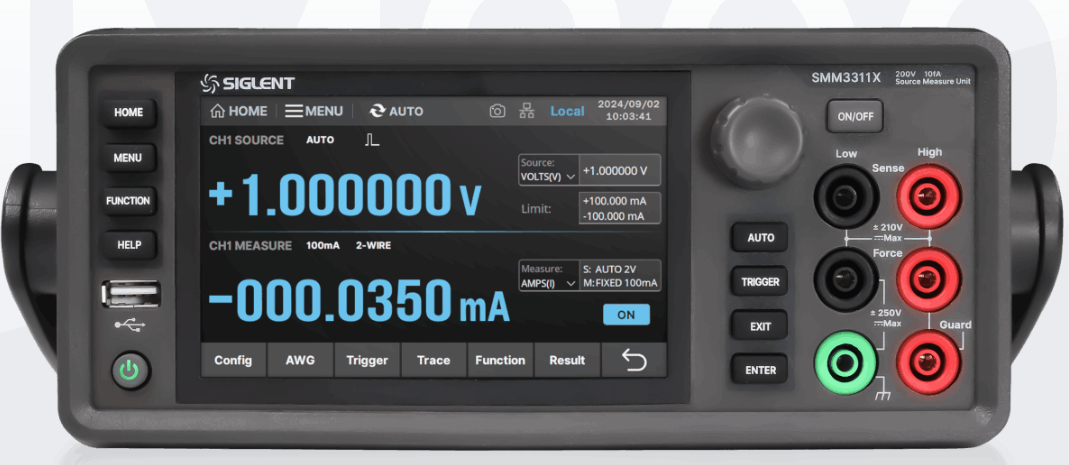

6½ 显示位数（2,100,000 count）100,000 points/s最大采集速率10fA / 100nV最小编程及测量分辨率±210V / ±3A(DC) /±10.5A(pulsed) 最大输出支持直流、脉冲、扫描及列表输出，最小脉宽50μs5英寸触摸屏，支持图形和数字视图
输入模板数 8 个，最大记录长度 2Gpts，记录方式为常规
RTA4000 200MHz至1GHz示波器 2/4通道|罗德与施瓦茨 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
罗德与施瓦茨 · Rohde & Schwarz

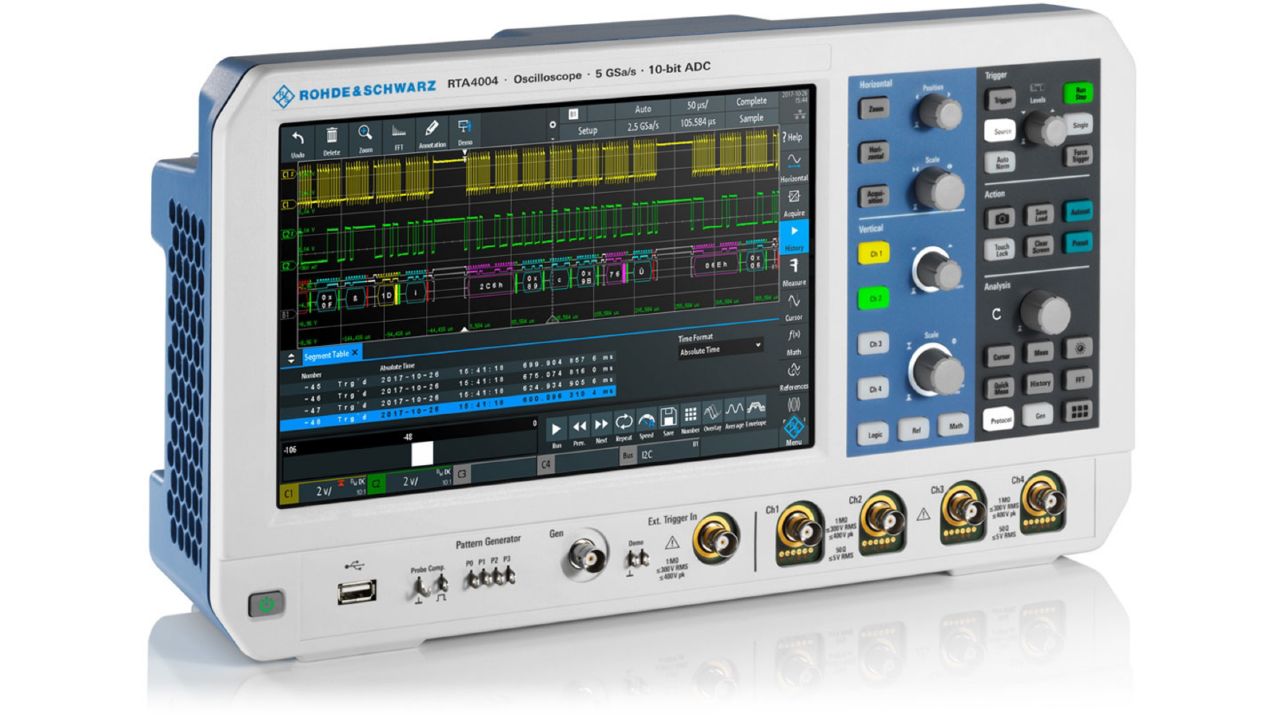

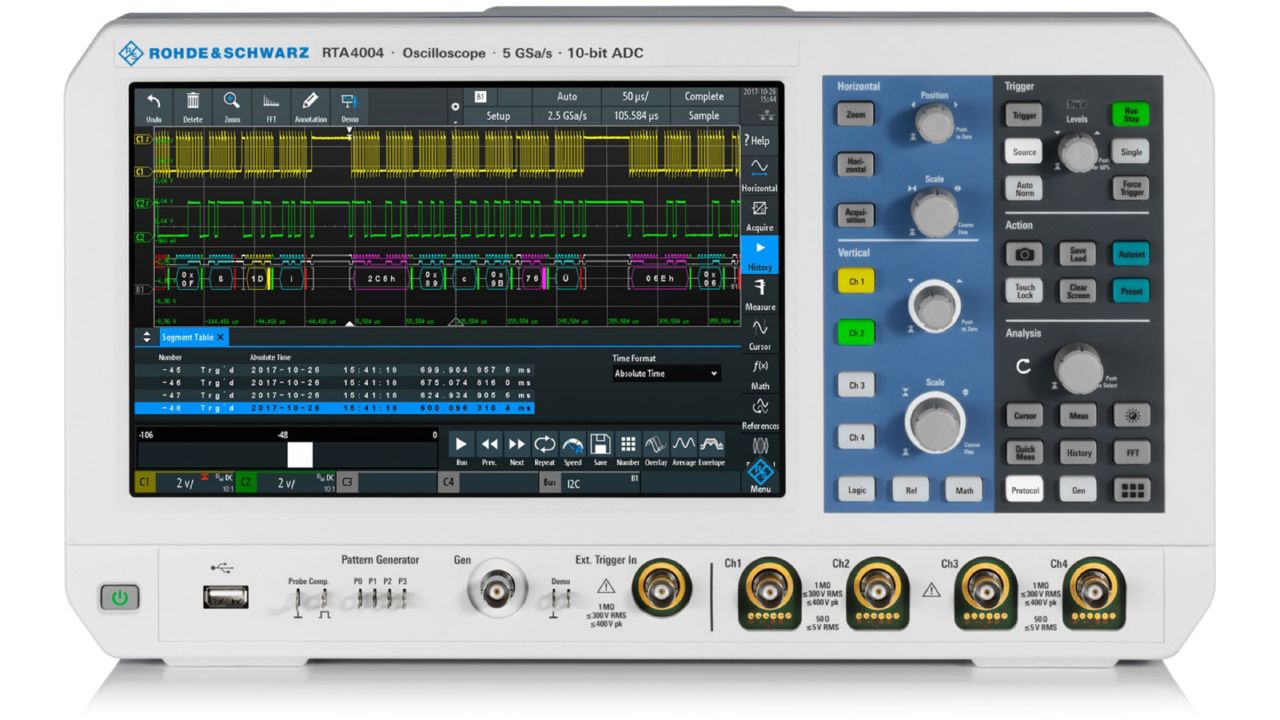

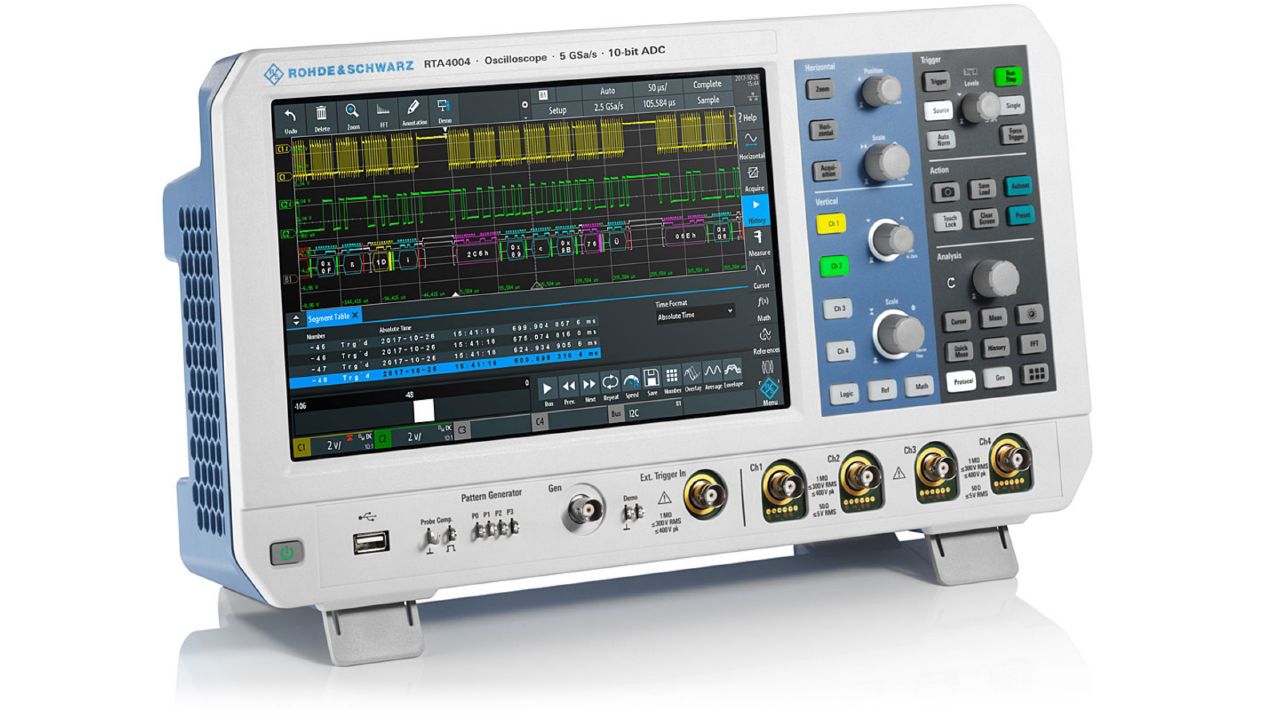

RTA4000 系列示波器
R&S®RTA4000 是罗德与施瓦茨的系列示波器。官方目录位于「示波器」。官方标称频率范围：0.05Hz to bandwidth of oscilloscope。官方技术指标共 190 组、479 项，详见「详细指标」。
产品简介

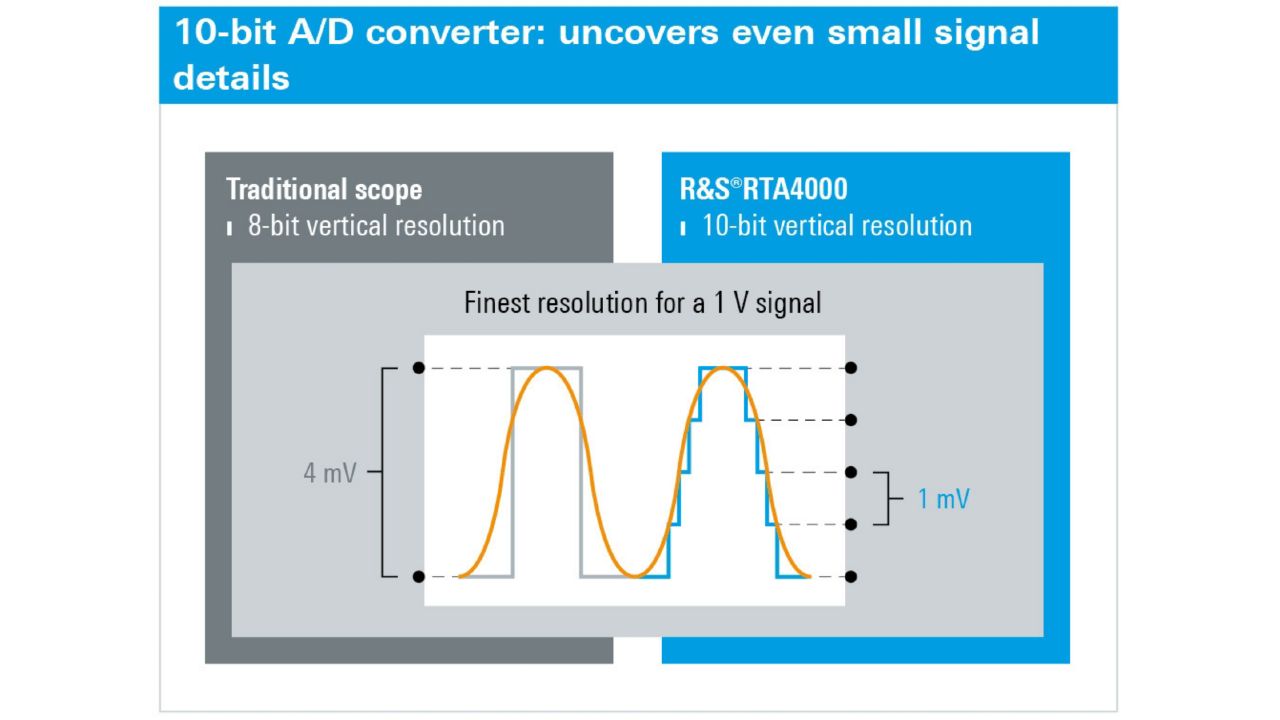

R&S®RTA4000 示波器专用于提供一流的信号完整性和快速响应的超大深存储。“十”力钜献，显示更多信号细节。

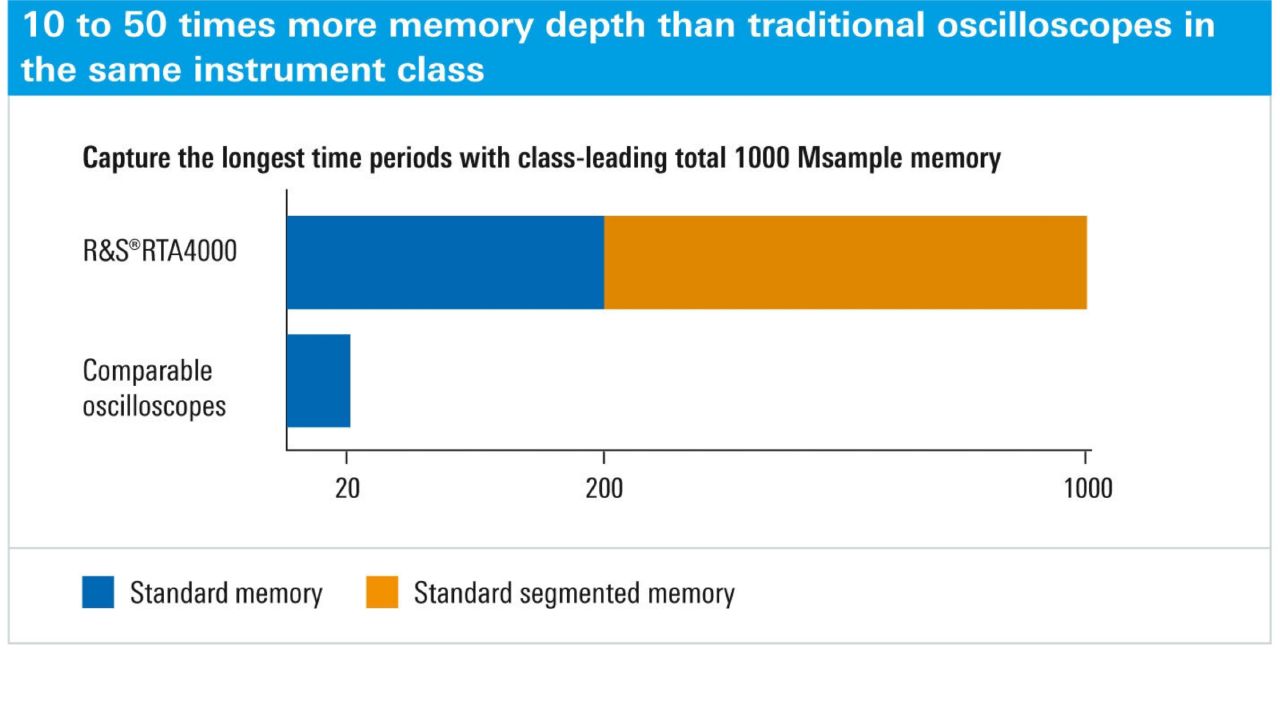

1 概述对于示波器用户而言， 带宽、 采样率和存储深度是最重要的三种规格。 本应用指南将重点介绍选购示波器时需考虑的存储深度。 选购具有深存储的示波器， 可以在排查故障和进行调试时节省大量时间。
评估示波器存储深度的性能和质量， 比只关注一种参数更为有用。 了解存储深度的属性和优点， 能够确保所选示波器满足需求和应用要求。
► 示波器采集存储的定义► 存储和其他示波器参数的关系► 深存储的作用示例
2 采集存储定义采集存储也被称为存储内存(M)或记录长度(RL)， 表示示波器每次采集时能够存储的采样点数量。 采集存储以采样点为单位， 通常写作point （例如Mpoints） ， 以避免混淆采样率(Msample/s)和存储深度(Msample)。 存储深度为示波器的采样率和采集时间之积。
核心参数
• 频率范围：0.05Hz to bandwidth of oscilloscope
• 频率：1kHz
• 带宽：9600 bit/s至1 Mbit/s
• 通道数：1至8
• 输入通道：RTA4004 ｜ 4 channels
• 采样率：250 Msample/s
• 分辨率：up至3 digits
• 动态范围：typ. > 70 dB based on 0 dBm
功能与特点
• R&S®MXO 4系列示波器
• R&S®MXO 5系列示波器
• R&S®RTA4000系列示波器
• R&S®RTB2000系列示波器
• R&S®RTM3000系列示波器
• R&S®RTO6系列示波器
• R&S®RTP系列示波器 ===== PAGE 3 =====
• 示波器采集存储的定义
• 存储和其他示波器参数的关系
• 深存储的作用示例
产品型号
• 官方型号：RTA4000、RTA4004、Bandwidth1、MHz
资源下载
详细指标请见本页「详细指标」标签页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
以下为 R&S®RTA4000 的官方技术指标，共 190 个指标组、479 项。
参数名以行业通用中文术语为主（其中 431 项保留官方规格书原文），数值与单位保留官方规格书原样。
垂直系统
• 输入通道：RTA4004 ｜ 4 channels
• 输入阻抗：50 Ω ± 1.5 % (meas.) 1 MΩ ± 1 % || 14 pF ± 1 pF (meas.)
• Analog bandwidth (-3 dB)：at 50 Ω input impedance
• RTA：> 200MHz
• R&S®RTA4004 with -B243 option：> 350MHz
• R&S®RTA4004 with -B245 option：> 500MHz
• R&S®RTA4004 with -B2410 option：> 1GHz
at 1 MΩ input impedance
• R&S®RTA4004 with：> 200MHz (meas.)
• R&S®RTA4004 with -B243 option：> 350MHz (meas.)
• R&S®RTA4004 with -B245 option：> 500MHz (meas.)
• R&S®RTA4004 with -B2410 option：> 500MHz (meas.)
• Lower frequency limit (-3 dB)：at AC coupling ｜ < 5Hz (meas.)
• Analog bandwidth limits：at 50 Ω input impedance
• RTA：20MHz, 100MHz
• R&S®RTA4004 with -B243 option：20MHz, 100MHz, 200MHz
• R&S®RTA4004 with -B245 option：20MHz, 100MHz, 200MHz, 350MHz
• R&S®RTA4004 with -B2410 option：20MHz, 100MHz, 200MHz, 350MHz, 500MHz
at 1 MΩ input impedance
• RTA：20MHz, 100MHz
• R&S®RTA4004 with -B243 option：20MHz, 100MHz, 200MHz
• R&S®RTA4004 with -B245 option and：20MHz, 100MHz, 200MHz, 350MHz
R&S®RTA4004 with -B2410 option
• Rise time (calculated)：RTA4004 ｜ < 1.75 ns
• R&S®RTA4004 with -B243 option：< 1 ns
• R&S®RTA4004 with -B245 option：< 700 ps
• R&S®RTA4004 with -B2410 option：< 350 ps
decimation
• Invert signal：yes
• DC gain accuracy：offset and position = 0
• input sensitivity > 5 mV/div：±1 %
• 输入灵敏度：±1.5 % ≤ 5 mV/div to ≥ 1 mV/div
• input sensitivity < 1 mV/div：±2.5 %
• 输入耦合：DC, AC (> 7Hz)
• 输入灵敏度：at 50 Ω ｜ 0.5 mV/div至1 V/div
• at 1 MΩ：0.5 mV/div至10 V/div
• Maximum input voltage：at 50 Ω ｜ 5 V (RMS), max. 30 V (Vp)
• at 1 MΩ：300 V (RMS), 400 V (Vp), derates at 20 dB/decade至5 V (RMS) above 250kHz
• Position range：±5 div
• Offset range at 50 Ω：input sensitivity ≥ 112 mV/div至1 V/div ±(30 V - 5 div × input sensitivity ) ≥ 33.8 mV/div至111 mV/div ±(10 V - 5 div × input sensitivity) 0.5 mV/div至33.6 mV/div ±(2 V - 5 div × input sensitivity)
• Offset range at 1 MΩ：input sensitivity ≥ 515 mV/div至10 V/div ±(250 V - 5 div × input sensitivity) ≥ 50.5 mV/div至510 mV/div ±(25 V - 5 div × input sensitivity) 0.5 mV/div至50 mV/div ±(2 V - 5 div × input sensitivity) 0.1 div × input sensitivity + 0.5 mV)
(each channel at same input sensitivity)
• RMS noise floor at 1 MΩ (meas.)：Input sensitivity R&S®
• RTA：RTA4004 with RTA4004 with RTA4004 with
• B243 option：B245 option B2410 option 10 V/div 271 mV 300 mV 370 mV 370 mV 5 V/div 161 mV 172 mV 230 mV 230 mV 2 V/div 64 mV 70 mV 100 mV 100 mV 1 V/div 38 mV 43 mV 60 mV 60 mV 500 mV/div 16 mV 17 mV 23 mV 23 mV 200 mV/div 6 mV 7 mV 10 mV 10 mV 100 mV/div 3.6 mV 4.1 mV 5.80 mV 5.80 mV 50 mV/div 1.6 mV 1.6 mV 2.1…
• RMS noise floor at 50：Ω (meas.) Input sensitivity R&S®
• RTA：RTA4004 with RTA4004 with RTA4004 with
• B243 option：B245 option B2410 option 1 V/div 27 mV 27 mV 30 mV 38.0 mV 500 mV/div 15 mV 16 mV 18 mV 24.0 mV 200 mV/div 8 mV 9 mV 10 mV 13.0 mV 100 mV/div 3.2 mV 3.6 mV 4.1 mV 5.50 mV 50 mV/div 1.7 mV 1.9 mV 2.2 mV 2.90 mV 20 mV/div 0.7 mV 0.8 mV 0.8 mV 1.10 mV 10 mV/div 0.3 mV 0.3 mV 0.4 mV 0.50 mV 5 mV/div 0.1…
水平系统
• Timebase range：selectable between 0.5 ns/div and 500 s/div
• Channel deskew：±500 ns
• Trigger offset range：minimum memory deptℎ
• maximum：233
• Modes：normal, roll
• Channel-to-channel skew：< 200 ps (meas.)
• Timebase accuracy：after delivery/calibration, at +23 °C ｜ ±0.5 ppm
• during calibration interval：±1.5 ppm
采集系统
• Maximum realtime sampling rate：normal mode ｜ 2.5 Gsample/s
• interleaved mode,：5 Gsample/s
channels)
• Memory depth per channel：normal mode ｜ 100 Msample per channel
• interleaved mode,：200 Msample per channel
channels)
• peak detect：largest and smallest sample in decimation
interval
• envelope：envelope of acquired waveforms
• average：average over a series of acquired
resolution waveforms
• Number of averaged waveforms：2至100 000
触发系统
• Trigger level：range ｜ ±5 div from center of screen
• Trigger modes：auto, normal, single, n single
• Hold-off range：time inactive or 51.2 ns至13.7 s
• Trigger types：edge, width, video, pattern, runt, rise time,
save reference waveform
• Edge trigger A：trigger events rising edge, falling edge, both edges
• RTA：channel 1, channel 2, channel 3,
trigger input
• trigger coupling：DC, AC (attenuates < 10Hz (meas.)),
LF reject (attenuates < 10 kHz (meas.))
• trigger filter：HF reject (attenuates > 100kHz (meas.)),
(meas.))
• selectable trigger hysteresis：automatic, small, medium, large
• automatic：1GHz, 500MHz, 350MHz > ｜ 2.2 mVpp ｜ + 1 div (nom.)
(input sensitivity: [mV/div])
• 200 MHz, 100 MHz：> ｜ 1.5 mVpp ｜ + 0.8 div (nom.)
(input sensitivity: [mV/div])
• 20 MHz：> ｜ 0.6 mVpp ｜ + 0.4 div (nom.)
with HF reject
• all input sensitivities：1 div (meas.)
sources for A trigger
• RTA：channel 1, channel 2, channel 3,
• trigger coupling of A trigger：DC
sources for B trigger
• RTA：channel 1, channel 2, channel 3,
• trigger coupling of B trigger：DC
trigger
• trigger B mode：after time or after events
• trigger B minimum time：3.2 ns
• trigger B maximum time：100 s
• trigger B events：1至65535
unequal, inside interval, outside interval
• minimum pulse width：3.2 ns
• maximum pulse width：6.8 s
• polarity：positive, negative
sources
• RTA：channel 1, channel 2, channel 3,
• selectable trigger hysteresis：small, medium, large
• Timeout trigger：trigger events greater than timeout
• minimum timeout：3.2 ns
• maximum timeout：6.8 s
• polarity：stays high, stays low
sources
• RTA：channel 1, channel 2, channel 3,
• selectable trigger hysteresis：small, medium, large
• Video trigger：trigger events selectable line, all lines, even frame,
odd frame, all frames
• supported standards：PAL, NTSC, SECAM, PAL-M, SDTV 576i,
sources
• RTA：channel 1, channel 2, channel 3,
channel 4, ext. trigger input
• sync pulse polarity：positive, negative
• Pattern trigger：trigger events logic condition between active channels
sources
• RTA：channel 1, channel 2, channel 3,
• state of channels：high, low, don’t care
• logic between channels：and/or
• condition：true, false
• duration condition：smaller, greater, equal, unequal, inside
interval, outside interval, timeout
• minimum duration time：3.2 ns
• maximum duration time：6.8 s
unequal, inside interval, outside interval
• minimum rise time：3.2 ns
• maximum rise time：6.8 s
• polarity：rising edge, falling edge, both edges
sources
• RTA：channel 1, channel 2, channel 3,
• Serial bus trigger：supported standards
• R&S®RTA-K1 option：I2C,
SPI (three-wire, MOSI/MISO)
• R&S®RTA-K2 option：UART/RS-232/RS-422/RS-485 (RX/TX)
• R&S®RTA-K3 option：CAN/LIN
• R&S®RTA-K5 option：audio (I2S, LJ, RJ, TDM)
• R&S®RTA-K6 option：MIL-STD-1553
• R&S®RTA-K7 option：ARINC 429
• maximum input voltage at 1 MΩ：300 V (RMS), 400 V (Vp),
above 250 kHz
• trigger level：±5 V
• sensitivity：> 300 mV (Vpp)
• coupling：DC, AC, LF reject
output voltage
• at high impedance：0 V至4.8 V
• at 50 Ω：0 V至2.4 V
• pulse polarity：high active
波形测量
• math waveforms, reference waveforms：negative pulses, count falling edges, count
deviation cycle, delay to trigger
• reference levels：lower, middle and upper level in
percentage
• statistics：maximum, minimum, mean, standard
automatic measurement
• number of active measurements：8
sources
• RTA：channel 1, channel 2, channel 3,
Digital voltmeter
• 精度：related to channel settings of voltmeter
source
• Measurements：DC, AC+DC RMS, AC RMS
• Sources：RTA4004 channel 1, channel 2, channel 3,
• Number of measurements：up至4
• 分辨率：up至3 digits
Counter
• Measurements：frequency, period
• Sources：RTA4004 channel 1, channel 2, channel 3,
channel 4, trigger signal source
• Number of measurements：2
• 分辨率：7 digits
• 频率范围：0.05Hz to bandwidth of oscilloscope
模板测试
• Sources：RTA4004 channel 1, channel 2, channel 3,
• Mask definition：acquired waveform with user-defined
connector)
• Captured segments：all segments, failed segments
Waveform maths
• Number of math equations：up至5
• Functions：addition, subtraction, multiplication,
pulse width, track duty cycle
• RTA：channel 1, channel 2, channel 3,
Fast Fourier transform (FFT)
• Sources：RTA4004 channel 1, channel 2, channel 3,
channel 4, math waveforms, references
• Setup parameters：start frequency, stop frequency, center
gate (time range and position)
• Windows：Hanning, Hamming, Blackman,
rectangular, flat top
• Waveform arithmetic：none, min. hold, max. hold, average
(selectable 2 to 1024)
• Scaling：dBm, dBV, dBµV, V (RMS)
Search function
• Functions：search types edge, width, peak, rise/fall time, runt,
result table
• markers on search events：up至32 markers
• Sources：RTA4004 channel 1, channel 2, channel 3,
R&S®RTA-K37 option)
• XY mode：parallel display of XY diagram and Yt
diagrams of input signals for X, Y
• Zoom：horizontal and vertical zoom, split screen
以上为前 152 项指标；完整指标（共 479 项）见官方规格书（本页底部「资源下载」）。
型号与选件
• 官方型号：RTA4000、RTA4004、Bandwidth1、MHz
指标整理自官方文件：RTA4000_specs_en_5215-1776-22_v1200.pdf
