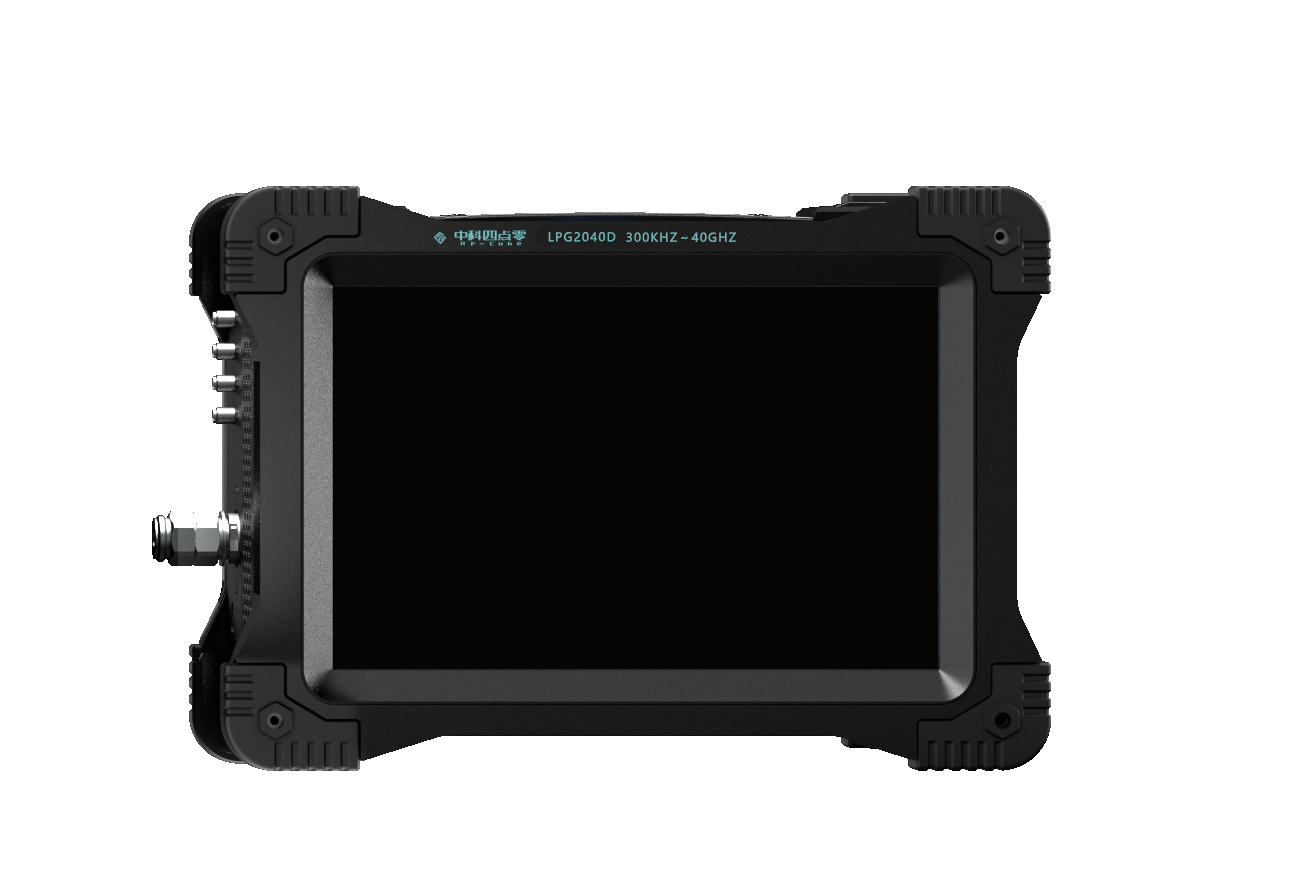

    LPG2040 300kHz至20/32/40GHz模块式/便携式模拟信号发生器|中科四点零


    LPG系列标量信号发生器LPG2040 Analog是一款高性能的射频信号发生器，提供广泛的频率范围和优异的信号质量。该设备可选模块化与桌面式版本，以满足不同用户的需求。它具备高精度的频率参考和稳定的输出功率，适用于多种射频测试和测量应用。


    USB控制，独立应用程序

    可独立使用，方便外携

     支持SCPI远程控制

    模块仪尺寸：196*172*64mm(不含接头)

    台式仪尺寸：300*210*120mm(不含接头)

    输出频率：300KHz～20/32/40GHz

    频率分辨率：1Hz

    谐杂波抑制：优于40dBc（输出幅度0dBm）

    幅度动态范围：-80～+12dBm（typical）

    绝对幅度精度：±0.8dB（300kHz～16GHz）

    幅度分辨率：0.5dB

    调制方式：脉冲/线性调频

    相位噪声：-104dBc/Hz@10kHz, 10GHz





    关键词:



    频率技术指标：

    • 频率范围：300 kHz 至 20 GHz / 32 GHz / 40 GHz (可选)

    • 分辨率：1 Hz

    • 频率切换速度：连续波模式 10 ms

    • 频率参考：内部时基参考振荡器老化率 ≤±1 ppm/年，可获得的最初校准精度 ≤±1 ppm，调整分辨率 ≤0.6 ppb，温度效应 ≤±0.1 ppm，线路电压效应 ≤±0.2 ppm

    • 参考输出：频率 10 MHz，幅度 ≥4 dBm，50 Ω 负载

    • 外部参考输入：输入频率 10 MHz，稳定度 随着外部参考输入信号的稳定度而定，锁定范围 ±5 ppm，阻抗 50 Ω

    幅度技术指标：

    • 输出参数：功率输出范围 +12 至 -80 dBm (典型值)

    • 分辨率：0.5 dB

    • 最大输出功率：依据频段不同，范围从 5 dBm 至 18 dBm

    • 最小输出功率：依据频段不同，范围从 -90 dBm 至 -80 dBm

    • 连续波模式时的绝对电平精度：依据频率范围不同，精度从 ±0.7 dB 至 ±2 dB

    • 驻波比(测量连续波模式)：依据频率范围不同，驻波比从 <1.9:1 至 <2.5:1

    • 最大反向功率(标称值)：≤10 MHz 0 dBm；10 MHz 至 40 GHz 25 dBm

    • 幅度切换速度(连续波模式)：列表/步进扫描模式 10 ms

    频谱纯度技术指标：

    • 标准配置绝对 SSB 相位噪声：依据频率范围不同，从 -114 dBc/Hz 至 -92 dBc/Hz

    • 谐波(连续波模式，输出功率 0 dBm)：依据频率范围不同，谐波从 ≤-30 dBc 至 ≤-45 dBc

    • 非谐波(连续波模式，输出功率 0 dBm)：全频段 >10 kHz 频偏 ≤-60 dBc (大于 90%频率点)

    • 次谐波(连续波模式，输出功率 0 dBm)：依据频率范围不同，次谐波从 ≤-80 dBc 至 ≤-65 dBc

    模拟调制技术指标：

    • 外部调制输入脉冲：50 Ω(标称值)

    • 窄脉冲调制通/断比：≥60 dB

    • 上升时间/下降时间(Tr, Tf)：≤10 ns

    • 最小脉宽：≥50 ns

    • 重复频率：DC 至 10 MHz

    • 电平精度（相对于连续波）：≤±1 dB

    • 宽度压缩(相对于视频输出的射频宽度)：≤10 ns

    • 视频时延(外部输入到视频)：50 ns

    • 射频时延(视频到射频输出)：50 ns

    • 脉冲过冲：≤20%

    • 输入电平：1 V 峰值=射频开启，50 Ω(标称值)

    一般技术指标：

    • 远程编程接口：USB 3.0

    • 控制语言：SCPI 命令

    • 电源和功耗：模块化版本：12VDC/30W；桌面式版本：220VAC/60W

    • 工作温度范围：0 至 45℃

    • 存储温度范围：-20 至 70℃

    • 湿度：相对湿度类型测试: 25-65%, +25℃(无冷凝)

    • 重量：模块化版本：1.5 kg；桌面式版本：3.5 kg

    • 尺寸：模块化版本 64 mm 高 x 172 mm 宽 x 196 mm 长；桌面式版本：95 mm 高 x 220 mm 宽 x 300 mm 长

    • 推荐校准周期：24 个月

    输入与输出：

    • 前面板连接器：射频输出通过 SMA 公头连接器输出射频信号，参考输入接受 10MHz 参考信号，脉冲外部脉冲调制输入，触发输入/输出接受 TTL 和 CMOS 电平信号

    • 后面板连接器：电源接口 R7B 4 芯带锁紧插座，12V，USB Type-C Type-C 带锁紧插座，USB3.0

    • 电源按钮：带 LED 的开/关按钮

    • LAN 接口（桌面式版本）：RJ45 插座 10/100M 自适应
