乘讯 · Steligent
CR6671A 时钟恢复模块
25~28Gb/s NRZ 电/光时钟数据恢复模块，4 电通道 + 1 光通道
产品简介
CR6671A 是一款高性能、易于使用、成本效益高的 NRZ 时钟和数据恢复（CDR）模块，用于当前 100G/200G TOSA/ROSA 组件或 GPON/EPON/XGPON 的研发和制造环境以及现场安装。它可以从模块或背板的数据流中恢复数据和时钟。
CR6671A 用于下一代光模块或 GPON/EPON 应用中的无参考 25Gb/s - 28Gb/s 信号调理，是一台连续速率 25Gbps 到 28Gbps 的时钟和数据恢复设备，集成限幅放大器/均衡器。设备可从电气数据流恢复同步时钟，也可从输入光数据流同步时钟；配置 4 路独立电通道与 1 路光通道，提供两路同步时钟，分别对应电数据流与光数据流，并可将光输入转换为电输出，输出光功率为输入光功率的 90%。
模块在前面板提供差分时钟输出，为 1/2 ~ 1/256 数据速率分频输出（视选项而定），无需外部参考时钟。高速串行数据输入灵敏度优于 20mVppd，具备 0dB 到 12dB 可调连续时间线性均衡；电输出摆幅 200mVppd 到 1100mVppd，带两抽头输出去加重与 0dB 到 6dB 发送均衡，支持可编程通道极性反转，CDR 可完全编程并支持 LabView、C#、VEE 等外部 API 调用。
核心参数
• 通道配置：4 路独立电通道 + 1 路光通道
• 速率范围：25Gb/s ~ 28Gb/s（连续速率）
• 参考时钟：无需外部参考时钟
• 分频触发输出：1/2 ~ 1/256 数据速率时钟输出（视选项而定）
• 输入灵敏度：优于 20mVppd
• 连续时间线性均衡（CTLE）：0dB 到 12dB 可调
• 输出摆幅：200mVppd ~ 1100mVppd（差分）
• 输出抖动：总抖动 5pspp；随机抖动 70fsrms（PRBS31 数据）
• 均衡后输入抖动容限：0.75UIpp
• 输出光功率：为输入光功率的 90%
功能与特点
• 4 路独立电通道和 1 路光通道
• 连续速率支持：25Gb/s 和 28Gb/s
• 低速分频触发输出：1/2 ~ 1/256 数据速率时钟输出（视选项而定）
• 无需外部参考时钟
• 抖动传输 / 产生 / 容限指标超过 SONET/SDH 要求
• 输出光功率为输入光功率的 90%
• 可选限幅放大器、均衡器与旁路输入
• 可编程抖动传递带宽以支持 G.8251 OTN
• 输出极性反转，可编程 LOS 门限，信号丢失（LOS）报警
• 电通道与光通道均提供锁定丢失（LOL）指示，支持光转电数据输出
• 4x 25-28Gb/s 无参考时钟和数据恢复，带可调均衡，均衡后输入抖动容限 0.75UIpp，输出抖动 5pspp，支持主机通道损耗大于 15dB
• 高速串行数据输入灵敏度优于 20mVppd，0dB 到 12dB 可调连续时间线性均衡，可编程切片电平与通道极性反转
资源下载
• 官方规格书：CR6671A_规格书.pdf（可通过乘讯官方渠道索取）
详细指标请见本页「详细指标」标签页。
乘讯 Steligent · onetest 仪器资源库
乘讯 · Steligent
CR6671A 时钟恢复模块 详细指标
25~28Gb/s NRZ 电/光时钟数据恢复模块，4 电通道 + 1 光通道
CR6671A 是一款高性能、易于使用、成本效益高的 NRZ 时钟和数据恢复（CDR）模块，用于当前 100G/200G TOSA/ROSA 组件或 GPON/EPON/XGPON 的研发和制造环境以及现场安装。它可以从模块或背板的数据流中恢复数据和时钟。
详细指标
系统规格
• 数据速率支持范围：25 ~ 28Gbps
• 数据输入幅度（差分）：20 ~ 1200 mV
• 差分输入阻抗：95 / 100 / 105Ω
• 数据摆幅：200~1100mv
• 时钟输出摆幅：200~1100mv
• 操作系统：软件运行于 Windows 7（.NET v4.0），USB 2.0 接口
输入 AC 特性
• S11：7.5GHz 处差分回波损耗 −12dB
信号丢失检测（LOS）
• 可编程门限范围：15 ~ 160 mV p-p
时钟恢复与输出
• CDR 锁定时间（锁定到输入信号）：1ms
• 输出幅度（最小摆幅设置）：200mVppd（差分）
• 输出幅度（最大摆幅设置）：1100mVppd（差分）
• 输出总抖动（PRBS31 数据）：5pspp
• 输出随机抖动（PRBS31 数据）：70fsrms
眼图测试数据（@25.78125Gbps）
• 眼幅：通道 1 / 通道 2：294.8 / 299.5 mV
• 抖动 p-p：通道 1 / 通道 2：6.374 / 7.58 ps
• 抖动 rms：通道 1 / 通道 2：1.092 / 1.13 ps
• 模板余量（5E-5）：通道 1 / 通道 2：63.6% / 61.7%

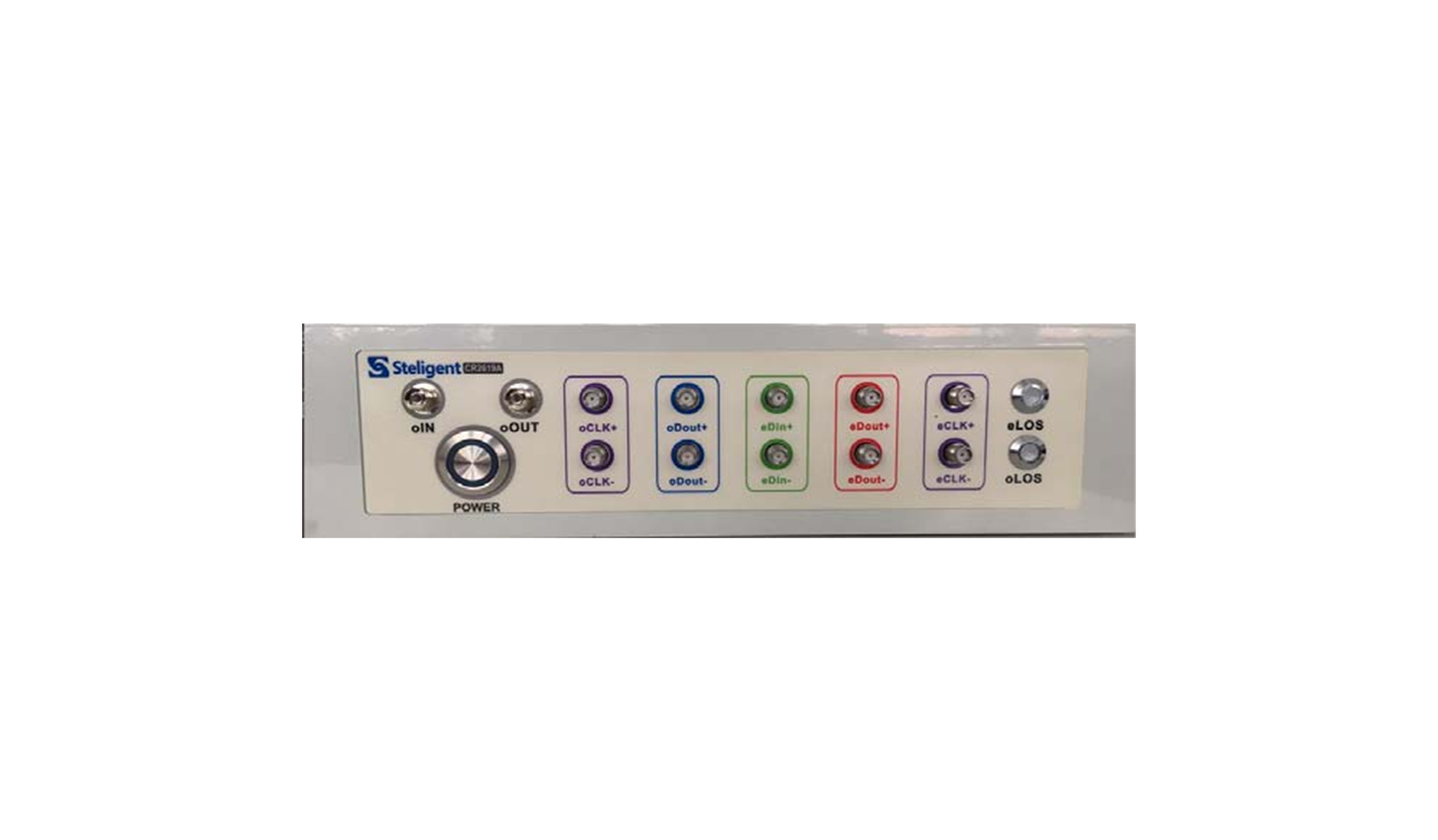

前面板接口
• oIN / oOUT：光数据流输入 / 光数据流输出，PoOUT = 90% × PoIN
• CH1~CH4 Din1±~Din4±：电数据输入 1~4，差分输入
• CH1~CH4 Dout1±~Dout4±：电数据输出 1~4，差分输出
• oDOUT±：光转电输出
• oCLK：光输入对应的同步时钟
• eCLK：电输入对应的同步时钟，由 GUI 选择同步的电通道
• POWER：设备电源开关
注：输出总抖动 5pspp 与随机抖动 70fsrms 基于 PRBS31 数据测得
注：支持主机通道损耗大于 15dB
资源下载
• 官方规格书：CR6671A_规格书.pdf（可通过乘讯官方渠道索取）
乘讯 Steligent · onetest 仪器资源库
全部
乘讯官方渠道
官方渠道（官网 / 热线 / 邮箱）
• 电话 021-69986313
• 邮箱 sales@steligent.com
• 网址 www.steligent.com
• 地址 上海市浦东新区建韵路500号4幢1103室
