利利普 · OWON

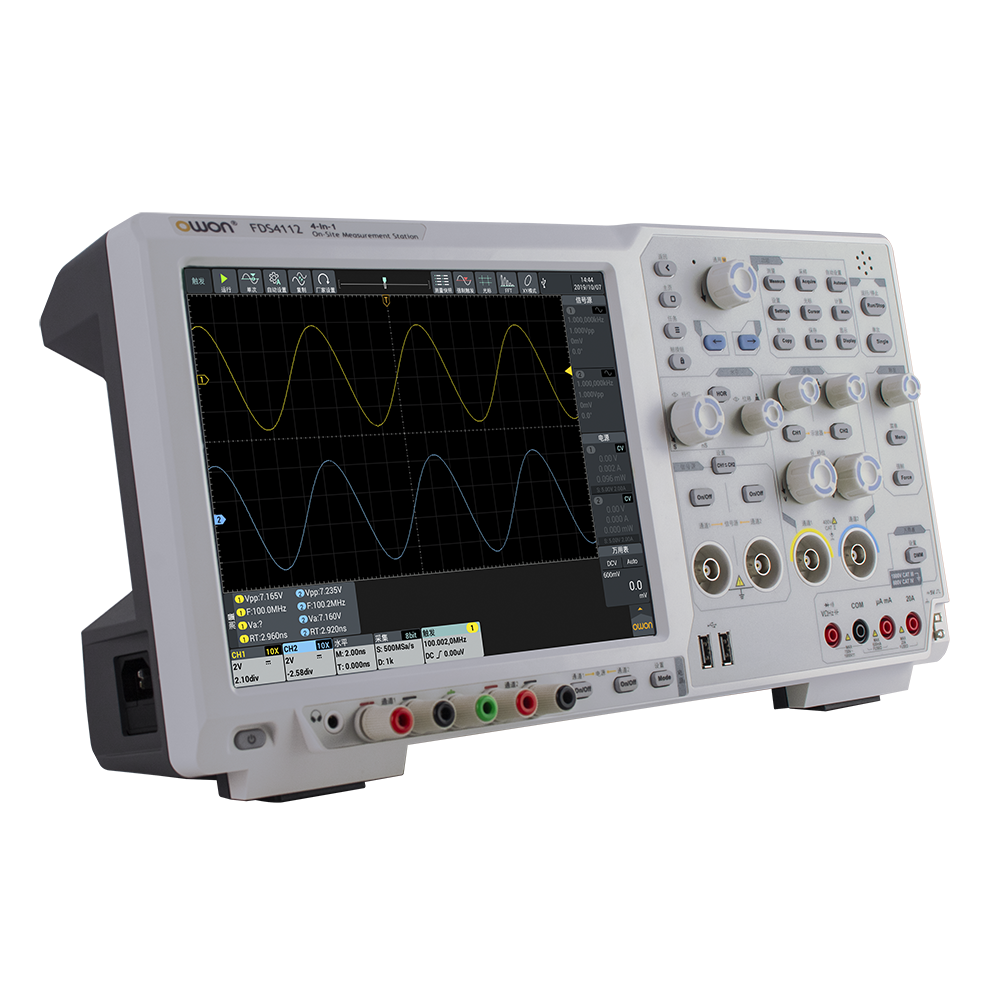

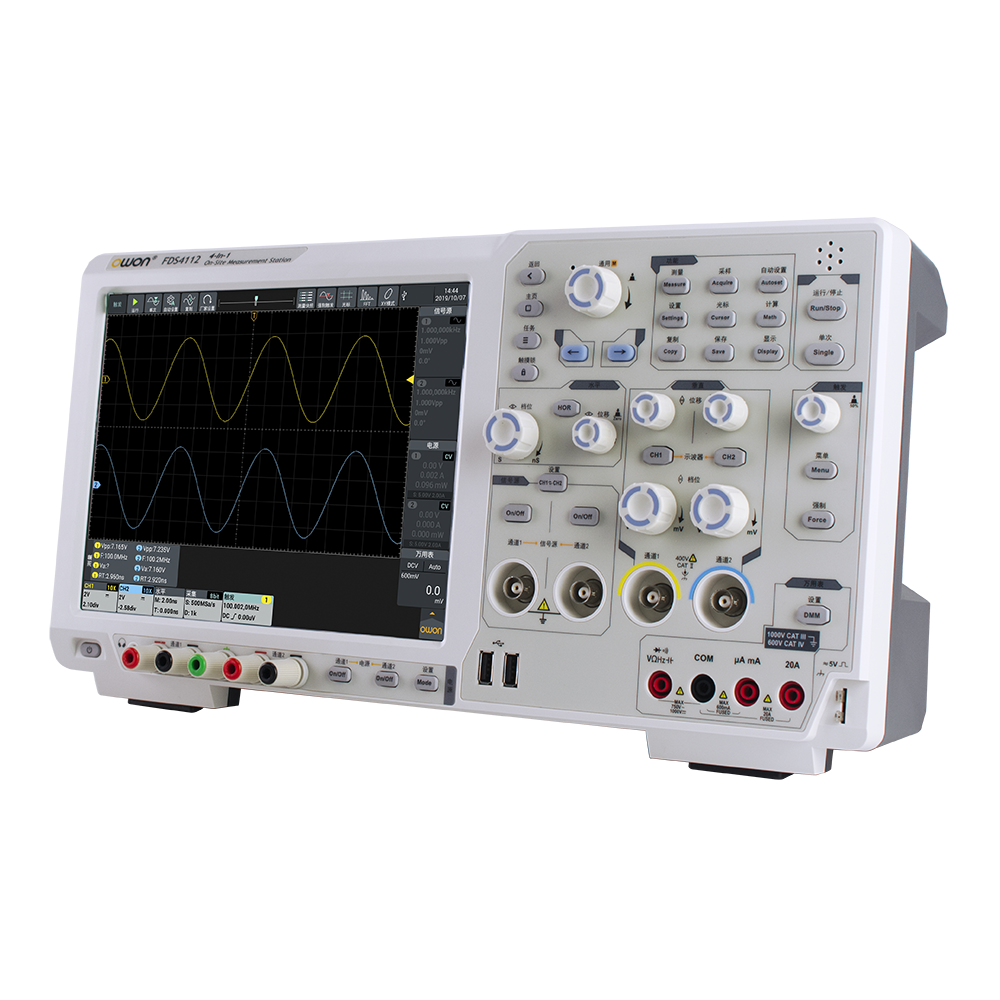

FDS 8/14位多功能综合测试示波器
100MHz至300MHz带宽 双通道 · 2.5GS/s采样率
产品简介
• 示波器+4位半万用表+50M信号发生器+ 15W恒功率电源，满足大多数实验要求
• 是仪器也是电脑，采用安卓底层，可连接鼠标、键盘，可扩展性强
• 可配置摄像头、麦克风、喇叭和耳机孔多媒体设备，扩展更多教学方案
• 采用新一代触控方案，配合10.4英寸高清屏，带来更丝滑的操控体验
• 内置Python二次开发系统
• 学生在开放实验教学中可以打开内置教学文档和视频，提高自主学习效率
• 内置创新AI教学APP让仪器学习更简单
产品描述图
核心参数
• 带宽：FDS4112/FDS3102 100MHz；FDS3202 200MHz；FDS3302 300MHz
• 实时采样率：FDS4112 1GS/s；FDS3102/FDS3202/FDS3302 2.5GS/s
• 垂直分辨率(A/D)：FDS4112 14bits；FDS3102/FDS3202/FDS3302 8bits
• 通道：2 + 1 (外部触发)
• 输入阻抗：1MΩ±2%，与15pF±5pF并联
• 存储深度：10M
• 时基范围(s/div)：FDS4112 2ns/div - 1000s/div, 步进为1 - 2 - 5；FDS3102/FDS3202/FDS3302 500ps/div - 1000s/div, 步进为1 - 2 - 5
• 最大输入电压：1MΩ ≤ 300Vrms;
• 垂直灵敏度：1mV/div - 10V/div (at input)
• 直流精度 (平均)：平均≥16：±（3% +0.05div) for △V
• 光标测量：光标间电压差(△V)、光标间时间差(△T)、
• 自动测量：周期、频率、正脉宽、负脉宽、上升时间、下降时间、屏幕脉宽比、正占空比、负占空比、平均值、峰峰值、均方根值、过冲、最大值、最小值、顶端值、周均方根、底端值、幅度、预冲、标准差、正脉冲个数、负脉冲个数、上升沿个数、下降沿个数、面积、周期面积、延迟（A-B上升）、延迟 (A-B下降 )、相位（A -B 上升）、相位(A -B 下降 )、 FRR、FRF、FFR、FFF、LRR、LRF、LFR、LFF
资源下载
• FDS 详细指标见本页「详细指标」标签页。
注：以上内容与指标均取自利利普（OWON）官网该产品详情页，未标注口径的为厂家公布值。
利利普 OWON · onetest 仪器资源库
利利普 · OWON
FDS 8/14位多功能综合测试示波器 详细指标
100MHz至300MHz带宽 双通道 · 2.5GS/s采样率
产品特点
• 示波器+4位半万用表+50M信号发生器+ 15W恒功率电源，满足大多数实验要求
• 是仪器也是电脑，采用安卓底层，可连接鼠标、键盘，可扩展性强
• 可配置摄像头、麦克风、喇叭和耳机孔多媒体设备，扩展更多教学方案
• 采用新一代触控方案，配合10.4英寸高清屏，带来更丝滑的操控体验
• 内置Python二次开发系统
• 学生在开放实验教学中可以打开内置教学文档和视频，提高自主学习效率
• 内置创新AI教学APP让仪器学习更简单
详细指标
• 带宽：FDS4112/FDS3102 100MHz；FDS3202 200MHz；FDS3302 300MHz
• 实时采样率：FDS4112 1GS/s；FDS3102/FDS3202/FDS3302 2.5GS/s
• 垂直分辨率(A/D)：FDS4112 14bits；FDS3102/FDS3202/FDS3302 8bits
• 通道：2 + 1 (外部触发)
• 输入阻抗：1MΩ±2%，与15pF±5pF并联
• 存储深度：10M
• 时基范围(s/div)：FDS4112 2ns/div - 1000s/div, 步进为1 - 2 - 5；FDS3102/FDS3202/FDS3302 500ps/div - 1000s/div, 步进为1 - 2 - 5
• 最大输入电压：1MΩ ≤ 300Vrms;
• 垂直灵敏度：1mV/div - 10V/div (at input)
• 直流精度 (平均)：平均≥16：±（3% +0.05div) for △V
• 光标测量：光标间电压差(△V)、光标间时间差(△T)、
• 自动测量：周期、频率、正脉宽、负脉宽、上升时间、下降时间、屏幕脉宽比、正占空比、负占空比、平均值、峰峰值、均方根值、过冲、最大值、最小值、顶端值、周均方根、底端值、幅度、预冲、标准差、正脉冲个数、负脉冲个数、上升沿个数、下降沿个数、面积、周期面积、延迟（A-B上升）、延迟 (A-B下降 )、相位（A -B 上升）、相位(A -B 下降 )、 FRR、FRF、FFR、FFF、LRR、LRF、LFR、LFF
• 数学运算：加、减、乘、除、FFT、高级函数运算、数字滤波、自定义数学运算
• 存储波形：128MB,支持100组波形存储
• 相位差：±3 degrees
• 触发类型：边沿、视频、脉宽、斜率、欠幅、窗口、延时、第N边沿，支持逻辑触发，总线触发（I2C、SPI、RS232、CAN）
• 信号制式和行/场频率 （视频触发类型）：支持任何场频或行频的NTSC、PAL和SECAM 广播系统
• 触发方式：自动, 正常, 单次

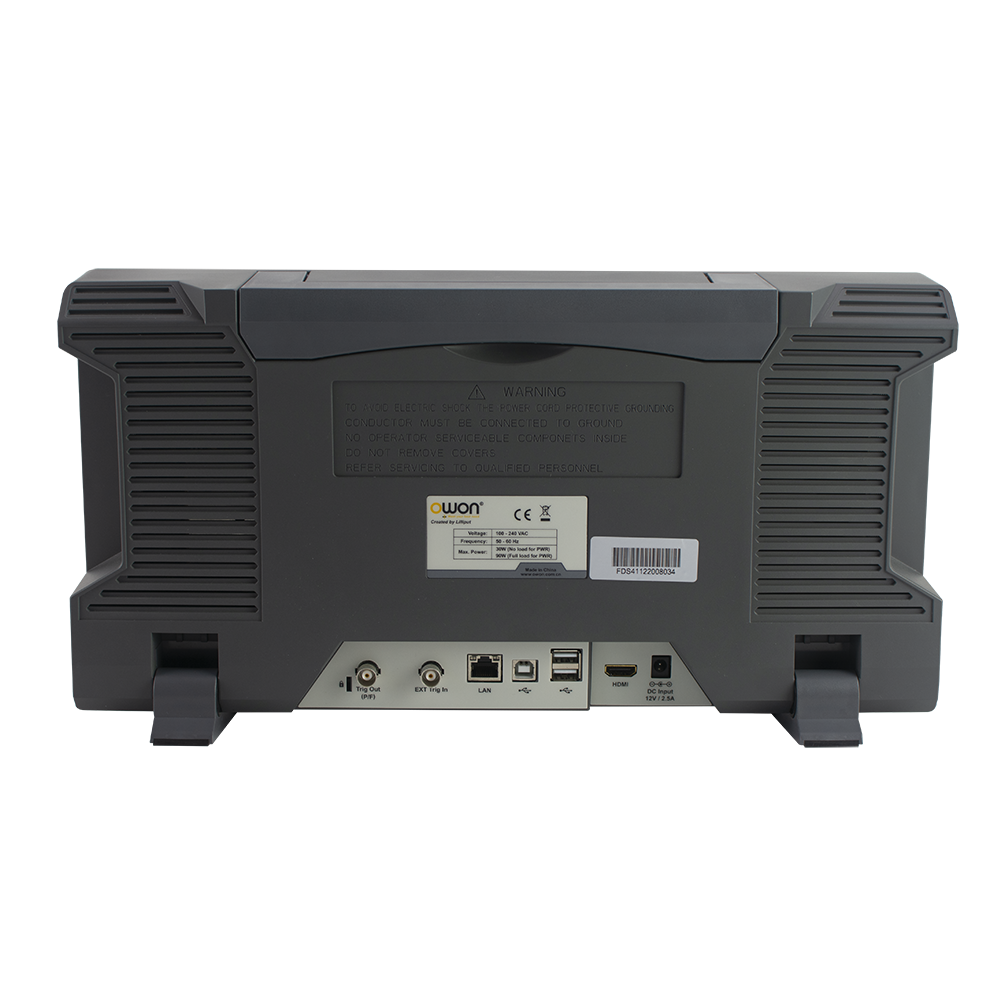

• 接口：HDMI；USB device *1, USB Host *4 ；Trig Out(P/F)；LAN接口；耳机口
• 多媒体支持：配置摄像头、麦克风、喇叭和耳机孔，支持远程实验指导
• 显示类型：10.4英寸（1024×768）彩色液晶显示,带触摸屏
• 通道：CH1/CH2
额定输出 （0℃-40℃）
• 最大电压：30V
• 最大电流：3A
• 最大功率：15W
设置回读分辨率
• 电压：10mV
• 电流：10mA
• 数字显示：最大显示 20000（四位半）
• 交流频响：(40 - 1000) Hz
• 自动量程：√；真有效值
• 测量：电压、电流、电容、电阻、频率、占空比、二极管测试
• 输出频率：50MHz
• 采样率：300MS/s
• 通道数：双通道
• 输出幅度：1mVpp - 10Vpp
• 任意波长度：8K
• 标准波形：正弦波、方波、三角波、脉冲波
• 任意波形：指数上升、指数衰减、Sin(x)/x、阶梯波、噪声等28种内建波形
• 调制功能：AM, FM,PM，FSK并支持扫频和脉冲串功能
注：以上内容与指标均取自利利普（OWON）官网该产品详情页，未标注口径的为厂家公布值。
