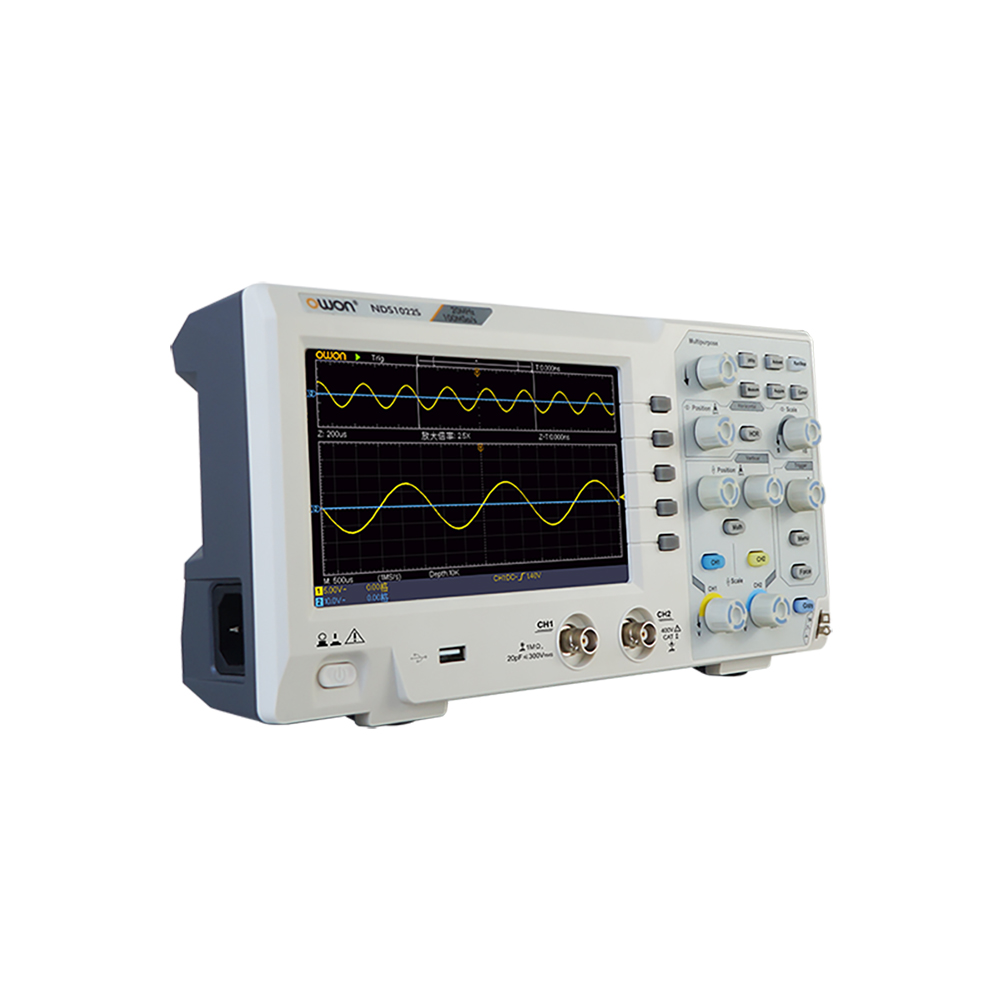

NDS1000双通道系列第三代经济便携示波器
- «
- 1
- »
NDS-S 100MHz至200MHz带宽 双通道深存储台式数字示波器 1GS/s采样率 80M存储深度|利利普 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
利利普 · OWON
NDS-S 深存储台式数字示波器
100MHz至200MHz带宽 双通道 · 1GS/s采样率 80M存储深度
产品简介
• 100MHz / 150MHz / 200MHz带宽
• 双通道独立1GS/s 实时采样率（1000k存储深度）
• 最大80M存储深度，最高75000帧/秒波形捕获率
• 丰富的触发和总线解码功能：标配 边沿, 视频（场/行）, 脉宽, 斜率, 欠幅（Runt）, 超幅（Windows）, （Time out）, 第N边沿, 逻辑, I 2 C, SPI, RS232, CAN 触发功能及I 2 C, SPI, RS232, CAN解码功能；
• 波形计算功能（FFT、加、减、乘、除、用户自定义、）
• 丰富的接口：USB Host & Device ，LAN， Pass/Fail， VGA接口, 方便视频扩展及教学演示
• 支持SCPI远程控制命令
• 无风扇设计，更静音
• 8英寸（800x600）高分辨率宽屏显示，可选配多点触控屏，拥有更便捷的操作体验
产品描述

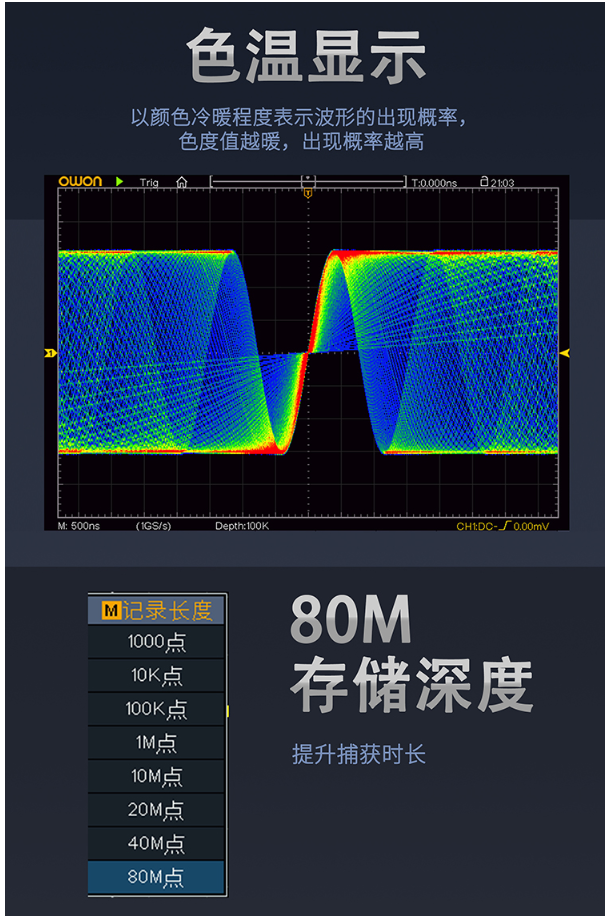

NDS-S荧光数字示波器
产品描述图
核心参数
• 带宽：NDS102S 100MHz；NDS152S 150MHz、200MHz；NDS202S 200MHz
• 实时采样率：双通道最大1GS/s
• 垂直分辨率(A/D)：8 bits
• 存储深度：80M
• 波形刷新率：75,000 wfms/s
• 时基范围(s/div)：2ns/div - 1000s/div, step by 1 - 2 - 5
• 上升时间（BNC上典型的）：NDS102S ≤3.5ns；NDS152S ≤2.6ns、≤1.75ns；NDS202S ≤1.75ns
• 通道：2 + 1 (外部触发)
• 显示：8英寸(800×600)TFT LCD
• 输入阻抗：1MΩ±2%，与15pF±5pF并联
• 最大输入电压：1MΩ ≤ 300Vrms
• 直流增益精确度：1mV:±4%; ≥2mV:±3%;
资源下载
• NDS-S 详细指标见本页「详细指标」标签页。
注：以上内容与指标均取自利利普（OWON）官网该产品详情页，未标注口径的为厂家公布值。
利利普 OWON · onetest 仪器资源库
利利普 · OWON
NDS-S 深存储台式数字示波器 详细指标
100MHz至200MHz带宽 双通道 · 1GS/s采样率 80M存储深度
产品特点
• 100MHz / 150MHz / 200MHz带宽
• 双通道独立1GS/s 实时采样率（1000k存储深度）
• 最大80M存储深度，最高75000帧/秒波形捕获率
• 丰富的触发和总线解码功能：标配 边沿, 视频（场/行）, 脉宽, 斜率, 欠幅（Runt）, 超幅（Windows）, （Time out）, 第N边沿, 逻辑, I 2 C, SPI, RS232, CAN 触发功能及I 2 C, SPI, RS232, CAN解码功能；
• 波形计算功能（FFT、加、减、乘、除、用户自定义、）
• 丰富的接口：USB Host & Device ，LAN， Pass/Fail， VGA接口, 方便视频扩展及教学演示
• 支持SCPI远程控制命令
• 无风扇设计，更静音
详细指标
• 带宽：NDS102S 100MHz；NDS152S 150MHz、200MHz；NDS202S 200MHz
• 实时采样率：双通道最大1GS/s
• 垂直分辨率(A/D)：8 bits
• 存储深度：80M
• 波形刷新率：75,000 wfms/s
• 时基范围(s/div)：2ns/div - 1000s/div, step by 1 - 2 - 5
• 上升时间（BNC上典型的）：NDS102S ≤3.5ns；NDS152S ≤2.6ns、≤1.75ns；NDS202S ≤1.75ns
• 通道：2 + 1 (外部触发)
• 显示：8英寸(800×600)TFT LCD
• 输入阻抗：1MΩ±2%，与15pF±5pF并联
• 最大输入电压：1MΩ ≤ 300Vrms
• 直流增益精确度：1mV:±4%; ≥2mV:±3%;
• 探头衰减系数：0.001X - 1000X, step by 1 - 2 - 5
• 低频响应（交流耦合，-3Db）：≥10Hz(在BNC处)
• 频率稳定度：±25ppm
• 波形内插：(sinx) / x，x
• 时间间隔（△T）测量精确度：单次: ±(1采 样间隔时间+1ppm x读 数+0.6ns); 平均>16:±(1采 样间隔时间+1ppm ×读数+0.4ns)
• 输入耦合：DC, AC, GND
• 垂直灵敏度：1mV/div - 10V/div (at input)
• 触发类型：边沿, 视频（场/行）, 脉宽, 斜率, 欠幅（Runt）, 超幅（Windows Trigger）, Timeout, 第N边沿, 逻辑, I2C, SPI, RS232, CAN
• 解码类型：I2C, SPI, RS232, CAN
• 触发方式：自动, 正常, 单次
• 垂直移动范围：±2V(1 mV/div - 100mV/div); ±200V (200 mV/div -10 V/div)
• 信号制式和行/场触发 （视频触发类型）：支持任何场频或行频的NTSC、PAL和SECAM广播系统
• 光标测量：光标间电压差（△V）,光标间电压差（△T）,光标间时间差 & 电压差（△V）,自动光标
• 自动测量：峰-峰值、平均值、均方根值、周期均方根值、游标均方根值、频率、周期、工作周期、最大值、最小值、顶端值、底端值、幅度、过冲、预冲、上升时间、下降时间、相位、正脉冲、负脉宽、正占空比、负占空比、延迟A→B↓ 、延迟A→B↑ 、相位A→B↓ 、相位A→B↑ 、正脉冲个数、负脉冲个数、上升边沿个数、下降边沿个数、面积、周期面积
• 数学操作：＋, －, ×, ÷, FFT，用户自定义
• 存储波形：100组
• 相位差：±3 degrees

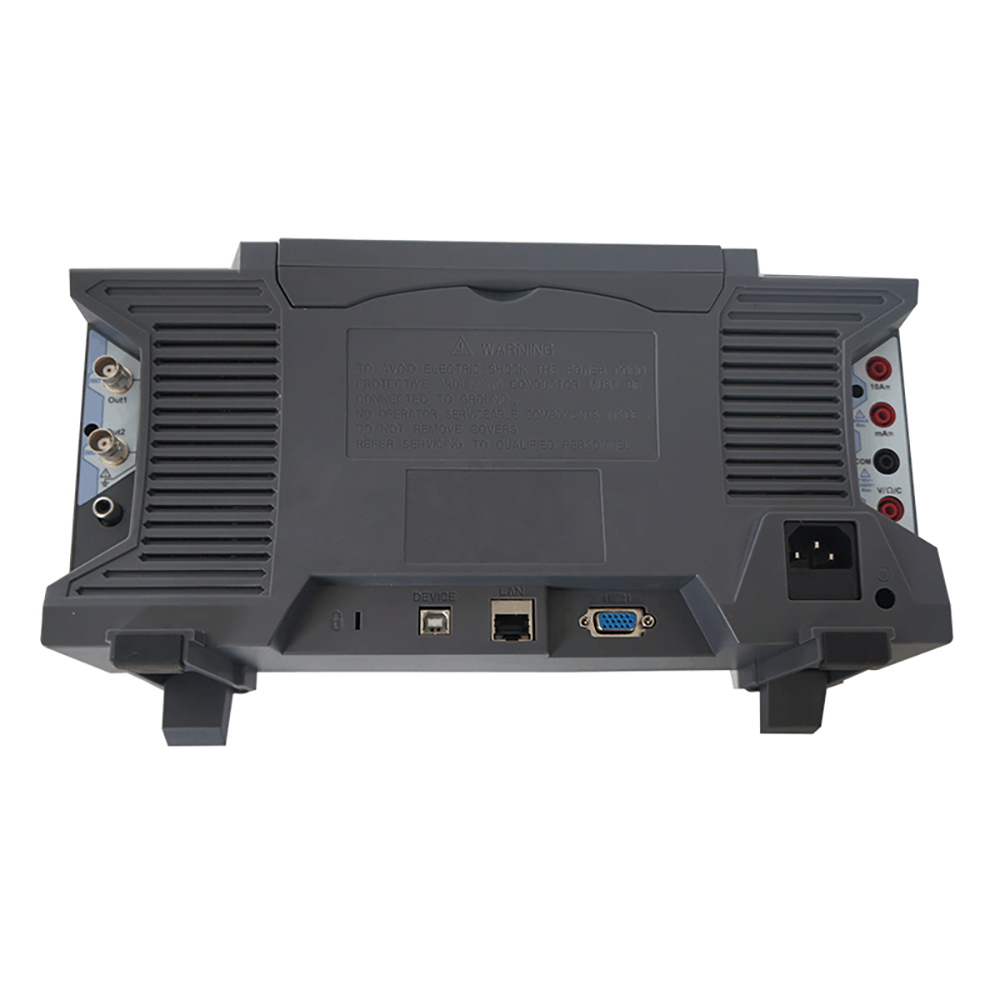

• 接口：USB, Pass/Fail, LAN, VGA
• 电源：100V - 240V AC, 50/60Hz, CAT II<15W
• 尺寸：340mm(长)x177mm(高)x90mm(宽)
注：以上内容与指标均取自利利普（OWON）官网该产品详情页，未标注口径的为厂家公布值。
