NDS4000 350MHz至500MHz带宽 2/4通道多功能示波器 5GS/s采样率|利利普 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
利利普 · OWON

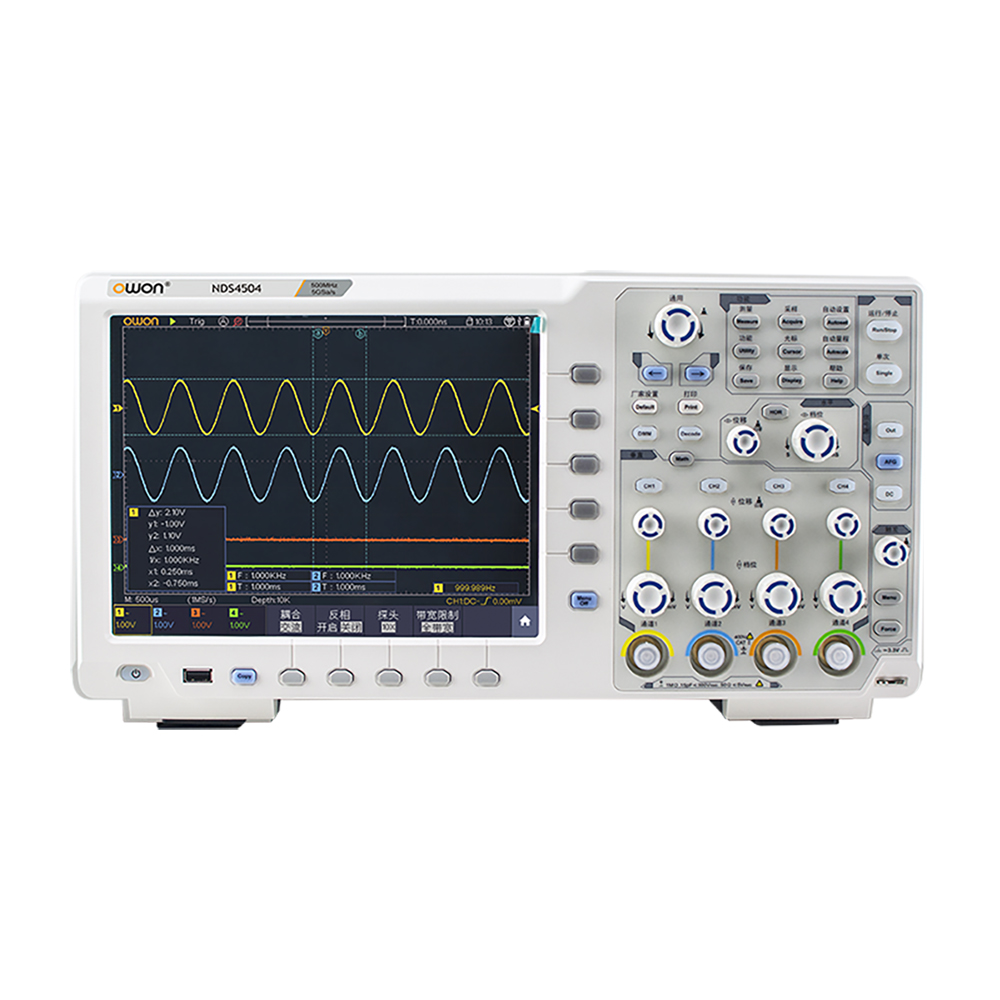

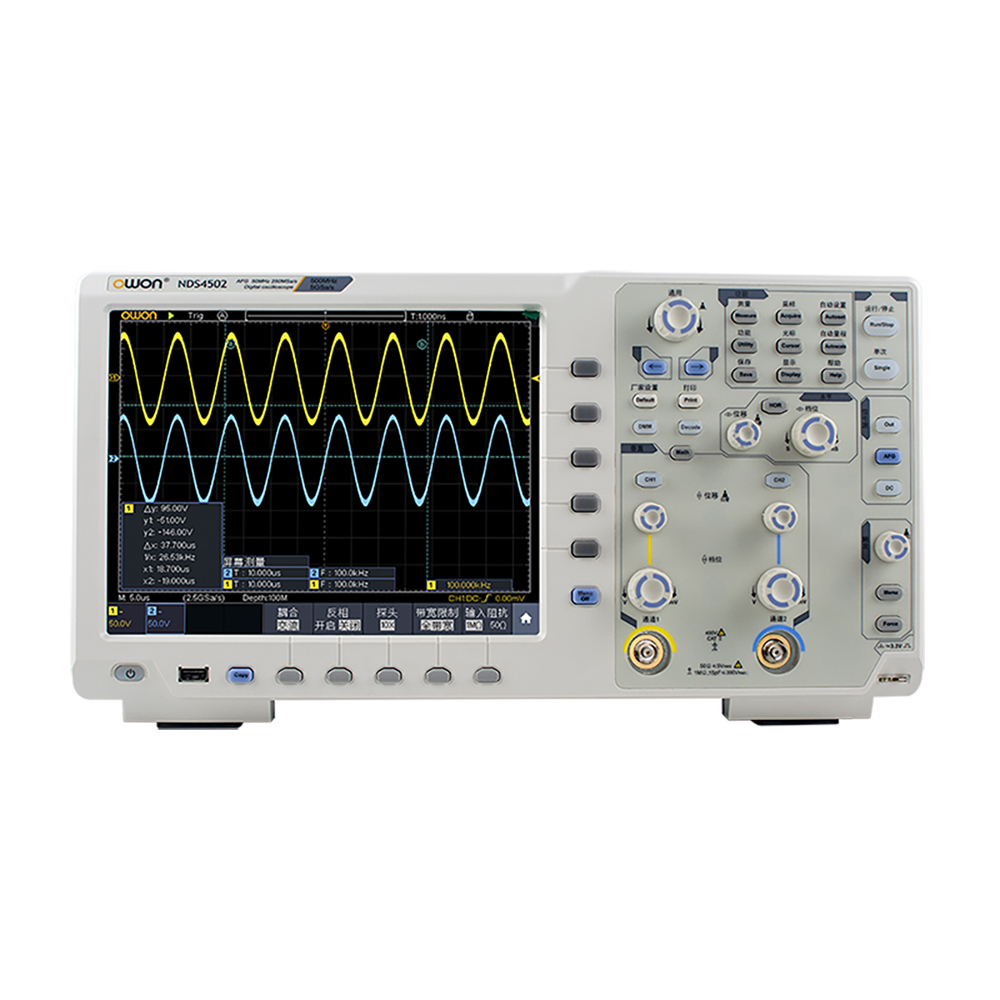

NDS4000 多功能示波器
350MHz至500MHz带宽 2/4通道 · 5GS/s采样率
产品简介
• 包含示波器、信号源、万用表、FFT频谱分析仪、频率计、协议分析、幅频曲线分析7种测量多功能合一
• 示波器带宽350MHz / 500MHz，采样率可达5GSa/s
• 最大400M存储深度
• 业界领先的高达600，000帧/秒的波形刷新率，轻松捕获异常事件，低概率事件
• 高级函数计算功能
• 标配50M单通道任意波信号源
• 示波器即采波形，信号发生器即现波形，帮助工程师进一步分析电路
• 波形克隆功能，快速产生捕获到的波形
• 丰富的触发和总线解码功能
• 选配万用表及万用表记录仪功能
• 多接口设计：USB Host & Device LAN VGA，USB Host支持标准SCPI
• 10.4 英寸触摸屏，支持多点触控
产品描述图
核心参数
• 带宽：NDS4352 350MHz；NDS4502 500MHz；NDS4354 350MHz；NDS4504 500MHz
• 实时采样率：5GS/s
• 时基范围 (s/div)：500ps/div - 1000s/div, step by 1 - 2 - 5
• 通道：NDS4352/NDS4502 2模拟通道；NDS4354/NDS4504 4模拟通道
• 显示：10.4英寸 多点触控LCD
• 存储深度：400M
• 波形刷新率：600，000 wfms/s
• 垂直灵敏度：1MΩ :1mV/div~ 10V/div；50Ω : 1mV/div ~ 1V/div
• 垂直分辨率(A/D)：8bits
• 输入阻抗：1MΩ±2%，与15pF±5pF并联；50Ω ± 2%
• 探头衰减系数：模拟通道：0.001X-1000X 1-2-5 步进
• 输入耦合：DC, AC, GND
资源下载
• NDS4000 详细指标见本页「详细指标」标签页。
注：以上内容与指标均取自利利普（OWON）官网该产品详情页，未标注口径的为厂家公布值。
利利普 OWON · onetest 仪器资源库
利利普 · OWON
NDS4000 多功能示波器 详细指标
350MHz至500MHz带宽 2/4通道 · 5GS/s采样率
产品特点
• 包含示波器、信号源、万用表、FFT频谱分析仪、频率计、协议分析、幅频曲线分析7种测量多功能合一
• 示波器带宽350MHz / 500MHz，采样率可达5GSa/s
• 最大400M存储深度
• 业界领先的高达600，000帧/秒的波形刷新率，轻松捕获异常事件，低概率事件
• 高级函数计算功能
• 标配50M单通道任意波信号源
• 示波器即采波形，信号发生器即现波形，帮助工程师进一步分析电路
• 波形克隆功能，快速产生捕获到的波形
详细指标
• 带宽：NDS4352 350MHz；NDS4502 500MHz；NDS4354 350MHz；NDS4504 500MHz
• 实时采样率：5GS/s
• 时基范围 (s/div)：500ps/div - 1000s/div, step by 1 - 2 - 5
• 通道：NDS4352/NDS4502 2模拟通道；NDS4354/NDS4504 4模拟通道
• 显示：10.4英寸 多点触控LCD
• 存储深度：400M
• 波形刷新率：600，000 wfms/s
• 垂直灵敏度：1MΩ :1mV/div~ 10V/div；50Ω : 1mV/div ~ 1V/div
• 垂直分辨率(A/D)：8bits
• 输入阻抗：1MΩ±2%，与15pF±5pF并联；50Ω ± 2%
• 探头衰减系数：模拟通道：0.001X-1000X 1-2-5 步进
• 输入耦合：DC, AC, GND
• 触发：边沿，视频，斜率，脉宽，欠幅，窗口，超时，第N边沿，逻辑，并行，码型，I2C、 SPI、 RS232/UART、LIN、CAN
• 解码类型（选配）：I2C, SPI, RS232, CAN
• 自动测量：最大值、最小值、峰峰值、顶端值、底端值、幅度、平均值、均方根值、周均方根、游标均方根值、过冲、预冲、周期、频率、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、屏幕脉宽比、FRR、FRF、FFR、FFF、LRR、LRF、LFR、LFF、延迟A→B、延迟A→B、相位A→B、相位A→B、正脉冲个数、负脉冲个数、上升沿个数、下降沿个数、面积、周期面积
• 波形计算：A+B、A-B、A×B、A÷B、FFT、 数 字 滤 波、 可编辑高级运算、逻辑运算(与、或、非、异或)、数学函数(Intg、Diff、Lg、Ln、Exp、Abs、Square、Sqrt、Sine、Cosine、Tangent)
• 波形存储：100组波形

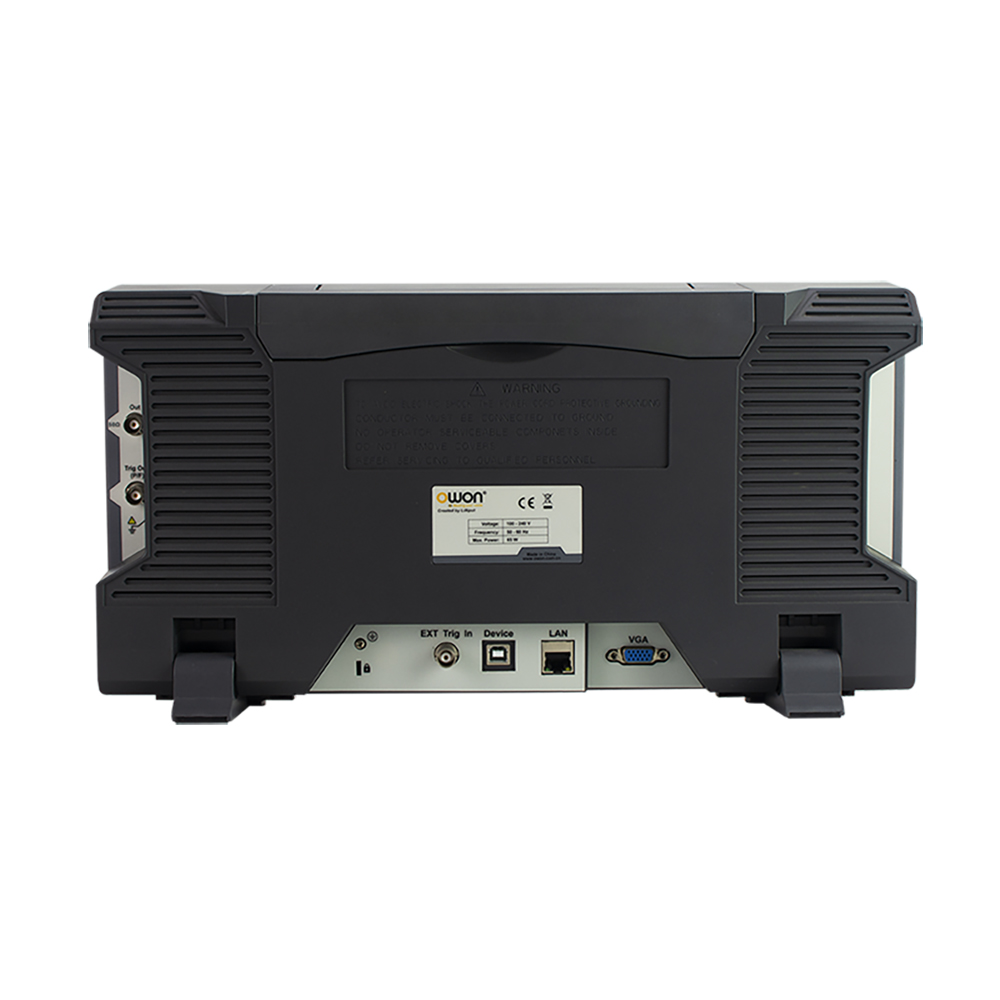

• 标准接口：USB host, USB device，LAN，VGA
• 打印机兼容：PictBridge
• 尺寸：422 mm (宽)×226 mm (高)×135 mm (深)
• 重量：大约5KG
• 最大输出频率：50MHz
• 采样率：250MSa/s
• 通道数：单通道
• 垂直分辨率：14bits
• 输出幅度：2mVpp - 5Vpp（≦50MHz）; 2mVpp - 20Vpp（≦25MHz）
• 任意波长度：16K
• 输出波形：正弦波、方波、脉冲波、锯齿波+64种内建波形+用户自定义
• 最大位数：4位半；自动量程；√
• 测量：电压、电流、电容、电阻、频率、占空比、通断二极管测试（0-2V）
注：以上内容与指标均取自利利普（OWON）官网该产品详情页，未标注口径的为厂家公布值。
