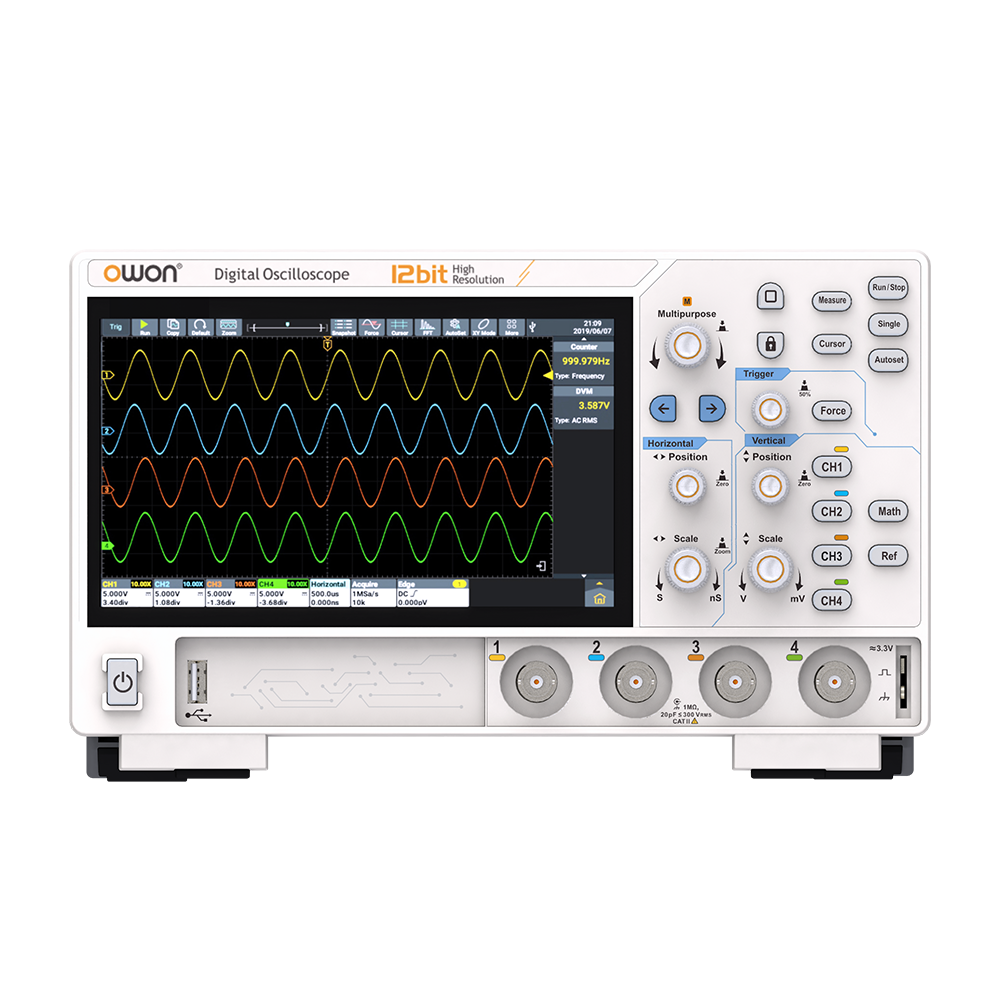

ADS900A 是利利普（OWON）的12位高精度多功能数字示波器，125MHz至250MHz带宽 2/4通道。

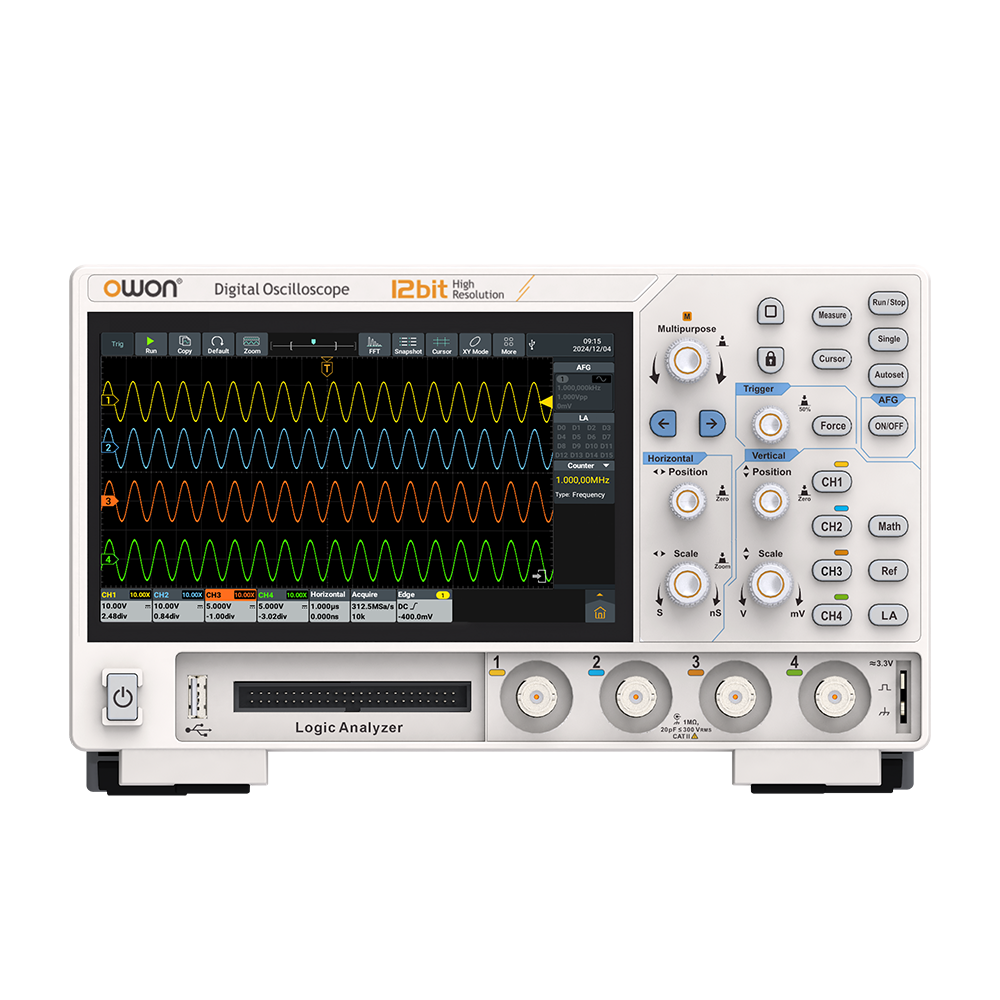

ADS800A 是利利普（OWON）的12位高精度多功能数字示波器，70MHz至200MHz带宽 2/4通道。
同厂商产品

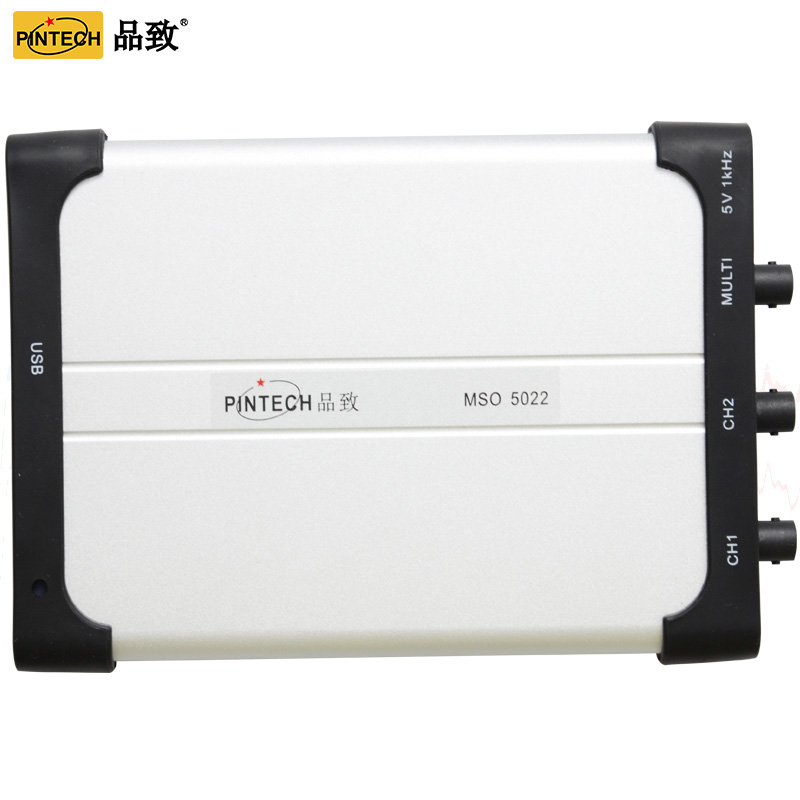

MSO5022 双通道超薄设计，厚度仅普通示波器一半，方便携带 25MHz带宽，100MSa/s实时采样率 存储深度5K 友好的人机互动画面
PC示波器MSO5114 四通道超薄设计，厚度仅普通示波器一半，方便携带 100MHz带宽，1GSa/s实时采样率 存储深度5M 友好的人机互动画面
PinTech品致数字示波器集数字示波器、逻辑分析仪、函数发生器、总线分析仪、数字电压表五种仪器（选配）于一体，具有波形自动设置、波形参数自动测量与统计、光标测量、直方图测量、数学运算、FFT分析、串行总线触发与分析、极限与模板测试、功率测量与分析、波形录制与回放、模数混合信号分析、任意函数发生等功
- «
- 1
- »
MDO702 100MHz双通道 多功能示波器 1GSa/s|Pintech品致 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
品致 PINTECH
MDO702 双通道 多功能示波器
100MHz · 1GSa/s
产品简介
• 100MHz双通道多功能示波器 MDO 702 超薄机身设计，减少桌面占用空间 丰富的接口设计：USB Host & Device LAN Pass/Fail 红外 VGA接口, 方便视频扩展及教学演示 8英寸（800x600）高分辨率显示 可配置多点触控屏，拥有更便捷的操作体验 记录仪功能
产品图示
配件明细
核心参数
• 型号：MDO 702
• 带宽：100MHz
• 实时采样率：1GSa/s
• 垂直分辨率(A/D)：8 bits
• 存储深度：40M
• 波形刷新率：75,000 wfms/s
• 时基范围(s/div)：2ns/div - 1000s/div, step by 1 - 2 - 5
• 上升时间（BNC上典型的）：≤3.5ns
• 通道：2 + 1 (外部触发)
• 显示：8英寸(800×600)TFT LCD
• 输入阻抗：1MΩ±2%，与15pF±5pF并联
• 通道间的隔离度：50Hz : 100 : 1, 10MHz : 40 : 1
资源下载
• MDO702 详细指标见本页「详细指标」标签页。
注：以上内容与指标均取自品致（PINTECH）官网该产品详情页，未标注口径的为厂家公布值。
品致 PINTECH · onetest 仪器资源库
品致 PINTECH
MDO702 双通道 多功能示波器 详细指标
100MHz · 1GSa/s
产品特点
• 100MHz双通道多功能示波器 MDO 702 超薄机身设计，减少桌面占用空间 丰富的接口设计：USB Host & Device LAN Pass/Fail 红外 VGA接口, 方便视频扩展及教学演示 8英寸（800x600）高分辨率显示 可配置多点触控屏，拥有更便捷的操作体验 记录仪功能
详细指标
• 型号：MDO 702
• 带宽：100MHz
• 实时采样率：1GSa/s
• 垂直分辨率(A/D)：8 bits
• 存储深度：40M
• 波形刷新率：75,000 wfms/s
• 时基范围(s/div)：2ns/div - 1000s/div, step by 1 - 2 - 5
• 上升时间（BNC上典型的）：≤3.5ns
• 通道：2 + 1 (外部触发)
• 显示：8英寸(800×600)TFT LCD
• 输入阻抗：1MΩ±2%，与15pF±5pF并联
• 通道间的隔离度：50Hz : 100 : 1, 10MHz : 40 : 1
• 最大输入电压：1MΩ ≤ 300Vrms; 50Ω ≤ 5Vrms
• 直流增益精确度：±3%
• 直流精度 (平均)：平均≥16：±（3% +0.05div) for △V
• 探头衰减系数：0.001X - 1000X, step by 1 - 2 - 5
• 低频响应（交流耦合，-3Db）：≥10Hz(在BNC处)
• 工作温度：0~40℃
• 工作湿度：0~90%RH
• 频率稳定度：±1ppm
• 波形内插：(sinx) / x，x
• 时间间隔（△T）测量精确度：单次: ±(1采 样间隔时间+1ppm x读 数+0.6ns); 平均>16:±(1采 样间隔时间+1ppm ×读数+0.4ns)
• 输入耦合：DC, AC, GND
• 垂直灵敏度：1mV/div - 10V/div (at input)
• 触发类型：边沿, 视频, 脉宽, 斜率, 欠幅（Runt）, 超幅（Windows Trigger）, Timeout, 第N边沿, 逻辑, I2C, SPI, RS232, CAN ( 可选）
• 解码类型(可选)：I2C, SPI, RS232, CAN
• 触发方式：自动, 正常, 单次
• 垂直移动范围：±2V(1mV/div～50mV/div)；±20V(100mV/div～1V/div)；±200V(2V/div～10V/div)
• 信号制式和行/场频率（视频触发类型）：支持任何场频或行频的NTSC、PAL和SECAM广播系统
• 光标测量：光标间电压差（△V）,光标间电压差（△T）,光标间时间差 & 电压差（△V）,自动光标
• 自动测量：峰-峰值、平均值、均方根值、周期均方根值、游标均方根值、频率、周期、工作周期、最大值、最小值、顶端值、底端值、幅度、过冲、预冲、上升时间、下降时间、相位、正脉冲、负脉宽、正占空比、负占空比、延迟A→B↓ 、延迟A→B↑ 、正脉冲个数、负脉冲个数、上升边沿个数、下降边沿个数
• 数学操作：＋, －, ×, ÷, FFT
• 存储波形：100组
• 李沙育图形：带宽 | 满带宽
• 相位差：±3 degrees
• 接口：USB, Pass/Fail, LAN, VGA（选配）
• 频率计：支持
• 电源：100V - 240V AC, 50/60Hz, CAT II<15W | Fuse | 2A, T class, 250V
• 电池 (可选)：3.7V, 13200mA
• 尺寸：340mm(长)x177mm(高)x90mm(宽)
• 重量：2.6 kg
注：以上内容与指标均取自品致（PINTECH）官网该产品详情页，未标注口径的为厂家公布值。
