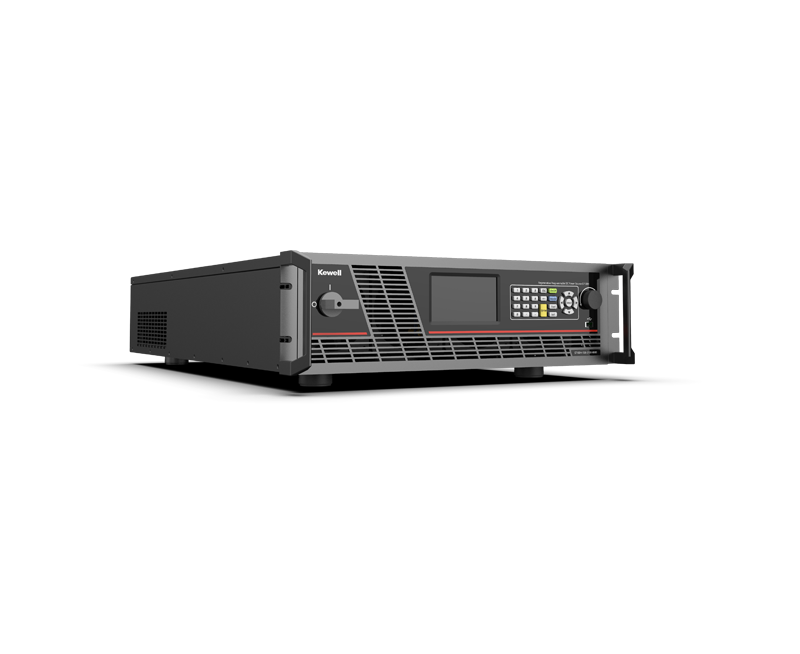

S7200系列可编程双向直流源载系统，单机电压最高2400V、功率7.5kW至30kW、电流最高240A；电压精度0.02%F.S.，动态响应时间500us，峰值效率95.5%。集双向直流源与回馈式直流负载于一体，支持电池模拟、汽车功率曲线、太阳电池阵列模拟I-V曲线与电池充放电。

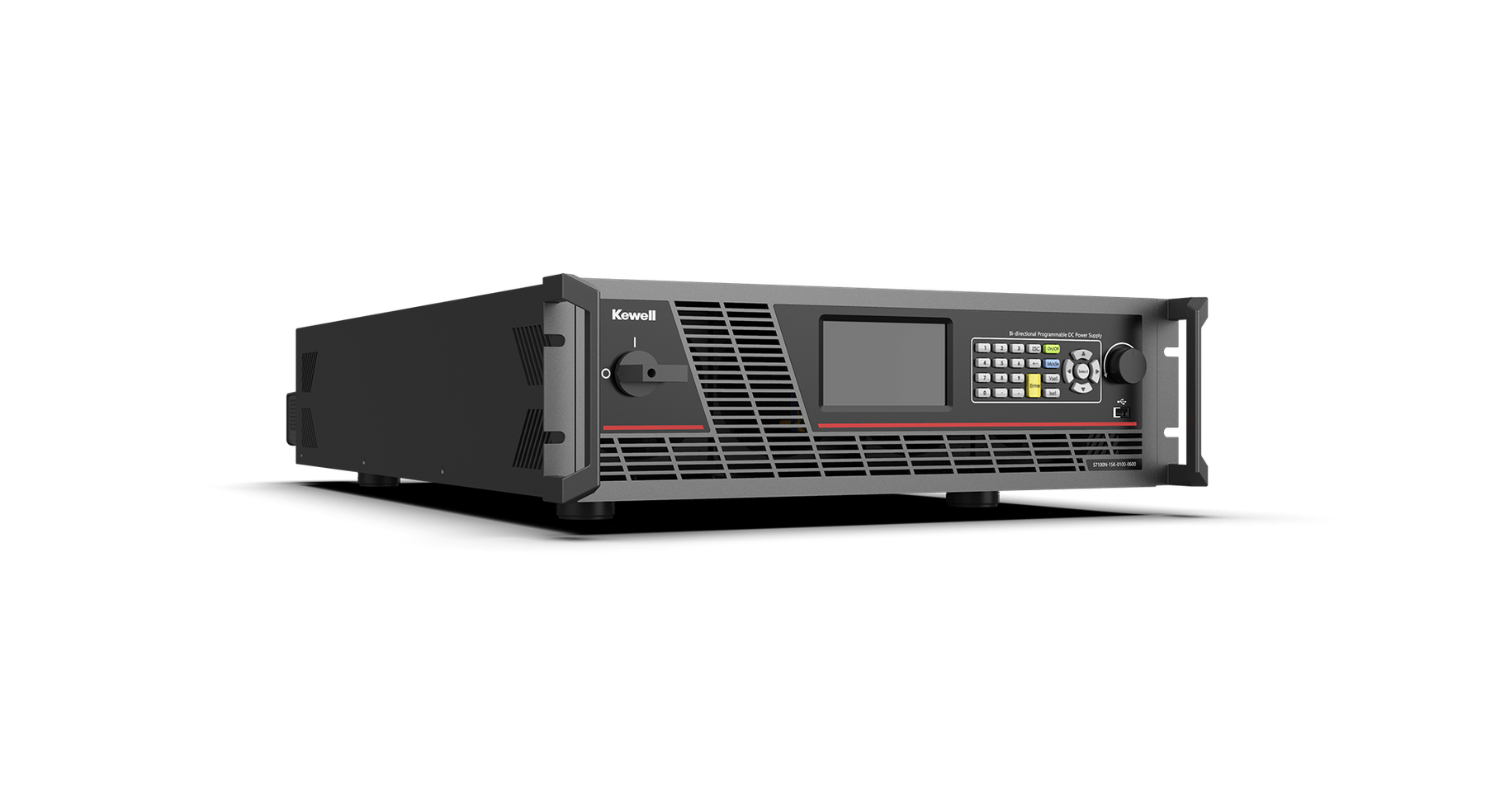

S7000系列可编程双向直流源载系统，3U机箱输出30kW，电压覆盖100V至2000V，最大电流600A；源载一体、主动/自由源载切换，电压精度<0.02%F.S.，动态响应时间500us，效率95%。支持IV模拟、电池模拟、电池充放电、函数发生器与电子负载。
同厂商产品
IT-M3900C是一款回馈式的双向可编程直流电源，集双向电源和回馈式负载功能特性于一体，并将消耗的能量清洁的返回至电网，高效的能量回馈效率不但节省了电能消耗和散热成本，同时不干扰电网运行。
IT-M3900B回馈式源载系统在一台机器内融入了两台设备，既可以当做一台双向电源使用，提供功率，也可以作为一台独立的回馈负载使用。
IT-M3600回馈式源载系统在一台机器内融入了两台设备，既是一台双向电源，也是一台回馈式负载，能量双向流动，一机多用。
- «
- 1
- »
IT-M3400系列 200至800W双向可编程直流电源 双向直流电源|艾德克斯 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
艾德克斯 ITECH
IT-M3400系列 双向可编程直流电源
200至800W · 双向直流电源
产品简介
IT-M3400双向可编程直流电源集双向电源和回馈式负载功能特性于一体，延续了M系列的高功率密度和模组式架构设计，支持256个通道的同步控制 和独立配置，满 足产线批量测试的需求。
同时具备高精度的输出和量测，并且针对测试做了多项安全设计，适合用于电源模块、智能化工业设备、汽车电 子和各种小容量电池充放电测试等多个测试领域。
产品功能与优势
½ U Mini体积IT-M3400拥有½U的Mini体积，可提供800W功率输出，不但具备高功率密度，同时也拥有高分辨率、高精度和高稳定性等特性。输出电压可达600V，输出电流可达30A。全系列共有12个型号，宽范围输出设计，一台机器可涵盖广范围的应用需求
电源/负载 无缝切换 不同于传统的电源和负载在正负电流切换时，中间会存在短暂的跳变和不连贯现象。IT-M3400将双向电源和回馈式负载功能特性集于一体，能够实现高速的源和载电流模式转换，从而在输出和吸收电流之间进行快速连续的无缝切换，有效避免电压或电流过冲，广泛适用于电池、电池封装以及电池保护板等储能设备测试
*仅限单机功能
CC&CV优先权功能IT-M3400延续了ITECH的CC/CV优先权概念，帮助用户解决了长期测试中存在的多种严苛问题，使需求的电源高速或者无过冲的应用，变得更加灵活。针对需要电压高速的测试场景，用户可以选择CV优先模式，获取较快的电压爬升速度；也可以选择CC优先模式，输出电流无过冲，用来测试恒流工作特性的待测物。适用于诸如激光器、集成电路、充放电、和汽车电子的电源瞬变仿真和表征等多种测试应用
能量回收效率高IT-M3400具备能量回收功能，可以回收电能，转换效率最高可达90%，大大降低了用户的用电成本，同时也避免使用空调或昂贵的制冷系统，减少噪音
模块架构，任意组合IT-M3400的模块式插接架构可将仪器像积木一样轻松堆叠，无需额外选购任何配件。同时，用户可选用IT-E154上架安装套件，轻松地将一台或者多台仪器安装于标准的19英寸机柜中
多通道独立控制，最多可达256通道IT-M3400具备灵活的多通道的设计架构，用户可将多台IT-M3400组成多通道源载系统，每台仪器界面都会显示通道号。将其中一台电源的通讯接口与PC端连接，就可在上位机软件中独立控制系统中的每台电源，每个通道可完全独立操作。 IT-M3400最多可达16*16通道，1个37U机柜内就可配置64通道，透过并联功能可支持多种不同功率的待测物测试，不但用户的使用更为弹性，设备的使用率也大幅提高
电池模拟功能IT-M3400可以模拟多达99片电池串并联。用户通过电源前面板可以设置电池的电压，容量，内阻，SOC的方式快速定义电池模型。用户通过选配ITECH专业的BSS2000电池模拟软件，可以自行设定电池组常用参数快速建立电池特性曲线，也可以设定电池的初始容量，从而验证产品在电池不同状态下的特性。同时，BSS2000支持用户导入matlab电池模型或通过csv文件导入实际的电池充放电曲线，更加真实的再现电池的充放电特性
电池充电功能IT-M3400具有电池充电功能，可对电池进行充电测试。用户通过面板就可自行设置电池四种测试关断条件：关断电压、关断电流、关断容量和充电时间。当四者中任意一种条件满足时，即会自动中断测试。测试过程中可观测电池的电压、充电时间和已充电容量
主要型号与技术规格
该系列共收录 12 个具体型号，以下为前 6 个（完整规格见详细指标页）。
• IT-M3412 电压 60V · 电流 ± 30A · 功率 ± 200W · 分辨率 1mV/1mA · 精度 <0.02%+0.02%FS/ <0.1% +0.1%FS · 接口 选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量 · 尺寸 ½ U
• IT-M3422 电压 60V · 电流 ± 30A · 功率 ± 400W · 分辨率 1mV/1mA · 精度 <0.02%+0.02%FS/ <0.1% +0.1%FS · 接口 选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量 · 尺寸 ½ U
• IT-M3432 电压 60V · 电流 ± 30A · 功率 ± 800W · 分辨率 1mV/1mA · 精度 <0.02%+0.02%FS/ <0.1% +0.1%FS · 接口 选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量 · 尺寸 ½ U
• IT-M3413 电压 150V · 电流 ± 12A · 功率 ± 200W · 分辨率 10mV/1mA · 精度 <0.02%+0.02%FS/ <0.1% +0.1%FS · 接口 选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量 · 尺寸 ½ U
• IT-M3423 电压 150V · 电流 ± 12A · 功率 ± 400W · 分辨率 10mV/1mA · 精度 <0.02%+0.02%FS/ <0.1% +0.1%FS · 接口 选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量 · 尺寸 ½ U
• IT-M3433 电压 150V · 电流 ± 12A · 功率 ± 800W · 分辨率 10mV/1mA · 精度 <0.02%+0.02%FS/ <0.1% +0.1%FS · 接口 选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量 · 尺寸 ½ U
资源下载
• IT-M3400系列 详细指标见本页「详细指标」标签页。
• 官方 PDF（产品单页/数据表）：IT-M3400-cn.pdf
注：以上内容与指标均取自艾德克斯（ITECH）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
艾德克斯电子（南京）有限公司 · onetest 仪器资源库
艾德克斯 ITECH
IT-M3400系列 详细指标
200至800W · 双向直流电源
详细指标
以下规格取自艾德克斯官网该产品详情页「产品具体型号检索」表，共 12 个具体型号。
IT-M3412
• 电压：60V
• 电流：± 30A
• 功率：± 200W
• 分辨率：1mV/1mA
• 精度：<0.02%+0.02%FS/ <0.1% +0.1%FS
• 接口：选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量
• 尺寸：½ U
IT-M3422
• 电压：60V
• 电流：± 30A
• 功率：± 400W
• 分辨率：1mV/1mA
• 精度：<0.02%+0.02%FS/ <0.1% +0.1%FS
• 接口：选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量
• 尺寸：½ U
IT-M3432
• 电压：60V
• 电流：± 30A
• 功率：± 800W
• 分辨率：1mV/1mA
• 精度：<0.02%+0.02%FS/ <0.1% +0.1%FS
• 接口：选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量
• 尺寸：½ U
IT-M3413
• 电压：150V
• 电流：± 12A
• 功率：± 200W
• 分辨率：10mV/1mA
• 精度：<0.02%+0.02%FS/ <0.1% +0.1%FS
• 接口：选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量
• 尺寸：½ U
IT-M3423
• 电压：150V
• 电流：± 12A
• 功率：± 400W
• 分辨率：10mV/1mA
• 精度：<0.02%+0.02%FS/ <0.1% +0.1%FS
• 接口：选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量
• 尺寸：½ U
IT-M3433
• 电压：150V
• 电流：± 12A
• 功率：± 800W
• 分辨率：10mV/1mA
• 精度：<0.02%+0.02%FS/ <0.1% +0.1%FS
• 接口：选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量
• 尺寸：½ U
IT-M3414
• 电压：300V
• 电流：± 6A
• 功率：± 200W
• 分辨率：10mV/1mA
• 精度：<0.02%+0.02%FS/ <0.1% +0.1%FS
• 接口：选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量
• 尺寸：½ U
IT-M3424
• 电压：300V
• 电流：± 6A
• 功率：± 400W
• 分辨率：10mV/1mA
• 精度：<0.02%+0.02%FS/ <0.1% +0.1%FS
• 接口：选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量
• 尺寸：½ U
IT-M3434
• 电压：300V
• 电流：± 6A
• 功率：± 800W
• 分辨率：10mV/1mA
• 精度：<0.02%+0.02%FS/ <0.1% +0.1%FS
• 接口：选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量
• 尺寸：½ U
IT-M3415
• 电压：600V
• 电流：± 3A
• 功率：± 200W
• 分辨率：10mV/1mA
• 精度：<0.02%+0.02%FS/ <0.1% +0.1%FS
• 接口：选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量
• 尺寸：½ U
IT-M3425
• 电压：600V
• 电流：± 3A
• 功率：± 400W
• 分辨率：10mV/1mA
• 精度：<0.02%+0.02%FS/ <0.1% +0.1%FS
• 接口：选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量
• 尺寸：½ U
IT-M3435
• 电压：600V
• 电流：± 3A
• 功率：± 800W
• 分辨率：10mV/1mA
• 精度：<0.02%+0.02%FS/ <0.1% +0.1%FS
• 接口：选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量
• 尺寸：½ U
资源下载
• IT-M3400系列 产品介绍见本页「产品介绍」标签页。
• 官方 PDF（产品单页/数据表）：IT-M3400-cn.pdf
注：以上内容与指标均取自艾德克斯（ITECH）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
