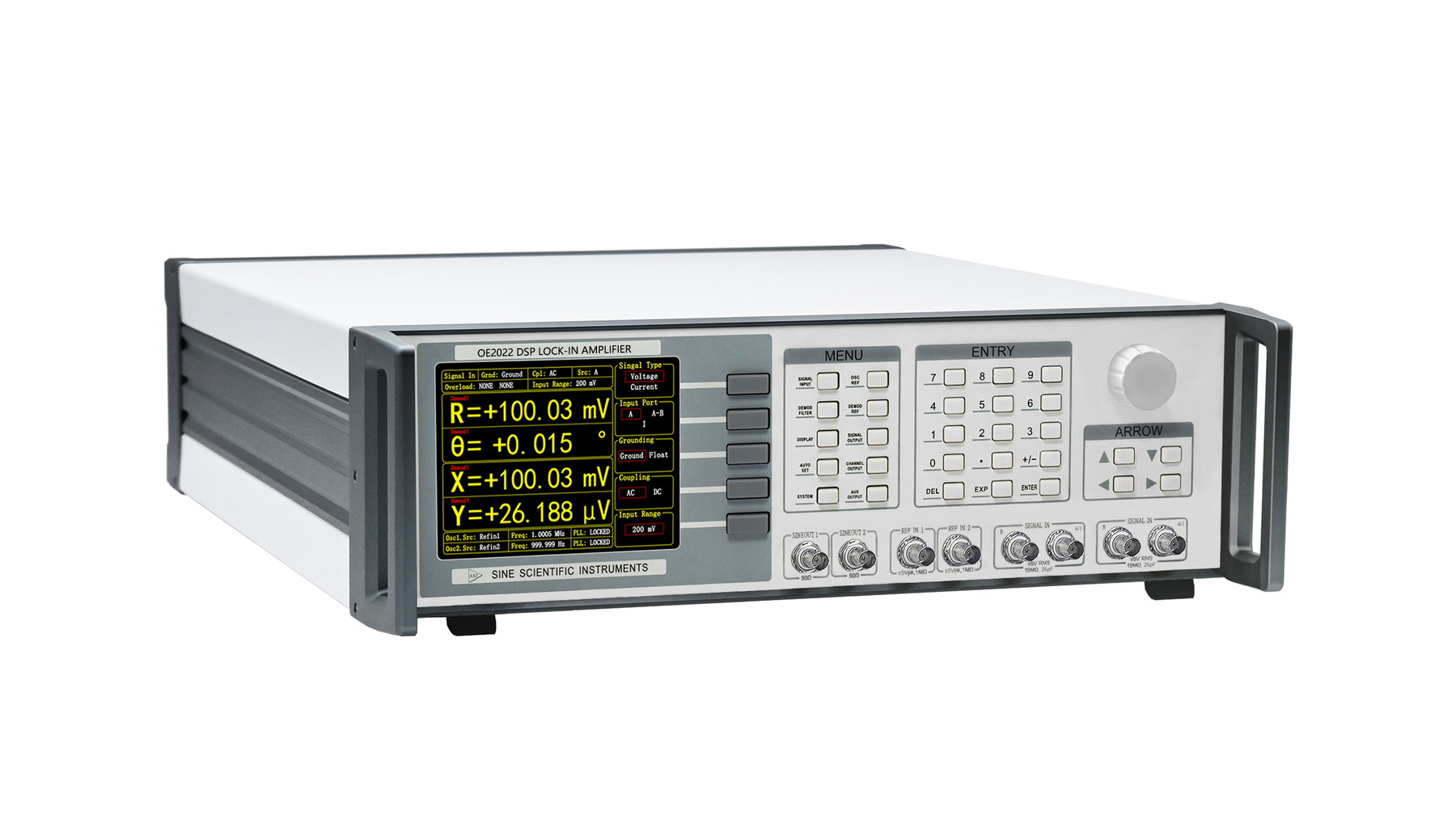

OE2022 双通道数字锁相放大器
DC-1.5MHz双通道锁相放大器
产品简介
OE2022双通道锁相放大器是当前最新推出的核心技术产品，具备卓越的高性能与宽带测量能力。该仪器基于数字调制技术，配备24位高精度模数转换器（ADC）和16位高速模数转换器（DAC），配合全新推出的流溪架构，能够精准、快速、灵活地检测隐藏在强噪声中的有效信号成分。
OE2022拥有2个独立且同步的输入通道，不仅能够同时测量两路输入信号的幅度和相位信息，其在测量精度、工作频率范围、信噪比及动态储备等关键性能指标上，均达到了国际领先水平。此外，新增的多谐波测量、示波器与频谱分析仪功能、PID控制功能，使得OE2022能够广泛适用于科研和工业领域的多种需求。
核心参数
• 测量频率范围：DC-1.5MHz
• 满量程灵敏度：1 nV - 5 V
• 输入噪声低至2.5nV/√Hz
• 动态储备高达130 dB
• 2路独立同步的输入通道
• 8通道解调器同步测量
• 2通道示波器、附带 FFT分析功能
• 2通道PID控制器
功能与结构
输入信号通道
OE2022配备了低噪声模拟前端放大器，能够高效处理差分信号或单端信号，等效输入噪声低至2.5nV/√Hz。该通道的输入阻抗为10MΩ，满量程灵敏度范围为1nVrms至5Vrms。此外，信号输入通道采用高精度24位ADC，动态范围可以达到130dB以上。
输出信号通道
OE2022基于32 MSPS的16位数模转换器（DAC），能够在1 Hz至1.5MHz的频率范围内生成高精度正弦波信号，并可调节直流偏置。信号幅值范围为0.1Vrms至5Vrms，直流偏置范围为±5Vdc。对于需要偏置电压的外部设备，如电光调制器，OE2022凭借其卓越的驱动能力，可以直接驱动设备而无需额外的电平转换放大器。输出信号的相位与仪器内部振荡器保持同步，并且可以独立设置相位偏移。
此外，OE2022支持AM/FM/PM调制功能，方便用户对系统进行调制控制。
参考信号通道
锁相放大器的参考信号可根据用户实际需求选择正弦波或方波信号，也可采用仪器内部数字合成的参考信号。当OE2022设置为内部参考信号模式时，仪器内部的高精度振荡器和数字合成算法将生成用于与输入信号相乘的正弦波信号，且该内部参考信号几乎不受相位噪声的影响。通过数字移相技术，内部参考信号的相位分辨率可达到1μdeg。
当OE2022工作在外部参考信号模式，可接受正弦波信号或TTL逻辑电平作为外部参考信号，这一信号会被内部数字锁相环锁定。基于参考信号的频率，OE2022可以对信号同频及其谐波进行检测，最多可检测到基频的10000次谐波，但最大谐波频率不能超过仪器的测量带宽上限。
数字调制器
OE2022拥有8个同步的解调器，每个解调器可独立控制。OE2022的时间常数可在100ns至3ks范围内灵活设置，用户可根据需求自定义时间常数。滤波器的陡降速率可以选择6~48 dB/oct共8阶。采用数字调制技术与先进滤波器结构，OE2022相比传统模拟锁相放大器，具有更高的动态储备（>130dB）、更精确的相位（绝对相位误差<1°）、零直流漂移以及优异的正交性能。此外OE2022提供可选的同步滤波器，能快速消除信号谐波的影响，确保仪器在快速响应的同时，准确检测低频信号。
彩色显示屏

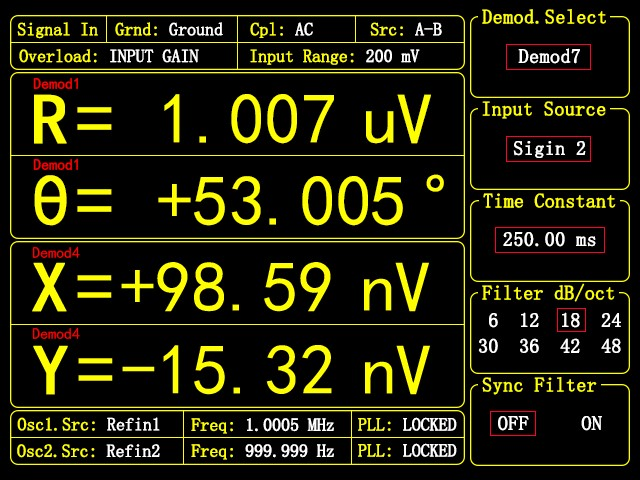

OE2022配备了一块5.6英寸、640×480分辨率的TFT彩色显示屏，作为仪器的主要显示界面，并可通过键盘实现对仪器的全方位独立控制。在显示屏上，用户可以灵活查看解调器的X、Y、R、θ等参数，同时还可以进行滤波器常数等多种基础设置的配置，操作直观便捷。
通信接口

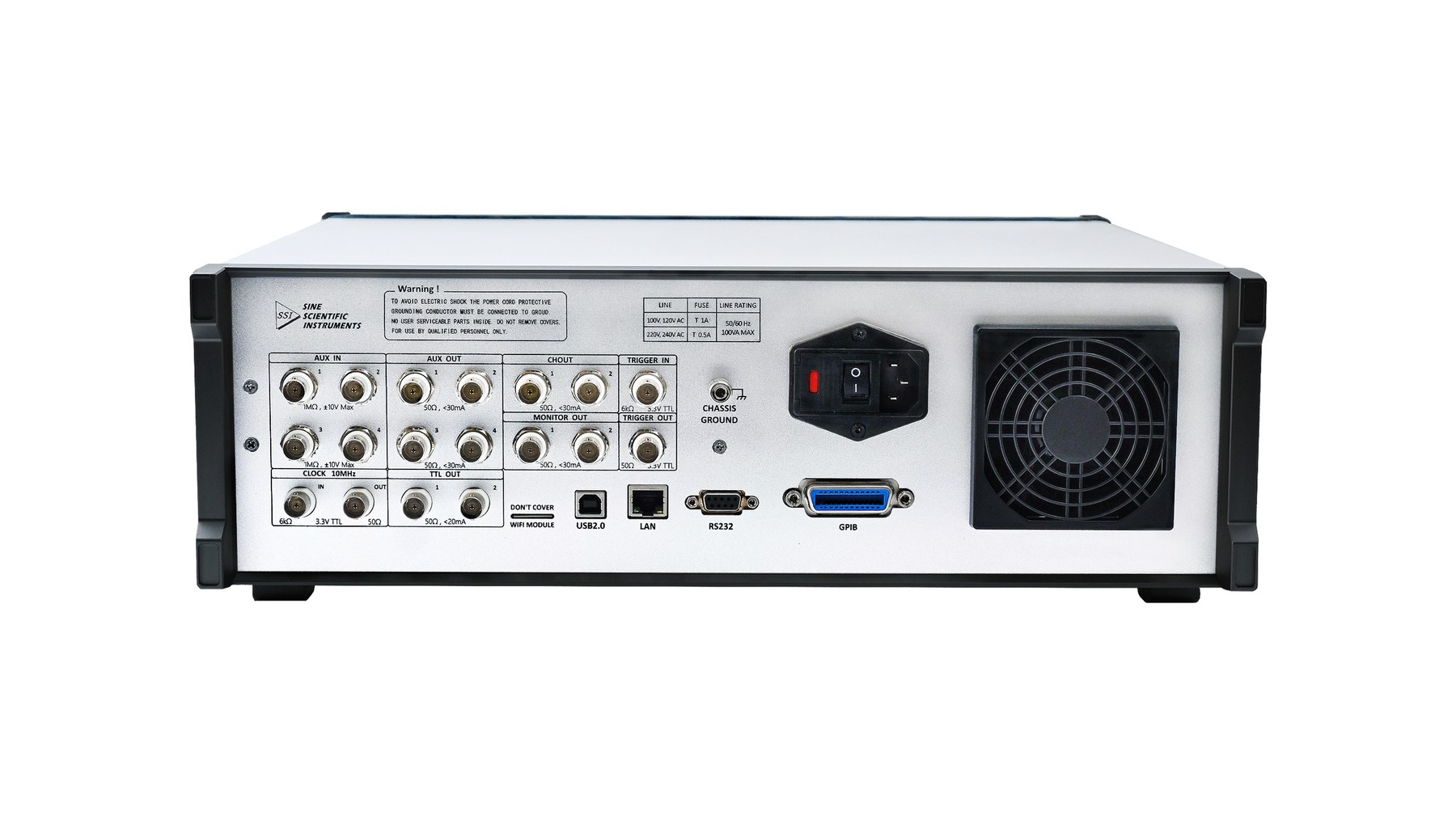

OE2022拥有USB2.0、1000Mbps RJ45网口、WIFI无线网络接口、RS232串口以及GPIB接口。通过各个通讯接口，用户能够在控制计算机上有效地使用OE2022的所有测试功能，设定仪器的合理控制参数和读取仪器所测的数据。
资源下载
• OE2022 详细指标见本页「详细指标」标签页。
• 官方资料：OE2022用户使用手册（13.32MB）
• 官方资料：OE2022介绍文档（2.11MB）
• 官方资料：SSI Lucid Suite 控制平台软件（46.73MB）
• 官方资料：串口调试助手（485.02KB）
注：以上内容与指标均取自赛恩科仪官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
赛恩科仪（SINE SCIENTIFIC INSTRUMENTS） · onetest 仪器资源库
赛恩科仪
OE2022 详细指标
DC-1.5MHz双通道锁相放大器
详细指标
以下指标取自赛恩科仪官网该产品详情页「性能参数」栏目与官方资料，未标注测试条件的为厂家公布值。
输入信号通道
• 输入通道数量
电压：单端输入或差分输入
电流：单端信号（跨阻输入）
• 满量程灵敏度：1 nV 至 5 V
• 量程档位：2 mV 至 5 V 共计7档
• 输入幅值范围：< 5 Vrms
• 输入耦合模式：直流耦合或交流耦合
• 输入阻抗：10 MΩ || 25 pF（电压）
• 输入屏蔽接地：接地或10 kΩ浮地
• 动态储备：>130 dB
• 幅值精度：典型值0.5%，最大值1%
• 等效输入电压噪声：3.5nV/√Hz （f ≥ 1 kHz）
• 等效输入电流噪声：20 fA/√Hz （f = 97Hz）
• 模数转换器位数：24 bit
参考信号通道
• 参考通道数量：2
• 输入信号
频率范围：DC-1.5MHz
支持输入波形：方波或正弦波
输入阻抗：1 MΩ
方波参考电平：3V<VIH<5V，-0.1V<VIL<0.5V
正弦参考信号：300 mV < Vpp < 10 V
• 相位
分辨率：1.0 μdeg
相位误差：典型±0.5deg，最大±1deg
温漂：< 200 ppm/℃
• 谐波检测：1-10000F (nF < 1.5 MHz)
• 采集时间
内部参考：即时采集
外部参考：10或100个信号周期
振荡器
• 数字振荡器数量：2
• 振荡器参数
精度：0.3 ppm
温度稳定性：0.5 ppm/℃
老化率：<1 ppm/year
相位噪声：-145 dBc/Hz (@1kHz)
输出信号通道
• 输出通道数量：2
• 频率范围：DC – 1.5MHz
• 频率精度：2 ppm + 1 μHz
• 频率分辨率：1 nHz
• 正弦幅值
精度：典型0.5%，最大2%
分辨率：0.1 μVrms
驱动能力：± 80 mA max
温度稳定性：<200 ppm/℃
输出阻抗：50Ω
• 可调直流偏置：-5 VDC至5 VDC
• 同步输出：3.3V TTL/CMOS电平
• 额外功能：AM/FM/PM调制输出
• 数模转换器：16 bit, 32 MSPS
解调器
• 解调器数量：8
• 解调器：64 bit
• 时间常数：100ns - 3ks
• 输入信号选择：2 个输入通道任意可选
• 测量带宽：50 μHz – 1.6 MHz
• 滤波器陡降：6, 12, 18, 24,30, 36, 42, 48 dB/oct
• 同步滤波器：<1000 Hz有效
辅助输入输出
• AUX Inputs
功能：4通道输入
幅度：± 10V，0.1 mV分辨率
输入阻抗：1MΩ
模数转换器：16 bit, 150 kSPS
• AUX Outputs
功能：4通道输出
幅度：±10V，0.1 mV分辨率
驱动电流：最大±30 mA
模数转换器：16 bit, 500 kSPS
通信接口
• RS-232：标准9针RS-232母插座
• USB2.0：480 Mbps高速接口
• Ethernet：RJ45-1000Mbps有线接口
• GPIB：IEEE-488.2接口
其 他
• 电源要求
电压：220~240 V AC
功率：典型50 W，最大70 W
• 电源噪声抑制：70dB@1MHz
• 外形尺寸：448mm×532mm×148mm
• 重量：12 kg
资源下载
• OE2022 产品介绍见本页「产品介绍」标签页。
• 官方资料：OE2022用户使用手册（13.32MB）
• 官方资料：OE2022介绍文档（2.11MB）
• 官方资料：SSI Lucid Suite 控制平台软件（46.73MB）
• 官方资料：串口调试助手（485.02KB）
注：以上内容与指标均取自赛恩科仪官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
