横河测试测量 YOKOGAWA
数据采集系统 GM10
GM10是横河电机（Yokogawa）SMARTDAC+ 数据采集系统和控制产品系的最新研发产品。SMARTDAC + 是数据采集和控制的一种全新方式，以人性化、简便的操作为设计重点。通过智能架构，GM10实现了数据采集系统的可扩展化。
产品简介
数据采集系统 GM10 属于 数据采集/开关系统 类别，面向 数采仪单元和实验室数采记录仪 应用场景。更完整的性能说明见本页下方「核心参数」与配套的详细指标页。
官方定位：GM10是横河电机（Yokogawa）SMARTDAC+ 数据采集系统和控制产品系的最新研发产品。SMARTDAC + 是数据采集和控制的一种全新方式，以人性化、简便的操作为设计重点。通过智能架构，GM10实现了数据采集系统的可扩展化。
核心参数
• Model：Description
• GM10-1：Standard Memory (Max. measurement channels: 100 ch)
• GM10-2：Large Memory (Max. measurement channels: 500 ch)
产品特点
实现了可扩展的数据采集系统

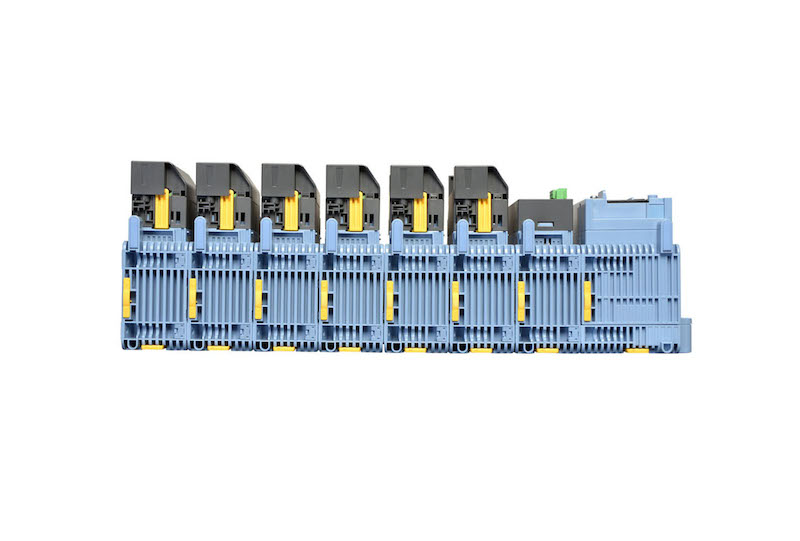

自由增加通道数
YOKOGAWA专有模块构造 (专利申请中)
• 一次可扩展一个模块。
• 设计独特，模块可放入相连的模块基座。
• 模块基座可确保连接 (支持滑锁和螺丝固定)
• 可从前面板插拔模块，便于维护。
横河电机GM10数据采集系统

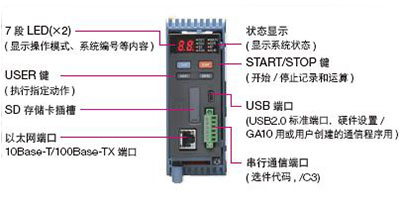

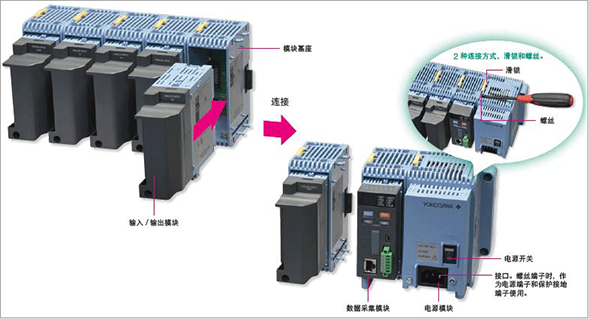

数据采集模块各部件的名称
YOKOGAWA GM10 数据采集系统

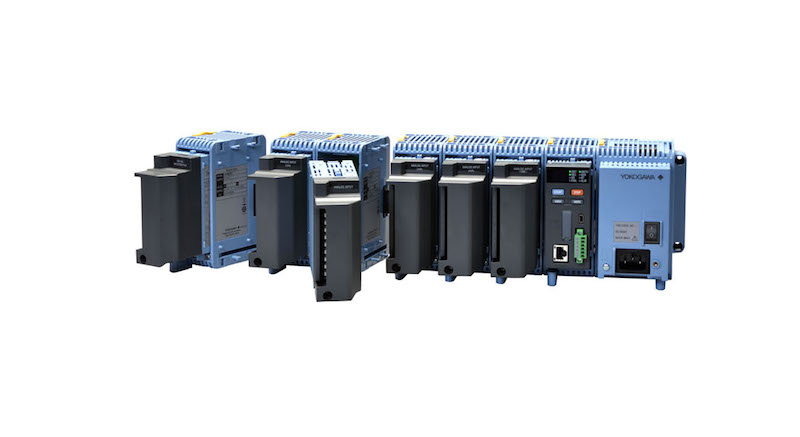

标配测量通道多达100 个（单台配置）

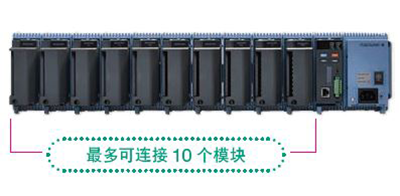

一个数据采集模块(GM10) 最多可连接10个 I/O 模块
Yokogawa GM10 数据采集系统

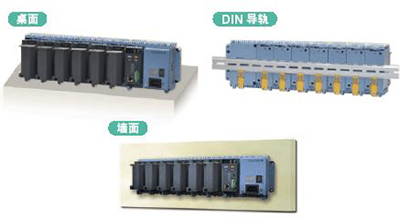

安装场所不限

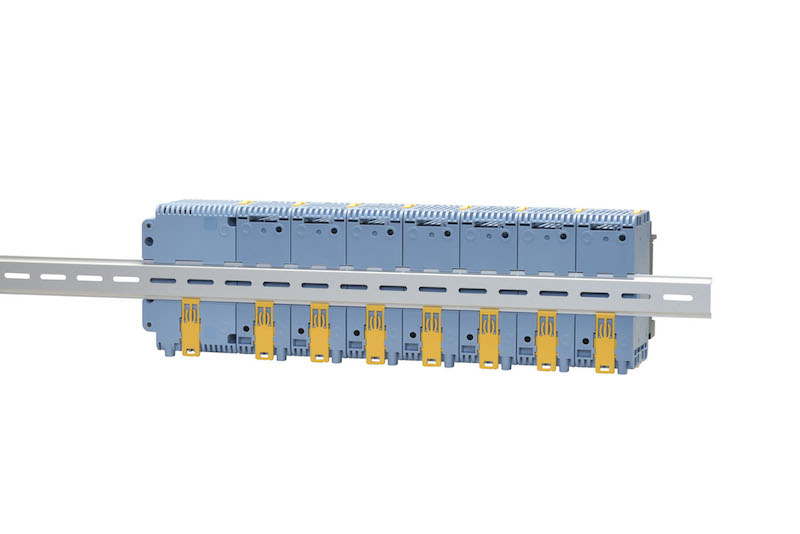

可安装在桌面、DIN 导轨或墙上。
横河 GM10 数据采集仪
可选多种 I/O 模块
可根据应用需求选择模块。可提供抗噪声、电磁继电器型模块。所有模块均配置可拆卸端子块，接线方便。与 SMARTDAC+ 系列产品使用的模块相同。
横河 GM10 数据采集系统
型号
模拟输入模块的扫描间隔和测量类型
类型
通道数
扫描间隔（最短）
扫描间隔 （最短）
扫描器
TC
RTD
DCV
DI
mA
用途
内存和最大输入/输出通道数
内存
最大输入/输出通道数
GM10-1
500 MB
单台配置
0 to 100
多台配置
0 to 100
GM10-2
1.2 GB
单台配置
0 to 100
多台配置
0 to 420
可支持高精度测量的实际值
输入类型
因考虑到产品部件和调整测试设备的差异，第11 页规格中注明的测量精度包含误差量。左表是从仪器出厂时的精度测试数据计算得到的实际值。* 基本操作条件: 23±2 °C, 55±10% RH, 电源电压 90-132, 180-264 VAC, 电源频率 50/60 Hz ±1%以内；预热 30 分钟以上、不存在振动或其他影响性能的因素。

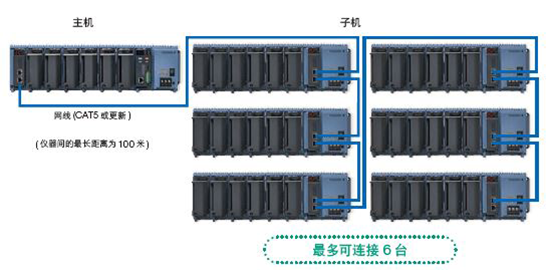

通过多台配置扩展通道数，可测量多达420 通道(实际输入)
测量对象(现场) 与数据记录仪分开安装时，可以将子机安装在测量现场用来监视数据，从而省去长距离连接热电偶等信号线的麻烦。
日本横河 GM10 数采
CN GM10 08 1
提供流畅、熟悉的用户界面
可从网络浏览器轻松访问
通过网络浏览器可以实时监视GM 和更改设置。无需使用其他软件就可轻松构建无缝的远程监视系统，成本低廉。

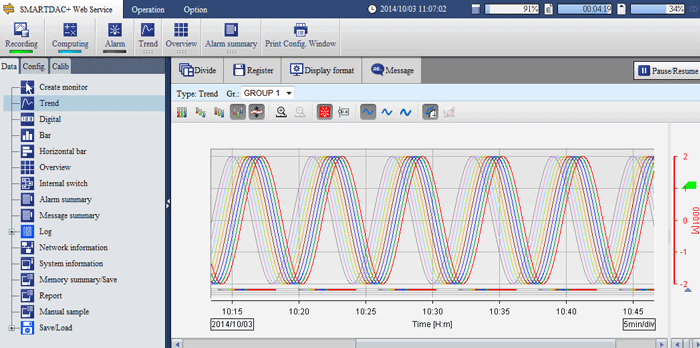

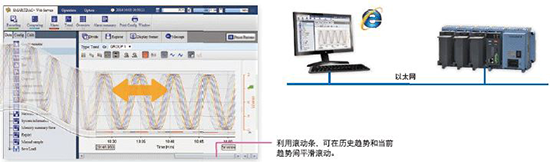

实时监视画面
日本横河数采GM10

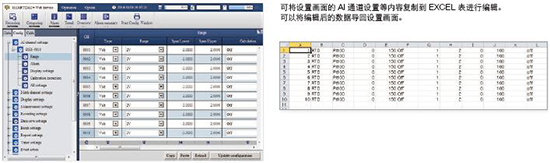

通过网络浏览器在线输入设置
横河电机数采仪GM10
实时显示趋势、数值等
通用浏览器
Gm Image14 A

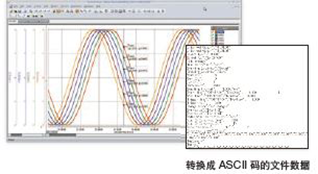

可利用专用软件( 免费下载) 加载波形及进行GM 设置 通用浏览器
可浏览和打印保存在GM 里的数据文件。可以对一段区间内的数据执行统计运算，并将结果转换成ASCII 码、Excel 等格式。
日本横河数采GM10

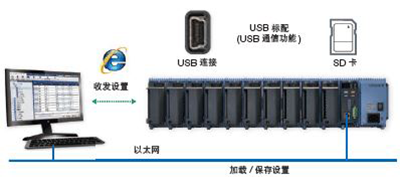

离线设置软件
将设置数据发送或保存到GM。也可轻松使用USB 或蓝牙进行通信连接
横河数采GM10

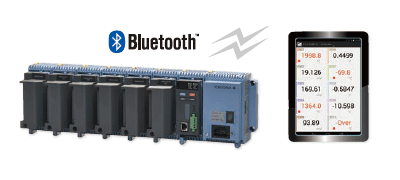

也可用平板电脑进行监视和设置
支持蓝牙通信( 选件代码/C8) 即使现场没有PC，也可以用平板电脑进行监视和设置。我们可提供免费下载的专用应用。
Gm Image17
环境温度范围广
工作温度范围在-20 °C ~ 60 °C之间，可支持广泛的应用需求，不必考虑安装环境。
Gm Image18
GA10 数据记录软件(单独销售)
• 最多100 台
• 100 ms 高速采集
• 最多2000 通道(tags)
可构建强大系统的专有软件。可从多台仪器采集数据，包括SMARTDAC+ GM。
Gm Image19

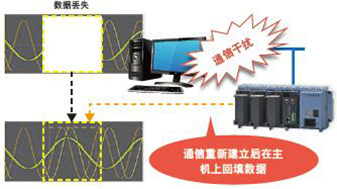

高可靠性
• 通信中断时的自动重连功能、停电前的数据文件保护。
• 数据补充功能(回填功能)。
• 支持ServerOS
• 可构建连续工作、高可靠性的系
横河数采GM10

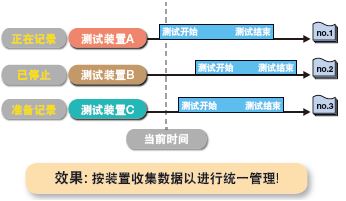

多记录
多记录功能可执行多个异步数据的采集任务。
数采GM10
提供无缝的数据传输环境

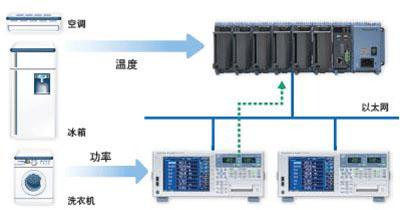

功率测量仪器的数据采集(选件代码/E2 和/MC)
• 可连接的机型：WT300/WT500/WT1800
• 最大连接台数：16
GM 可高精度采集由功率测量仪器(WT 系列、功率分析仪) 测得的数值数据，并与GM 的测量数据一起进行记录。因为可同时记录设备的功耗、温度等数据，所以GM 是性能评价测试的理想工具。
数采GM10

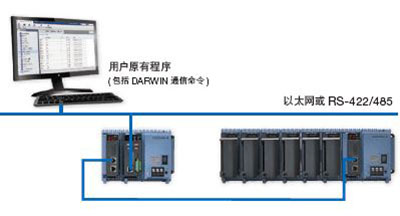

搭载能与 DARWIN 数据采集单元兼容的通信功能
GM 支持 DARWIN 通信命令。DARWIN 使用的通信程序在GM 上也能用。可以从现有 DARWIN 单元顺利置换过来。详情咨询上海横河国际贸易有限公司的技术工程师。
CENTUM/STARDOM 通信包
• CENTUM: LFS2432, DARWIN/DAQSTATION
• DARWIN/DAQSTATION 通信包 (ALE111 [Ethernet]用)
• STARDOM: NT365AJ DARWIN 连接包
横河数采GM10
各种便携的网络功能
• 由 DHCP 自动设置网络
• SNTP 对时
• 发送邮件
支持各种网络功能
通过 SSL 通信提高网络安全性
安全地收发用户数据。
FTP 数据传输
通过FTP 客户端/ 服务器功能，可轻松共享和管理中央文件服务器的数据。
EtherNet/IP 功能
GM 支持 EtherNet/IP 服务器功能。可从PLC等设备访问GM，加载测量/运算通道或写入通信输入通道*.
*需要通信通道功能( 选件代码/MC)。
Modbus/TCP 功能和 Modbus/RTU 功能
GM 既支持用于以太网通信的Modbus TCP/IP 客户端和服务器模式，也支持用于串行通信的Modbus RTU 主从机模式(可选)。
切实保存记录数据
支持长时间、多通道记录。测量数据总是保存在内存中，并可定期传输到外部存储介质。利用 FTP 客户端功能将数据发送到服务器可实现冗余。即使在突然断电的情况下也可安全保存测量数据。
大概采样时间
内存1.2 GB，记录周期 1 sec.
• 记录通道数：记录通道数总采样时间
• 30：约71天
• 100：约23天
• 300：约7天
测量数据的文件类型
测量数据可保存为可编辑的文本文件或安全性高的二进制文件。
报告模板功能(选件代码/MT)
此功能可自动创建PDF 或EXCEL 格式的电子表格。
根据主机加载的模板创建电子表格。可用 EXCEL 和 PDF 模板。PDF 电子表格模板可由报告模板生成程序进行创建。自动生成的电子表格(PDF 或Excel) 可定期保存到外部存储介质(SD 卡)。也可以用 FTP 进行数据传输。
支持21 CFR Part 11 规定(待定; 附加规格)
GM 支持美国 FDA 21 CFR Part 11 规定。
型号与附件
横河GM10 标准版软件iDAQAnyWhere for SMARTDAC
• 标配软件，不再需要JAVA支持，集IP设定，采集设定，数据记录，数据分析等功能于一身。
• 同时支持GM10和GP10/20系列产品。
• 向导式菜单设计，全中文界面，中文说明书。
• 可以实现GM10主机和PC端同步记录控制，数据双备份，更安全。
• 数据实时处理，可以对正在记录的数据进行分析处理。
• 通过通信通道可以实现WT功率计数据的同步采集。
• 可以发送和接收CAN总线上的数据（选件）
• 支持用户自定义报表功能，制作报表更方便。
• 可以设定条件判断温度是否稳定，从而停止记录。
• 支持高速模式和双周期模式。
• 注①：记录周期必须是采集周期的整数倍。注②：小于100ms的采集周期只有在测试模式为[高速]或[双周期]时可用。注③：需要有CAN采集授权。注④：单台CAN适配器最多支持100个CAN通道，单台GM10最多支持2个CAN适配器。注⑤：单台GM10支持的CAN通道数量受主测量周期限制。注⑥：CAN通道不支持32位以上的整数。
• 连接仪表数：1
• 最大记录通道数：1000（包含运算通道和通信通道）
• 支持模块型号：GX90XA-U2 通用模块 / GX90XA-C1 电流模块 / GX90XA-L1 低耐压模块 / GX90XA-T1 通用模块（继电器）/ GX90XA-H0 高速模块 / GX90XA-R1 四线制RTD/电阻模块 / GX90XA-V1 高耐压模块 / GX90XP 脉冲模块 / GX90XD 数字输入模块 / GX90YD 数字输出模块
• 采集周期：1ms, 2ms, 5ms, 10ms, 20ms, 50ms②, 100ms, 200ms, 500ms, 1s, 2s, 5s
• 记录周期①：100ms, 200ms, 500ms, 1s, 2s, 5s, 10s, 15s, 20s, 30s, 1min, 2min, 5min, 10min, 15min, 20min, 30min
• CAN通道③④⑤⑥：支持CAN2.0A和2.0B协议，每台GM10可采集 200个Signal。
• OS：版本 / 32bit / 64bit / 补丁包
• Windows 7：专业版 / Yes / Yes / SP1
• Windows 8：专业版 / Yes / Yes
• Winsows 10：专业版、企业版 / Yes / Yes
资源下载
详细指标请见 数据采集系统 GM10 详细指标页。
横河测试测量 · onetest 仪器资源库
横河测试测量 YOKOGAWA
数据采集系统 GM10 详细指标
数据采集系统 GM10（数据采集/开关系统）关键指标汇总。数据整理自厂商官方产品页与手册资料。
产品简介
GM10是横河电机（Yokogawa）SMARTDAC+ 数据采集系统和控制产品系的最新研发产品。SMARTDAC + 是数据采集和控制的一种全新方式，以人性化、简便的操作为设计重点。通过智能架构，GM10实现了数据采集系统的可扩展化。
详细指标
• Model：Description
• GM10-1：Standard Memory (Max. measurement channels: 100 ch)
• GM10-2：Large Memory (Max. measurement channels: 500 ch)
手册与资料
说明
以上指标摘自厂商官方产品页与公开手册，若与随机文件不一致，以随箱文件为准。
