标彰电子 · 杭州标彰电子科技有限公司
ZFPG0410B/ZFQ500PS5VA 窄脉冲信号发生器
通道 1：300ps～10ns / 上升沿 <250ps；通道 2～4：5ns～10μs / 上升沿 <2ns · 重复周期 50ns～50ms · 频率稳定性 ±500ppb
产品简介
窄脉冲信号发生器提供 4 个脉冲输出通道：通道 1 脉冲宽度 300ps～10ns 可调、上升沿小于 250ps、下降沿小于 150ps；通道 2～4 脉冲宽度 5ns～10μs 可调、上升沿小于 2ns、下降沿小于 2ns（通道 4 小于 4ns）。
四个通道重复周期均为 50ns～50ms（设置值不是 5ns 整数倍时余数部分忽略不计），频率稳定性 ±500ppb，输出阻抗 50Ω，交流耦合。另提供 10MHz 或 26MHz 时钟输出，电平格式 3.3V LVCMOS，幅值 1.5Vpp±750mV。
核心参数
• 通道数：4
• 通道 1 脉冲宽度：300ps ～ 10ns 可调
• 通道 1 上升沿 / 下降沿：＜250ps / ＜150ps
• 通道 2～3 脉冲宽度：5ns ～ 10μs 可调
• 通道 2～3 上升沿 / 下降沿：＜2ns / ＜2ns
• 通道 4 脉冲宽度：5ns ～ 10μs 可调
• 通道 4 上升沿 / 下降沿：＜2ns / ＜4ns
• 通道 1 脉冲峰值：1.5 ～ 4.8V
• 通道 2～3 脉冲峰值：0 ～ 3.6V
• 通道 4 脉冲峰值：2V
• 重复周期（4 通道）：50ns ～ 50ms
• 频率稳定性：±500ppb
• 脉冲形状：方波
• 输出阻抗：50Ω
• 输出耦合方式：交流耦合
• 时钟输出频率：10MHz 或 26MHz（3.3V LVCMOS，1.5Vpp±750mV）
产品特点
• 4 通道窄脉冲输出，通道 1 最窄 300ps、上升沿小于 250ps
• 通道 2～4 脉冲宽度 5ns ～ 10μs 可调，上升沿小于 2ns
• 重复周期 50ns ～ 50ms，频率稳定性 ±500ppb
• 内置 10MHz / 26MHz 时钟输出（3.3V LVCMOS）
• 输出阻抗 50Ω，交流耦合
典型应用
• 光纤传感
• 仪器仪表
• 测量测控
• 激光雷达测试
选件与型号
• ZFPG0410B；ZFQ500PS5VA

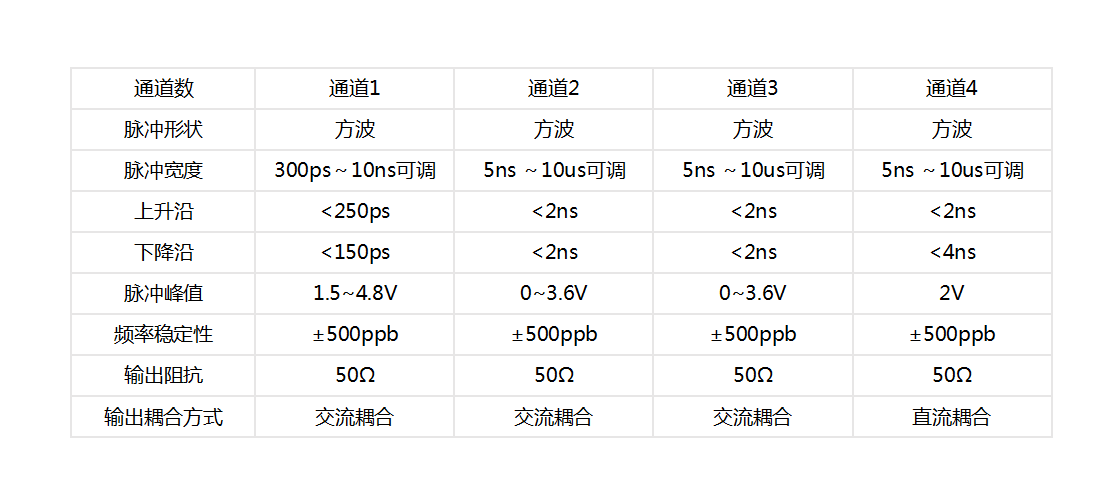

规格参数
资源下载
• 详细指标请见 ZFPG0410B/ZFQ500PS5VA 窄脉冲信号发生器 详细指标页。
注：本页内容与指标整理自标彰电子官方产品资料与手册；选配、可选功能以厂家最终配置为准。
标彰电子 · onetest 仪器资源库
标彰电子 · 杭州标彰电子科技有限公司
ZFPG0410B/ZFQ500PS5VA 窄脉冲信号发生器
详细指标
产品简介
窄脉冲信号发生器提供 4 个脉冲输出通道：通道 1 脉冲宽度 300ps～10ns 可调、上升沿小于 250ps、下降沿小于 150ps；通道 2～4 脉冲宽度 5ns～10μs 可调、上升沿小于 2ns、下降沿小于 2ns（通道 4 小于 4ns）。
详细指标
四通道脉冲参数
• 通道数：4
• 脉冲形状：方波（4 通道）
• 通道 1 脉冲宽度：300ps ～ 10ns 可调
• 通道 2、3、4 脉冲宽度：5ns ～ 10μs 可调
• 通道 1 上升沿 / 下降沿：＜250ps / ＜150ps
• 通道 2、3 上升沿 / 下降沿：＜2ns / ＜2ns
• 通道 4 上升沿 / 下降沿：＜2ns / ＜4ns
• 通道 1 脉冲峰值：1.5 ～ 4.8V
• 通道 2、3 脉冲峰值：0 ～ 3.6V
• 通道 4 脉冲峰值：2V
• 重复周期：50ns ～ 50ms（设置值不是 5ns 整数倍时，除 5 余数部分忽略不计）
• 频率稳定性：±500ppb（4 通道）
• 输出阻抗：50Ω（4 通道）
• 输出耦合方式：交流耦合（4 通道）
时钟输出
• 时钟频率：10MHz 或者 26MHz
• 电平格式：3.3V LVCMOS
• 幅值：1.5Vpp ±750mV
• 接收端要求：需有 50～1k 欧姆电阻接地（推荐 50～200 欧姆），否则噪声较大而且波形变形
资源下载
注：本页内容与指标整理自标彰电子官方产品资料与手册；选配、可选功能以厂家最终配置为准。
