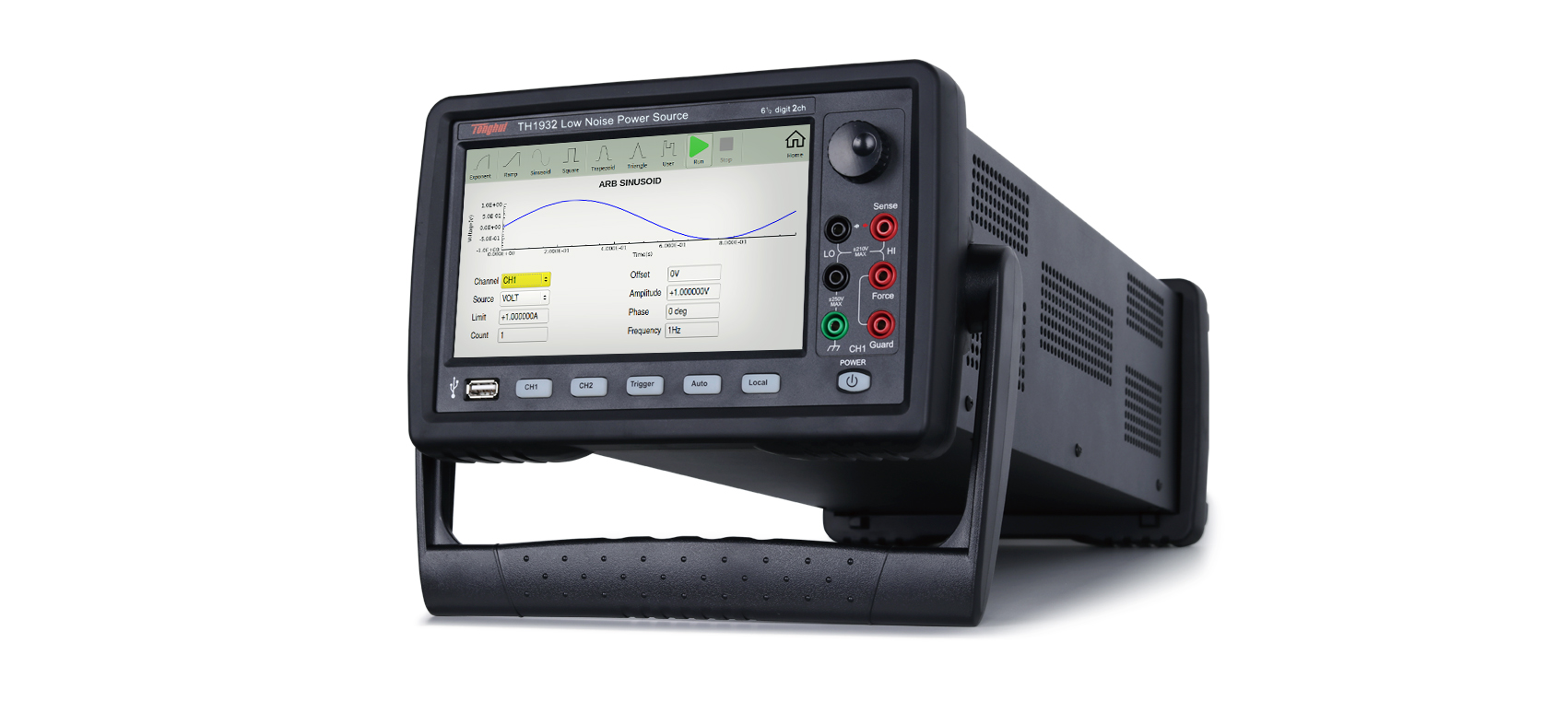

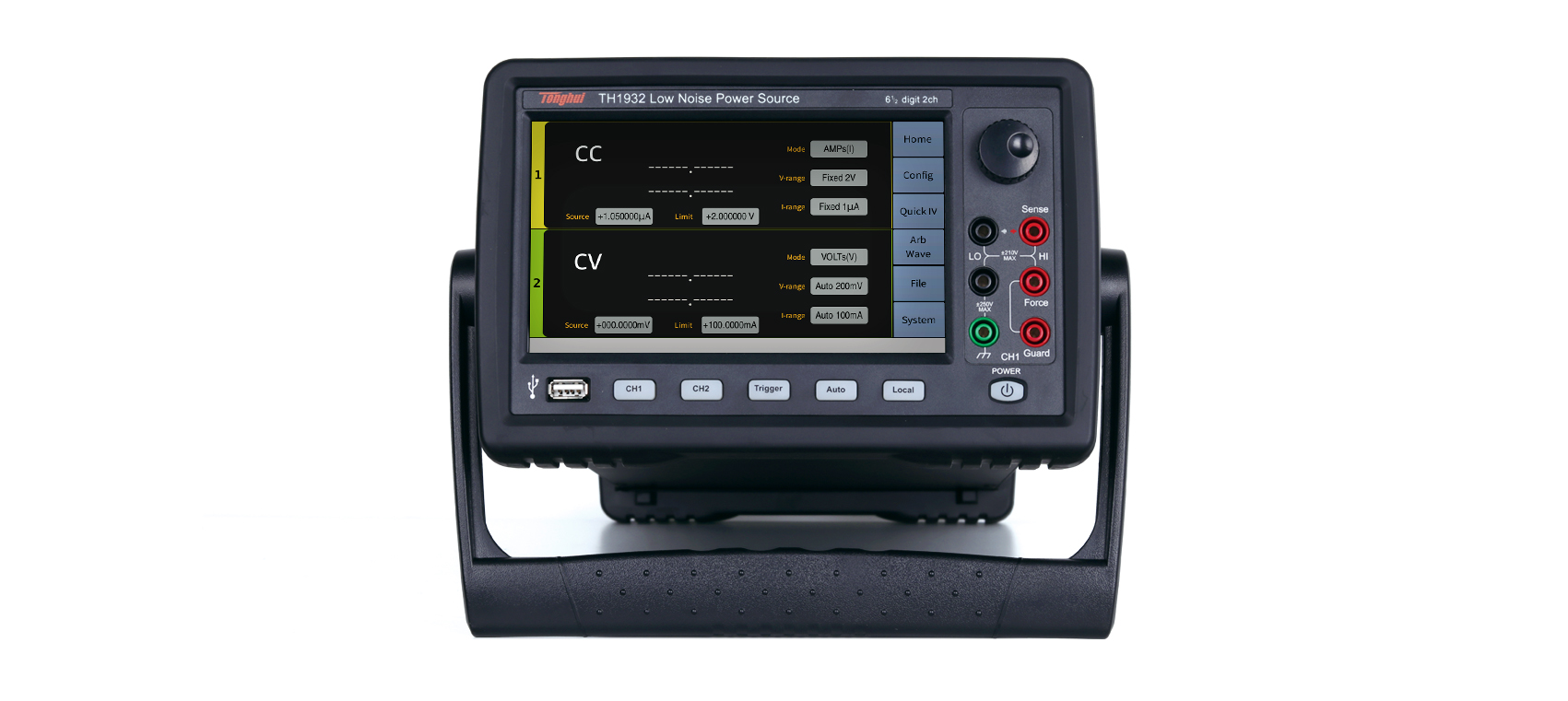

TH1932 低噪声精密电源
显示 显示 · 显示器 7 寸电容式触摸彩色 LCD 显示器，分辨率 800×… · 通道数 2
产品简介
TH193X系列为6½位低噪声电源，同时具备测量功能，测量分辨率固定为4½位。
核心参数
• 显示：显示
• 显示器：7 寸电容式触摸彩色 LCD 显示器，分辨率 800×480
• 通道数：2
• 最大输出 / 电压：±210V
• 最大输出 / 电流 / 直流：±3.03A
• 最大输出 / 电流 / 脉冲：±10.5A
• 电源 / 最小分辨率 / 电压：0.1μV
• 电源 / 最小分辨率 / 电流：0.01pA
• 测量 / 最小分辨率 / 电压：10μV
功能与特点
仪器通过触摸屏、前面板键和旋钮设定输出电压/电流或测量电压/电流/电阻。
支持扫描输出、脉冲输出、任意波形生成、迹线缓冲区、数学表达式和图形绘制。
TH193X可作为直流（恒定）电压/电流源、扫描电压/电流源、脉冲发生器、任意波形发生器和万用表。
为降低功耗，电池供电设备供电电压持续降低，需用到更精确的电源来准确表征设备行为；由于更高的数据速率和更快的时钟频率，移动通信等应用领域的噪声性能要求日趋严格。这些技术趋势使得先进产品的测试变得越来越困难，因为它们对噪声和其他外部干扰极其敏感。
TH1931/TH1932作为具有更高精度、更好噪声性能和更通用的供电电源，提供的卓越性能和创新功能适用于各种应用，使您能够执行以前无法进行的关键测试和评估。
A. 7寸电容式触摸屏、Linux操作系统底层，用户界面友好
由于采用了7寸电容式触摸屏及Linux操作系统底层，因此对于用户而言，不仅可直观的在界面上看到双通道设置及测量参数，而且可用手直接操作，大大提高了设置和测量效率。
图：由于采用了7寸电容式触摸屏及Linux操作系统底层，因此对于用户而言，不仅可直观的在界面上看到双通道设置及测
B. 四象限输出，6 1/2位输出分辨率
图：B. 四象限输出，6 1/2位输出分辨率
图：B. 四象限输出，6 1/2位输出分辨率
图：B. 四象限输出，6 1/2位输出分辨率
C. 多种源输出模式
图：C. 多种源输出模式
1） 直流源输出
图：1） 直流源输出
此时作为恒压源（CV）或恒流源（CC）输出，可同时测量两个参数，测量参数类型可为：VOLTs(V)电压、AMPs(I)电流、OHMs(R)电阻和WATTs(P)功率.
2） 脉冲源输出
图：2） 脉冲源输出
此时作为脉冲源（电压或电流）输出，红色框中图示输出状态，可设置脉冲源不同参数，以控制脉冲输出或测量定时。
3） 扫描输出
图：3） 扫描输出
此时作为扫描源输出（电压或电流），红框图示扫描源输出状态，扫描同时可对每个步骤进行测量，扫描方式分以下八种方式：
图：此时作为扫描源输出（电压或电流），红框图示扫描源输出状态，扫描同时可对每个步骤进行测量，扫描方式分以下八种方
4） 列表扫描输出
图：4） 列表扫描输出
图：4） 列表扫描输出
可在界面直接按“编辑”，在输入窗口编辑好文件后运行，可以保存文件后直接调用波形文件，加载后按预先设定波形输出，并按每个输出值测量电压或电流。
此时作为列表扫描输出（电压或电流），红框图示扫描源输出状态。
D. 任意波形输出功能
TH193X系列低噪声精密电源支持任意波输出，仪器内置正弦波、方波、三角波、阶梯波、斜波、指数波及用户自定义波形等7种波形模型，可直接调用波形并编辑后直接运行输出，方便快捷。
图：TH193X系列低噪声精密电源支持任意波输出，仪器内置正弦波、方波、三角波、阶梯波、斜波、指数波及用户自定义
图：TH193X系列低噪声精密电源支持任意波输出，仪器内置正弦波、方波、三角波、阶梯波、斜波、指数波及用户自定义
图：TH193X系列低噪声精密电源支持任意波输出，仪器内置正弦波、方波、三角波、阶梯波、斜波、指数波及用户自定义
图：TH193X系列低噪声精密电源支持任意波输出，仪器内置正弦波、方波、三角波、阶梯波、斜波、指数波及用户自定义
图：TH193X系列低噪声精密电源支持任意波输出，仪器内置正弦波、方波、三角波、阶梯波、斜波、指数波及用户自定义
图：TH193X系列低噪声精密电源支持任意波输出，仪器内置正弦波、方波、三角波、阶梯波、斜波、指数波及用户自定义
图：TH193X系列低噪声精密电源支持任意波输出，仪器内置正弦波、方波、三角波、阶梯波、斜波、指数波及用户自定义
E. 4 1/2位测量分辨率，可测量多种参数
TH193X系列低噪声电源除源输出功能外，具备测量功能，可测量多种参数，测量分辨率为 4 1/2 位
图：TH193X系列低噪声电源除源输出功能外，具备测量功能，可测量多种参数，测量分辨率为 4 1/2 位

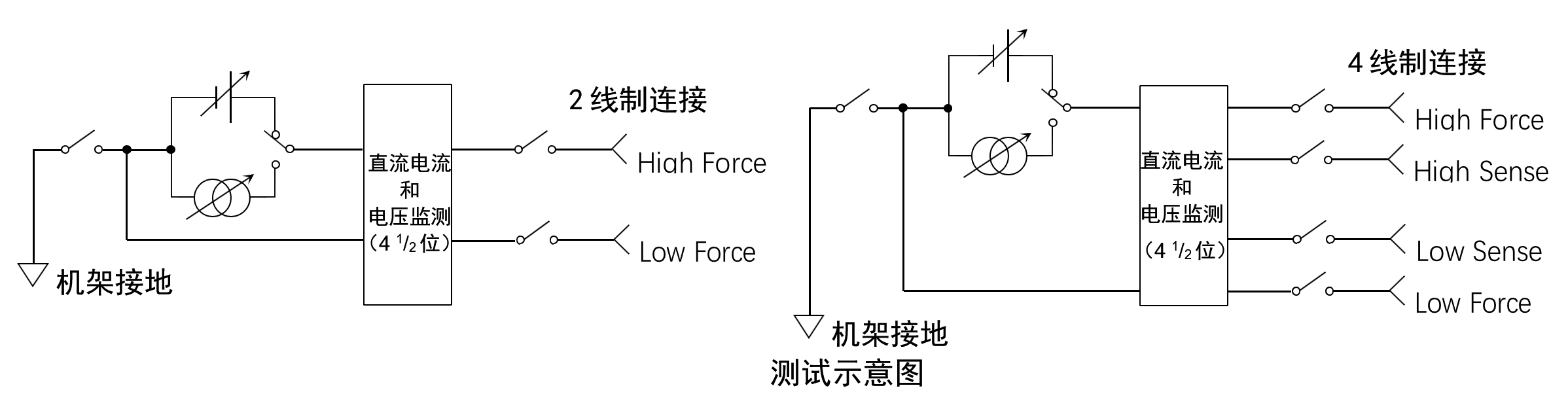

Resistance=Vmeas/Imeas
图：Resistance=Vmeas/Imeas
F. 快速IV
快速IV功能可直接绘制通道1或通道2测量结果波形，支持测量4种参数：电流（I）、电压（V）、功率（P）、电阻（R），波形结果支持保存为csv格式、支持截屏保存为bmp格式图片，测量结果有2种显示方式：图形模式、滚动模式。

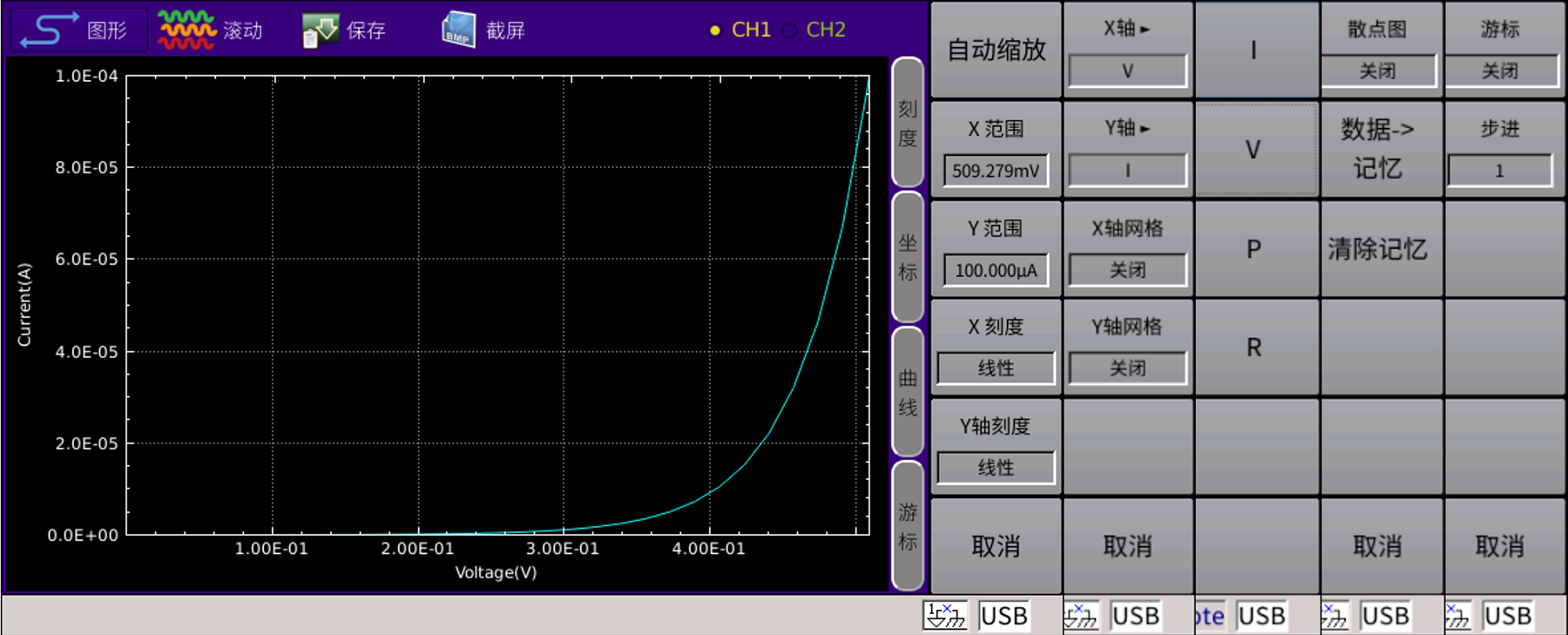

1） 图形模式
图形模式可任意选择4种测量参数任一参数作为X、Y轴参数，图形显示支持线性、对数两种刻度，支持自动缩放、散点图、游标显示，测量结果支持保存。
图：图形模式可任意选择4种测量参数任一参数作为X、Y轴参数，图形显示支持线性、对数两种刻度，支持自动缩放、散点图

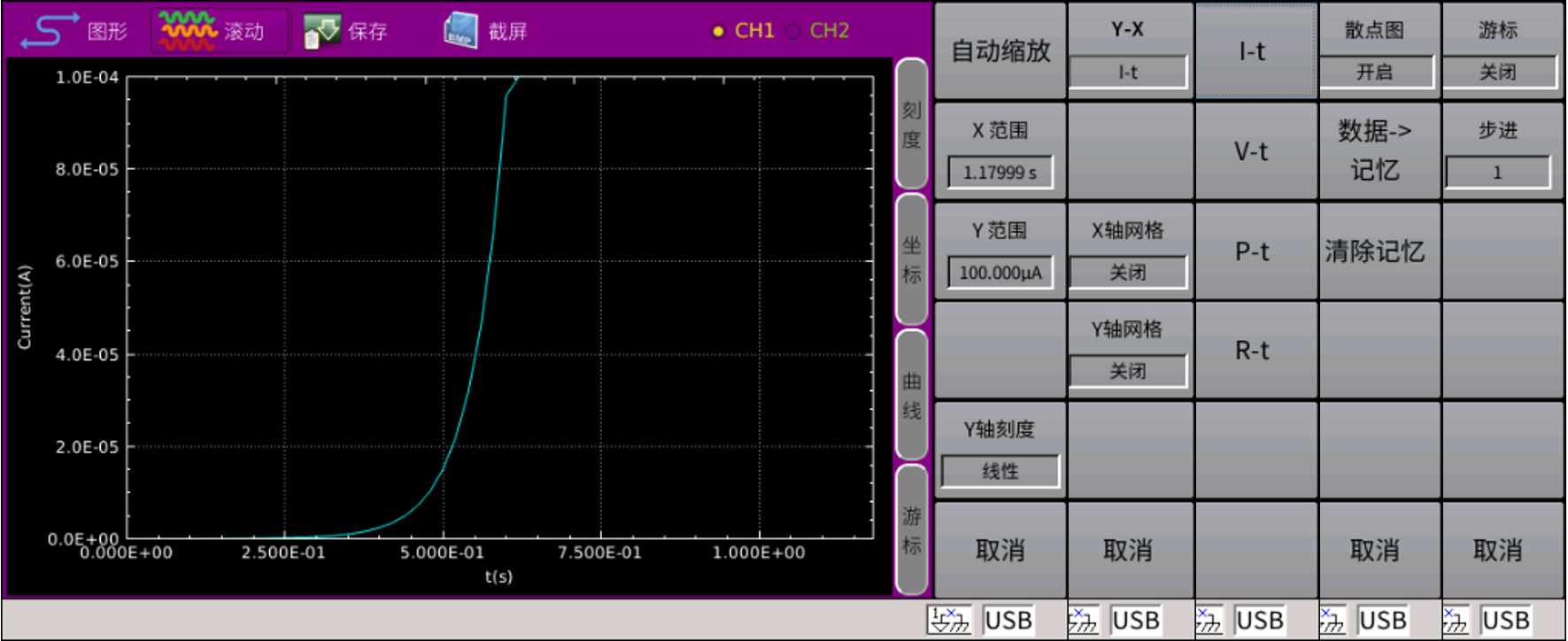

2） 滚动模式
滚动模式支持4个测量参数任一参数时域波形显示，图形显示支持线性、对数两种刻度，支持自动缩放、散点图、游标显示，测量结果支持保存。
图：滚动模式支持4个测量参数任一参数时域波形显示，图形显示支持线性、对数两种刻度，支持自动缩放、散点图、游标显示
G. 14档分选及可编程Handler接口输出
仪器支持分选功能，可直接自动对测试结果进行判断，支持4种测量参数：电流（I）、电压（V）、功率（P）、电阻（R）；
图：仪器支持分选功能，可直接自动对测试结果进行判断，支持4种测量参数：电流（I）、电压（V）、功率（P）、电阻（

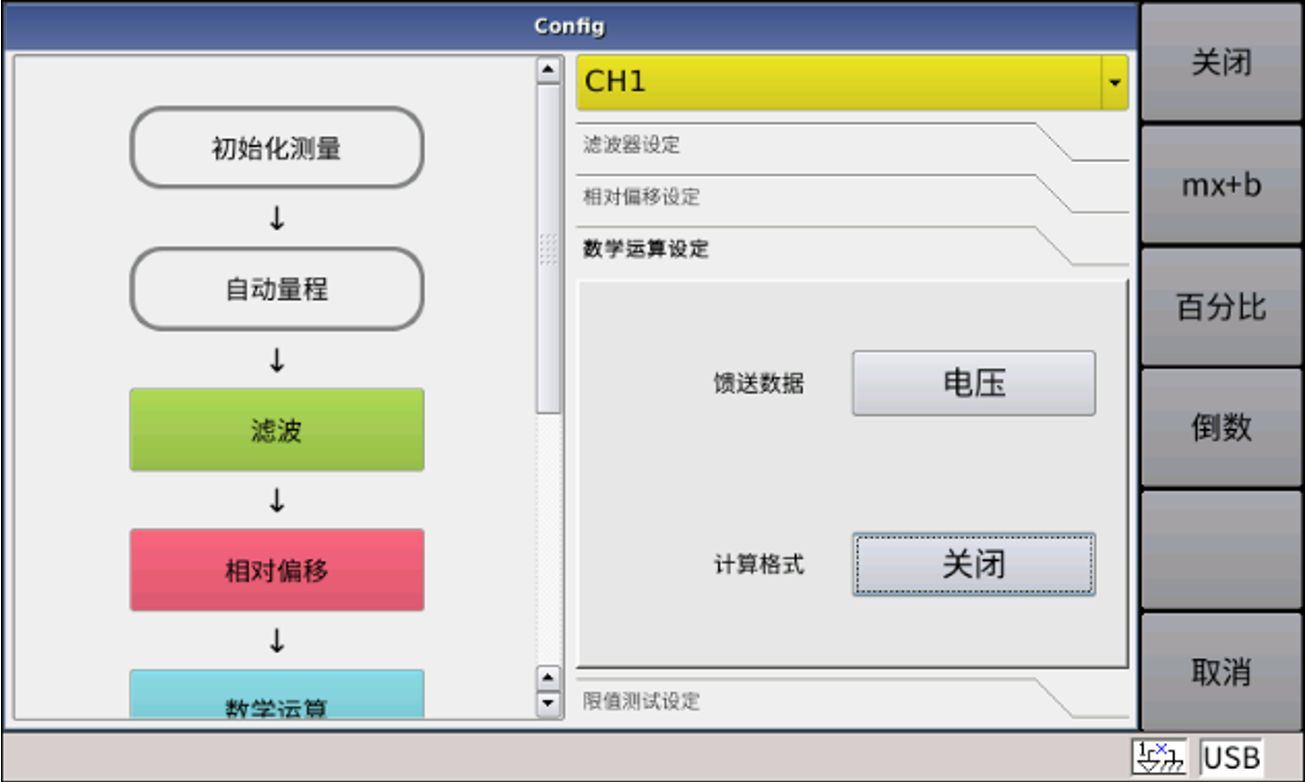

测量结果可实现三种数学运算：mx+b、百分比、倒数。
图：测量结果可实现三种数学运算：mx+b、百分比、倒数

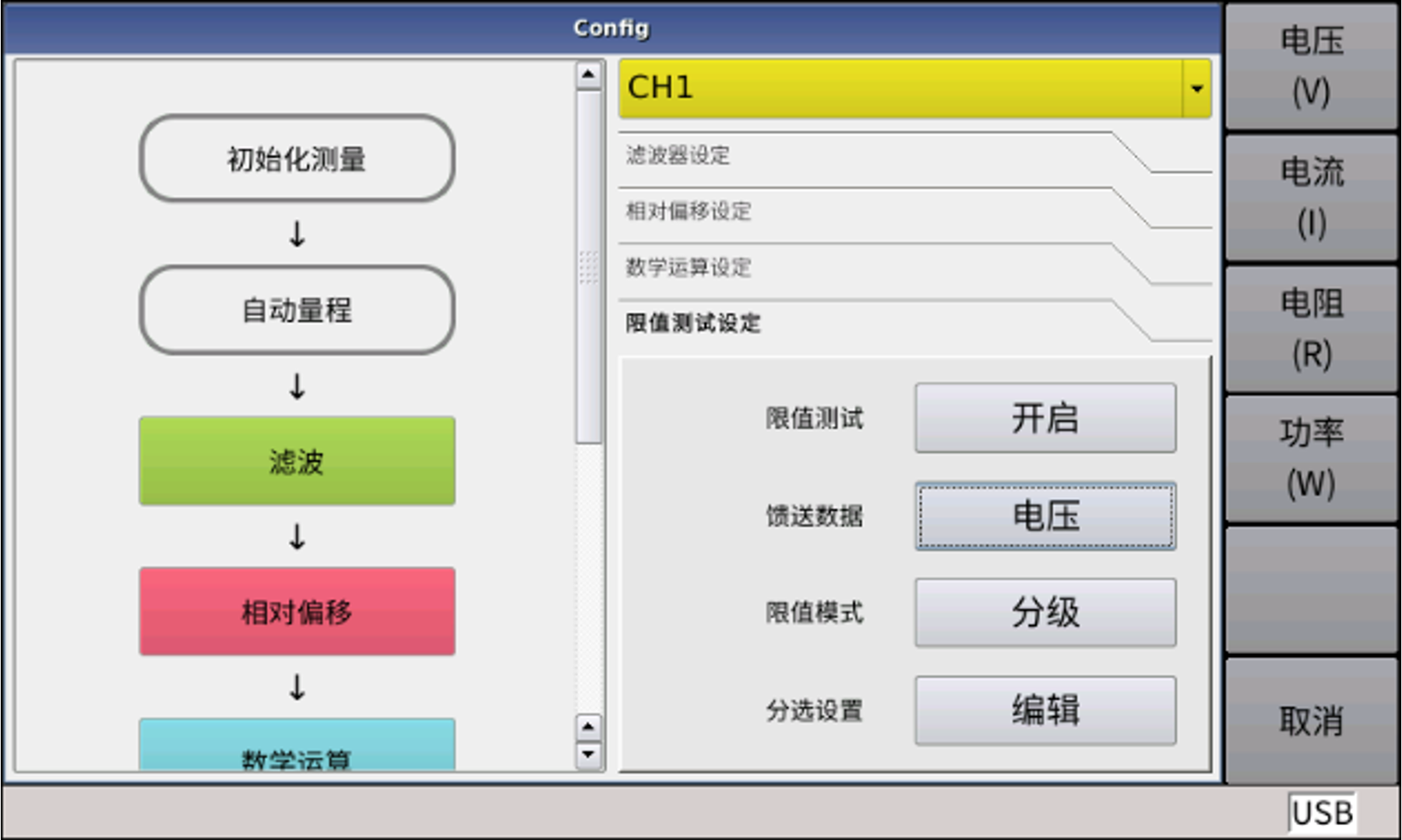

支持排序及倒数两种分级限值模式，分选模式支持自定义，分选结果支持自定义Handler接口I/O输出。
图：支持排序及倒数两种分级限值模式，分选模式支持自定义，分选结果支持自定义Handler接口I/O输出
典型应用
• 模数转换器和数模转换器
• 高精度模拟IC和电路
• 射频集成电路和电路
• 医疗应用
资源下载
• 详细指标：全部技术指标已单独整理，详见 TH1932 低噪声精密电源 详细指标页
onetest仪器资源库 · 同惠电子 TH1932 低噪声精密电源
同惠电子 · 常州同惠电子股份有限公司
TH1932 低噪声精密电源 · 详细指标
显示 显示 · 显示器 7 寸电容式触摸彩色 LCD 显示器，分辨率 800×… · 通道数 2
产品简介
TH193X系列为6½位低噪声电源，同时具备测量功能，测量分辨率固定为4½位。
仪器通过触摸屏、前面板键和旋钮设定输出电压/电流或测量电压/电流/电阻。
本页按官方规格资料分组收录 TH1932 低噪声精密电源 的全部关键技术指标；产品定位、特性与应用场景请见 TH1932 产品介绍页。
技术指标
测量范围与精度
• 电源 / 最小分辨率 / 电压：0.1μV
• 电源 / 最小分辨率 / 电流：0.01pA
• 测量 / 最小分辨率 / 电压：10μV
• 测量 / 最小分辨率 / 电流：1pA
• 电压量程：0.2V-200V
• 量程 / 编程分辨率 / 精度 ±（% 读数百分比 + 偏置）：DC 输出电压或脉冲峰值 / 基极电压 / 最大电流 1 / 脉冲宽度 2
• 量程 / 编程分辨率 / 精度 ±（% 读数百分比 + 偏置）：DC 输出电压或脉冲峰值 / 基极电压 / DC 输出 / 脉冲输出 / 脉冲宽度 2
• 量程 / 设置分辨率 / 精度 ±（% 读数百分比 + 偏置）：DC 输出电流或脉冲峰值 / 基极电流 1 2 / 最大电压 / 脉冲宽度 t 3
• 量程 / 设置分辨率 / 精度 ±（% 读数百分比 + 偏置）：DC 输出电流或脉冲峰值 / 基极电流 1 2 / DC 输出 / 脉冲输出 / 脉冲宽度 t 3
• 上标 4 ： / 10A 量程仅限于脉冲模式，不适用于 DC 模式：10A 量程仅限于脉冲模式，不适用于 DC 模式
• 量程 / 电压测量值：分辨率 / 精度
• 量程 / 电流测量值：分辨率 / 精度
• 脉宽编程分辨率：1μs
输出与驱动
• 最大输出 / 电压：±210V
• 最大输出 / 电流 / 直流：±3.03A
• 最大输出 / 电流 / 脉冲：±10.5A
• 电压输出：电压输出
• 上标 1 ： / 对 DC 输出或脉冲输出（50μs≤t≤tmax(=99.9999ks)）使用通道 1 和 2 时，参考限值表格部分。：对 DC 输出或脉冲输出（50μs≤t≤tmax(=99.9999ks)）使用通道 1 和 2 时，参考限值表格部分。
• 电流输出：电流输出
• 上标 1 ： / 对 DC 输出或脉冲输出（50μs≤t≤tmax(=99.9999ks)）使用通道 1 和 2 时，参考限值表格部分。：对 DC 输出或脉冲输出（50μs≤t≤tmax(=99.9999ks)）使用通道 1 和 2 时，参考限值表格部分。
• 上标 2 ： / 对于 50μs≤t≤1ms 的脉冲，最大基数电流为 500mA ，对于 50μs≤t≤2.5ms 的脉冲或 50μs≤t≤10ms 的脉冲，最大基数电流为 50mA 。：对于 50μs≤t≤1ms 的脉冲，最大基数电流为 500mA ，对于 50μs≤t≤2.5ms 的脉冲或 50μs≤t≤10ms 的脉冲，最大基数电流为 50mA 。
• 电压测量：电压测量
• 电流测量：电流测量
• 脉冲源（脉宽是指 10% 上升沿至 90% 下降沿的时间，基数电平：脉冲低点电平，峰值电平：脉冲高端电平）：脉冲源（脉宽是指 10% 上升沿至 90% 下降沿的时间，基数电平：脉冲低点电平，峰值电平：脉冲高端电平）
• 泄漏电流：≤3.5mA
接口与通信

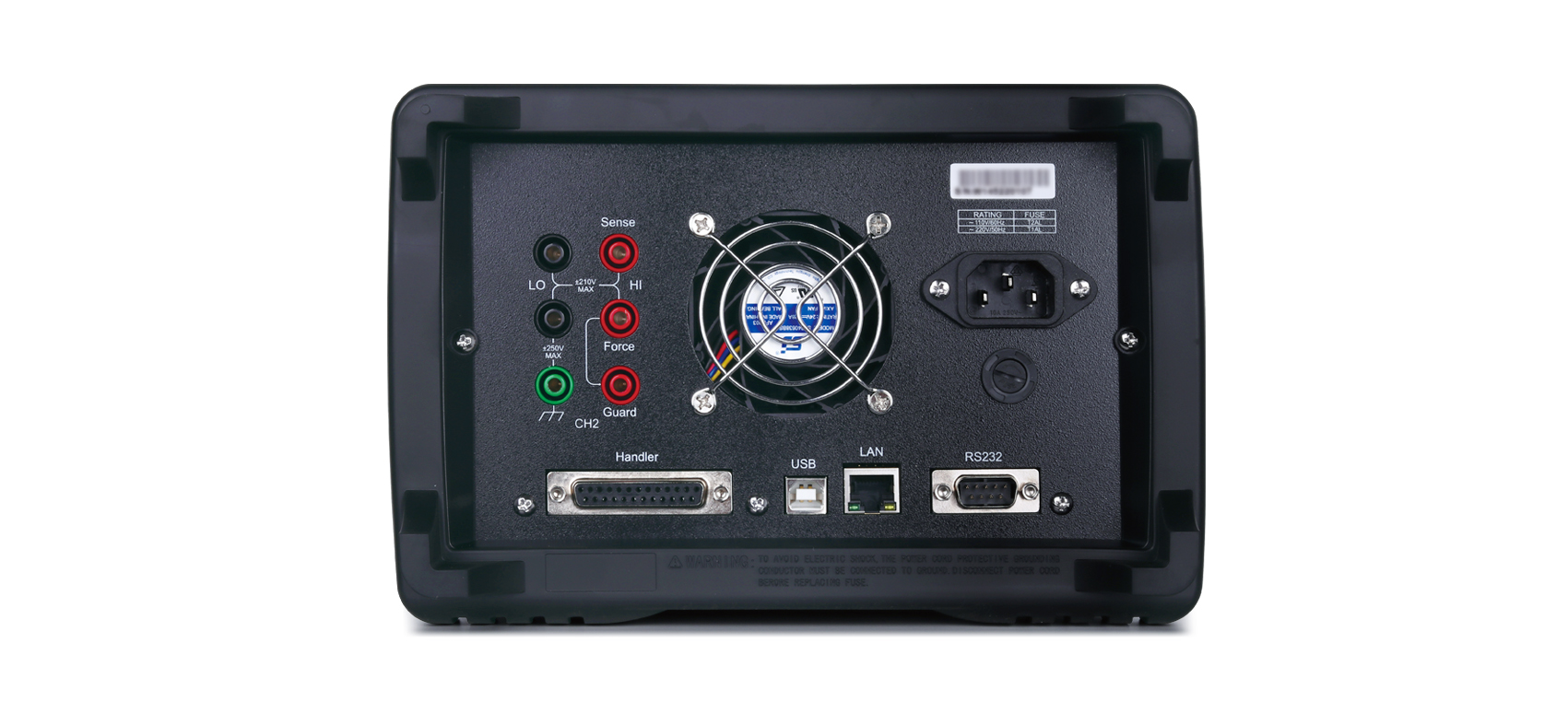

• 接口：RS232C 、 ΜSB HOST 、 ΜSB DEVICE 、 LAN 、 HANDLER
通用规格
• 显示：显示
• 显示器：7 寸电容式触摸彩色 LCD 显示器，分辨率 800×480
• 电源 / 最大位数 / 位数：6 1/2
• 环境和温度：环境和温度
• 操作状态温度：0°C - 55°C
• 操作状态湿度：30% - 80% RH （无凝结）
• 存放状态温度：30°C - +70°C
• 存放状态湿度：10% - 90% RH （无凝结）
• 开机后预热时间：≥60 分钟
• 电源：90 V to 264V,47 Hz to 63Hz, maximum
• 功耗：＜250VA
• 上架尺寸：215mm ◊ 132mm ◊ 490mm
• 外形尺寸：250mm ◊ 154mm ◊ 530mm
• 重量：约 8.5kg （单通道） /10kg （双通道）
其他参数
• 关键指标：关键指标
• 通道数：2
• 测量 / 最大位数 / 位数：4 1/2
• 最小间隔时间：1μs
• 0.2V / 100nV / ±(0.015%+225μV)：0≤|V|≤0.21V / ±3.03A / 50μs≤t≤t max
• 0.2V / 100nV / ±(0.015%+225μV)：0≤|V|≤0.21V / ±3.03A / ±10.5A / 50μs≤t≤1ms
• 2V / 1μV / ±(0.015%+225μV)：0≤|V|≤2.1V / ±3.03A / 50μs≤t≤t max
• 2V / 1μV / ±(0.015%+225μV)：0≤|V|≤2.1V / ±3.03A / ±10.5A / 50μs≤t≤1ms
• 20V / 10μV / ±(0.015%+5mV)：0≤|V|≤6V / ±3.03A / 50μs≤t≤t max
• 20V / 10μV / ±(0.015%+5mV)：0≤|V|≤6V / ±3.03A / ±10.5A / 50μs≤t≤1ms
• 20V / 10μV / ±(0.015%+5mV)：0≤|V|≤21V / ±1.515A / 50μs≤t≤t max
• 200V / 100μV / ±(0.015%+50mV)：0≤|V|≤6V / ±3.03A / 50μs≤t≤t max
• 200V / 100μV / ±(0.015%+50mV)：0≤|V|≤6V / ±3.03A / ±10.5A / 50μs≤t≤1ms
• 200V / 100μV / ±(0.015%+50mV)：0≤|V|≤21V / ±1.515A / 50μs≤t≤t max
• 200V / 100μV / ±(0.015%+50mV)：0≤|V|≤180V / — / ±1.05A / 50μs≤t≤10ms
• 200V / 100μV / ±(0.015%+50mV)：0≤|V|≤200V / — / ±1.515A / 50μs≤t≤2.5ms
• 200V / 100μV / ±(0.015%+50mV)：0≤|V|≤210V / ±105mA / 50μs≤t≤t max
• 上标 2 ： / 对于 50μs≤t≤t max 的脉冲，最大占空比为 99.9999%：对于 50μs≤t≤t max 的脉冲，最大占空比为 99.9999%
• 对于 50μs≤t≤1ms 的脉冲、 50μs≤t≤2.5ms 的脉冲或 50μs≤t≤10ms 的脉冲，最大占空比为 2.5% 。：对于 50μs≤t≤1ms 的脉冲、 50μs≤t≤2.5ms 的脉冲或 50μs≤t≤10ms 的脉冲，最大占空比为 2.5% 。
• 10nA / 10fA / ±(0.10%+50pA)：0≤|I|≤10.5nA / ±210V / 50μs≤t≤t max
• 100nA / 100fA / ±(0.06%+100pA)：0≤|I|≤105nA / ±210V / 50μs≤t≤t max
• 1μA / 1pA / ±(0.025%+500pA)：0≤|I|≤1.05μA / ±210V / 50μs≤t≤t max
• 10μA / 10pA / ±(0.025%+1.5nA)：0≤|I|≤10.5μA / ±210V / 50μs≤t≤t max
• 100μA / 100pA / ±(0.02%+25nA)：0≤|I|≤105μA / ±210V / 50μs≤t≤t max
• 1mA / 1nA / ±(0.02%+200nA)：0≤|I|≤1.05mA / ±210V / 50μs≤t≤t max
• 10mA / 10nA / ±(0.02%+2.5μA)：0≤|I|≤10.5mA / ±210V / 50μs≤t≤t max
• 100mA / 100nA / ±(0.02%+20μA)：0≤|I|≤105mA / ±210V / 50μs≤t≤t max
• 1A / 1μA / ±(0.03%+1.5mA)：0≤|I|≤105mA / ±210V / 50μs≤t≤t max
• 1A / 1μA / ±(0.03%+1.5mA)：105mA≤|I|≤1.05A / ±21V / 50μs≤t≤t max
• 1A / 1μA / ±(0.03%+1.5mA)：0≤|I|≤1.05A / — / ±200V / 50μs≤t≤2.5ms
• 1A / 1μA / ±(0.03%+1.5mA)：0≤|I|≤1.05A / — / ±180V / 50μs≤t≤10ms
• 1.5A / 1μA / ±(0.05%+3.5mA)：0≤|I|≤105mA / ±210V / 50μs≤t≤t max
• 1.5A / 1μA / ±(0.05%+3.5mA)：105mA≤|I|≤1.515A / ±21V / 50μs≤t≤t max
• 1.5A / 1μA / ±(0.05%+3.5mA)：0≤|I|≤1.515A / — / ±200V / 50μs≤t≤2.5ms
• 1.5A / 1μA / ±(0.05%+3.5mA)：0≤|I|≤1.05A / — / ±180V / 50μs≤t≤10ms
• 3A / 10μA / ±(0.4%+7mA)：0≤|I|≤105mA / ±210V / 50μs≤t≤t max
• 3A / 10μA / ±(0.4%+7mA)：105mA≤|I|≤1.515A / ±21V / 50μs≤t≤t max
• 3A / 10μA / ±(0.4%+7mA)：1.515A≤|I|≤3.03A / ±6V / 50μs≤t≤t max
• 10A 4 / 10μA / ±(0.4%+25mA) 5：0≤|I|≤10.5A / — / ±6V / 50μs≤t≤1ms
• 10A 4 / 10μA / ±(0.4%+25mA) 5：0≤|I|≤1.515A / — / ±200V / 50μs≤t≤2.5ms
• 10A 4 / 10μA / ±(0.4%+25mA) 5：0≤|I|≤1.05A / — / ±180V / 50μs≤t≤10ms
• 上标 3 ： / 对于 50μs≤t≤tmax 的脉冲，最大占空比为 99.9999% ，对于 50μs≤t≤1ms 的脉冲、 50μs≤t≤2.5ms 的脉冲或 50μs≤t≤10ms 的脉冲，最大占空比为 2.5% 。：对于 50μs≤t≤tmax 的脉冲，最大占空比为 99.9999% ，对于 50μs≤t≤1ms 的脉冲、 50μs≤t≤2.5ms 的脉冲或 50μs≤t≤10ms 的脉冲，最大占空比为 2.5% 。
• 上标 5 ： / 测量速度为 0.01PLC：测量速度为 0.01PLC
• 0.2V / 0≤|V|≤0.212V：10μV /
• 2V / 0≤|V|≤2.12V：100μV /
• 20V / 0≤|V|≤21.2V：1mV /
• 200V / 0≤|V|≤212V：10mV /
• 10nA / 0≤|I|≤10.6nA：1pA /
• 100nA / 0≤|I|≤106nA：10pA /
• 1μA / 0≤|I|≤1.06μA：100pA /
• 10μA / 0≤|I|≤10.6μA：1nA /
• 100μA / 0≤|I|≤106μA：10nA /
• 1mA / 0≤|I|≤1.06mA：100nA /
• 10mA / 0≤|I|≤10.6mA：1μA /
• 100mA / 0≤|I|≤106mA：10μA /
• 1A / 0≤|I|≤1.06A：100μA /
• 1.5A / 0≤|I|≤1.53A：100μA /
• 3A / 0≤|I|≤3.06A：1mA /
• 10A 1 / 0≤|I|≤10.6A：1mA /
• 上标 1 ： / 适用于脉冲模式，不适用于 DC 模式。：适用于脉冲模式，不适用于 DC 模式。
• 最小可编程脉冲宽度：50μs
• 环境：适合室内设备使用
• 操作状态海拔：0-2000 米（6561 英尺）
• 存放状态海拔：0-4600 米（15092 英尺）
• 一般指标：一般指标
• 安全：I 类安全
• EMC 标准：IEC61326-1/EN61326-1
• AS/NZS：CISPR 11
• 绝缘电阻：在参比工作条件下，电源端子与外壳之间的绝缘电阻不小于 50MΩ ； 在湿热运输条件下，电源端子与外壳之间的绝缘电阻不小于 2MΩ 。
• 绝缘强度：在参比工作条件下，电源端子与外壳之间能承受额定电压为 1.5kV ，频率为 50Hz 的交流电压 1 分钟，无击穿及飞弧现象。
• 安全认证：CE 、 cCSAμs 、 C-Tick
注：以上指标摘自 同惠电子 官网公开产品资料，未特别说明均为典型值；指标可能随硬件与软件版本变化，恕不另行通知。
