同惠电子 · 常州同惠电子股份有限公司

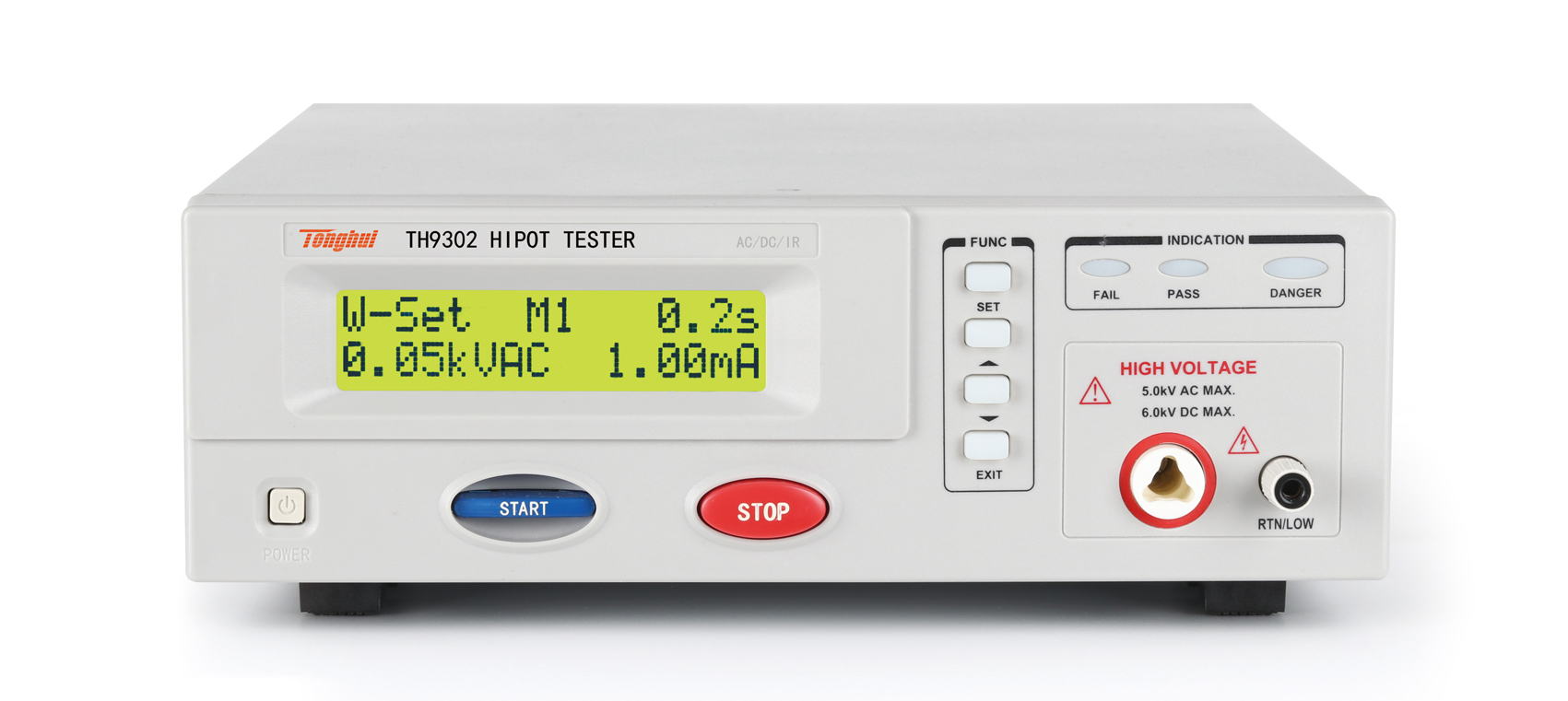

TH9302 程控交直流耐压绝缘测试仪
电压范围 0.10kV—5.00kV · 电压波形 正弦波 · 失真度 <3％
产品简介
TH9302 系列交直流耐压绝缘测试仪是同惠电子最新研发的一款具有高性价比、操作简单的仪器。
核心参数
• 电压输出 / AC / 电压范围：0.10kV—5.00kV
• 电压输出 / AC / 电压波形：正弦波
• 电压输出 / AC / 失真度：<3％
• 电压输出 / AC / 工作频率：50、60Hz可选
• 电压输出 / AC / 频率精度：±1%
• 电压输出 / AC / 输出功率：60VA（5.00kV12mA）
• 电压输出 / AC / 电压调整率：±（2.0%+50V)（额定功率）
• 电压输出 / DC / 电压范围：0.10kV—6.00kV / ------
• 电压输出 / DC / 信号源频率：600Hz / ------
功能与特点
仪器的原理结构：电流模块是一个DA基准、可控正弦发生器、AB类功放，输出电流闭环控制 DA 基准：保证输出电压幅值可控可控正弦发生器：在交流输出时可以设定工作在50Hz、60Hz，不再受线电压限制线性功放：电压波形的失真度小，控制简单，抗冲击能力强可靠性高
全系列均配备HANDLER、RS-232C接口，适应多种不同的需要高安全性和可靠性的自动测试系统

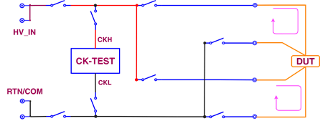

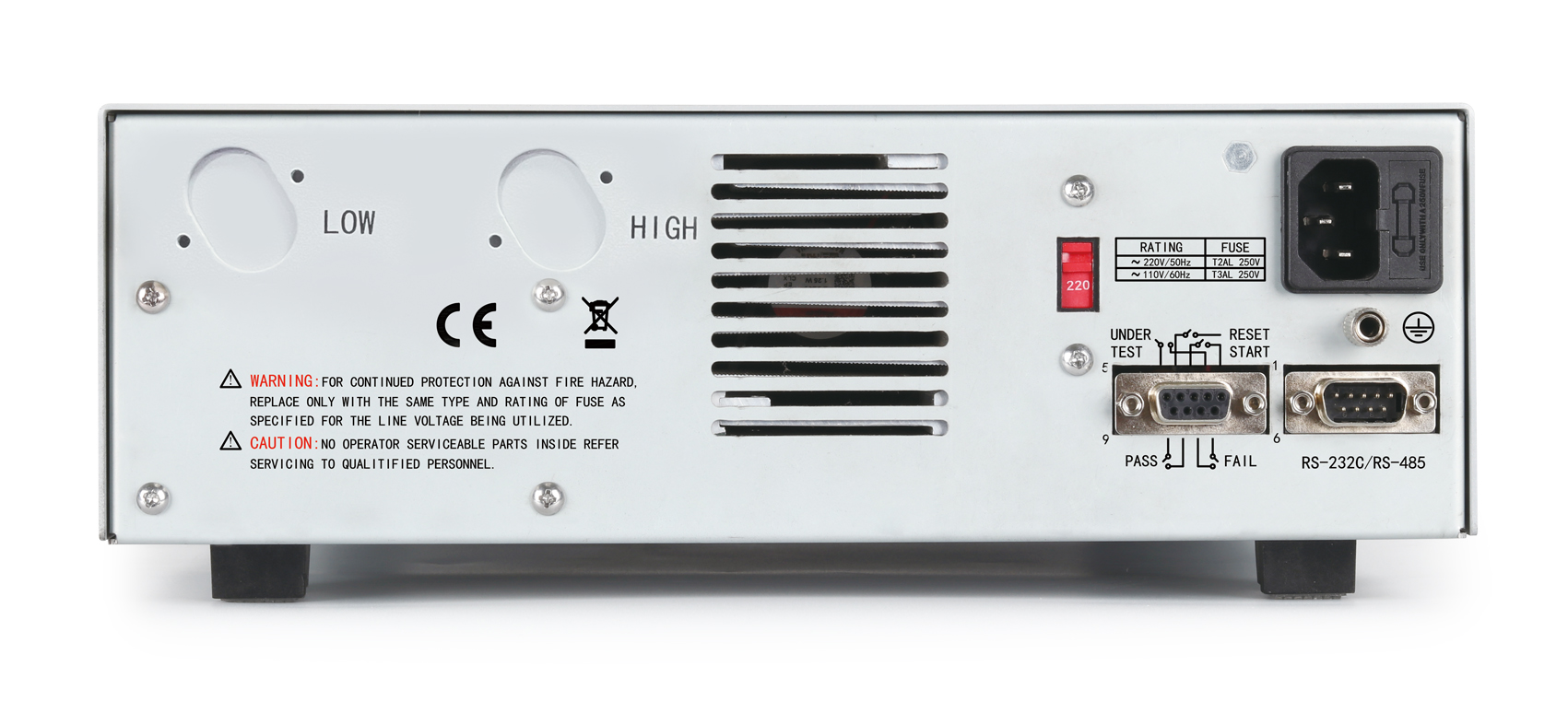

A. 后置输出孔，支持接触检查（CK）
针对高强度测试中，由于测试引线内部断裂、测试工装接触不良等造成测试耐压、绝缘误判未合格的情况， TH9302C/TH9302D 两个型号在仪器后面板增加了带 CK 功能的高压测试端，保障了仪器测试结果的有效性和正确性，可以避免由于测试附件和工装给客户带来的误判损失。
图：针对高强度测试中，由于测试引线内部断裂、测试工装接触不良等造成测试耐压、绝缘误判未合格的情况， TH9302
B. 光耦隔离继电器输出HANDLER，直接连接PLC，无需转换电路
典型应用
• 自动化测试系统
• 家用电器
• 变压器、电机
• 电气设备
资源下载
• 详细指标：全部技术指标已单独整理，详见 TH9302 程控交直流耐压绝缘测试仪 详细指标页
onetest仪器资源库 · 同惠电子 TH9302 程控交直流耐压绝缘测试仪
同惠电子 · 常州同惠电子股份有限公司
TH9302 程控交直流耐压绝缘测试仪 · 详细指标
电压范围 0.10kV—5.00kV · 电压波形 正弦波 · 失真度 <3％
产品简介
TH9302 系列交直流耐压绝缘测试仪是同惠电子最新研发的一款具有高性价比、操作简单的仪器。
全系列均配备HANDLER、RS-232C接口，适应多种不同的需要高安全性和可靠性的自动测试系统
本页按官方规格资料分组收录 TH9302 程控交直流耐压绝缘测试仪 的全部关键技术指标；产品定位、特性与应用场景请见 TH9302 产品介绍页。
技术指标
频率与时钟
• 电压输出 / AC / 工作频率：50、60Hz可选
• 电压输出 / AC / 频率精度：±1%
• 电压输出 / DC / 信号源频率：600Hz / ------
测量范围与精度
• 电压输出 / AC / 电压范围：0.10kV—5.00kV
• 电压输出 / DC / 电压范围：0.10kV—6.00kV / ------
• 电压输出 / 电压分辨率：10V
• 电压输出 / 电压精度：±(2.0%设定+20V)
• 电流测试 / AC / 电流范围：0.01mA–10mA
• 电流测试 / AC / 电流分辨率：0.01mA
• 电流测试 / AC / 电流精度：±(2%读数+2个字)
• 电流测试 / DC / 电流范围：1mA–5.00mA / ------
• 电流测试 / DC / 电流精度：±(2.0%读数+2个字) / ------
• 电压分辨率：10V / ------
• 电压精度：±(2.0%读数+10V) / ------
• 电阻测量范围：0.02MΩ–10GΩ / ------
• 电阻显示量程 (1000V)：5mA / 0.2MΩ-1MΩ / ------
• 电阻显示量程 (1000V)：1mA / 1MΩ-10MΩ / ------
• 电阻显示量程 (1000V)：100uA / 10MΩ-100MΩ / ------
• 电阻显示量程 (1000V)：10uA / 100MΩ-1GΩ / ------
• 电阻显示量程 (1000V)：1uA / 1GΩ-10GΩ / ------
• 电阻测量准确度：≥500V 1MΩ–1GΩ±(5%读数+5个字) 1GΩ–10GΩ±(10%读数+5个字) <500V 0.1MΩ–1GΩ±(10%读数+5个字) 1GΩ–10GΩ仅供参考无精度要求。 / ------
• 电流测量准确度：±(2%读数+2个字) / ------
• 测量范围 / AC：1mA–20mA
• 测量范围 / DC：1mA–20mA / ------
• 时间准确度：±（0.2%设定值±0.1s）
• 电流超量程判断：硬件快速判断绝缘崩溃，比电压采样更快捷安全，减少对产品的冲击损伤
输出与驱动
• 电压输出 / AC / 电压波形：正弦波
• 电压输出 / AC / 失真度：<3％
• 电压输出 / AC / 输出功率：60VA（5.00kV12mA）
• 电压输出 / AC / 电压调整率：±（2.0%+50V)（额定功率）
• 电压输出 / DC / 输出功率：25VA（5.00kV5mA） / ------
• 电压输出 / DC / 电压调整率：±（2.0%+100V)（额定功率） / ------
• 电压输出 / 电压产生方式：DDS信号源加AB类功放
• 电流测试 / AC / 短路电流（瞬间）：>20mA(设定输出电压>500V)
• 电流测试 / AC / 实际电流：OFF-0.01mA-10mA
• 电流测试 / 放电功能：测试结束后自动放电DCW） / ------
• 输出电压：0.1kV–1.00kV / ------
• 最大输出电流：5mA / ------
• 输出瞬间短路电流：>10mA(设定输出电压>500V) / ------
• 电流上限设置I 上 / AC：0.01mA–10mA
• 电流上限设置I 上 / DC：1uA–5mA / ------
• 电流下限设置I 下 (LOWEROFF) / AC：0.01mA–10mA
• 电流下限设置I 下 (LOWEROFF) / DC：1uA–5mA / ------
• 判别输出：PASS/FAILLCD及LED分别显示,声音报警
• 后面板输出孔：------ / 有
• 电压上升时间：0.1s–999.9s
接口与通信
• 存储与接口：存储与接口
• USB接口：无
• 控制接口：HANDLER
• 通讯接口：RS232C，RS485
通用规格
• 文件编程和存储：可编程9个测试文件
• 工作温度、湿度：0℃－40℃,≤80%RH
• 电源：100V-121V，198V-242V47.5-63Hz
• 功耗：≤300VA
• 重量：约12kg
其他参数
• 耐压测试：耐压测试
• 绝缘电阻测试：绝缘电阻测试
• 负载调整率：≤1％（额定功率） / ------
• 电弧侦测：电弧侦测
• 比较器：比较器
• 判别方式：窗口比较方式（条件I 下 <I 上）
• 判别方式：I 下 ON：当I 下 <Ix<I 上 ，PASS；
• 判别方式：当Ix≤I 下 或Ix≥I 上 ，FAIL
• 判别方式：I 下 OFF：当Ix<I 上 ，PASS；
• 判别方式：当Ix≥I 上 ，FAIL
• 判别方式：绝缘电阻判别方式同上
• 电阻上限设置：OFF，1MΩ-10GΩ / ------
• 电阻下限设置：0.1MΩ–10GΩ / ------
• 其他功能：其他功能
• 接触检查：------ / 支持
• 参数设定：参数设定
• 测试时间设定：0.3s–999.9s（在TIMERON时）
• 测量功能：测量功能
• 键盘锁：防止意外修改测试条件，或禁止测试条件被修改
• ARC电弧侦测：采样电流的突变信号，判断回路潜在的隐患及大概的规模
• 高压指示：窗口指示和LED灯指示
• 开机参数保存：设定参数保存为默认参数，下次开机可以自动恢复
• 一般技术指标：一般技术指标
• 外形体积：280mm×89mm×402mm
注：以上指标摘自 同惠电子 官网公开产品资料，未特别说明均为典型值；指标可能随硬件与软件版本变化，恕不另行通知。
