    EXFO · EXFO Inc.

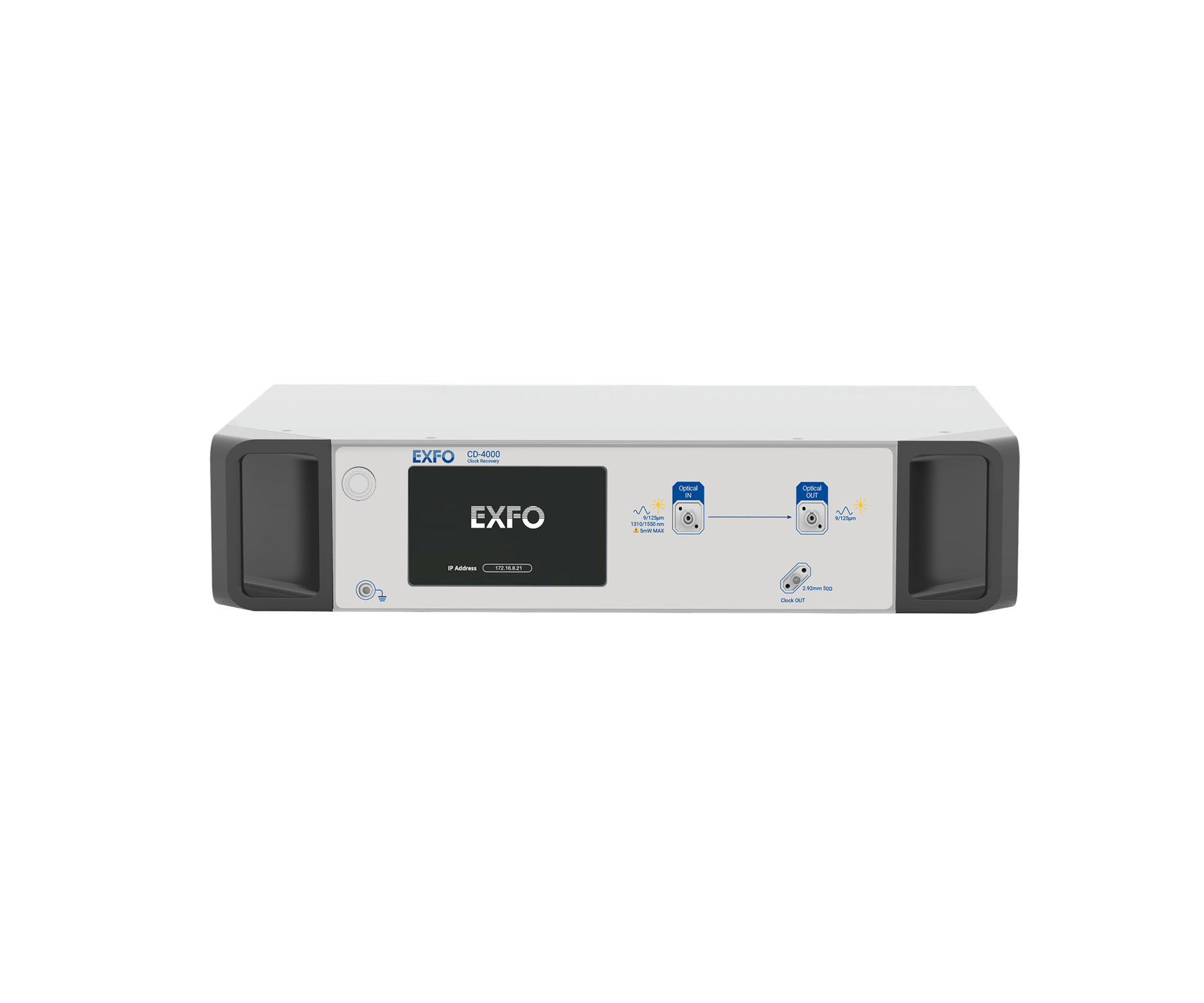

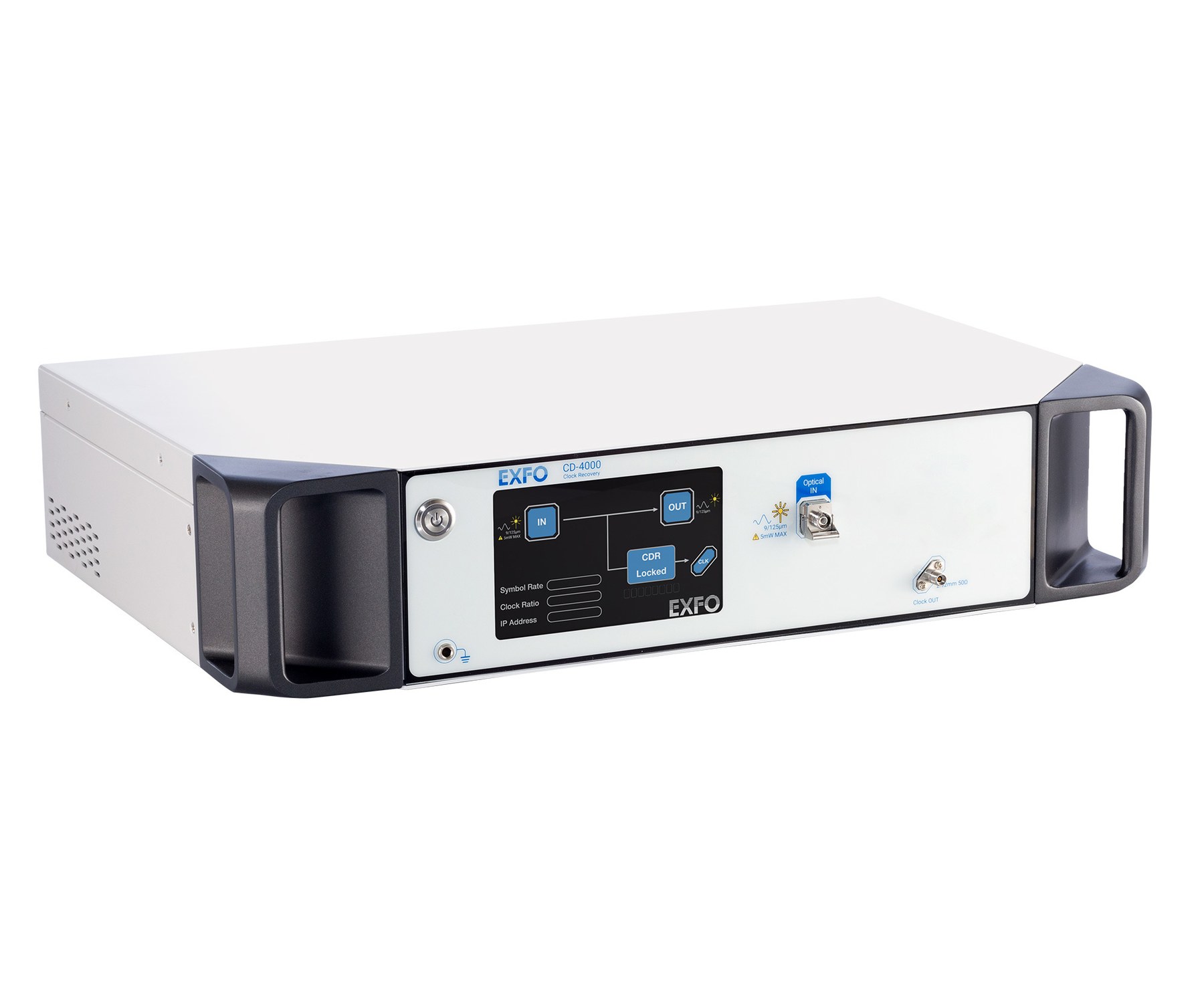

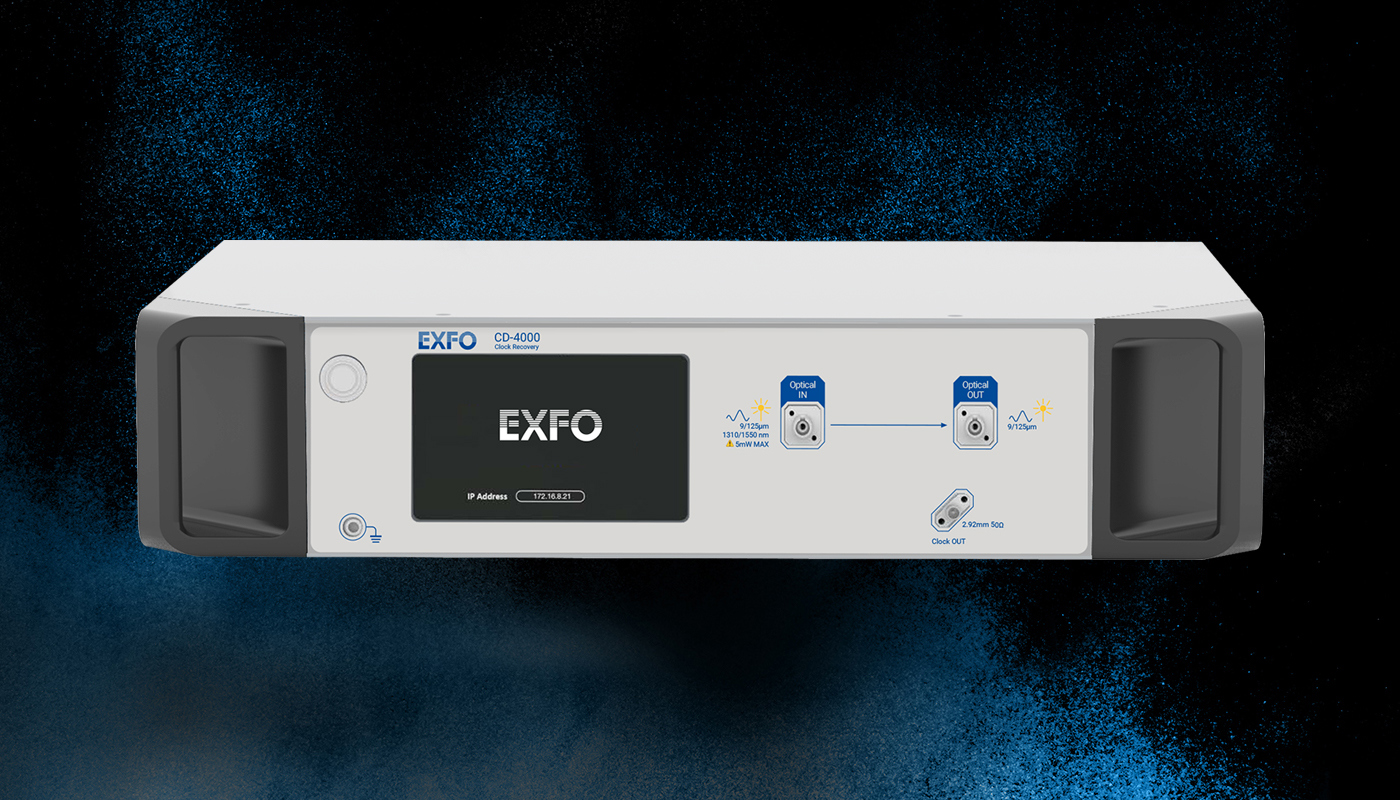

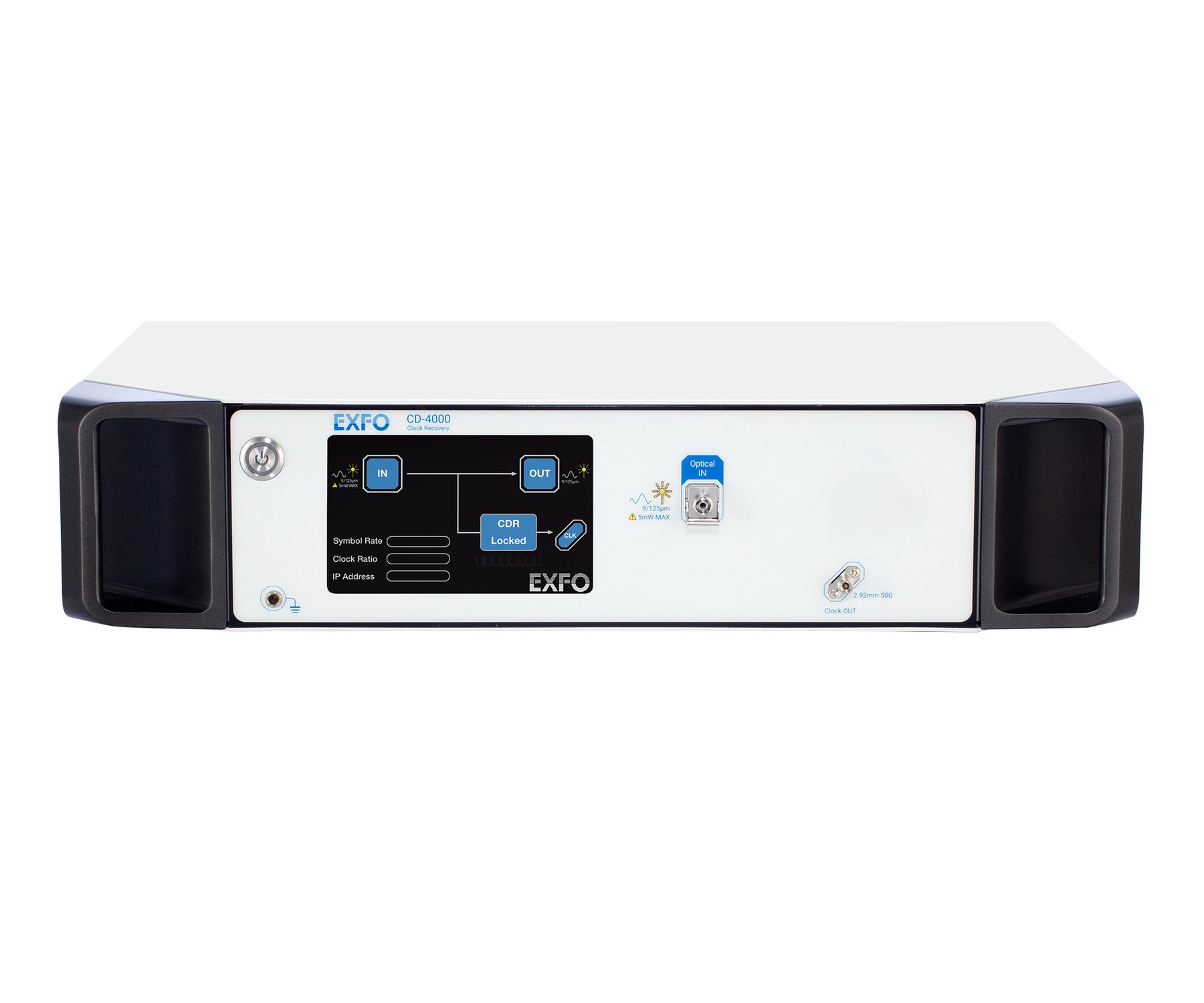

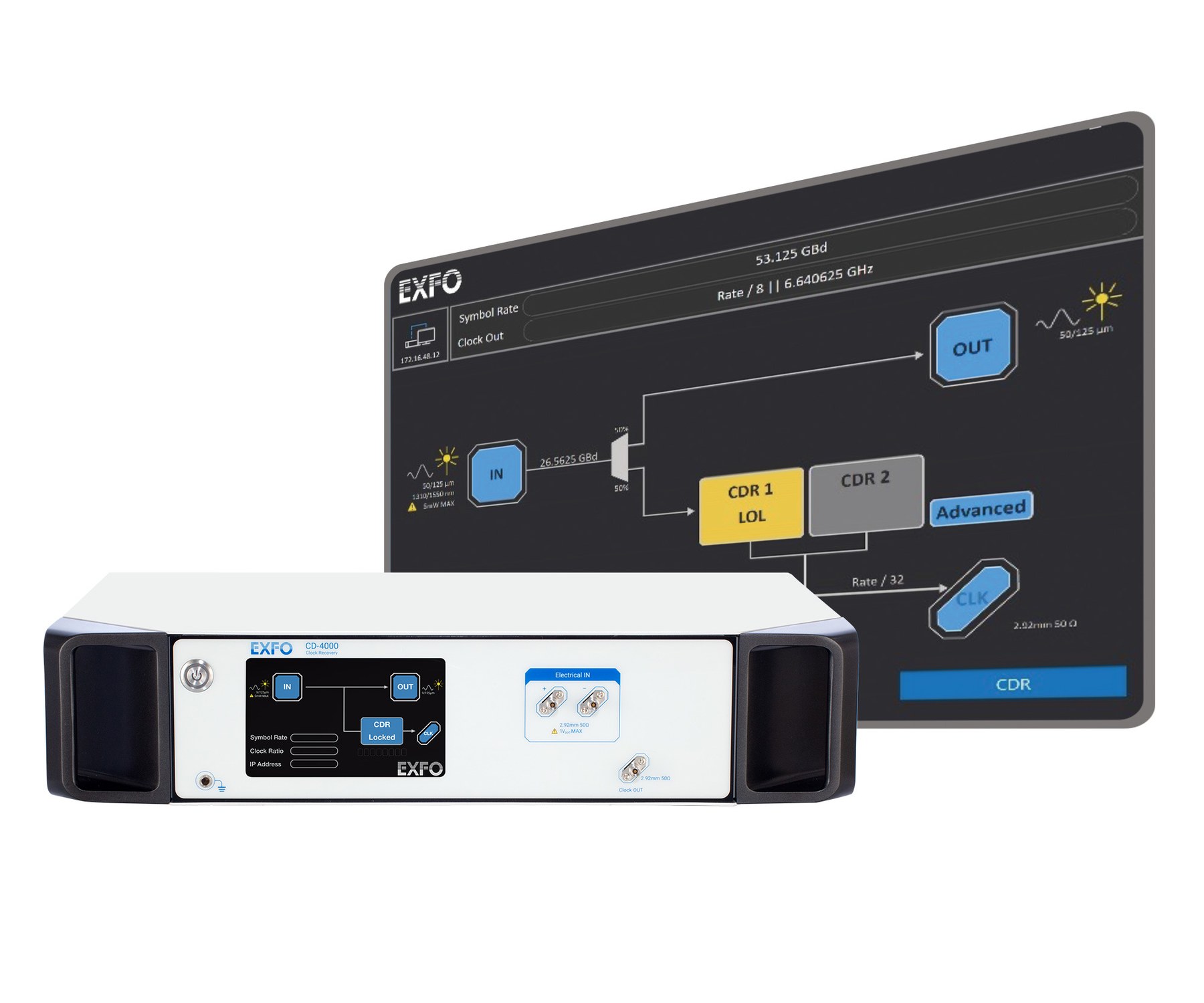

    CD-4000 支持26/53 GBd波特率的光/电CDR单元
    连接器类型 Singlemode: FC/PC (9/125 … · 重量 ≤10 kg (22 lb) · 尺寸 103 mm x 442 mm x 300 mm …
    产品简介
    高效的时钟数据恢复解决方案，适用于生产线。
    核心参数
    • 连接器类型：Singlemode: FC/PC (9/125 µm). Multimode: FC/PC (50/125 µm).
    • 重量：≤10 kg (22 lb)
    • 尺寸（高×宽×深）：103 mm x 442 mm x 300 mm (4.1 in x 17.4 in x 11.8 in)
    • 调制：NRZ and PAM4 (singlemode and multimode)
    • Symbol rate（GBd）：25, 25.78125, 26.5625, 28.05, 28.125, 28.9, 53.125, 57.8 (singlemode and multimode) GBd
    • 波长（nm）：Singlemode: 1250 - 1650; 1260 - 1650 (with built-in splitter). Multimode: 850 - 1350. nm
    • 回波损耗（dB）：Singlemode: –30 (at 1310/1550 nm). Multimode: –30 (at 850 nm).
    • Input sensitivity（dBm）：Singlemode: –5 (at 1310/1550 nm). Multimode: –5 (at 850 nm).
    功能与特点
    • 支持NRZ和PAM4调制信号
    • 支持单模和多模接口
    • 光电模块集成分光器
    • 随机抖动超低
    • 自动锁定
    典型应用
    CD-4000 支持26/53 GBd波特率的光/电CDR单元
    资源下载
    • 详细指标：全部技术指标已单独整理，详见 CD-4000 支持26/53 GBd波特率的光/电CDR单元 详细指标页
    onetest仪器资源库 · EXFO CD-4000 支持26/53 GBd波特率的光/电CDR单元





    EXFO · EXFO Inc.
    CD-4000 支持26/53 GBd波特率的光/电CDR单元 · 详细指标
    连接器类型 Singlemode: FC/PC (9/125 … · 重量 ≤10 kg (22 lb) · 尺寸 103 mm x 442 mm x 300 mm …
    产品简介
    高效的时钟数据恢复解决方案，适用于生产线。
    本页按官方规格资料分组收录 CD-4000 支持26/53 GBd波特率的光/电CDR单元 的全部关键技术指标；产品定位、特性与应用场景请见 CD-4000 产品介绍页。
    技术指标
    技术规格
    OPTICAL SPECIFICATIONS
    Optical singlemode CDR / Optical multimode CDR
    • 调制：NRZ and PAM4 (singlemode and multimode)
    • Symbol rate（GBd）：25, 25.78125, 26.5625, 28.05, 28.125, 28.9, 53.125, 57.8 (singlemode and multimode) GBd
    • 波长（nm）：Singlemode: 1250 - 1650; 1260 - 1650 (with built-in splitter). Multimode: 850 - 1350. nm
    • 回波损耗（dB）：Singlemode: –30 (at 1310/1550 nm). Multimode: –30 (at 850 nm).
    • Input sensitivity（dBm）：Singlemode: –5 (at 1310/1550 nm). Multimode: –5 (at 850 nm).
    • Damage power：5 mW (singlemode), 5 mW (multimode)
    • 连接器类型：Singlemode: FC/PC (9/125 µm). Multimode: FC/PC (50/125 µm).
    • Loop bandwidth（MHz）：20 (singlemode and multimode) MHz
    • Clock output ratio：/8 for 53.125 GBd 至 57.8 GBd; /4 for 25 GBd 至 28.9 GBd (singlemode and multimode)
    • Recovered clock random jitter（fs）：< 290 (0 dBm, PRBS16Q at 53 GBd) (singlemode and multimode)
    • Clock output amplitude（mV）：400 (singlemode and multimode) mV
    ELECTRICAL SPECIFICATIONS
    • 调制：NRZ and PAM4
    • Symbol rate（GBd）：25, 25.78125, 26.5625, 28.05, 28.125, 28.9, 53.125, 57.8 GBd
    • 带宽（GHz）：25.6 - 31.9 GHz
    • 回波损耗（dB）：–30 dB
    • Input amplitude（mVppd）：350 - 550
    • 连接器类型：2.92 mm (K)
    • Loop bandwidth（MHz）：20 MHz
    • Clock output ratio：/8 for 53.125 GBd 至 57.8 GBd; /4 for 25 GBd 至 28.9 GBd
    • Recovered clock random jitter（fs）：<50 fs
    OPTICAL SPECIFICATIONS – 10G CDR
    • 调制：NRZ
    • Symbol rate：155 Mbit/s 至 11.3 Gbit/s
    • 波长（nm）：1260 - 1610 nm
    • Input sensitivity（dBm）：–12 dBm
    • Damage power（dBm）：5 dBm
    • Optical split ratio（nominal）：70 (output) / 30 (CDR)
    • 连接器类型：FC/PC (9/125 µm)
    • Clock output ratio：/8
    • Clock output amplitude（mV）：540 mV
    All specifications are typical at 23 °C ± 2 °C unless otherwise specified.
    通用规格
    GENERAL SPECIFICATIONS
    • 尺寸（高×宽×深）：103 mm x 442 mm x 300 mm (4.1 in x 17.4 in x 11.8 in)
    • 重量：≤10 kg (22 lb)
    • 温度（operating）：5 ℃ 至 40 ℃ (41 ℉ 至 104 ℉)
    • 温度（storage）：–20 ℃ 至 70 ℃ (–4 ℉ 至 158 ℉)
    • 相对湿度：20% 至 80%
    • 功率（a）：100/120 Vac (50/60/400 Hz); 220/240 Vac (50/60 Hz); 60 W typical/80 W max.
    • Access interface：Gigabit Ethernet (RJ45 port)
    GENERAL SPECIFICATIONS – 10G CDR
    • 尺寸（高×宽×深）：51 mm x 125 mm x 172 mm (2.0 in x 4.9 in x 6.8 in)
    • 重量：≤ 1 kg (2.2 lb)
    • 温度（operating）：5 ℃ 至 40 ℃ (41 ℉ 至 104 ℉)
    • 温度（storage）：–20 ℃ 至 70 ℃ (–4 ℉ 至 158 ℉)
    • 相对湿度：20% 至 80%
    • 功率：100 V 至 240 V, 50/60 Hz
    • Access interface：n/a
    a. Operate with supply voltage fluctuations up to ±10 % of the nominal voltage.
    注：以上指标摘自 EXFO 官网公开产品规格资料，未特别说明均为典型值；指标可能随硬件与软件版本变化，恕不另行通知。官方规格书中以字母标注的脚注（测试条件）未在本页展开，完整条件请以原规格书为准。
