    类似产品

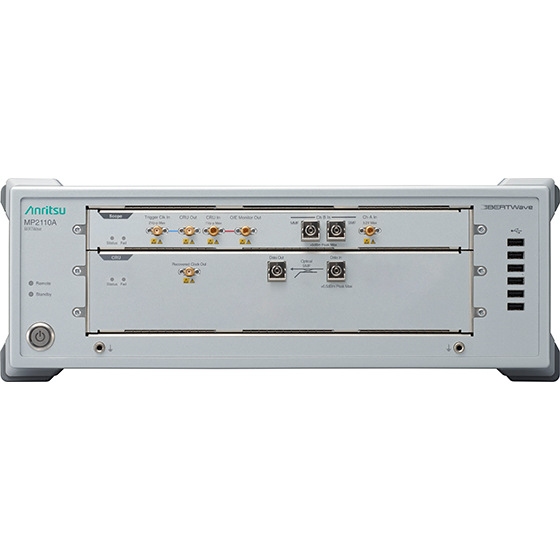

    MP2110A 采样示波器与误码仪一体机（25/35/60GHz，仪器形态 采样示波器与误码率测试仪一体化，电通道数 1 通道/ 2 通道）。集4通道采样示波器与BERT于一体，光通道带宽25GHz至60GHz、电通道3dB带宽40GHz，覆盖0.1Gbaud至120Gbaud，用于10G至1.6T光模块的产线检测分析。
    800G四通道风冷一体机(BT4856E-F)是一款集成误码仪、MCB板的综合测试系统,该一体机可同时对4个光模块进行误码测试，采用涡轮风扇对光模块进行散热，支持硬件FEC功能，每个通道均支持NRZ/PAM4信号下的多种速率，并有多种码型可选；支持MCB板模组快速更换，
    800G四通道一体机(BT4856E-L)是一款集成误码仪、MCB板、TEC温控单元的误码综合测试系统,该一体机可同时对4个高速线缆模块或光模块进行误码测试，支持硬件FEC功能，每个通道均支持NRZ/PAM4信号下的多种速率，并有多种码型可选；支持MCB板和TEC模组快速更换，
    1 2

    同厂商产品

    MA-4000 光模块量产测试一体机|EXFO (在产)

    All-in-onesolutiontotransceivermassproductionwithintegrationofbiterrorratetester,modulecomplianceboard(MCB)andpowersupply
    参考价格 ：

    厂家：EXFO （收录127个产品）

    产地：加拿大

    点击访问厂家官网

    产品描述
    详细指标
    软件和手册|白皮书
    购买渠道
    选件
    问大家
    视频
    测评
    口碑
    系统与解决方案

    EXFO · EXFO Inc.

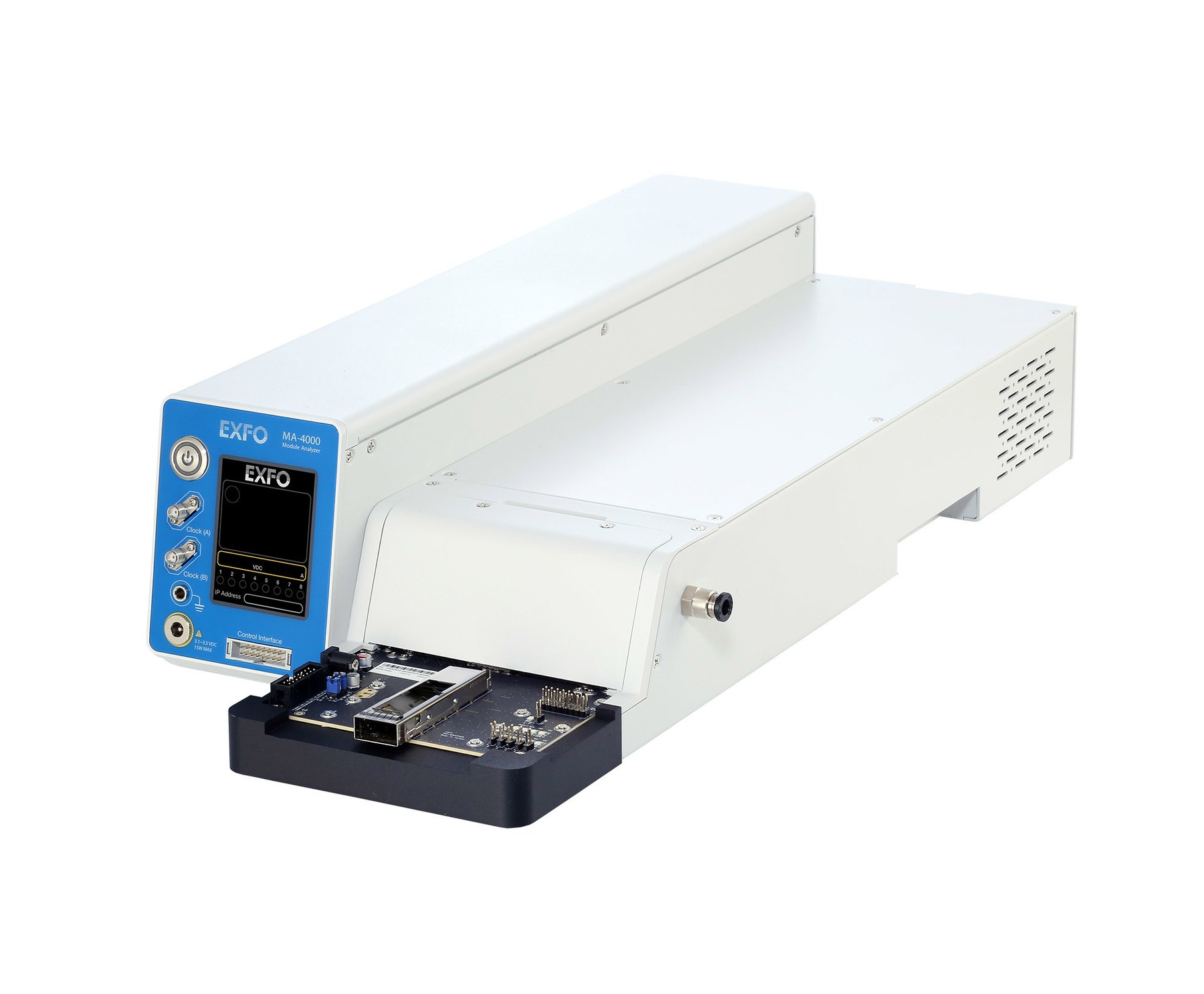

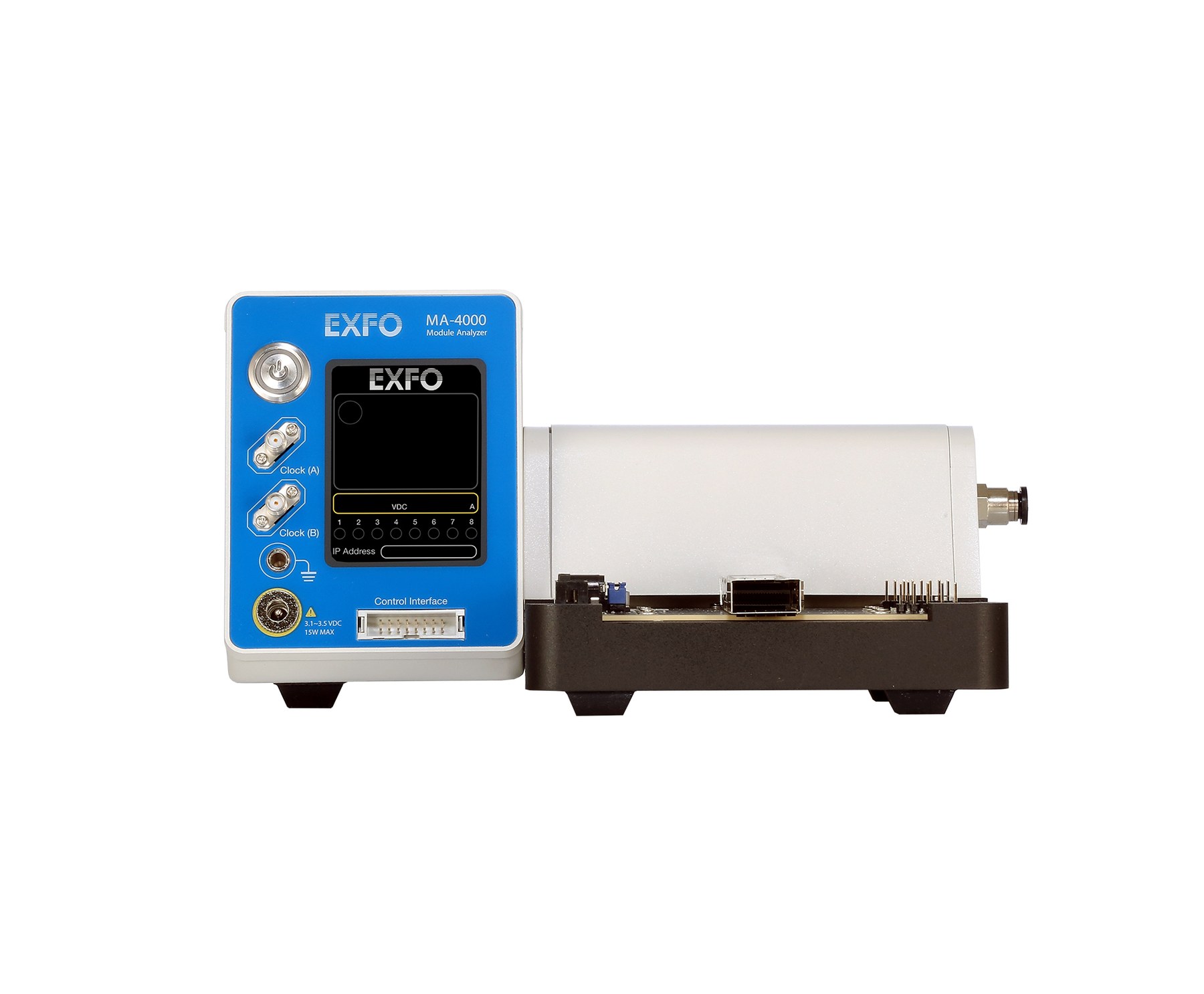

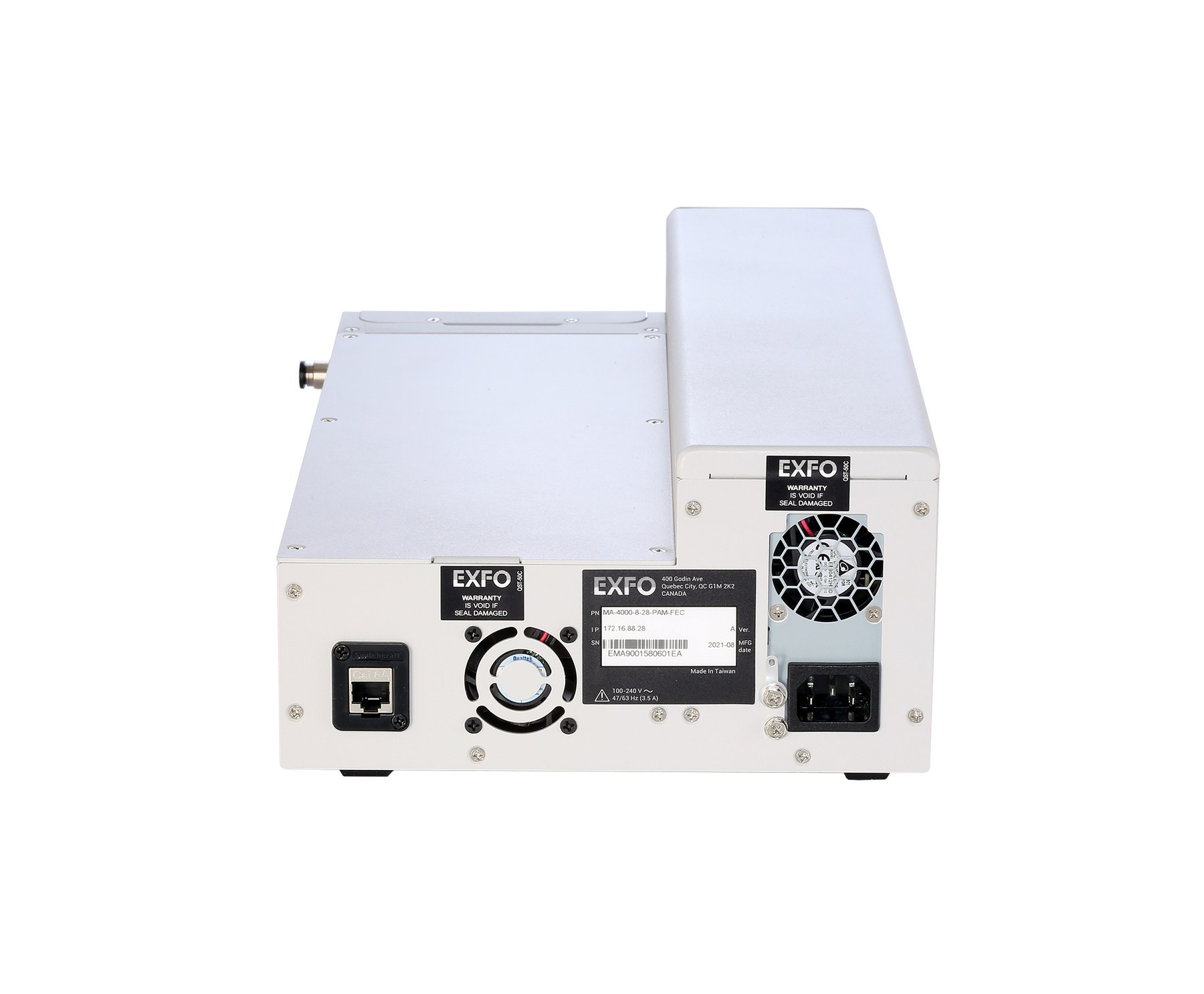

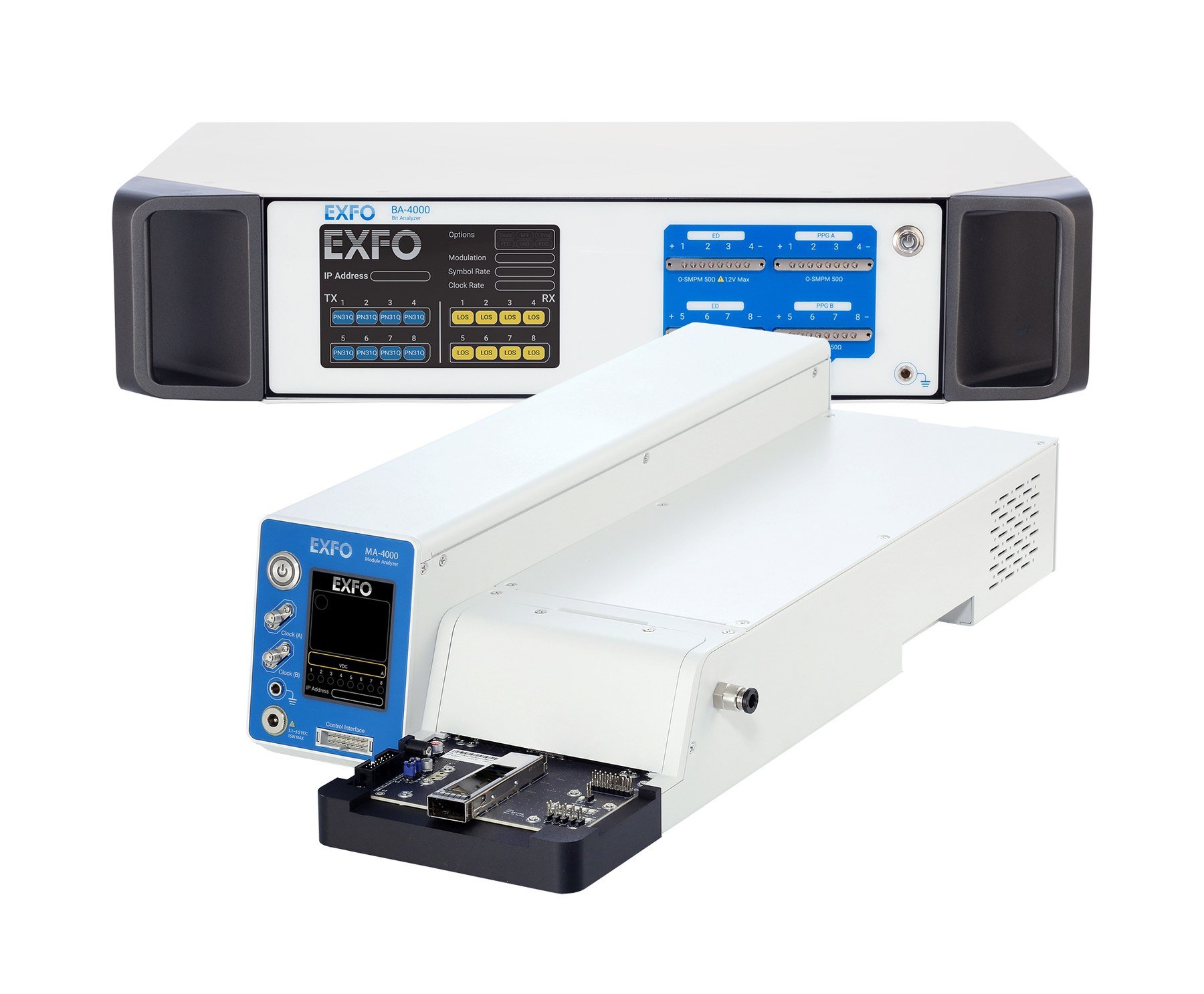

    MA-4000 光模块量产测试一体机
    通道数量 8 · 重量 ≤10 kg (22 lb) · 尺寸 114 mm x 220 mm x 517 mm …
    产品简介
    All-in-one solution to transceiver mass production with integration of bit error rate tester, module compliance board (MCB) and power supply
    核心参数
    • 通道数量：8
    • 重量：≤10 kg (22 lb)
    • 尺寸（高×宽×深）：114 mm x 220 mm x 517 mm (4.5 in x 8.7 in x 20.4 in)
    • Data rate adjustment（ppm）：0 至 ±300
    • 调制：NRZ/PAM4
    • Maximum amplitude（mVppd）：1500
    • Rise time / Fall time（ps）：15/15 (20% 至 80%)
    • PAM4 eye width（ps）：17 (zero hit) ps
    功能与特点
    • 8 channels, 10-28 GBd supporting PAM4 and NRZ
    • Integrated MCB (no RF cable required)
    • High flexibility supporting the most popular transceivers. Daughter cards available: QSFP-DD, OSFP, QSFP28, SFP28, SFP-DD
    • Future-proof design with replaceable MCB
    • I²C control function supported

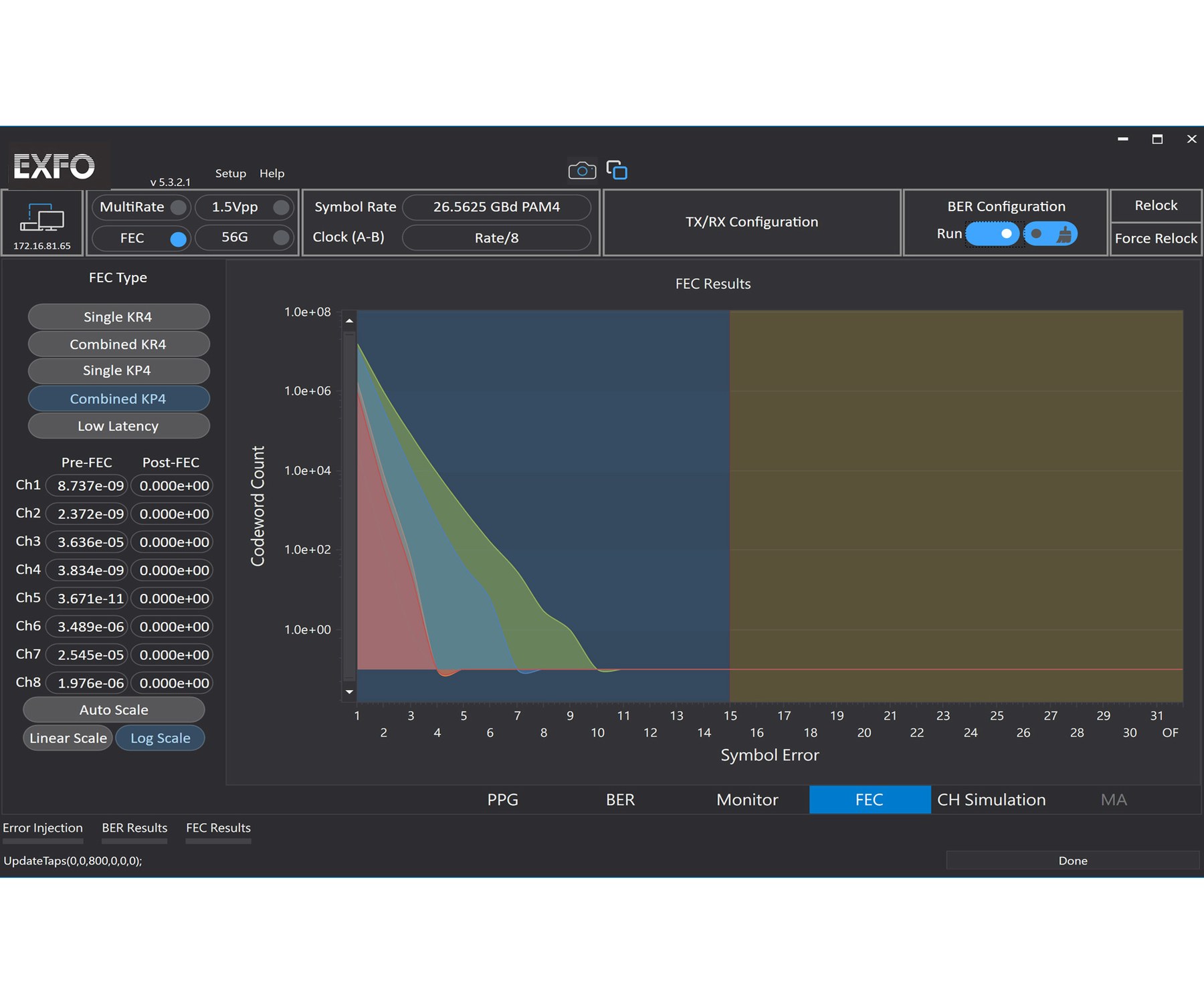

    • Pre- and post-FEC BER
    典型应用
    • Test and validation of transceivers and cables
    • Test of FPGA, Module Compliance Board (MCB) and Host Compliance Board (HCB)
    资源下载
    • 详细指标：全部技术指标已单独整理，详见 MA-4000 光模块量产测试一体机 详细指标页
    onetest仪器资源库 · EXFO MA-4000 光模块量产测试一体机





    EXFO · EXFO Inc.
    MA-4000 光模块量产测试一体机 · 详细指标
    通道数量 8 · 重量 ≤10 kg (22 lb) · 尺寸 114 mm x 220 mm x 517 mm …
    产品简介
    All-in-one solution to transceiver mass production with integration of bit error rate tester, module compliance board (MCB) and power supply
    本页按官方规格资料分组收录 MA-4000 光模块量产测试一体机 的全部关键技术指标；产品定位、特性与应用场景请见 MA-4000 产品介绍页。
    技术指标
    技术规格
    • 通道数量：8
    • Data rate per lane（GBd）：25.78125, 26.5625, 27.95, 28.05, 28.125, 28.9 (PAM4/NRZ) 9.95328, 10, 10.3125, 10.709, 11.3176, 12.5, 14.025, 21, 24.33024, 25 (NRZ only) GBd
    • Data rate adjustment（ppm）：0 至 ±300
    • 调制：NRZ/PAM4
    • Pattern：PRBS 7/9/11/13/15/23/31, PRBS7Q-31Q (PPG and ED) PRBS16, SSPRQ, user-defined pattern (PPG only)
    • Maximum amplitude（mVppd）：1500
    • Rise time / Fall time（ps）：15/15 (20% 至 80%)
    • PAM4 eye width（ps）：17 (zero hit) ps
    • Jitter rms（fs）：500 fs
    • Sensitivity（mVppd）：200 (PAM4 26.5625 GBd) 150 (NRZ 25.78125 GBd)
    • Clock output amplitude（mVppd）：400
    • Clock output ratio：/2, /4, /8, /16, /32, /64
    • Output voltage（V）：3.1 至 3.5 V
    • Adjustable step（mV）：25 mV
    • Max power（W）：15 W
    • Current monitoring：Supported
    • Built-in I2C and I/O control：Supported
    All specifications are typical at 23 °C ± 2 °C unless otherwise specified.
    通用规格
    • 尺寸（高×宽×深）：114 mm x 220 mm x 517 mm (4.5 in x 8.7 in x 20.4 in)
    • 重量：≤10 kg (22 lb)
    • 温度：Operating: 5 ℃ 至 40 ℃ (41 ℉ 至 104 ℉) Storage: –20 ℃ 至 70 ℃ (–4 ℉ 至 158 ℉)
    • 相对湿度：20% 至 80%
    • Diameter of tube fitting joint：6 mm
    • Tube operating pressure：Up 至 1.0 MPa
    • 功率：100/120 Vac (50/60/400 Hz) 220/240 Vac (50/60 Hz) 60 W typical/80 W max.
    • Access interface：Gigabit Ethernet (RJ45 port)
    a. Operate with supply voltage fluctuations up to ±10 % of the nominal voltage. All specifications are typical at 23 °C ± 2 °C unless otherwise specified.
    注：以上指标摘自 EXFO 官网公开产品规格资料，未特别说明均为典型值；指标可能随硬件与软件版本变化，恕不另行通知。官方规格书中以字母标注的脚注（测试条件）未在本页展开，完整条件请以原规格书为准。
